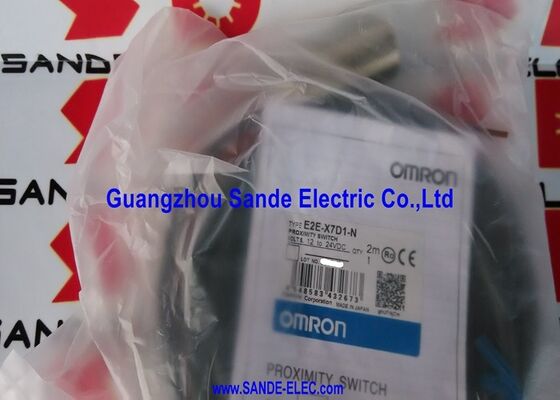

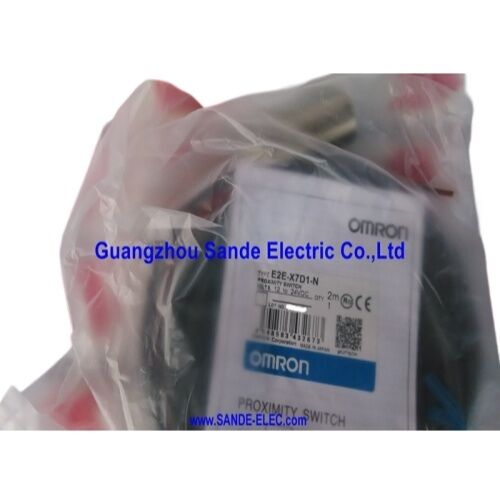

Sensore di commutazione di prossimità Omron E2E-X7D1-N E2EX7D1N

Omron E2E-X7D1-N | Sensore di prossimità induttivo — M18, 7mm, 2 fili DC NO, 10–30VDC, 500Hz, IP67, Schermato

Panoramica

Il Omron E2E-X7D1-N è un sensore di prossimità induttivo M18 schermato cablato come dispositivo a 2 fili DC — nessun conduttore di alimentazione separato, solo due fili che collegano il sensore al circuito di carico tra l'alimentazione positiva DC e il carico.

Rileva bersagli metallici ferrosi fino a 7 mm e commuta un carico da 3–100 mA fino a 500 Hz, con una corrente di dispersione di 0,8 mA nello stato OFF e protezione IP67 contro l'ingresso di polvere e l'immersione temporanea.

Il circuito a 2 fili DC è strutturalmente identico a un interruttore meccanico cablato in serie con il suo carico: un filo all'alimentazione positiva, un filo al carico, il carico al ritorno di alimentazione.

Quando un bersaglio è presente, il circuito interno del sensore conduce e la corrente fluisce attraverso il carico.

Quando il bersaglio è assente, il circuito è aperto — a parte la dispersione di 0,8 mA che fluisce attraverso il carico anche nello stato OFF. La topologia a due fili non richiede un filo di alimentazione esterno e semplifica il cablaggio del pannello nelle macchine in cui ogni conduttore conta, mentre il design polarizzato impedisce danni da connessioni di alimentazione invertite.

Due LED di stato — un indicatore rosso di funzionamento che mostra lo stato di uscita corrente e un indicatore verde di impostazione che conferma che il bersaglio è all'interno dell'intervallo di impostazione utilizzabile — forniscono un feedback di messa in servizio che i sensori a due fili delle generazioni precedenti non offrivano.

Il LED verde è particolarmente utile durante l'installazione: si illumina quando la distanza del bersaglio è compresa nell'intervallo di impostazione 0–5,6 mm, confermando che il gap di installazione è sia all'interno dell'intervallo di rilevamento sia all'interno della zona in cui la commutazione stabile e senza rimbalzi è affidabile.

Specifiche chiave

Schermato su M18 — Montaggio a filo con rilevamento di 7 mm

I sensori induttivi schermati (montabili a filo) contengono il campo di rilevamento elettromagnetico all'interno della proiezione frontale del corpo del sensore, sopprimendo l'estensione laterale del campo attraverso una schermatura integrale integrata nel corpo. L'E2E-X7D1-N può essere montato con la sua faccia a filo con una superficie di staffa metallica, circondato da metallo su tutti i lati, senza che il metallo circostante assorba il campo di rilevamento frontale e riduca la portata di rilevamento.

Sette millimetri di distanza di rilevamento da un design M18 schermato sono una specifica ben bilanciata.

I sensori M18 schermati della classe E2E standard raggiungono tipicamente 5–7 mm; la valutazione di 7 mm della variante X7 è verso l'estremità superiore di ciò che la costruzione M18 schermata offre.

Nelle installazioni a filo con staffa, è disponibile l'intero gap di 7 mm tra la faccia del sensore e il punto di avvicinamento più vicino del bersaglio, con l'intervallo di impostazione di 0–5,6 mm che fornisce la zona di lavoro in cui il rilevamento è stabile.

Il corpo in ottone nichelato è una scelta di specifica meccanica oltre che di materiale: la nichelatura protegge l'ottone sottostante dagli effetti corrosivi dell'olio da taglio, del refrigerante e degli agenti di pulizia alcalini utilizzati nei cicli di lavaggio delle macchine, mentre il corpo in ottone fornisce la conducibilità termica necessaria per dissipare il piccolo calore generato dal circuito oscillatore del sensore in funzionamento continuo.

Uscita a 2 fili DC — Corrente di dispersione e selezione del carico

La corrente di dispersione massima di 0,8 mA attraverso l'uscita in stato OFF dell'E2E-X7D1-N è la specifica che influisce più direttamente sulla selezione del carico. Questa corrente fluisce attraverso il carico collegato anche quando nessun bersaglio è presente. Per la maggior parte delle schede di ingresso PLC — che assorbono 5–20 mA per un logico 1 e hanno una soglia chiara superiore a 2 mA — 0,8 mA è ben al di sotto della soglia di accensione e non causa attivazioni errate.

Dove le attivazioni errate dovute alla dispersione diventano una preoccupazione, un resistore di bypass attraverso il carico (ingresso PLC o bobina relè) devia la corrente di dispersione e impedisce l'attivazione errata. Il valore del resistore dovrebbe essere calcolato per mantenere la caduta di tensione attraverso il carico al di sotto della sua soglia di accensione quando 0,8 mA fluiscono attraverso la combinazione parallela.

Tipicamente resistori da 5,6 kΩ a 10 kΩ realizzano questo per ingressi PLC standard da 24 V senza influenzare misurabilmente il comportamento del sensore quando l'uscita sta conducendo attivamente.

La corrente di carico minima di 3 mA è ugualmente importante: il circuito di uscita interno del sensore richiede almeno 3 mA che fluiscono attraverso di esso per mantenere una commutazione stabile.

 I carichi che assorbono meno di 3 mA — ingressi PLC ad altissima impedenza su alcuni controller moderni — potrebbero non fornire corrente sufficiente per un funzionamento stabile, con conseguente commutazione dell'uscita intermittente o inaffidabile.

FAQ

D1: Qual è la differenza tra l'E2E-X7D1-N (DC a 2 fili) e una versione NPN a 3 fili dello stesso sensore?

La versione DC a 2 fili (questo sensore) si collega in serie con il carico — due fili in totale, nessun conduttore di alimentazione separato. Il carico deve gestire la corrente di dispersione in stato OFF di 0,8 mA e la corrente di carico minima è di 3 mA.

La versione NPN a 3 fili (ad esempio, E2E-X7ME1) utilizza un filo di alimentazione separato, un filo comune e un filo di uscita — il transistor di uscita commuta il carico verso il comune senza requisiti di corrente di carico minima e con una dispersione trascurabile.

Scegliere la versione a 2 fili per la semplice sostituzione a due conduttori degli interruttori di finecorsa meccanici; scegliere la versione a 3 fili per carichi sensibili (ingressi PLC a bassa impedenza, ingressi logici) che non tollerano la dispersione o richiedono una commutazione senza corrente minima.

D2: Il sensore ha due LED — cosa indica ciascuno?

Il LED rosso riflette lo stato di uscita corrente: acceso quando l'uscita sta conducendo (bersaglio rilevato, uscita NO ON), spento quando nessun bersaglio è presente.

Il LED verde è un indicatore dell'intervallo di impostazione: si illumina quando il bersaglio è all'interno dell'intervallo di impostazione 0–5,6 mm — confermando che il gap installato è adatto per una commutazione stabile. Durante l'installazione, il LED verde dovrebbe essere ACCESO quando il bersaglio è nella posizione di rilevamento prevista e SPENTO quando il bersaglio è assente o oltre l'intervallo di rilevamento. Se il LED verde è SPENTO quando il bersaglio è nella posizione prevista, il gap supera il limite di impostazione di 5,6 mm.

D3: L'E2E-X7D1-N può rilevare bersagli in acciaio inossidabile o alluminio?

Sì, con una distanza di rilevamento effettiva ridotta. L'acciaio inossidabile (grado non magnetico) produce circa il 60–75% della distanza di rilevamento del ferro — circa 4,2–5,25 mm.

L'alluminio produce circa il 35–45% — circa 2,5–3,2 mm. Il rame è il meno reattivo, tipicamente meno di 2 mm di distanza effettiva.

Per bersagli non ferrosi, misurare la distanza di commutazione effettiva con il materiale specifico nelle condizioni di installazione e impostare il gap all'interno dell'intervallo effettivo misurato con un margine di sicurezza.

D4: Cosa significa "con polarità" per l'uscita DC a 2 fili?

"Con polarità" significa che il sensore ha un terminale di alimentazione positivo e negativo definito — i due fili non sono intercambiabili. Invertire le connessioni di alimentazione impedirà il normale funzionamento; tuttavia, il soppressore di sovratensione a polarità inversa nel circuito di protezione impedisce danni da brevi inversioni di polarità durante l'installazione.

Colori standard dei cavi Omron a 2 fili: marrone = connessione alimentazione positiva, blu = connessione alimentazione negativa (al ritorno del carico). Verificare sempre il cablaggio dall'etichetta del prodotto o dalla scheda tecnica.

D5: L'E2E-X7D1-N è adatto per il montaggio in una staffa di alluminio?

Sì. Essendo un sensore schermato, l'E2E-X7D1-N può essere montato a filo sia in staffe in acciaio che in alluminio.

La schermatura all'interno del corpo del sensore focalizza il campo in avanti e impedisce al materiale della staffa circostante di ridurre la portata di rilevamento — indipendentemente dal fatto che la staffa sia in acciaio ferroso o alluminio non ferroso.

Ciò contrasta con i sensori non schermati, che sono influenzati da qualsiasi metallo entro le loro distanze laterali e posteriori minime specificate indipendentemente dal tipo di materiale.
