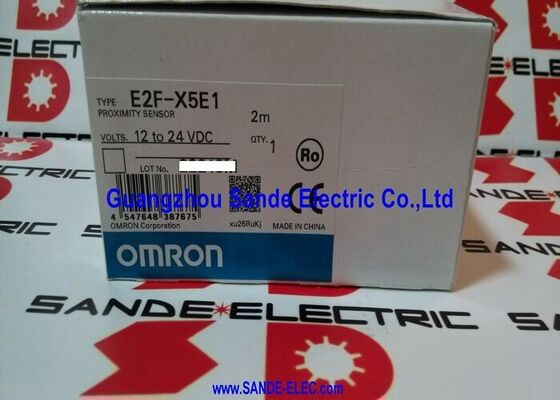

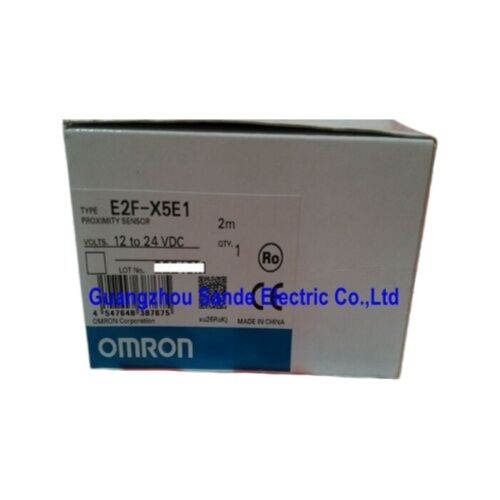

Sensore di commutazione di prossimità Omron E2F-X5E1 E2FX5E1

Sensore di prossimità induttivo schermato M18, 3 fili DC, NPN, NA

Questo sensore di prossimità induttivo schermato M18 è progettato per il rilevamento affidabile di metalli a corto raggio nei sistemi di automazione industriale. Costruito in un alloggiamento cilindrico filettato, è una scelta pratica per macchine che richiedono un rilevamento di posizione stabile, conferma di oggetti e prestazioni di commutazione ripetibili in spazi di montaggio compatti.

Con una distanza di rilevamento nominale di 5 mm, questo sensore è ben adatto per il rilevamento di bersagli in metallo ferroso in apparecchiature come nastri trasportatori, macchine per imballaggio, stazioni di assemblaggio, unità di trasferimento e linee di automazione di fabbrica generali.

Il design schermato aiuta a supportare un'installazione controllata in ambienti metallici, rendendo più facile l'integrazione in macchinari dove lo spazio è limitato e la coerenza del rilevamento è importante.

La configurazione a 3 fili DC e l'uscita NPN normalmente aperta lo rendono compatibile con molti sistemi di controllo standard utilizzati nelle apparecchiature industriali.

Funziona su 12-24 VDC, con un intervallo di funzionamento ammissibile di 10-30 VDC, offrendo agli ingegneri flessibilità nella progettazione del pannello e nell'installazione sul campo.

Una capacità di commutazione massima di 200 mA consente al sensore di gestire i requisiti di ingresso di controllo comuni con un comportamento di uscita affidabile.

Per l'uso industriale quotidiano, questo modello offre una combinazione equilibrata di dimensioni compatte, rilevamento stabile e cablaggio semplice.

L'indicatore di rilevamento rosso fornisce agli operatori e al personale di manutenzione un chiaro feedback visivo durante la messa in servizio e la risoluzione dei problemi. Con una frequenza di risposta di 600 Hz, è abbastanza veloce per molte attività di automazione di routine in cui il rilevamento ripetibile è più importante di una complessità eccessiva.

Questo sensore è un'ottima opzione per i produttori di macchine OEM, i team di manutenzione e gli acquirenti industriali che cercano un sensore induttivo M18 che offra un rilevamento di metalli affidabile, una facile installazione e una pratica compatibilità di controllo.

Dati Tecnici

FAQ

D1: Quali materiali può rilevare questo sensore e il materiale del bersaglio influisce sulle prestazioni?
Questo sensore è principalmente progettato per rilevare bersagli in metallo ferroso, che forniscono le prestazioni di rilevamento più stabili e prevedibili. Può anche rilevare metalli non ferrosi, ma la distanza di rilevamento effettiva di solito diventa più breve perché metalli diversi interagiscono diversamente con il campo di rilevamento.

Per ottenere i migliori risultati nell'uso industriale, il materiale del bersaglio, le dimensioni del bersaglio e la distanza di montaggio dovrebbero essere tutti considerati durante la selezione e l'installazione.

D2: Per quali tipi di applicazioni industriali è adatto questo sensore?
Questo sensore è ben adatto per attività di rilevamento di metalli a corto raggio in apparecchiature di automazione, tra cui verifica della presenza di parti, rilevamento di posizione di arresto, conferma della posizione del cilindro, controllo di indicizzazione e monitoraggio delle linee di trasferimento.

Il suo corpo filettato M18 e la costruzione schermata lo rendono particolarmente pratico per macchinari dove lo spazio di montaggio è limitato e è richiesto un rilevamento ripetuto affidabile. È comunemente utilizzato in nastri trasportatori, sistemi di imballaggio, maschere di assemblaggio e apparecchiature di automazione di fabbrica per scopi generali.

D3: Qual è il vantaggio di un sensore induttivo M18 schermato nella progettazione di macchine?
Un sensore schermato è più facile da installare in staffe metalliche o strutture di macchine strette perché il campo di rilevamento è più concentrato sulla faccia anteriore. Questo aiuta a ridurre l'influenza indesiderata dal metallo circostante e rende l'installazione più prevedibile in layout di apparecchiature compatte.

Per i costruttori di macchine e gli ingegneri di manutenzione, ciò significa una più facile integrazione meccanica, un montaggio più pulito e un comportamento di rilevamento più stabile quando l'installazione viene eseguita entro l'intervallo di distanza raccomandato.

D4: Cosa dovrebbero sapere gli utenti sull'uscita NPN normalmente aperta prima di cablarla in un sistema di controllo?
Questo modello utilizza un'uscita NPN normalmente aperta, il che significa che l'uscita commuta quando il bersaglio viene rilevato ed è destinata a sistemi di controllo che accettano la logica del segnale di tipo NPN. Prima dell'installazione, l'utente dovrebbe confermare la compatibilità dell'ingresso PLC, l'intervallo di tensione di alimentazione e i requisiti di corrente di carico.

La capacità di commutazione è fino a 200 mA, quindi è adatta per molti ingressi di controllo standard, ma i progettisti di sistemi dovrebbero comunque verificare le caratteristiche elettriche del dispositivo ricevente per garantire un funzionamento stabile a lungo termine.

D5: Quali fattori sono più importanti per ottenere prestazioni di rilevamento stabili nell'uso reale?
Le prestazioni stabili dipendono da diversi fattori pratici: il materiale del bersaglio dovrebbe idealmente essere metallo ferroso, le dimensioni del bersaglio dovrebbero essere vicine o superiori all'oggetto di rilevamento standard e la distanza di montaggio dovrebbe rimanere entro l'intervallo di impostazione utilizzabile da 0 a 4 mm.

Gli ingegneri dovrebbero anche prestare attenzione alla qualità del cablaggio, alla stabilità dell'alimentazione e alla ripetibilità meccanica della parte mobile rilevata. Negli ambienti di produzione, una corretta installazione di solito conta tanto quanto le specifiche del sensore stesso.
