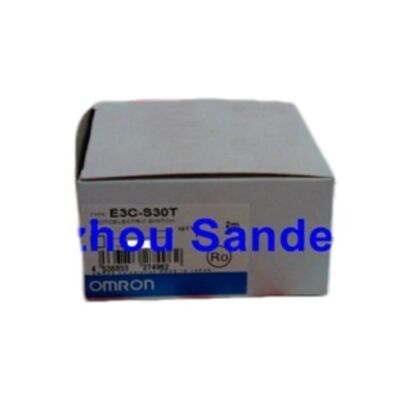

Interruttore fotoelettrico OMRON originale E3C-S30T E3CS30T E3C-S30T

Omron E3C-S30T testa sensore di fascio trasversale

Visualizzazione

The Omron E3C-S30T is a compact through-beam photoelectric sensor head designed for amplifier-separated sensing systems where installation space is tight and the detection point needs to be positioned independently of the control electronics.

Appartiene alla famiglia E3C, che Omron presenta come una piattaforma di sensori fotoelettrici a testa compatta, separata dall'amplificatore, progettata per risparmiare spazio e consentire un montaggio ravvicinato.l'E3C-S30T è un tipo di fascio trasparente a visione laterale con una distanza di rilevamento di 300 mm e una sorgente di luce a infrarossi.

Questa architettura è utile quando la posizione di rilevamento è piccola, affollata o difficile da collegare con un sensore autonomo più grande.

Separando la testa sensoriale dall'amplificatore, il progettista può montare una testa ottica molto compatta sulla macchina mantenendo l'elettronica di condizionamento del segnale in una posizione più comoda.

Nel lavoro pratico di automazione, questo rende l'E3C-S30T una buona scelta per sezioni strette di attrezzature, punti di trasferimento compatti, percorsi di movimentazione di precisione e piccole zone di rilevamento del meccanismo.

Poiché si tratta di un tipo di fascio transversale, l'E3C-S30T è particolarmente utile dove la certezza di rilevamento è più importante della semplicità del cablaggio.

Il rilevamento del fascio trasversale può essere più tollerante rispetto al rilevamento diffuso rispetto al colore e alle variazioni di superficie del bersaglio, motivo per cui viene spesso selezionato per il rilevamento di piccoli oggetti opachi, spazi chiusi stretti per la macchina,e di commutazione stabile in applicazioni in cui il comportamento della luce riflessa sarebbe meno prevedibile.

Specificità principali

Progettazione separata dall'amplificatore

Il disegno separato dall'amplificatore è la caratteristica distintiva di questo modello.separare la testa dall'amplificatore dà al costruttore molta più flessibilità.

La testa del sensore può essere posizionata esattamente dove passa il bersaglio, mentre l'amplificatore può essere installato dove il cablaggio, la regolazione e la manutenzione sono più facili da gestire.

Questo può fare una vera differenza nell'automazione compatta.

Invece di compromettere la posizione del sensore per adattarlo a un corpo più grande e autonomo,il progettista può mantenere la testa ottica vicino al meccanismo e mantenere comunque l'hardware di controllo funzionante altroveQuesto è uno dei motivi principali per cui i sensori separati dagli amplificatori rimangono rilevanti nei macchinari di precisione e nelle attrezzature di assemblaggio compatto.

Dettizione del raggio attraverso

Il rilevamento attraverso il fascio è spesso scelto quando un sensore di interruzione affidabile è più importante di una ampia flessibilità riflettente.il sensore è meno influenzato dal colore di destinazione o dalla finitura della superficie rispetto ai tipi riflettenti diffusi.

In pratica, questo rende l'E3C-S30T adatto a piccoli oggetti opachi, conferma del passaggio di parti e rilevamento di zone strette dove la ripetibilità è importante.

La distanza di rilevamento di 300 mm gli conferisce un'utile gamma di lavoro senza costringere il progettista a una piattaforma di sensori molto più grande.

Per le piccole apparecchiature e le strette sezioni di trasportatore o di trasferimento, questo equilibrio tra dimensioni compatte della testa e lunghezza di fascia praticabile è un vantaggio molto pratico.

Domande frequenti

D1: per quali applicazioni è più adatto l'E3C-S30T?
È più adatto per compiti di automazione compatti che richiedono un rilevamento stabile del fascio trasversale, come il rilevamento del passaggio di parti, la conferma del punto di trasferimento, il monitoraggio del meccanismo stretto,e rilevamento di piccoli oggetti opachi in apparecchiature con spazio ristretto.

D2: Perché un ingegnere dovrebbe scegliere una testa sensore separata dall'amplificatore?
La ragione principale è la flessibilità dell'installazione: la testa sensoriale può essere montata in una posizione meccanica stretta, mentre l'amplificatore è posizionato dove è più facile regolare e cablare.

Questo è particolarmente utile nei macchinari compatti o quando il percorso di destinazione è fisicamente difficile da raggiungere con un sensore autonomo più grande.

Q3: Qual è il vantaggio pratico del rilevamento del fascio transversale?
Il rilevamento attraverso il fascio è generalmente più stabile per il rilevamento di oggetti opachi perché l'evento di commutazione si basa sull'interruzione del fascio piuttosto che sull'intensità della luce riflessa.

Questo lo rende meno sensibile al colore e alla finitura della superficie rispetto a molti metodi diffusi.

D4: E' adatto per ambienti difficili l'E3C-S30T?
È destinato ad uso industriale e Omron pubblica un intervallo di funzionamento ambientale da -25 a +70 °C. La testa E3C-S30T è classificata IP60,quindi è più adatto a macchinari protetti all'interno che a lavaggio diretto o esposizione a liquidi pesanti.

Q5: Cosa devono verificare gli acquirenti prima di ordinare?
Gli acquirenti devono confermare che la macchina utilizza un'architettura separata dagli amplificatori E3C, che è appropriato un metodo di fascio trasversale, che il raggio di rilevamento di 300 mm corrisponde al layout,e che la forma della testa e lo stile del cavo si adattino all'installazione.

In caso di sostituzione, è opportuno verificare anche la compatibilità dell'amplificatore associato.
