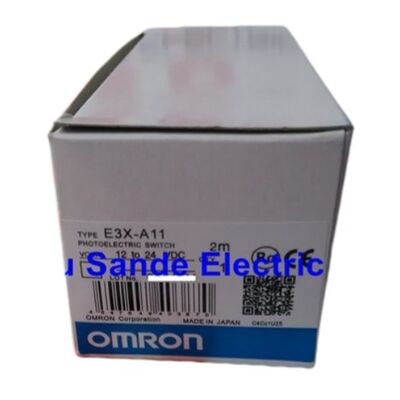

Interruttore fotoelettrico Omron E3X-A11

Amplificatore a fibra ottica Omron E3XA11

Panoramica

L'E3XA11 è posizionato al meglio come amplificatore a fibra ottica compatto per il rilevamento industriale generico.

Nei canali industriali pubblici, questo modello è comunemente elencato come E3X-A11 e la documentazione degli amplificatori Omron lo colloca nella famiglia E3X come amplificatore in fibra generico con uscita NPN progettato per funzionare con teste a fibra della serie E32.

Ciò lo rende una scelta pratica per punti di rilevamento compatti in cui la testa di rilevamento deve essere separata dall'amplificatore e la macchina richiede una soluzione ottica piccola e flessibile.

Un vantaggio chiave di questo modello è la sua flessibilità in spazi meccanici ristretti. Poiché l'amplificatore è separato dalla testa in fibra, il punto di rilevamento ottico può essere posizionato esattamente dove la macchina ne ha bisogno, mentre il corpo dell'amplificatore rimane accessibile per la regolazione e la manutenzione.

In pratica, ciò rende l'E3XA11 adatto per meccanismi stretti, alimentatori di pezzi, piccole stazioni di assemblaggio, movimentazione di componenti elettronici e altre attrezzature in cui un sensore fotoelettrico autonomo convenzionale sarebbe troppo grande o troppo difficile da posizionare.

Il modello mantiene anche una configurazione sul campo semplice. I dati pubblicati da Omron mostrano un'alimentazione da 10 a 30 VDC, un'uscita NPN a collettore aperto, modalità Light-ON / Dark-ON / SET, un potenziometro di sensibilità a 8 giri con indicatore e un cavo da 2 m.

Queste caratteristiche offrono all'installatore un utile controllo manuale senza rendere l'amplificatore eccessivamente complicato, il che è uno dei motivi per cui i vecchi amplificatori E3X rimangono popolari nei lavori di riparazione e sostituzione.

Specifiche chiave

Architettura amplificatore a fibra ottica

Il punto di forza maggiore di questo modello è il formato stesso dell'amplificatore a fibra ottica. Con un sistema a fibra, la testa di rilevamento può essere estremamente piccola, mentre l'amplificatore rimane in una posizione più accessibile per il cablaggio e la regolazione.

Ciò rende l'E3XA11 utile in apparecchiature compatte in cui il punto di rilevamento è fisicamente difficile da raggiungere o in cui il progettista deve instradare la luce in una zona di rilevamento stretta.

Questa architettura è particolarmente preziosa nelle applicazioni che coinvolgono parti piccole, allineamento preciso o assemblaggi meccanicamente affollati.

Invece di compromettere il punto di rilevamento per ospitare un corpo sensore più grande, il progettista può posizionare la testa in fibra esattamente dove passa il bersaglio e mantenere l'amplificatore accessibile per la messa a punto e la manutenzione.

Sensibilità manuale e logica di uscita

La regolazione della sensibilità a 8 giri è una delle caratteristiche pratiche più utili di questo modello. Offre all'installatore un livello di controllo fine quando ottimizza il rilevamento per un bersaglio, uno sfondo o una disposizione della fibra specifici. Nelle impostazioni reali della macchina, ciò può fare una grande differenza quando la riflettività del bersaglio, la distanza o l'allineamento devono essere impostati con precisione piuttosto che accettati come impostazione di fabbrica fissa.

Il comportamento selezionabile Light-ON / Dark-ON migliora ulteriormente la flessibilità.

Consente all'amplificatore di corrispondere alla logica di controllo della macchina senza costringere un programmatore PLC a invertire il segnale via software. Per i lavori di sostituzione, ciò può rendere la transizione più fluida e ridurre i tempi di messa in servizio.

FAQ

D1: Per quali tipi di applicazioni è più adatto l'E3XA11?
È più adatto per compiti di rilevamento ottico compatti in cui il punto di rilevamento è piccolo o di difficile accesso.

Esempi tipici includono la movimentazione di componenti elettronici, il rilevamento di piccole parti, maschere di assemblaggio, percorsi di trasferimento stretti e altre macchine in cui una testa in fibra è più facile da posizionare rispetto a un sensore fotoelettrico autonomo.

D2: Perché un ingegnere dovrebbe scegliere un amplificatore a fibra ottica invece di un sensore fotoelettrico standard?
La ragione principale è la flessibilità di installazione. Un sistema a fibra separa l'amplificatore dal punto di rilevamento, in modo che la luce possa essere instradata in spazi ristretti mentre l'amplificatore rimane accessibile per il cablaggio e la regolazione. Ciò è particolarmente prezioso nei progetti di macchine compatti o orientati alla precisione.

D3: Quanto è utile nella pratica la regolazione della sensibilità a 8 giri?
È molto utile quando l'applicazione richiede una messa a punto accurata. Il regolatore a 8 giri offre un controllo migliore sulla soglia di rilevamento rispetto a un semplice trimmer a un giro, il che aiuta quando si ha a che fare con bersagli piccoli, variazioni di riflettività o configurazioni di fibra che richiedono un'ottimizzazione più precisa.

D4: Cosa dovrebbero verificare gli acquirenti prima di utilizzare l'E3XA11 come sostituzione?
Gli acquirenti dovrebbero verificare il tipo esatto di amplificatore, la logica di uscita, l'alimentazione, il formato del cavo e la testa in fibra utilizzata sulla macchina. Poiché questo modello funziona con unità in fibra della serie E32, l'accoppiamento amplificatore e fibra dovrebbe essere verificato insieme piuttosto che trattato come parti separate non correlate.

D5: Questo modello è ancora più utile per la sostituzione che per la nuova progettazione?
In molti casi, sì. I canali di distribuzione pubblici identificano l'E3X-A11 in contesti legacy e di surplus, quindi è particolarmente pratico per la manutenzione di apparecchiature installate o per l'abbinamento a un layout di controllo esistente. Per questo motivo, la perfetta corrispondenza della sostituzione è spesso più importante di un ampio confronto delle caratteristiche.
