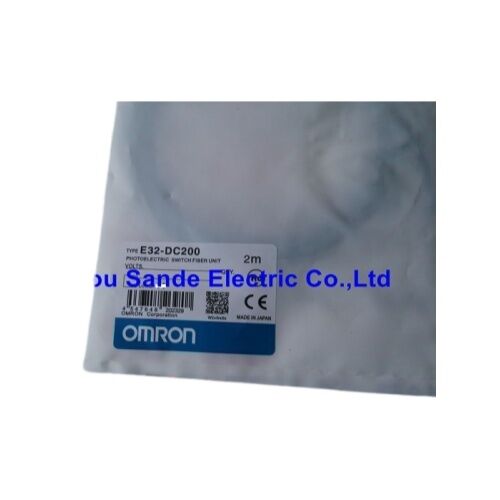

Omron E32-DC200 | Sensore a fibra ottica diffuso-riflettente — M6, 900mm, SUS304, IP67, fibra da 2m, −40°C a +70°C

Panoramica

Il Omron E32-DC200 è una testa sensore a fibra ottica diffuso-riflettente della serie E32-D di Omron — l'estremità di rilevamento di un sistema di rilevamento a due parti che separa dove avviene il rilevamento da dove avviene l'elaborazione del segnale.

La punta filettata M6 × 0,75 mm ospita l'estremità di rilevamento in acciaio inossidabile SUS304, e la fibra ottica in plastica da 2 metri trasporta i segnali luminosi a un'unità amplificatore montata separatamente che genera l'uscita di commutazione.

Nulla di elettronico si trova nella punta M6 stessa; tutti i circuiti che generano calore rimangono nell'amplificatore, nel pannello di controllo, lontano dal punto di rilevamento.

Questa separazione è il punto centrale del rilevamento a fibra ottica.

L'E32-DC200 può essere avvitato in luoghi dove nessun sensore fotoelettrico convenzionale sopravvivrebbe o si adatterebbe — all'interno di maschere di saldatura, adiacente a piastre riscaldate, all'interno di stampi per iniezione, in cavità troppo piccole per qualsiasi corpo sensore standard.

La filettatura M6 si adatta a fori più piccoli del diametro di una matita, e l'estremità di rilevamento in SUS304 resiste al calore, al vapore, ai fluidi da taglio e al contatto meccanico tipici delle posizioni macchina ristrette. La protezione IP67 all'estremità di rilevamento copre l'esposizione all'immersione che la posizione di installazione della fibra potrebbe incontrare.

La modalità diffuso-riflettente significa che l'E32-DC200 emette e riceve luce dalla stessa estremità.

Non c'è un riflettore da installare, nessuna fibra opposta dall'altro lato dello spazio di rilevamento — il sensore emette luce verso il bersaglio e rileva ciò che rimbalza indietro.

Ciò semplifica notevolmente l'installazione quando è disponibile accesso solo da un lato del punto di rilevamento, e rende l'E32-DC200 appropriato per rilevare la presenza o l'assenza di singoli componenti, parti su nastri trasportatori, etichette su imballaggi e caratteristiche superficiali su pezzi in movimento.

Specifiche chiave

Estremità di rilevamento in SUS304 — Perché il materiale conta nel punto di rilevamento

La punta in acciaio inossidabile SUS304 dell'E32-DC200 non è incidentale — è il dettaglio della specifica che determina dove questa testa sensore può essere fisicamente installata. Il SUS304 è una lega di acciaio inossidabile austenitico che resiste alla corrosione in presenza di oli da taglio, refrigeranti, vapore e lievi esposizioni chimiche tipiche degli ambienti di lavorazione e produzione.

Non si corrode né siकरिता sotto il ciclo di bagnatura e asciugatura che accompagna le operazioni di macchine utensili inondate di refrigerante.

Dove una punta sensore in ottone nudo si ossiderebbe, scurirebbe e richiederebbe una pulizia periodica per mantenere le prestazioni ottiche, la punta in SUS304 mantiene la sua condizione superficiale con minima manutenzione.

La durezza meccanica del SUS304 rende inoltre la punta resistente al contatto accidentale — i leggeri graffi e i piccoli impatti che si verificano quando utensili o pezzi passano vicino al sensore in installazioni ristrette.

Questi eventi accadono in ambienti di produzione reali indipendentemente da quanto attentamente il sensore sia posizionato durante la configurazione, e il SUS304 li sopporta senza deformare la faccia di rilevamento in modo da disallineare l'uscita ottica.

Distanza di rilevamento di 900 mm e dipendenza dall'amplificatore

La distanza di rilevamento dichiarata di 900 mm non è una proprietà intrinseca della sola testa in fibra E32-DC200 — è la distanza raggiunta quando la testa in fibra è collegata all'amplificatore E3NX-FA in modalità Standard (ST) su carta bianca in condizioni di test controllate. Con l'amplificatore E3X-HD nella stessa modalità, la stessa testa in fibra raggiunge 600 mm sullo stesso bersaglio.

La differenza deriva dalla potenza di emissione luminosa e dalla sensibilità del ricevitore dell'amplificatore, non dall'unità in fibra stessa.

In pratica, la distanza di rilevamento operativa per una specifica applicazione dipenderà dalla riflettività, dal colore della superficie e dalla texture del bersaglio. Superfici scure o non riflettenti restituiscono meno luce rispetto allo standard della carta bianca, riducendo la distanza effettiva al di sotto delle cifre pubblicate.

Superfici altamente riflettenti — metalli lucidati, imballaggi con finitura a specchio — restituiscono così tanta luce che la sensibilità dell'amplificatore potrebbe dover essere ridotta per evitare falsi trigger da riflessione speculare.

La regolazione della sensibilità dell'amplificatore, disponibile su tutti gli amplificatori compatibili delle serie E3X ed E3NX-FA, gestisce entrambi i casi.

Il raggio di curvatura minimo di R25 mm del cavo in fibra da 2 metri è il vincolo di installazione da rispettare durante il routing.

Curvare più strettamente di un raggio di 25 mm in qualsiasi punto lungo la lunghezza della fibra rischia di rompere le fibre ottiche in plastica all'interno della guaina, aumentando l'attenuazione e riducendo il livello di luce trasmessa — equivalente a ridurre la distanza di rilevamento effettiva senza alcuna modifica al bersaglio o alle impostazioni dell'amplificatore.

FAQ

D1: L'E32-DC200 elenca le distanze di rilevamento per gli amplificatori E3NX-FA ed E3X-HD — può funzionare anche con le serie E3X-NA ed E3X-SD?

Sì. Le serie E3X-NA, E3X-SD ed E3X-HD sono tutte elencate come amplificatori compatibili.

La distanza di rilevamento varierà a seconda della potenza emessa dall'amplificatore e della modalità operativa selezionata. Gli amplificatori E3NX-FA raggiungono la distanza massima dichiarata di 900 mm; gli amplificatori E3X-NA ed E3X-SD produrranno distanze effettive leggermente inferiori.

Selezionare l'amplificatore in base alla distanza di rilevamento richiesta, alla velocità di risposta e a eventuali funzionalità aggiuntive (display digitale, uscita di comunicazione) necessarie per l'applicazione.

D2: La fibra è in plastica, non in vetro — questo limita la resistenza alla temperatura all'estremità di rilevamento?

L'intervallo di temperatura operativa della fibra in plastica (−40°C a +70°C) si riferisce al cavo in fibra, non all'estremità di rilevamento in SUS304. L'estremità di rilevamento stessa tollera temperature ambiente più elevate sulla punta rispetto al cavo in fibra.

Se il punto di rilevamento si trova in un ambiente ad alta temperatura (forno, piastra riscaldata, vicino a un elemento riscaldante), assicurarsi che la temperatura che il cavo in fibra incontra lungo il suo percorso — in particolare vicino all'estremità di rilevamento — rimanga entro le specifiche del cavo di −40°C a +70°C.

Se la posizione della punta è più calda, la fibra deve essere instradata lontano dalla fonte di calore prima che raggiunga la zona a temperatura più elevata.

D3: Qual è la differenza tra la modalità diffuso-riflettente e retro-riflettente, e quando dovrei scegliere ciascuna?

La modalità diffuso-riflettente (questo sensore) emette e rileva dalla stessa estremità, rilevando la luce diffusa dal bersaglio stesso. La modalità retro-riflettente utilizza un riflettore separato sul lato opposto, con il sensore che rileva se il fascio verso il riflettore è interrotto.

La modalità diffusa è più semplice da installare dove esiste un solo punto di accesso, ma il suo rilevamento è sensibile alla riflettività del bersaglio — bersagli scuri o trasparenti restituiscono poca luce. La modalità retro-riflettente offre un rilevamento più costante indipendentemente dal colore o dalla finitura del bersaglio, ma richiede il montaggio di un riflettore di fronte al sensore.

Scegliere la modalità diffusa per il rilevamento di bersagli opachi solidi in posizioni con accesso singolo; considerare la modalità retro-riflettente quando il colore o la trasparenza del bersaglio variano.

D4: La fibra E32-DC200 può essere accorciata se 2 metri sono più di quanto richiesto dall'installazione?

Tagliare la fibra la accorcia ma richiede anche la riter­minazione dell'estremità tagliata all'amplificatore.

Gli amplificatori in fibra Omron accettano una punta di fibra in plastica spellata che viene inserita nella porta fibra dell'amplificatore — l'estremità può essere tagliata in modo netto con l'apposito taglierino per fibre (Omron raccomanda l'uso del proprio strumento taglierino per fibre per una faccia pulita e perpendicolare) e reinserita.

Il taglio non riduce significativamente la distanza di rilevamento su brevi riduzioni di lunghezza, poiché l'attenuazione del segnale per metro di fibra in plastica è bassa. Tuttavia, la fibra non dovrebbe essere accorciata a meno del minimo necessario per raggiungere dal punto di rilevamento all'amplificatore rispettando il raggio di curvatura di R25 mm lungo il percorso.

D5: Come influisce la filettatura M6 × 0,75 mm sul montaggio e di quale staffa ho bisogno?

La filettatura M6 × 0,75 mm è una filettatura metrica standard che accetta dadi autobloccanti esagonali M6 — tipicamente forniti con l'E32-DC200. Il sensore viene avvitato attraverso un foro di montaggio da 6 mm e fissato stringendo il dado autobloccante contro la parte posteriore della staffa.

Due dadi autobloccanti consentono la regolazione della posizione assiale lungo la staffa prima del bloccaggio finale — un dado dalla faccia anteriore della staffa e uno dal retro. Omron e fornitori terzi offrono staffe di montaggio appositamente realizzate per la serie M6 E32; in alternativa, qualsiasi pannello in acciaio o alluminio con un foro M6 forato e filettato svolge la stessa funzione.
