Turck Bi15-M30-AP6X | Sensore di prossimità induttivo — 15mm, M30, PNP NA, 10–30VDC, Montaggio a filo, 300Hz, Cavo da 2m

Panoramica

Il Turck Bi15-M30-AP6X è un sensore di prossimità induttivo a montaggio a filo della serie Bi di Turck, che offre una distanza di rilevamento nominale di 15 mm da un alloggiamento cilindrico M30 su un'uscita PNP normalmente aperta.

Funziona da 10 a 30 V CC — coprendo sia i sistemi di controllo a 12 V che a 24 V CC —, assorbe fino a 200 mA attraverso il carico e commuta fino a 300 Hz per il rilevamento di bersagli metallici in movimento moderatamente veloce.

Il cavo precablato da 2 metri lo collega direttamente al cablaggio del sensore della macchina senza richiedere un connettore di campo separato.

Quindici millimetri da un sensore M30 a montaggio a filo è la combinazione specifica per cui questo modello è stato progettato.

Il montaggio a filo significa che la faccia del sensore si trova a livello o incassata nella staffa metallica, il che protegge la faccia di rilevamento dagli impatti meccanici dei bersagli di passaggio e consente l'installazione in cavità ristrette dove la faccia sporgente di un sensore non a filo entrerebbe in contatto con il bersaglio o la struttura circostante.

La distanza di rilevamento di 15 mm fornisce lo spazio necessario tra il sensore montato e il percorso di avvicinamento del bersaglio rilevato — margine sufficiente per variazioni del bersaglio, vibrazioni e tolleranze nel progetto meccanico della macchina.

L'uscita PNP (sourcing) è compatibile con la scheda PLC con ingresso PNP standard ampiamente utilizzata nella progettazione di macchine europee.

Quando un bersaglio metallico entra nel campo di rilevamento, il transistor di uscita si accende e fornisce corrente al carico collegato — ingresso PLC, bobina relè o indicatore — dalla linea di alimentazione positiva attraverso il carico al ritorno comune.

Specifiche Chiave

Montaggio a filo su M30 — Il Vantaggio Meccanico

I sensori a montaggio a filo come il Bi15-M30-AP6X portano il loro campo di rilevamento elettromagnetico strettamente davanti alla faccia di rilevamento, proiettando minimamente lateralmente.

Questa geometria del campo è ottenuta dalla schermatura integrata nel corpo del sensore — l'anello conduttivo attorno alla faccia del sensore focalizza il campo in avanti e sopprime la proiezione laterale, consentendo al sensore di essere circondato da metallo su tutti i lati tranne la faccia senza perdere sensibilità.

Il risultato pratico è una flessibilità di installazione che i sensori non a filo non offrono: il Bi15-M30-AP6X può essere avvitato in una staffa di acciaio e bloccato con il dado esagonale fornito con la faccia a filo con la superficie, proteggendolo dall'essere colpito da un pallet, pezzo o catena di passaggio.

Su linee di trasporto, sistemi di trasferimento pallet e utensili per presse dove il punto di rilevamento si trova sul percorso di componenti pesanti in movimento, il montaggio a filo non è una comodità — è la specifica che mantiene il sensore fisicamente intatto per tutta la vita produttiva della macchina.

La filettatura M30 x 1,5 mm è un formato di filettatura metrica standard che accoglie l'hardware del dado di bloccaggio comune nei progetti di macchine standard europei ed è compatibile con la gamma completa di accessori di montaggio M30 di Turck.

Frequenza di commutazione 300Hz e Corrente di carico

Trecento hertz corrispondono a un ciclo di commutazione di circa 3,3 ms — adeguato per rilevare bersagli che si muovono a velocità di trasporto moderate o che passano caratteristiche lavorate a velocità di avanzamento tipiche.

Per un bersaglio di 15 mm che passa davanti alla faccia del sensore su un nastro trasportatore a 1 m/s, 300 Hz forniscono circa quattro cicli di rilevamento durante il passaggio del bersaglio — più che sufficiente per un rilevamento affidabile del bordo e una commutazione stabile dell'uscita.

La corrente di carico massima di 200 mA copre i carichi di ingresso PLC standard (tipicamente 5-20 mA), le piccole bobine dei relè (20-100 mA) e le lampade di segnalazione direttamente. I carichi ad alto assorbimento superiori a 200 mA richiedono un relè di interposizione anziché una connessione diretta all'uscita del sensore.

FAQ

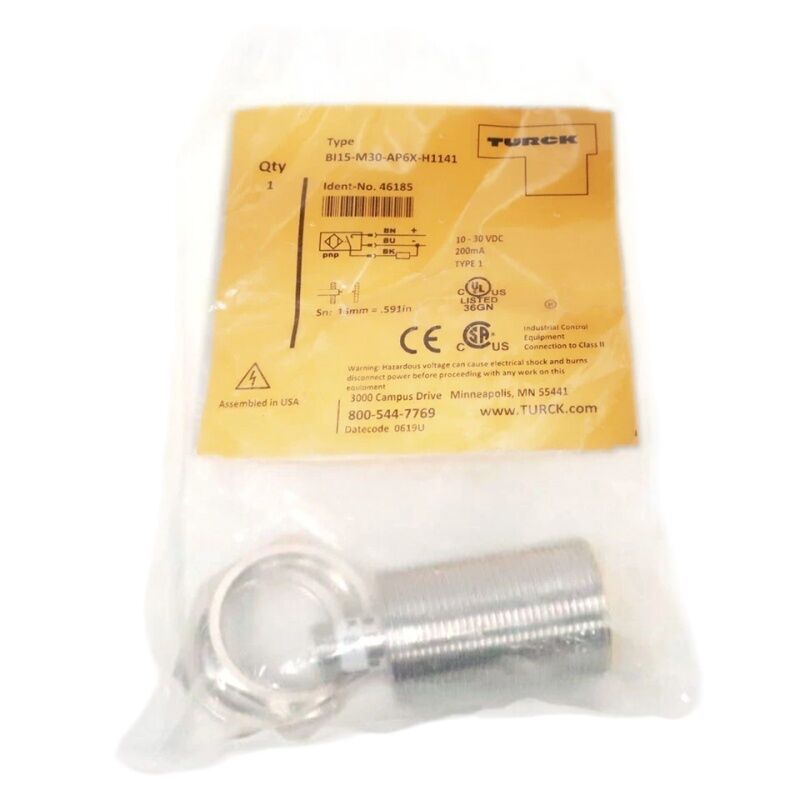

D1: Il Bi15-M30-AP6X è lo stesso del Bi15-M30-AP6X-H1141?

Il suffisso H1141 identifica la variante specifica del cavo e del connettore. Bi15-M30-AP6X è il numero di parte base che descrive la specifica elettrica e meccanica del sensore: rilevamento 15 mm, M30, PNP NA, 10-30 V CC.

La designazione H1141 specifica la particolare versione del cavo — in questo caso un cavo da 2 metri preassemblato. Entrambi si riferiscono allo stesso design del sensore.

Al momento dell'ordine, confermare il numero di parte completo, compreso il suffisso del cavo/connettore, per garantire lo stile di connessione corretto per la propria installazione.

D2: Il Bi15-M30-AP6X può rilevare bersagli in acciaio inossidabile o alluminio?

Sì, con una distanza di rilevamento effettiva ridotta. I sensori induttivi rispondono a tutti i metalli elettricamente conduttivi, ma la distanza di rilevamento è valutata per bersagli standard in ferro.

Per l'acciaio inossidabile, la distanza effettiva è tipicamente del 60-80% della valutazione per il ferro; per l'alluminio e l'ottone, scende ulteriormente a circa il 30-50%. Se il bersaglio rilevato è non ferroso, verificare la distanza di rilevamento ottenibile per quel materiale dai dati del fattore di correzione di Turck e regolare la posizione di montaggio di conseguenza.

D3: Qual è la differenza tra il Bi15-M30-AP6X (a filo) e un sensore M30 non a filo con distanza di rilevamento di 15 mm?

Un sensore M30 non a filo (non schermato) proietta il suo campo elettromagnetico oltre la faccia di rilevamento e lateralmente, il che fornisce una maggiore distanza di rilevamento per una data dimensione del corpo ma non può essere montato circondato da metallo — il metallo circostante assorbe il campo e riduce o elimina il rilevamento.

Il design a filo del Bi15-M30-AP6X focalizza il campo in avanti, consentendo l'installazione in staffe metalliche al costo di limitare la distanza di rilevamento a 15 mm anziché i 20-22 mm che un M30 non schermato potrebbe raggiungere in aria libera.

D4: L'indicatore LED — cosa indica?

L'unico LED sul Bi15-M30-AP6X si illumina quando l'uscita è nello stato attivo (ON) — bersaglio rilevato, transistor di uscita in conduzione.

È un indicatore di stato dell'uscita, non un indicatore di alimentazione. Un LED acceso conferma sia che un bersaglio è all'interno del campo di rilevamento sia che l'uscita è in conduzione — utile per la verifica dell'installazione e la rapida risoluzione dei problemi su una macchina in funzione senza la necessità di un voltmetro separato.

D5: Quali circuiti di protezione include il Bi15-M30-AP6X?

I sensori induttivi della serie Bi di Turck includono protezione contro l'inversione di polarità delle connessioni di alimentazione e i cortocircuiti sull'uscita — il sensore non verrà danneggiato da un breve cortocircuito del filo di uscita verso massa o da una polarità di alimentazione errata durante l'installazione.

Queste protezioni riducono il rischio di errori di installazione ed eliminano la necessità di componenti di protezione in serie esterni nel cablaggio standard della macchina. Cortocircuiti prolungati o polarità inversa prolungata oltre la tolleranza transitoria del sensore causeranno danni, quindi risolvere gli errori di cablaggio tempestivamente.
