Ventilatore di raffreddamento Sanyo originale 109P0424H7D28 1O9PO424H7D28

109P0424H7D28| Ventola Sanyo Denki San Ace 40 — 40×40×15 mm / 24 V / 7700 giri/min / 6,34 CFM / 28 dB / 3 pin / Raffreddamento con inverter PLC

San Ace 40 Slim: alta velocità in 15 mm di profondità

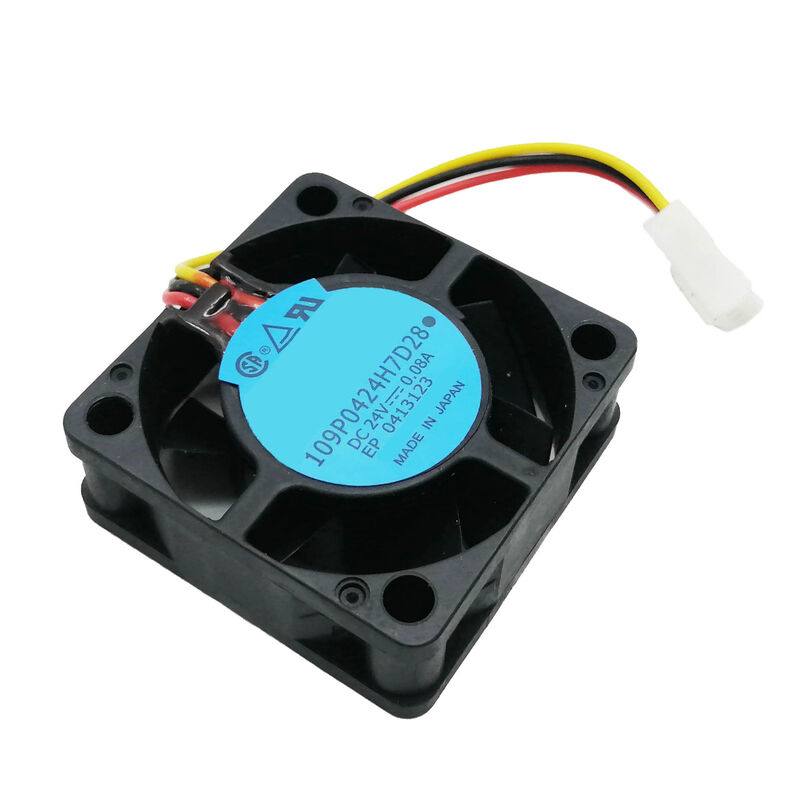

Il 109P0424H7D28 è una ventola assiale sottile da 40×40×15 mm della serie San Ace 40 di Sanyo Denki, la versione con profondità di 15 mm della famiglia di ventole da 40 mm, che fornisce 6,34 CFM a 7.700 giri/min da un'alimentazione a 24 V. Questa ventola compatta è ampiamente utilizzata nell'elettronica di controllo industriale: custodie PLC, inverter, servoazionamenti e moduli di controllo CNC in cui una ventola standard da 20 mm o 25 mm di profondità da 40 mm supera la cavità di montaggio disponibile.

Con 28 dB(A) e un assorbimento di corrente di soli 0,08 A, il 109P0424H7D28 combina un raffreddamento efficiente con un funzionamento silenzioso e un carico elettrico minimo, proprietà che lo rendono compatibile con i limitati budget di corrente a 24 V dei controller industriali compatti.

Specifiche chiave

Perché 7.700 giri/min per una ventola sottile da 40 mm

Il diametro di 40 mm è piccolo: le pale più piccole muovono meno aria per giro rispetto alle pale più grandi. Per fornire un flusso d'aria utile da una piccola pala, il 109P0424H7D28 funziona a 7.700 giri/min, sostanzialmente più veloce delle ventole da 80 mm o 120 mm. A questa velocità, la ventola da 40 mm genera la pressione statica e la velocità del flusso d'aria necessarie per raffreddare i componenti montati su PCB a distanza ravvicinata.

La profondità ridotta di 15 mm vincola ulteriormente la geometria delle pale: la girante stretta ha una luce assiale inferiore con cui lavorare. Un numero di giri più elevato compensa questa limitazione, mantenendo l'output di 6,34 CFM nonostante la lunghezza ridotta della corda delle pale rispetto a una ventola da 40 mm profonda 20 mm o 25 mm.

Applicazioni

Raffreddamento del PLC:Ventole sottili da 40 mm nello chassis del PLC, nelle posizioni di raffreddamento del backplane e negli alloggiamenti dei moduli CPU: la profondità di 15 mm si adatta alle cavità dell'alloggiamento del PLC troppo superficiali per le ventole standard da 20 mm di profondità.

inverter industriali:Raffreddamento con montaggio a pannello per moduli VFD compatti e avviatori statici in cui le posizioni di montaggio della ventola interna limitano la profondità disponibile della ventola.

Moduli di controllo CNC:Elettronica di controllo CNC compatta, schede di controllo assi e moduli display HMI che utilizzano ventole di raffreddamento sottili da 40 mm.

Server e apparecchiature di rete:Apparecchiature rack 1U e 2U in cui i vincoli di altezza limitano la profondità della cavità della ventola a 15 mm: il 109P0424H7D28 offre prestazioni della ventola di classe server in un fattore di forma sottile.

Domande frequenti

D1: Come si confronta 109P0424H7D28 (profondità 15 mm) con 109P0424H6D14 (profondità 20 mm) nella stessa classe di tensione da 40 mm?

La versione slim da 15 mm (H7D28) funziona a RPM più elevati (7.700 rispetto a quelli inferiori per la serie H6D) per compensare la profondità della pala inferiore, offrendo un flusso d'aria comparabile in un pacchetto meno profondo di 5 mm. L'H6D14 con profondità di 20 mm fornisce un flusso d'aria leggermente maggiore a regimi inferiori. Selezionare in base alla profondità di montaggio disponibile: se è disponibile uno spazio di 20 mm, H6D14 fornisce un flusso d'aria maggiore a velocità inferiori; se sono disponibili solo 15 mm, H7D28 è la scelta corretta.

Q2: Qual è la funzione del connettore a 3 pin su 109P0424H7D28?

Il connettore a 3 pin porta: Pin 1 — negativo (massa), Pin 2 — positivo (alimentazione a 24 V), Pin 3 — uscita del segnale del contagiri o del rotore bloccato per il monitoraggio della velocità della ventola. Il terzo pin consente al sistema host (PLC, azionamento o controller) di monitorare se la ventola funziona alla velocità corretta, consentendo il rilevamento dei guasti della ventola prima che si verifichi la sovratemperatura dell'apparecchiatura.

Q3: 109P0424H7D28 può funzionare con un'alimentazione a 12 V?

La tensione nominale è 24 V CC. A 12 V, la ventola funziona a circa il 50% del numero di giri nominale (~3.850 giri al minuto) con un flusso d'aria proporzionalmente ridotto. Sanyo Denki specifica la tensione operativa minima: verificare dalla scheda tecnica 109P0424H7D28 se 12 V rientra nell'intervallo operativo consentito. Per le applicazioni che richiedono prestazioni nominali di 7.700 giri/min, è necessaria un'alimentazione a 24 V.

D4: Che tipo di cuscinetto utilizza 109P0424H7D28 e in che modo influisce sull'orientamento di montaggio?

La serie San Ace 40 utilizza una struttura con cuscinetti a sfera, adatta a qualsiasi orientamento di montaggio, comprese installazioni verticali, orizzontali o invertite. I cuscinetti a sfere mantengono la lubrificazione indipendentemente dall'orientamento della ventola, a differenza dei cuscinetti a manicotto che sono generalmente limitati a posizioni di montaggio specifiche. Questa flessibilità di orientamento semplifica l'installazione in apparecchiature industriali in cui potrebbe essere necessario montare la ventola in posizioni non standard.
