FANUC Sensore A860-2120-V004 A8602120V004 A860-2120-V004

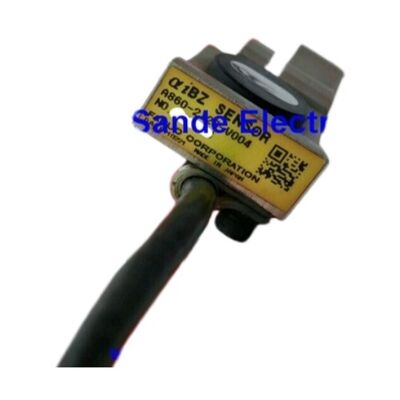

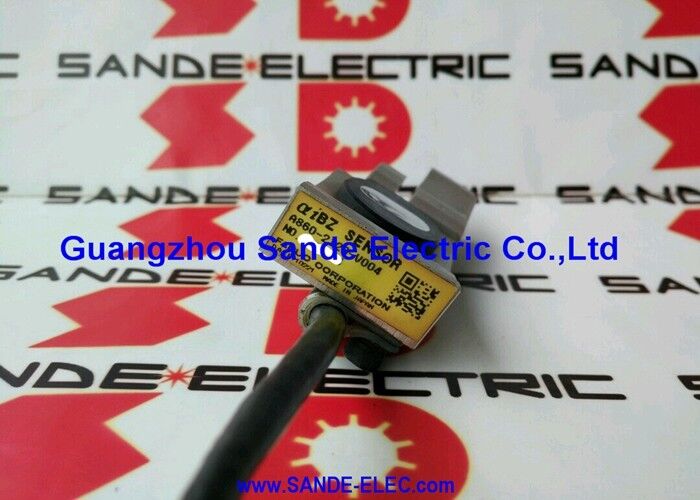

Fanuc A860-2120-V004 | Sensore Encoder Mandrino AiBZ Senza Anello di Montaggio — Feedback di Posizione Motore Mandrino AC Integrato, Solo Elemento Sensore

Codice Articolo: A860-2120-V004

Serie: A860-2120

Produttore: Fanuc Corporation

Descrizione: SENSOR AiBZ SENZA ANELLO DI MONTAGGIO

Applicazione: Motore mandrino AC integrato Fanuc — feedback di posizione e velocità

Hardware: Solo elemento sensore (anello di montaggio non incluso)

Condizione: Nuovo / Ricondizionato

Panoramica

Il Fanuc A860-2120-V004 è la variante solo sensore dell'encoder AiBZ A860-2120 per motori mandrino AC integrati Fanuc — funzionalmente identico all'A860-2120-V003 sotto ogni aspetto tranne l'assenza dell'anello di montaggio.

L'elemento sensore è la parte che si usura e si guasta; l'anello di montaggio, quando non è corroso o danneggiato meccanicamente, supera molti sostituzioni del sensore perché è un componente meccanico passivo senza contenuto elettronico e senza parti in movimento.

In pratica, una prima sostituzione del sensore su un motore mandrino più vecchio spesso trova l'anello di montaggio originale in condizioni accettabili.

In questo scenario, l'A860-2120-V004 è la scelta economica corretta: l'anello rimane nella macchina, l'elemento sensore guasto viene rimosso, il nuovo sensore V004 viene inserito a pressione nell'anello esistente e il cavo viene ricollegato.

La macchina torna in funzione senza il costo aggiuntivo e il tempo di approvvigionamento di un anello non necessario.

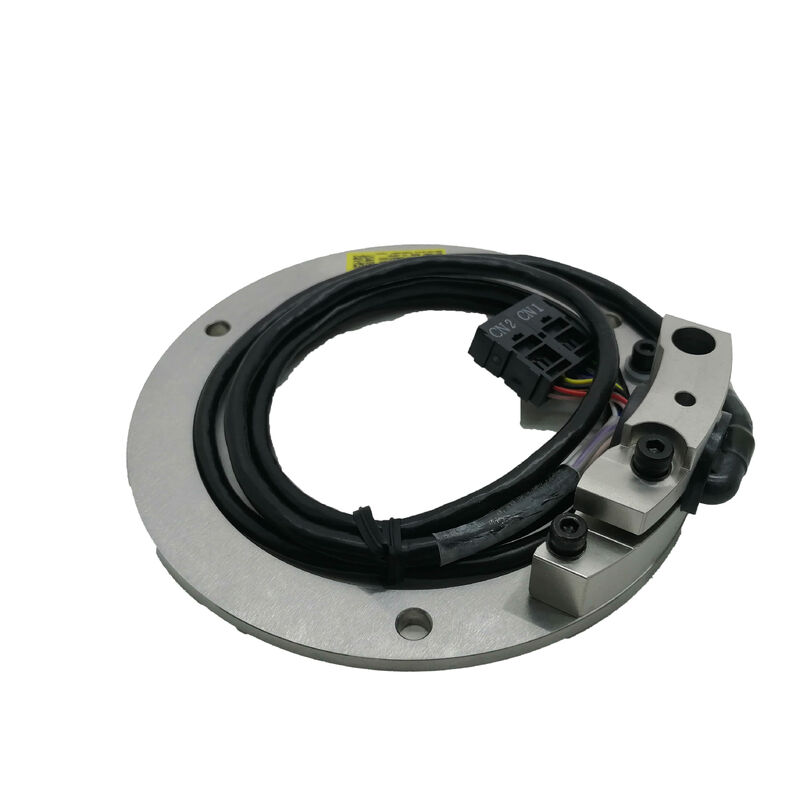

Dove l'A860-2120-V003 (con anello) è la scelta giusta è quando l'anello è fisicamente danneggiato, quando il sensore e l'anello vengono sostituiti come un gruppo abbinato durante una revisione del mandrino, o quando è necessario un gruppo completo come ricambio pronto all'installazione piuttosto che fare affidamento sull'anello esistente della macchina che sia riparabile.

Specifiche Chiave

Quando scegliere V004 rispetto a V003

La decisione tra V004 (solo sensore) e V003 (sensore con anello) è una scelta di ingegneria di manutenzione, non una scelta di prestazioni — entrambi forniscono una funzione encoder identica una volta installati. Le variabili sono:

Condizione anello esistente: Un anello che non presenta corrosione, danni fisici e mantiene la sua precisione dimensionale dalla produzione originale funzionerà perfettamente con il sensore V004. Prima di decidere, ispezionare il foro dell'anello per graffi, misurare il diametro del foro se possibile e controllare le superfici di appoggio. Un anello in buone condizioni vale la pena di essere conservato.

Storia di installazione: Un anello che è stato in servizio attraverso molteplici cicli di manutenzione che coinvolgono uso improprio degli utensili, cicli termici in un ambiente di mandrino ad alta temperatura, o esposizione al refrigerante può aver subito modifiche dimensionali che influenzano l'aria gap. In caso di dubbio, sostituire con V003 e rinnovare l'intero gruppo.

Costo di fermo macchina: Nelle strutture in cui il fermo macchina del mandrino è estremamente costoso, avere un gruppo completo V003 come ricambio pronto all'installazione — che non richiede la valutazione dell'anello esistente — riduce il tempo tra l'identificazione del guasto e il ritorno in servizio della macchina.

Il costo aggiuntivo dell'anello è piccolo rispetto al lavoro di ispezione e misurazione dell'anello esistente sotto pressione temporale.

Sensore AiBZ nel Ciclo di Controllo del Mandrino

Il sensore AiBZ nella serie A860-2120 si trova alla base del controllo ad anello chiuso del motore mandrino integrato. La rimozione del sensore — o il funzionamento con un sensore degradato — trasforma il motore da un asse controllato da servo a un motore a induzione ad anello aperto incapace di funzioni di orientamento, maschiatura o asse C.

L'uscita del sensore viene elaborata dal circuito di ricezione encoder dell'amplificatore del mandrino, che utilizza i segnali in quadratura di fase A e fase B per tracciare le variazioni di posizione incrementali e l'impulso di fase Z una volta per rivoluzione per ristabilire la posizione assoluta dopo l'accensione. In normale funzionamento, il monitoraggio dello stato dell'encoder dell'amplificatore controlla l'ampiezza del segnale e l'integrità degli impulsi ad ogni rivoluzione — qualsiasi degrado significativo innesca l'allarme encoder che avvia la risoluzione dei problemi.

Sulle macchine con cicli di maschiatura rigida o filettatura sincrona, la qualità del segnale dell'encoder influisce direttamente sull'accuratezza del passo della filettatura. Il degrado parziale del segnale — dove l'encoder produce un'uscita ma con ampiezza inferiore al nominale — può manifestarsi come errori di filettatura occasionali sotto carico di taglio elevato prima che l'azionamento generi un guasto grave.

Se una macchina mostra un'accuratezza di filettatura incoerente senza un chiaro allarme encoder, l'ampiezza del segnale dell'encoder dovrebbe essere controllata rispetto alle specifiche Fanuc per la serie A860-2120.

Note su Compatibilità e Approvvigionamento

La serie di sensori A860-2120 copre molteplici varianti con suffisso V — V003, V004, V007, V013 e altre — con differenze nella lunghezza della connessione, nel percorso del cavo e nell'hardware di montaggio.

Il V004 è solo l'elemento sensore per l'intera serie A860-2120. Quando si identifica la sostituzione corretta, abbinare il codice articolo completo dalla documentazione di manutenzione del motore o dall'etichetta del sensore piuttosto che presumere che il V004 sia intercambiabile liberamente con tutte le varianti A860-2120.

Fanuc produce la serie A860-2120 per i suoi motori mandrino integrati serie αi.

Il modello specifico del motore nella macchina determina quale variante A860-2120 è corretta. L'elenco dei ricambi per motori mandrino Fanuc (disponibile dal servizio Fanuc o dai partner di servizio autorizzati) mappa i numeri di modello del motore ai codici articolo del sensore.

FAQ

D1: Il sensore è elencato "SENZA ANELLO DI MONTAGGIO" — può comunque essere installato in una macchina che ha attualmente installato il V003 (con anello)?

Sì. L'elemento sensore V004 si adatta allo stesso anello di montaggio che il V003 includeva originariamente. Durante una sostituzione: rimuovere l'elemento sensore V003 dall'anello (l'anello rimane tipicamente nell'alloggiamento del motore), ispezionare e verificare le condizioni dell'anello, quindi inserire il sensore V004 nell'anello esistente.

L'assemblaggio meccanico e l'aria gap sono identici all'installazione originale del V003, supponendo che l'anello non sia danneggiato.

D2: Come posso confermare se l'anello di montaggio esistente è ancora riparabile prima di ordinare V004 invece di V003?

Con la macchina spenta in sicurezza e la cavità dell'encoder accessibile, ispezionare l'anello per crepe visibili, pitting da corrosione, distorsione del foro o delle facce di appoggio e prove di contaminazione da refrigerante che potrebbero aver creato depositi di calcare alterando il diametro del foro.

Se l'anello non presenta nessuno di questi problemi, è probabilmente riparabile. Se il foro dell'anello è visibilmente fuori rotondità, corroso o presenta danni strutturali, ordinare il V003 per includere un nuovo anello.

In caso di dubbio, la differenza di costo tra V003 e V004 è solitamente inferiore al costo di una procedura di manutenzione ripetuta per sostituire un anello marginale.

D3: Il V004 richiede modifiche alla programmazione dopo l'installazione?

No. La serie di sensori A860-2120 genera la stessa interfaccia di segnale indipendentemente dalla variante V003/V004 — entrambi utilizzano lo stesso protocollo encoder AiBZ con gli stessi livelli di segnale e configurazione del connettore. Sostituire un V003 con un V004 (o viceversa) non richiede modifiche ai parametri CNC.

Dopo l'installazione, la normale verifica post-sostituzione (test di orientamento, controllo diagnostico dell'encoder) conferma il corretto funzionamento senza alcuna regolazione software.

D4: Cosa causa il guasto dei sensori AiBZ e il guasto può essere previsto prima che si verifichi il guasto grave?

Le modalità di guasto comuni includono l'ingresso di contaminanti (refrigerante che penetra nell'alloggiamento del sensore e corrode l'elettronica o le tracce del segnale), guasti meccanici indotti da vibrazioni delle giunzioni saldate interne e degrado dei LED/fotodiodi nei tipi di encoder ottici.

I primi segni includono una frequenza crescente di allarmi encoder che si risolvono con il ciclo di accensione (indicando un segnale intermittente), deriva della posizione di arresto dell'orientamento del mandrino (suggerendo variazioni temporali dell'impulso Z) e ridotta ampiezza del segnale visibile sulla diagnostica dell'amplificatore.

Il monitoraggio della cronologia degli allarmi dell'encoder e della coerenza dell'orientamento nel tempo fornisce un avviso anticipato prima di un guasto grave.

D5: Il A860-2120-V004 ricondizionato è un'alternativa valida al nuovo?

Sì, con qualifiche. Partner di servizio Fanuc affidabili e ricondizionatori specializzati smontano, puliscono, sostituiscono i componenti interni usurati e testano i sensori ricondizionati rispetto alle specifiche del segnale Fanuc prima della rivendita. Un V004 ricondizionato da un ricondizionatore di qualità è un pezzo di manutenzione valido per l'uso nella produzione standard.

Per le macchine che eseguono produzione critica dove il fermo macchina del mandrino è estremamente costoso, i sensori nuovi offrono la massima fiducia nella vita utile residua.

Un sensore ricondizionato a costo ridotto è appropriato per macchine con minore criticità, macchine di riserva o dove si applicano vincoli di budget.
