1608KL-05W-B39 NMB Minebea 40mm DC Fan 24V / 7.4 CFM / 6500 RPM / 25.5 dB / 3-Wire / FANUC A90L-0001-0510

Ventilatore NMB 40mm FANUC stesso corpo, connettore diverso da B59

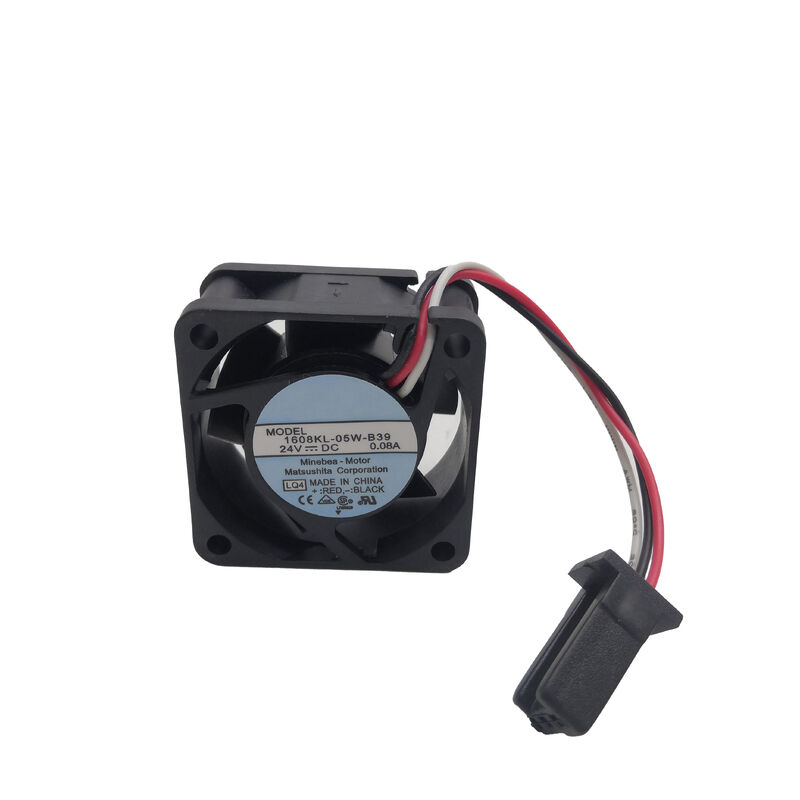

Il 1608KL-05W-B39 è il ventilatore assiale NMB da 40×40×20mm DC che condivide le sue specifiche principali con il 1608KL-05W-B59 e la stessa uscita del sensore del rotore bloccato a 3 filiLa differenza è il connettore: il suffisso B39 identifica un alloggiamento di connettore diverso alla terminazione del filo del ventilatore rispetto alla variante del suffisso B59.

Questa distinzione tra i connettori determina con quale numero di assemblaggio FANUC il ventilatore è compatibile: il 1608KL-05W-B39 si collega al FANUC A90L-0001-0510, mentre il 1608KL-05W-B59 si collega all'A90L-0001-0528.Entrambi servono posizioni di raffreddamento da 40 mm nelle attrezzature CNC FANUC.

Specificità principali

Collegatore B39 vs. Collegatore B59 Come distinguerli

Il suffisso B nella denominazione del ventilatore di NMB identifica la configurazione dell'assemblaggio del connettore e del filo specificamente il tipo di alloggiamento del connettore e la lunghezza del filo:

Collegamento B39:La variante B39 utilizza un formato di connettore compatibile con i gruppi di ventilatori FANUC A90L-0001-0510

B59 connettore:La variante B59 utilizza un alloggiamento di connettore diverso, compatibile con i gruppi FANUC A90L-0001-0528.

Entrambi i connettori tengono fisicamente 3 fili; entrambi si accoppiano a prese di ventilatore a 3 pin. La differenza è la geometria dell'alloggiamento e il meccanismo di chiusura.Confirmare il numero di assemblaggio FANUC che il ventilatore difettoso porta dall'etichetta del modulo o dal manuale di manutenzione prima di ordinare.

Applicazioni

Sistema di raffreddamento del modulo CNC FANUC:Sostituzione diretta nei gruppi di controllo CNC e nelle unità di visualizzazione FANUC con riferimento a A90L-0001-0510 ¢ le stesse applicazioni della variante B59, ma per i moduli che richiedono il connettore B39.

FANUC servo e modulo di azionamento di raffreddamento interno:Ventilatori da 40 mm in servo drive compatto e schede di interfaccia CNC il piccolo fattore di forma raffredda posizioni specifiche del PCB e componenti generatori di calore a distanza ravvicinata.

Contenitori per elettronica industriale:Posizioni di ventilatori compatti alimentati a 24 V nei controller di automazione, nelle schede di alimentazione e nell'elettronica di controllo incorporata in cui 40 mm è il formato di montaggio disponibile.

Domande frequenti

D1: Come posso verificare se il mio modulo FANUC richiede 1608KL-05W-B39 (B39) o 1608KL-05W-B59 (B59)?

Verificare il numero di montaggio FANUC sull'etichetta del ventilatore in avaria o sulla documentazione di montaggio del ventilatore del modulo: A90L-0001-0510 richiede B39; A90L-0001-0528 richiede B59.confermare dal manuale delle parti di ricambio FANUC o dalla documentazione di manutenzione del modulo specifico il numero di montaggio specificato.

D2: Qual è la differenza pratica nelle prestazioni tra 1608KL-05W-B39 e 1608KL-05W-B59?

Nessuna entrambi i ventilatori hanno le stesse specifiche elettriche: 24V DC, 7,4 CFM, 6500 giri al minuto, 25,5 dB ((A), 42,2 Pa, durata di 50.000 ore, sensore rotore bloccato a 3 fili.Le designazioni B39 e B59 indicano solo il tipo di connettoreLe prestazioni di raffreddamento di entrambe le varianti sono identiche; solo l'interfaccia del connettore è diversa.

D3: Il 1608KL-05W-B39 ha una protezione per il riavvio automatico?

NMB's locked rotor protection in the 1608KL series prevents motor burnout when the fan is blocked but does not auto-restart — the fan requires the stall condition to be cleared (blockage removed) and the supply voltage to be cycled for a restartNei sistemi FANUC, il circuito di protezione del modulo normalmente spegne l'alimentazione del ventilatore al rilevamento di un allarme di arresto, quindi si riavvia al ciclo di alimentazione successivo.Confermare il comportamento di gestione della potenza del ventilatore del modulo FANUC specifico dal manuale di manutenzione del modulo.

D4: Qual è l'intervallo di manutenzione raccomandato per 1608KL-05W-B39 nel servizio CNC FANUC?

La FANUC raccomanda generalmente l'ispezione periodica dei ventilatori e la loro sostituzione a intervalli regolari di manutenzione tipicamente 3 5 anni o 20.000 30.000 ore di funzionamento,a seconda del modulo specifico e dell'ambiente operativoGli ambienti polverosi o contaminati da olio accelerano l'usura del cuscinetto e la contaminazione del sigillo del cuscinetto, riducendo la durata di vita al di sotto delle 50.000 ore di specifica L10.La pulizia annuale con aria compressa delle superfici accessibili dei ventilatori (con l'apparecchiatura spenta) prolunga la vita utile riducendo il carico termico da accumulo di polvere.
