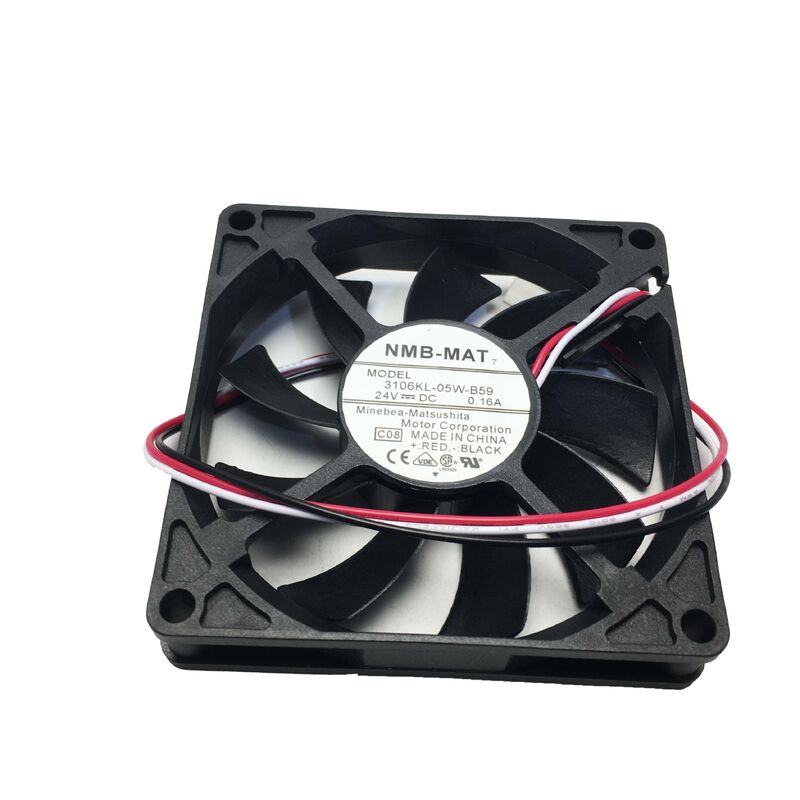

"Minebea NMB Fan 3106KL-05W-B59 3106KL05WB59 31O6KL-O5W-B59

3106KL-05W-B59∙ NMB Minebea 80mm Slim DC Fan 24V / 32.8 CFM / 3000 RPM / Cuscinetto a sfera / 70.000 ore / FANUC A90L-0001-0422

NMB 80mm Ventilatore sottile Long-Life Industrial Cooling a 15mm di profondità

Il 3106KL-05W-B59 è un ventilatore assiale a corrente continua sottile da 80×80×15 mm di NMB Technologies, uno dei produttori di ventilatori più riconosciuti del settore.La profondità di 15 mm fa di questo ventilatore la scelta standard per posizioni di pannelli poco profondi, telaio per telecomunicazioni, hardware per server e attrezzature industriali in cui le ventilatrici standard da 25 mm o 38 mm di profondità di 80 mm superano la profondità di montaggio disponibile.

La caratteristica di questo ventilatore è la sua durata di vita: 70.000 ore (L10 a 25°C), eccezionale per un ventilatore industriale da 80 mm. this corresponds to approximately 8 years of theoretically failure-free operation — a directly relevant specification for industrial equipment that runs continuously without regular maintenance windows.

Specificità principali

Sensore del rotore bloccato da 3 fili

Il terzo filo fornisce un sensore del rotore bloccato che consente al sistema ospitante di monitorare il funzionamento del ventilatore:

Nei sistemi FANUC:Quando il segnale scende a zero (ventilatore bloccato), il segnale di velocità del terzo filo viene rilevato.il comando genera un allarme di guasto del ventilatore alertando gli operatori prima che il calore raggiunga livelli critici.

In apparecchiature industriali diverse da FANUC:Qualsiasi sistema con ingresso di tachimetro del ventilatore può monitorare l'uscita di velocità del 3106KL-05W-B59 per il monitoraggio dello stato del ventilatore.Il terzo filo può anche essere lasciato senza collegamento in applicazioni a 2 fili in cui non è necessario il monitoraggio dei guasti.

Applicazioni

Sistema di raffreddamento del servoamplificatore della serie FANUC Alpha:sostituzione del ventilatore di raffreddamento interno nei moduli di amplificazione servo (SAM) della serie FANUC Alpha, nei moduli di amplificazione a fusione (SPM),e moduli di alimentazione (PSM) mantenere le condizioni termiche in questi moduli di azionamento CNC ad alto ciclo di lavoro.

Apparecchiature industriali di telecomunicazione:Posizione bassa del ventilatore da 80 mm nelle apparecchiature per rack di telecomunicazioni, nell'elettronica delle stazioni base e nell'hardware di rete di livello operatore.

con una lunghezza massima non superiore a 50 mm,Riscaldamento mirato dei moduli all'interno delle carcasse dell'azionamento ️ la sottile profondità di 15 mm si adatta alle posizioni di montaggio standard di 80 mm nelle carcasse compatte dell'azionamento.

Domande frequenti

Q1: Qual è il codice di allarme FANUC in caso di guasto del 3106KL-05W-B59 (A90L-0001-0422)?

I moduli servo amplificatori FANUC generano SV0430 (ventilatore fermato) o allarmi di sovra-temperatura dell'amplificatore quando il ventilatore di raffreddamento non funziona. The A90L-0001-0422 fan in Alpha series servo modules directly triggers amplifier protection — degraded cooling from a failing fan typically precedes the alarm with intermittent overtemperature warnings at high load before complete fan failure.

D2: 3106KL-05W-B59 è lo stesso corpo del ventilatore di Panaflo FBK08T24HS?

Sì FANUC A90L-0001-0422 ventilatori sono stati acquistati sia da NMB (3106KL-05W-B59) e Panaflo (FBK08T24HS).che servono le stesse posizioni dei moduli FANUC. Una delle due versioni del produttore è accettabile come sostituzione; prima dell'installazione, verificare che il connettore corrisponda al connettore del ventilatore del modulo FANUC specifico.

D3: Come si confronta il 3106KL-05W-B59 (80mm) con il 1608KL-05W-B59 (40mm) nell'ecosistema di raffreddamento FANUC?

Entrambi sono ventilatori NMB snelli a corrente continua con sensori rotore bloccati a 3 fili per i sistemi FANUC 3106KL-05W-B59 è la variante da 80 mm (32.8 CFM, FANUC A90L-0001-0422), e il 1608KL-05W-B59 è la variante da 40 mm (9.5 CFM, A90L-0001-0528). Essi servono diverse posizioni di modulo nei sistemi CNC FANUC ¢ confermare dal manuale di manutenzione del modulo specifico FANUC quale numero di gruppo di ventilatori è richiesto.

D4: Il 3106KL-05W-B59 può funzionare da un alimentatore a 12 V in apparecchiature con potenza di soli 12 V?

L'intervallo di tensione di funzionamento di 10 V 27 V comprende 12 V il ventilatore si avvia e funziona a 12 V. A 12 V (50% di 24 V), il ventilatore funziona a circa 1500 giri al minuto (50% di 3000 giri al minuto),fornendo circa 16 ∼18 CFM ∼ circa la metà del flusso d'aria nominalePer le applicazioni che richiedono l'intera tensione di 32.8 CFM, è richiesto 24 V. Il minimo di 10 V garantisce un funzionamento affidabile e prolungato a questa tensione inferiore.
