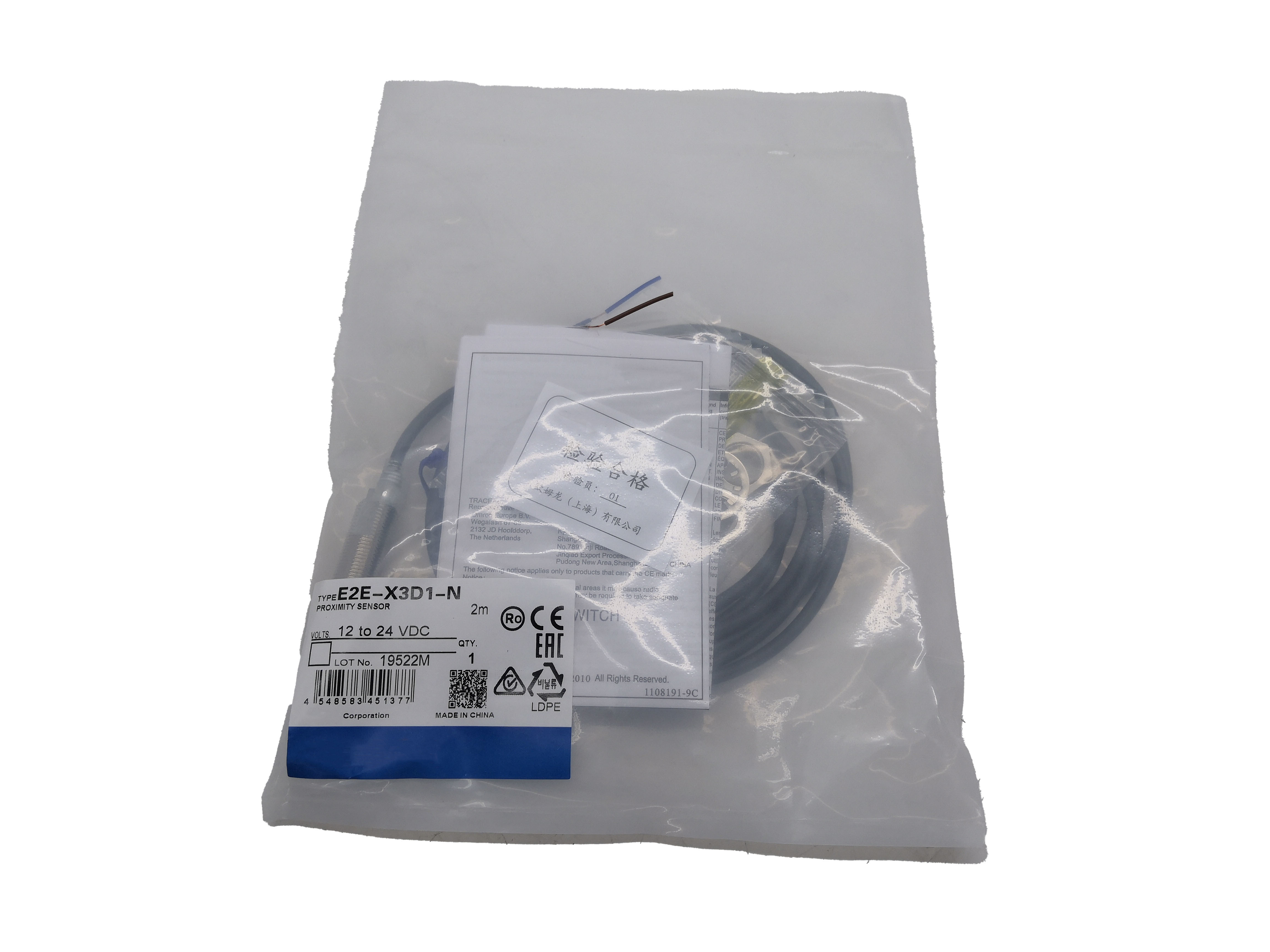

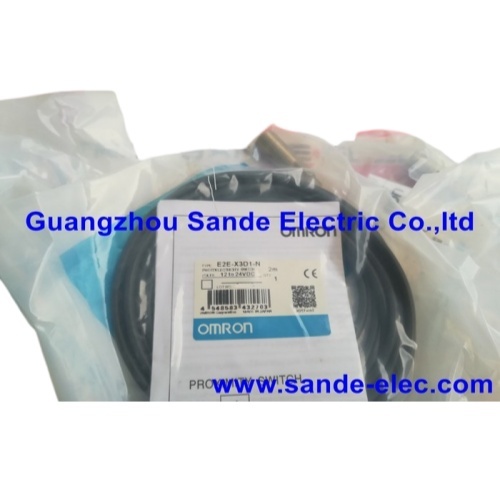

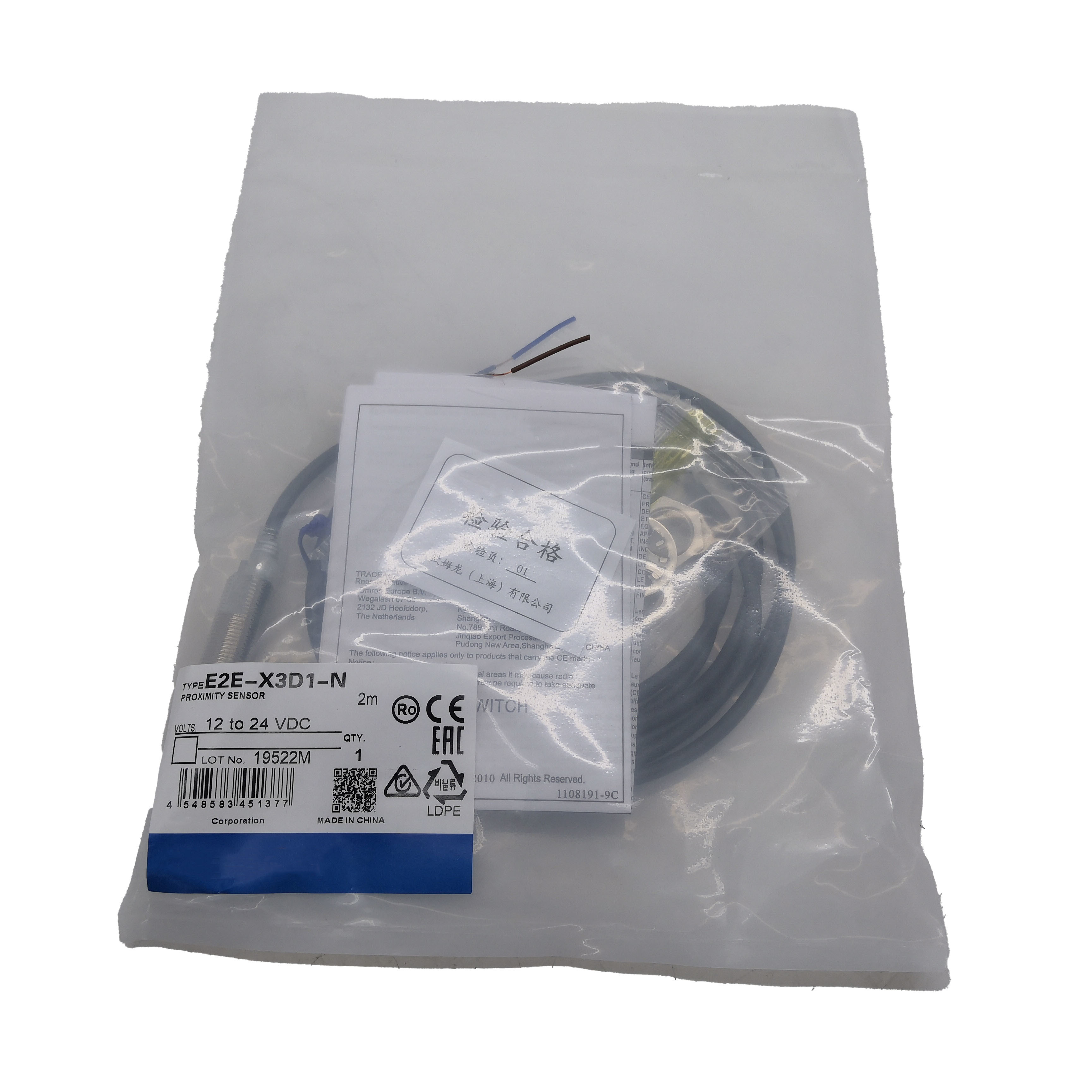

Sensore di prossimità induttivo Omron E2E-X3D1-N
Marca:Omron
Serie:E2E
Numero della parte:E2E-X3D1-N / E2EX3D1N
Condizione:Nuove Navi Libere
Prestazioni affidabili per l'automazione industriale
Il sensore di prossimità induttivo Omron E2E-X3D1-N rappresenta decenni di comprovata affidabilità in ambienti industriali.sensore cilindrico M12 blindato copre la maggior parte dei compiti di rilevamento dei metalli su tutte le macchine utensili, automotive, semiconduttori, trasformazione alimentare e applicazioni di assemblaggio generale in tutto il mondo.
Specifiche tecniche
| Parametro |
Valore |
| Stile del corpo |
M12 cilindrica, a filo |
| Metodo di rilevamento |
Induttivo (senza contatto, corrente vorticosa) |
| Distanza di rilevamento nominale |
3 mm |
| Distanza di impostazione |
da 0 a 4,8 mm |
| Obiettivo |
Standard: acciaio tenero (Fe 360), 12×12×1 mm |
| Protezione |
Protezione (incorporabile / montaggio a scarico) |
| Configurazione di uscita |
2 fili DC, tipo di polarità |
| Operazione di produzione |
NO Normalmente aperto |
| Tensione di alimentazione |
10 a 30 V di corrente continua (nominale 12-24 V di corrente continua) |
| Consumo corrente |
13 mA al massimo. |
| Corrente di carico |
da 3 a 100 mA |
| Corrente di perdita |
0.8 mA al massimo. |
| Tensione residua |
3V max. (a carico di 100 mA) |
| Frequenza di cambio |
1,000 Hz al massimo. |
| Temperatura di funzionamento |
-25°C a +70°C |
| Protezione contro l'ingresso |
IP67 (IEC 60529), a prova di olio |
| Abitazione |
di acciaio o di acciaio |
| Certificazioni |
CE (EN60947-1, EN60947-5-2), NEMA 1/4/6/12/13 |
Vantaggi del disegno protetto
La costruzione blindata dell'E2E-X3D1-N focalizza il campo elettromagnetico in avanti attraverso la faccia di rilevamento,che consentono il montaggio a filo in ambienti metallici senza interferenze da parte delle strutture circostantiQuesto elimina i requisiti di spazio libero e semplifica la progettazione degli apparecchi.
Semplicità DC 2-Wire
La progettazione a 2 fili funziona come un interruttore a stato solido in serie con il carico, fornendo una compatibilità diretta con i circuiti originariamente progettati per gli interruttori meccanici.Questo semplifica il cablaggio e la manutenzione mantenendo al contempo prestazioni affidabili.
Durabilità industriale
Con protezione IP67, costruzione resistente all'olio, e alloggiamento robusto, questo sensore resiste a ambienti industriali esigenti tra cui nebbia di liquido di raffreddamento, spruzzo di olio di taglio,e condizioni periodiche di lavaggio.
Indicatori a doppio LED
Indicatore di impostazione verde per il posizionamento preciso durante l'installazione e indicatore di funzionamento rosso per il monitoraggio in tempo reale dello stato di uscita.Entrambi i LED rimangono visibili dopo l'installazione per una diagnosi facile.
Varianti disponibili
| Numero della parte |
Cavo/connessione |
Distanze |
| E2E-X3D1-N 2M |
PVC pre-cablato, resistente all'olio |
2 metri |
| E2E-X3D1-N 5M |
PVC pre-cablato, resistente all'olio |
5 metri |
| E2E-X3D1-N 10M |
PVC pre-cablato, resistente all'olio |
10 metri |
| E2E-X3D1-M1G 2M |
M12 connettore a scollegamento rapido |
️ |
| E2E-X3D1-U 2M |
Cavo PUR resistente all'olio pre-cablato |
2 metri (flessibile/resistente all'abrasione) |
Domande frequenti
Qual è la distanza massima tra due sensori E2E-X3D1-N quando si montano più unità?
I sensori montati fianco a fianco richiedono una separazione di almeno 30 mm tra le linee centrali.
Cosa succede se il carico supera il limite massimo di 100 mA?
Per le applicazioni a corrente più elevata, utilizzare il sensore per cambiare una bobina di relè piuttosto che il carico direttamente.
L'E2E-X3D1-N può essere utilizzato con un alimentatore a corrente continua da 12 V?
Sì, il sensore funziona da 10 a 30 V DC, coprendo sia le sorgenti nominali di 12 V che di 24 V. Si noti che la tensione residua rappresenta una percentuale più elevata della tensione totale sui sistemi a 12 V.
Come posso verificare il posizionamento corretto del sensore durante l'installazione?
Utilizzare l'indicatore LED di impostazione verde, posizionare il sensore a metà strada tra i punti in cui il LED si accende e si spegne, quindi fissare il blocco.
Questo sensore e' compatibile con i moduli di ingresso PLC a stato solido?
Sì, il sensore è compatibile con i moduli standard di input discreti allo stato solido dei principali produttori di PLC tra cui Siemens, Allen-Bradley, Mitsubishi e Omron.
