| Luogo di origine | Germania |
| Marca | Pepperl+Fuchs |
| Certificazione | CE ROHS |
| Numero di modello | RLK39-54-Z3140A116 |

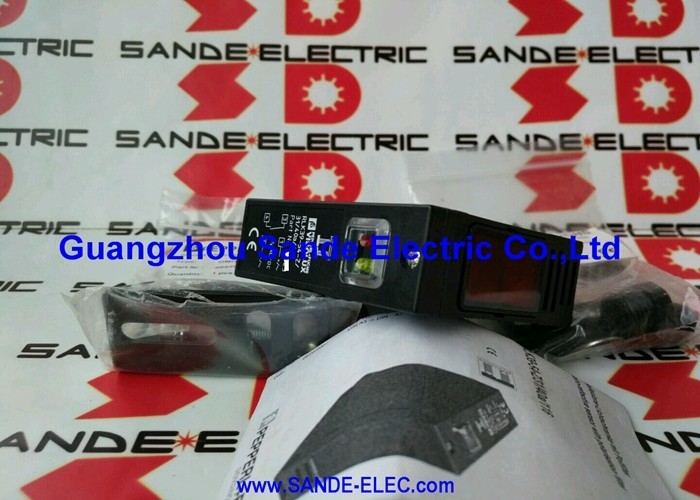

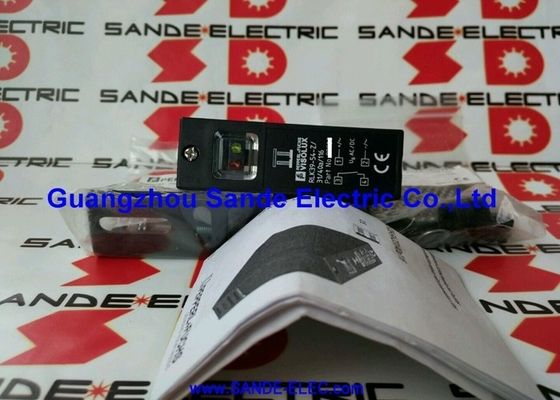

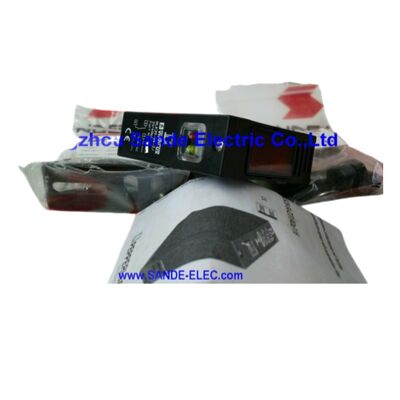

IlL'accesso all'acqua potabile è consentito solo se il prodotto è stato utilizzato in modo adeguato.è un sensore fotoelettrico retroreflettente che combina una gamma di rilevamento di 7 metri, luce rossa visibile con filtro di polarizzazione, uscita di contatto con relè, funzione timer integrata,e una connessione del compartimento terminale tutto in un robusto alloggiamento a blocco che definisce il posizionamento industriale della serie RLK39.
È progettato per applicazioni di automazione in fabbrica in cui la combinazione di un lungo raggio di rilevamento, un'affidabile rilevazione di oggetti in ambienti con riflessi di sfondo,e la connessione diretta a carichi di relé di corrente superiore rende un sensore di uscita del transistor inadeguato.
Il principio di funzionamento retroreflettente posiziona l'emittente e il ricevitore insieme in un unico alloggiamento,con una lunghezza di 20 mm o più ma non superiore a 50 mm,.
Il sensore proietta un fascio di luce rossa visibile verso il riflettore; quando un oggetto opaco interrompe il fascio tra il sensore e il riflettore,il ricevitore non vede più la luce restituita e gli interruttori di uscita.
Per gli oggetti trasparenti o traslucidi, la configurazione retroreflettiva standard può consentire al fascio di passare attraverso una variante separata del sensore con oggetto trasparente sarebbe selezionata.
Il suffisso Z identifica la variante del timer: a built-in delay function that can be configured to suppress output changes for adjustable dwell periods — either ON-delay (output activates after the object has blocked the beam for the set time) or OFF-delay (output remains active for the set time after the beam is restored).
Questo elimina il falso innesco da oggetti vibranti o oscillanti che interrompono momentaneamente il fascio e ritornano.
| Parametro | Valore |
|---|---|
| Distanza di rilevamento | Fino a 7 m |
| Fonte di luce | Luce rossa visibile |
| Filtro di polarizzazione | - Sì, sì. |
| Sensibilità | Regolabile tramite potenziometro |
| Prodotto | Contatto con il relè |
| corrente di uscita | 3 A |
| Modalità di funzionamento | Accensione / oscuramento (cambiabile) |
| Timer | Funzionalità di ritardo integrata |
| Connessione | Compartimento terminale |
| Classificazione IP | Protezione IP54 |
| Temperatura di funzionamento | -25°C a +55°C |
| Indicatori | Lo stato del LED + indicatore di ricezione |
La configurazione retroreflettente richiede l'accesso fisico a un solo lato della zona di rilevamento il lato in cui è montato il sensore.
Un retroreflettore (nastro a prisma, riflettore a cubo d'angolo o riflettore montato dedicato) è installato sul lato opposto della zona, ma non richiede alcuna connessione elettrica, nessun collegamento via cavo,e senza cablaggio di controllo.
Ciò rende il rilevamento retroreflettivo la scelta pratica per le zone di rilevamento in cui è costoso, difficile o impossibile condurre il cavo a un ricevitore lontano in strutture aeree, o attraverso le cornici delle macchine in cui un secondo dispositivo cablato creerebbe un problema di manutenzione.
L'intervallo massimo di rilevamento di 7 m fornisce un ampio raggio di rilevamento per un'installazione di un singolo sensore, coprendo larghezze di trasportatore industriali standard, aperture del vano della macchina,e zone di rilevamento del passaggio senza l'ansia di gamma dei sensori diffusi a corto raggio.
L'intervallo effettivo effettivo in qualsiasi impianto dipende dal tipo di riflettore, dalla riflettività della superficie bersaglio, dalle condizioni di luce ambiente,e pulizia dell'obiettivo il potenziometro di sensibilità regola la soglia di rilevamento per ottimizzare il margine del segnale per l'impianto specifico.
Il sensore retroreflettente standard senza filtro di polarizzazione può essere ingannato da superfici bersaglio altamente riflettentio confezione con finitura speculare riflette il fascio luminoso al ricevitore, causando il sensore a leggere "raggio non interrotto" anche quando l'obiettivo è fisicamente presente.
The polarization filter in the RLK39-54-Z changes the light beam's polarisation plane before emission and requires the received light to arrive with a complementary polarisation change — which the retroreflector produces.
Un riflesso speculare (simile a uno specchio) dalla superficie di un bersaglio non ruota la polarizzazione, quindi il ricevitore lo rigetta.
La geometria del retroreflettore fa ruotare la polarizzazione, quindi i ritorni di fascio legittimi sono accettati.
Il risultato pratico: il RLK39-54-Z con filtro di polarizzazione rileva in modo affidabile oggetti riflettenti che confondono i sensori retroreflettenti standard, rendendolo adatto per applicazioni in imballaggi,manipolazione di parti metalliche, assemblaggio automobilistico, e qualsiasi processo che coinvolga superfici di prodotto lucide o lucide.
L'uscita del contatto del relè degli interruttori RLK39-54-Z carica fino a 3A alla tensione di alimentazione.un contatto di relè è isolato elettricamente dal circuito di alimentazione del sensore il contatto interrompe indipendentemente dalla polarità dell'alimentazione in CC del sensore ed è compatibile con i circuiti di carico AC e DC.
Questo isolamento consente al sensore di interrompere i solenoidi a corrente alternata a 230 V, i sonori di allarme, gli avvio motore con bobine a corrente alternata e gli ingressi PLC da un'unica uscita senza relè intermedi o isolatori del segnale.
Tre ampere coprono i carichi di commutazione diretta più comuni nell'automazione di fabbrica: bobina di rilassamento a corrente continua 24V (50 ‰ 150 mA), valvola solenoide 24V (100 ‰ 500 mA), bobina di avvio del piccolo motore a corrente alternata (0,5 ‰ 2 A),e la maggior parte dei moduli di ingresso PLC.
Per carichi superiori a 3 A grossi contattori motori, solenoidi ad alta corrente l'uscita del relè azionerà una bobina di relè intermedia piuttosto che il carico direttamente.
Il timer integrato nella variante Z aggiunge un ritardo configurabile tra l'evento rilevato (interruzione o ripristino del fascio) e la modifica dello stato di uscita.
Sono disponibili due modalità di ritardo: un ritardo di accensione in cui l'uscita si attiva solo dopo che il fascio è stato bloccato per la durata impostata (sopprimendo brevi blocchi da polvere, particelle o vibrazioni),e un ritardo OFF in cui l'uscita rimane attiva per la durata impostata dopo il ripristino del fascio (estendendo l'impulso di uscita per i bersagli che passano rapidamente attraverso la zona di rilevamento).
Per le applicazioni in cui le vibrazioni causano la rottura intermittente del bersaglio e il ripristino del fascio ¢ macchine per l'imballaggio, trasportatori,Lavetrici industriali: il ritardo di accensione impedisce che la chiacchierata di uscita diventi un allarme fastidioso o un'interferenza di controllo.
Il periodo di timer è impostato tramite un regolamento sul corpo del sensore; il range copre un ampio intervallo da frazioni di secondo a diversi secondi a seconda del range di ritardo specifico selezionato.
D1: Quale riflettore dovrebbe essere utilizzato con il RLK39-54-Z/31/40A/116 per raggiungere la gamma di rilevamento completa di 7 m?
Pepperl+Fuchs progetta la serie RLK39 per l'uso con retroreflettori compatibili della sua gamma di accessori sia i riflettori rigidi montati su un cubo d'angolo che il nastro retroreflettore sono opzionali,con i riflettori montati che forniscono prestazioni più costanti a distanze più lunghe.
Il massimo di 7 m si applica con un retroreflettore appropriato in condizioni standard (lente pulita, nessuna eccessiva interferenza della luce ambiente, filtro di polarizzazione attivo).
Al massimo raggio, il margine del segnale è più sottile che a distanze più brevi. La regolazione del potenzometro di sensibilità e la pulizia del riflettore diventano più critiche per un funzionamento affidabile.Per i margini che si avvicinano al limite di 7 milioni, utilizzare un retroreflettore ad alta efficienza e mantenere l'allineamento con attenzione.
D2: Il sensore dispone di modalità Light-On e Dark-On?
Modalità Light-On (LO): l'uscita si attiva quando il fascio raggiunge il ricevitore, l'uscita del sensore si accende quando nessun oggetto blocca il fascio e si spegne quando il fascio viene interrotto.l'opposto di uscita .
Selezionare "Light-On" per le applicazioni in cui l'uscita dovrebbe indicare "camino libero" e passare quando viene rilevato un oggetto (rilevamento di oggetti standard).
Scegliere Dark-On per le applicazioni in cui l'uscita dovrebbe indicare "oggetto presente" e passare quando l'oggetto lascia (ad esempio, confermando che una parte è posizionata in un apparecchio).
D3: La classificazione IP è IP54 ¢ il RLK39-54-Z è adatto per ambienti esterni o umidi?
IP54 fornisce protezione contro la polvere (parziale, senza esclusione completa della polvere come con IP6x) e protezione contro l'acqua spruzzata da qualsiasi direzione.È adatto per ambienti industriali interni con esposizione moderata agli spruzzi, ma non per lavaggio ad alta pressione, getti d'acqua continui o esposizione all'aria aperta alla pioggia senza ulteriore protezione dell'alloggiamento.
Per le applicazioni che richiedono un livello IP67 o superiore, dovrebbero essere prese in considerazione varianti di sensori alternative o involucri protettivi.
D4: L'RLK39-54-Z/31/40A/116 può essere utilizzato a tutta la distanza di 7 metri se il bersaglio è un film o una bottiglia di plastica trasparente?
I sensori retroreflettenti standard compreso questo modello senza una speciale ottica per oggetti trasparenti generalmente non sono affidabili per rilevare bersagli trasparenti.
Gli oggetti trasparenti permettono al fascio di passare e tornare dal riflettore, il che significa che il ricevitore continua a vedere il fascio anche con il bersaglio presente.
Per il rilevamento di oggetti trasparenti è necessario un sensore retroreflettente specializzato con polarizzazione ottimizzata per il rilevamento di materiali trasparenti o un sensore alternativo di fascio trasversale.Gli oggetti opachi sono rilevati in modo affidabile fino a 7 metri.
D5: Come viene impostata la funzione timer sul RLK39-54-Z e quali ritardi sono disponibili?
La funzione del timer è configurata tramite un regolare accessibile sul corpo del sensore in genere un potenziometro o un selettore multi-torno.L'intervallo di ritardo disponibile dipende dalla configurazione e dalla variante specifica di RLK39.; la designazione Z conferma la presenza del timer.
Per l'intervallo di ritardo specifico e la procedura di aggiustamento, si rimanda alla documentazione del prodotto Pepperl+Fuchs RLK39-54-Z.
Per le applicazioni in cui la durata precisa del timer è fondamentale per la sequenza di controllo, verificare la gamma di regolazione disponibile rispetto al ritardo richiesto dall'applicazione prima di selezionare il sensore.
