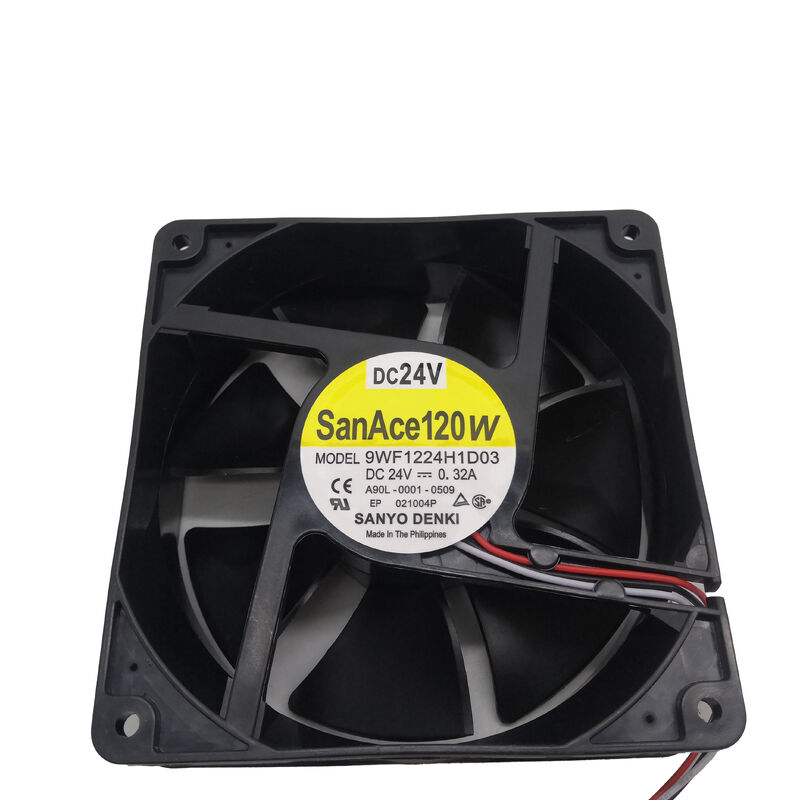

SANYO Denki SanAce120WF Ventilatore di flusso assiale DC24V 0.32A 9WF1224H1D03 9WF1224H1DO3 prezzo economico

9WF1224H1D03∙ Sanyo Denki SanAce120 W Ventilatore a prova di olio ∙ 24V / 0.32A / 254 CFM / 120mm / 3-Wire / Cuscinetto a sfera

Ventilatore industriale impermeabile all'olio

Il 9WF1224H1D03 è il ventilatore Sanyo Denki SanAce120 W a prova di olio a 24 V DC, un ventilatore da 120 mm progettato appositamente per ambienti in cui i ventilatori standard non funzionano a causa della contaminazione da olio.apparecchiature per la trasmissione servo adiacenti ai sistemi di raffreddamento, e ambienti di nebbia di petrolio negli impianti di lavorazione dei metalli espongono i ventilatori di raffreddamento all'olio lubrificante, alla nebbia di taglio e agli aerosol del liquido di raffreddamento.Un ventilatore standard assorbe questo olio nei suoi avvolgimenti del motore e nelle guarnizioni del cuscinetto nel corso del tempo, causando infine un guasto dell'isolamento del motore o un guasto prematuro del cuscinetto.

The oil-proof ("W" series) construction seals the motor and bearing cavities against oil ingress — the 9WF1224H1D03 maintains its electrical insulation integrity and bearing lubrication in these contaminated environments.

Specificità principali

Sensore d'impulso a 3 fili  Monitoraggio della velocità con protezione

Immissione del sensore di impulsi:Il terzo cavo fornisce un segnale di impulso proporzionale alla velocità del ventilatore il sistema ospitante (amplificatore o controllore FANUC) monitora questa frequenza di impulso per confermare il funzionamento del ventilatore.

Protezione del rotore bloccata:Se il ventilatore si blocca, il circuito di protezione del rotore bloccato previene l'esaurimento del motore CC limitando la corrente.Questa caratteristica di protezione mantiene l'integrità del motore anche in caso di blocco temporaneo della lama a causa dell'accumulo di contaminanti.

Protezione contro la polarità inversa:Il circuito del motore resiste alle connessioni inverse accidentali durante l'installazione o la manutenzione.

Applicazioni

FANUC CNC servo amplificatore di raffreddamento:A90L-0001-0509 sostituzione del ventilatore nei servoamplificatori FANUC serie Alpha e Beta 9WF1224H1D03 è il ventilatore Sanyo Denki confermato come componente di raffreddamento specificato da FANUC.

Altri apparecchi per la produzione di calzatureServo-driving e spindle-driving montati su o adiacenti a centri di lavorazione CNC e centri di tornitura where where oil mist from the cutting area penetrates the cabinet despite enclosure sealing.

raffreddamento dell'alimentazione in ambienti contaminati da petrolio:Forniture di alimentazione industriali, impianti di saldatura, fasi di alimentazione e alimentatori di taglio a plasma che operano in ambienti di lavorazione dei metalli con nebbia di petrolio.

Macchine per la lavorazione di materie plasticheContenitori elettrici per macchine di rettifica e di affinazione di precisione in cui la nebbia del fluido di rettifica e il vapore del lubrificante di olio raggiungono i ventilatori di raffreddamento.

Domande frequenti

Q1: Qual è la classificazione a prova di olio di 9WF1224H1D03? È classificato IPxx?

Sanyo Denki's W-series oil-proof designation indicates motor winding and bearing sealing for oil mist and splash environments — it is not typically assigned a specific IP rating in the same format as enclosure protection classifications. La costruzione a prova di olio fornisce protezione contro nebbia di olio, spruzzi di luce e contatto con aerosol di olio piuttosto che immersione di olio.conferma dalla documentazione tecnica Sanyo Denki SanAce 9WF serie.

D2: Quale allarme FANUC indica che il ventilatore 9WF1224H1D03 (A90L-0001-0509) ha fallito?

I servoamplificatori FANUC che monitorano l'uscita di impulsi a 3 fili generano SV0430 (fallimento del ventilatore di raffreddamento) o allarmi di ventilatore di amplificatore equivalenti quando il segnale di velocità scende a zero.L'allarme può consentire il funzionamento continuativo a carico ridotto o avviare un spegnimento protettivo a seconda delle impostazioni dei parametri FANUC.Sostituire il ventilatore e ripristinare l'allarme per ripristinare il funzionamento.

D3: 9WF1224H1D03 può essere installato in un'applicazione standard (non a prova di olio)?

Sì, un ventilatore a prova di olio fornisce prestazioni uguali o migliori rispetto a un ventilatore standard in ambiente asciutto.Il flusso d'aria 254 CFM e 40,000 ore di durata di servizio si applicano indipendentemente dal fatto che l'impianto si trovi in un ambiente contaminato da olio o pulito.

D4: Qual è l'attuale estrazione di 9WF1224H1D03 allo stato di avvio rispetto allo stato stazionario?

I ventilatori senza spazzole DC possono attirare brevemente una corrente di ingresso più elevata all'avvio tipicamente 2 3 × la corrente a stato stazionario per i primi millisecondi fino a quando il motore raggiunge la velocità.La corrente a stato stazionario è pari a 0.32A a 24 V nominali. Le sorgenti di alimentazione o i fusibili nel circuito di alimentazione del ventilatore devono ospitare l'ingresso senza false-tripping.0A continua per il binario di alimentazione 24V del 9WF1224H1D03 è appropriato per gestire i transienti di avvio.
