Sanyo Denki Fan 3 fili DC24V 0,10A SanAce80 109P0824H701 in stock 1O9PO824H7O1

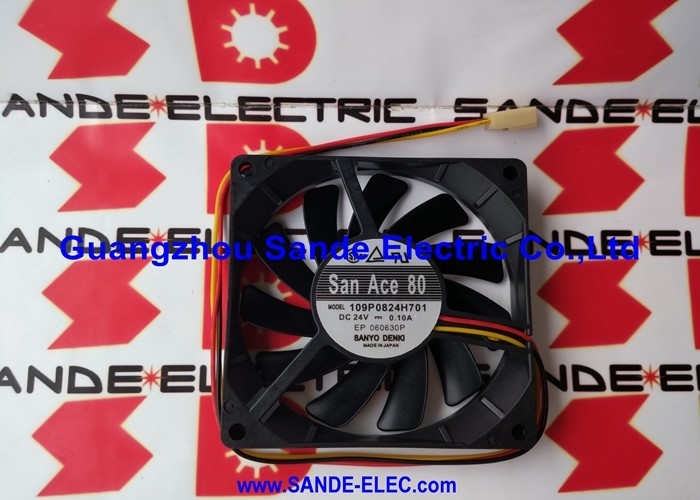

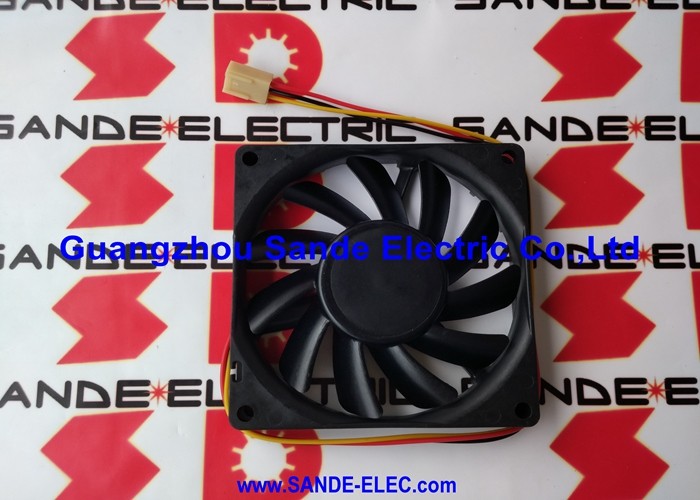

109P0824H701. Sanyo Denki San Ace 80 Slim Fan 80×80×15mm / 24V / 32.1 CFM / 31 dB / Cuscinetto a sfera / UL/CSA/TUV

San Ace 80 Slim Performance silenziosa in profondità di 15 mm

Il 109P0824H701 è il ventilatore sottile da 80 mm della serie San Ace 80 di Sanyo Denki un ventilatore tubo-assiale di 15 mm di profondità che fornisce 32,1 CFM a un silenzio di 31 dB ((A) da un'alimentazione da 24 V.La profondità di 15 mm è la caratteristica che definisce: dove i ventilatori standard da 80 mm hanno una profondità di 25 mm o 38 mm, il 109P0824H701 si inserisce in involucri poco profondi, strette fessure di ventilazione,e posizioni di pannelli con spazio limitato in cui un ventilatore a profondità standard di 80 mm non può essere pulito.

Il consumo di potenza di 2,4 W e il consumo di corrente di 100 mA lo rendono uno dei ventilatori industriali da 80 mm più efficienti ¥ rilevanti dove più ventilatori condividono un'alimentazione da 24 V con un budget di corrente totale limitato.

Specificità principali

Sensore di velocità a 3 fili  Tachometro per il monitoraggio

Il terzo filo emette un segnale di tachimetro (sensore di impulsi) proporzionale alla velocità del ventilatore:

Monitoraggio della velocità:L'uscita tachico consente al sistema ospitante di monitorare le attuali RPM del ventilatore, confermando che il ventilatore funziona alla velocità corretta e rilevando una graduale riduzione della velocità dall'usura del cuscinetto prima del completo guasto.

Alarme di guasto del ventilatoreI sistemi con monitoraggio dei guasti dei ventilatori usano il segnale tachico per rilevare il guasto dei ventilatori.la frequenza di uscita dell'impulso è di circa 103 Hz (se due impulsi per rivoluzione) ben entro la capacità degli ingressi del timer standard del microcontrollore.

Applicazioni

Apparecchiature per server e data center:Servitore di raffreddamento a lame, telaio di server 1U e 2U e apparecchiature di rete che utilizzano ventilatori sottili da 80 mm in posizioni di rack limitate in altezza.

Infrastrutture di telecomunicazione:Elettronica della stazione base, attrezzature per uffici centrali e telaio di rete di livello operatore che richiedono ventilatori sottili con lunga durata di vita e monitoraggio tachico.

pannelli di controllo industriali:raffreddamento a pannello nei controller di automazione, nell'elettronica di azionamento e negli involucri di computer industriali con una profondità limitata della cavità del ventilatore.

Elettronica di apparecchiature medicheFornitura di alimentazione e raffreddamento dell'elettronica nei dispositivi medici compatti in cui è richiesto un funzionamento silenzioso (31 dB) e una certificazione UL.

Domande frequenti

D1: Perché scegliere il ventilatore 109P0824H701 a 15 mm di profondità piuttosto che un ventilatore a 80 mm di profondità?

La ragione principale è fisica: quando la profondità della cavità del ventilatore disponibile è di 1524 mm, un ventilatore da 25 mm non si adatta.Il 109P0824H701 è anche più silenzioso di molti ventilatori da 25 mm alla stessa tensione il 31 dB (A) di rumore riflette il carico della lama inferiore su un girante sottile. Compromesso: meno flusso d'aria di un ventilatore a piena profondità a tensione simile.

D2: Su cosa si basa la durata di vita di 40.000 ore?

La durata di vita del Sanyo Denki è di 40.000 ore a una temperatura di funzionamento presunta.la durata effettiva di esercizio può essere significativamente inferiore a 25°CIn impianti in cui la temperatura ambientale della cavità del ventilatore è elevata (30-50°C), la durata di vita è ridotta proporzionalmente.La sostituzione prevista alla successiva manutenzione prevista è preferibile al funzionamento fino al guasto.

D3: La tensione minima di funzionamento di 14 V influisce in modo significativo sulle prestazioni?

A 14 V (58% di 24 V nominali), il ventilatore funziona a circa 1800 RPM ben al di sotto della velocità nominale, con flusso d'aria ridotto.il ventilatore avvia e mantiene in modo affidabile la rotazione a 14 VIl limite superiore di 27,6 V (115% di 24 V) garantisce un funzionamento sicuro in condizioni di sovratensione transitoria.

D4: 109P0824H701 è un sostituto diretto di altri ventilatori da 80×80×15 mm della stessa classe di tensione?

La compatibilità fisica richiede l'adeguamento delle dimensioni della faccia 80×80×15 mm e l'alimentazione a corrente continua a 24 V.La compatibilità elettrica richiede che il connettore a 3 fili del ventilatore di ricambio corrisponda al connettore di accoppiamento nell'apparecchiatura alcuni ventilatori utilizzano case di connettori diverse- Confirmare che la direzione di rotazione della lama corrisponde all'originale: la direzione inversa del flusso d'aria riduce il raffreddamento effettivo.Le varianti della serie Sanyo Ace 80 di Sanyo Denki coprono una gamma di velocità e livelli di flusso d'aria entro lo stesso percorso di 80×80×15 mm.
