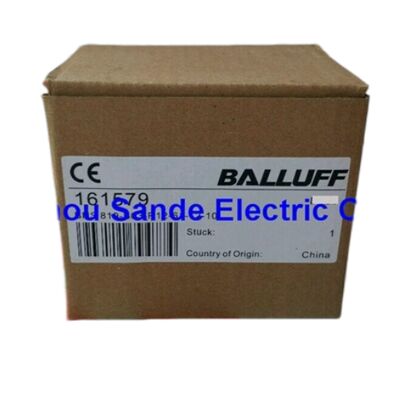

Balluff BNS819-B03-R12-61-12-10.

Numero della parte:BNS819-B03-R12-61-12-10Codice dell' ordine Balluff:BNS0298Produttore:Balluff GmbHTipo:Interruttore meccanico di limite di posizione multiplaStile:61Versione:Contatto di scattoNumero di posizioni degli interruttori:3 (azionatori di pistoni a rulli)Stile del piombo:RulliDistanza (T):12 mm tra le posizioni degli interruttoriCorrente continua:6 A per posizione di interruttoretensione di funzionamento nominale:250 VAC per posizione di interruttoreVelocità di avvicinamento:60 m/min massimoMateriale di alloggiamento:Alumini, anodizzatoDimensioni:79 × 48 × 63 mmInstallazione:VerticaleDirezione di avvicinamento:Lungo, parallelo alla superficie di fissaggioPrincipio di funzionamento:Posizione dell'interruttore: Meccanica (contatto a scatto)Condizione:Nuovo / eccedente

Visualizzazione

IlBalluff BNS819-B03-R12-61-12-10(codice d'ordine BNS0298) è un interruttore meccanico a tre posizioni con camme un alloggiamento in alluminio compatto contenente tre interruttori a pistoni a rulli a 12 mm di distanza, azionati indipendentemente,ciascuna con azione di contatto istantaneo.

La categoria di prodotti è talvolta etichettata come "interruttore limite di posizione multipla" o "interruttore di posizione di riga", ma la sua funzione fisica è specifica:una camma di azionamento lineare o rotante o un cane passa lungo la lunghezza del sensore, premendo ciascuno dei tre rulli in sequenza mentre l'elemento della macchina percorre la sua corsa.

Ogni rullo azionerà il proprio interruttore di scatto indipendente in una posizione definita in quel percorso, fornendo tre segnali di posizione discreti da un corpo sensore.

Questo modello di progettazione soddisfa una necessità di applicazione coerente nell'ingegneria delle macchine utensili e dell'automazione:che conferma che un asse a più posizioni o un meccanismo di fissaggio ha raggiunto una delle diverse posizioni discrete, ciascuno dei quali richiede un segnale di conferma elettrico separato.

Esempi includono una torretta utensile a tre posizioni in cui ogni stazione richiede una conferma indipendente; un cilindro di fissaggio che deve confermaree posizioni completamente estese indipendentemente; e tabelle di indici in cui tre posizioni angolari richiedono segnali di feedback di posizione separati per la logica di blocco di sicurezza della macchina.

Il meccanismo di contatto a scatto produce un'azione di commutazione nitida e a basso rimbalzo mentre il rullo viene premuto dall'attuatore di passaggio.

Snap contacts switch at a defined force threshold and provide a clean ON/OFF transition rather than the gradual resistance change of spring contacts — this characteristic makes them appropriate for machine control circuits where contact bounce or slow transitions could cause false signals in fast PLC scan cycles.

Specificità principali

Tre posizioni indipendenti un'abitazione

Il progetto della serie BNS819 combina tre posizioni di interruttore in un singolo alloggiamento piuttosto che tre interruttori di limite separati montati singolarmente lungo il percorso di percorrenza.

Questa integrazione ha vantaggi diretti di manutenzione e installazione.

in un singolo alloggiamento, le tre posizioni dei rulli sono impostate in fabbrica a 12 mm di distanza (dimensione in T),che elimina il compito di taratura di campo di posizionamento di tre interruttori individuali alle spaziature corrette lungo una staffa.

Quando l'alloggiamento è montato e la camma o il cane di azionamento è progettato per l'ampiezza di 12 mm, tutte e tre le posizioni sono automaticamente nelle posizioni longitudinali corrette.

In scenari di retrofit e manutenzione, replacing a failed three-position switch assembly is a single part swap with one mounting operation and one cable reconnection — rather than three independent operations for three individually mounted switches.

Per i calcoli dei tempi di fermo della macchina, questo rappresenta un significativo risparmio di tempo quando l'interruttore si trova in un luogo scomodo che richiede un significativo smontaggio per l'accesso.

Meccanismo di contatto di scatto

Il meccanismo di contatto istantaneo (descritto anche come "snap-action") immagazzina l'energia meccanica in una molla che si rilascia bruscamente in un punto di attivazione definito la forza di azionamento supera una soglia,la molla passa da uno stato stabile all'altro, e i contatti cambiano stato in modo rapido e pulito.

Il tempo di transizione del contatto è dell'ordine di microsecondi, che è abbastanza veloce da impedire il riscaldamento dell'arco e il rimbalzo che produrrebbe un movimento di contatto lento e graduale.

per i circuiti di controllo delle macchine utensili in cui l'interruttore di posizione alimenta un ingresso PLC e la scansione PLC legge lo stato di ingresso entro 10 ms,gli interruttori a contatto rapido forniscono la transizione pulita necessaria per una lettura affidabile dello stato.

A slow-acting switch's extended transition period can cause a PLC scan to read the intermediate state as either true or false unpredictably — snap contacts eliminate this ambiguity by transitioning faster than any reasonable PLC scan interval.

Capacità di cambio di carico diretto 6A / 250VAC

La capacità nominale di 6A/250VAC di ciascuna posizione di interruttore copre la capacità corrente di interruttore diretto di una gamma significativa di carichi industriali: bobine di relé, bobine di valvola solenoide, lampade di indicazione,e i moduli di ingresso PLC funzionano tutti bene entro questo rating.

Per l'avvio del motore o per altri carichi ad alto carico, verificare la corrente di carico rispetto ai dati di resistenza al contatto di Balluff e un relè intermedio è raccomandato quando i contattori del motore o altri dispositivi ad alta pressione sono collegati direttamente ai contatti.

A tensioni di circuito di 12 V di corrente continua o 24 V di corrente continua, comuni nei sistemi di controllo delle macchine basati su PLC, il valore di contatto di 250 VAC/6 A dell'interruttore fornisce un margine sostanziale rispetto ai requisiti di carico effettivo.Canali di ingresso PLC standard a corrente continua di 24 V attingono 515 mA; la classificazione 6A fornisce un fattore superiore a 400:1 su questo carico, garantendo che l'usura di contatto alle correnti di carico di ingresso del PLC sia trascurabile durante tutta la vita di servizio meccanico dello switch.

Domande frequenti

D1: Quale configurazione dell'attuatore è necessaria per attivare tutte e tre le posizioni dei rulli?

Il BNS819-B03-R12-61-12-10 ha tre posizioni di pistoni a rulli a 12 mm di distanza dal centro in una disposizione longitudinale, con i rulli accessibili lungo la superficie di avvicinamento.La macchina deve essere dotata di un cam o di un cane di azionamento montato sull'elemento in movimento, con una lunghezza del profilo sufficiente a premere ciascuno dei tre rulli mentre attraversa la lunghezza del corpo dello interruttore.

La larghezza della camma deve essere progettata in modo da abbassare completamente il rullo in ogni posizione e liberarlo prima del rullo successivo. La distanza di 12 mm definisce il requisito di passo della camma.

Per l'avvicinamento parallelo all'asse lungo dell'alloggiamento, la camma attraversa tutte e tre le posizioni in sequenza.

Q2: Qual è la configurazione di contatto (NO, NC o entrambe) di ciascuna posizione dello interruttore?

The snap contact version of the BNS819 series provides the standard contact configuration defined by Balluff for this series — typically a change-over (CO) contact providing both NO and NC outputs from each position, consentendo all'installatore di utilizzare una delle due logiche di contatto al terminale del pannello di controllo.

Refer to Balluff's BNS0298 wiring diagram and terminal assignment documentation for the specific contact arrangement at each of the three switch positions and the terminal numbering for the housing's electrical connection.

D3: Il BNS819-B03-R12-61-12-10 può essere utilizzato con una camma rotante e un cane lineare?

Balluff progetta l'interruttore di posizione multipla BNS819 per l'approccio longitudinaleviaggiare attraverso le posizioni di commutazione in sequenza.

Sono possibili applicazioni a camma rotante se la geometria della camma presenta ogni rullo a turno all'angolo e alla velocità di avvicinamento corretti.

La velocità massima di avvicinamento di 60 m/min (1 m/s) si applica alla velocità tangenziale della camma al punto di contatto del rullo nelle applicazioni rotanti.Verificare che la geometria del profilo della camma corrisponda al colpo del pistone del rullo e alla geometria di contatto prima di applicare l'interruttore a un attuatore rotativo.

D4: L'alluminio è messa a terra e deve essere messa a terra separatamente?

Il rivestimento in alluminio anodizzato della serie BNS819 è l'alloggiamento strutturale del meccanismo di commutazione.

In impianti in cui l'alloggiamento può accumulare carica statica o è utilizzato in circuiti in cui l'alloggiamento potrebbe essere a potenziale (come i telai delle macchine non ancorate),il collegamento dell'alloggiamento alla terra protettiva tramite l'hardware di montaggio è una pratica raccomandata secondo la norma IEC 60204-1 per la sicurezza delle macchine.

Le istruzioni di installazione di Balluff per la serie BNS819 forniscono le specifiche indicazioni di messa a terra per la configurazione BNS0298.

D5: Come è collegato elettricamente il BNS819-B03-R12-61-12-10? quale terminazione è fornita?

Il BNS0298 utilizza connessioni terminali interne all'interno dell'alloggiamento ′′ la designazione "116" nella codifica della serie BNS Balluff si riferisce a uno stile di connessione del compartimento terminale,che consente al cablaggio di campo di avvitare i terminali all'interno dell'alloggiamento piuttosto che un cavo pre-cablato o un connettore esterno.

L'installatore passa il cablaggio di comando attraverso il punto di ingresso dell'alloggiamento e lo collega alle posizioni terminali numerate corrispondenti ai contatti di ciascuna posizione dell'interruttore.

Questo metodo di chiusura è comune per gli impianti fissi di macchine in cui l'interruttore è montato in modo permanente e la sostituzione del campo comporta un'altra chiusura alla striscia terminale dell'alloggiamento.
