"Minebea NMB Fan 1608KL-05W-B59 1608KL05WB59

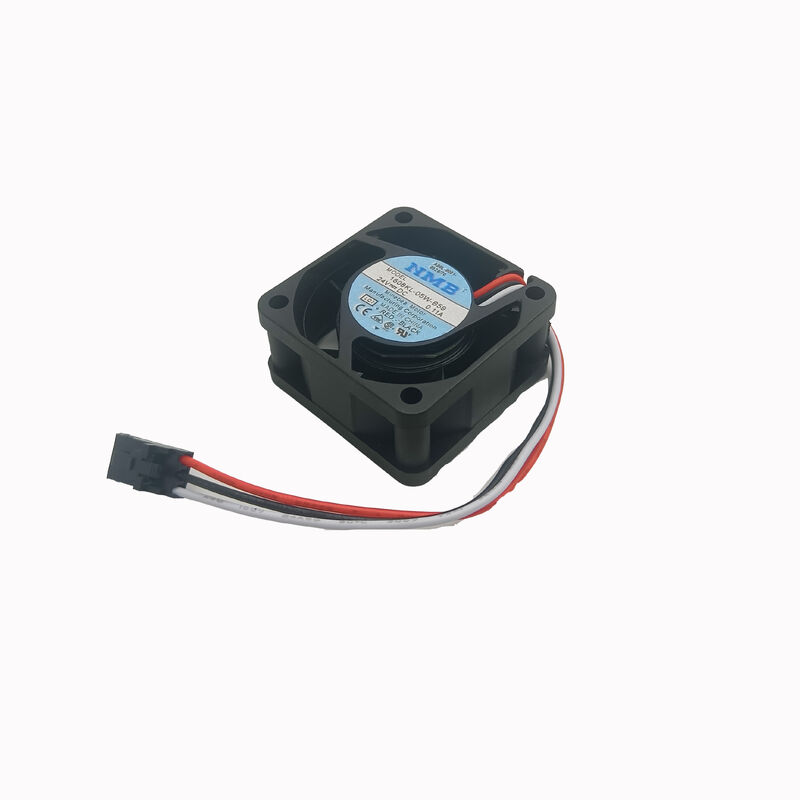

1608KL-05W-B59 NMB Minebea 40mm DC Fan 24V / 9.5 CFM / 3-Wire Alarm / Ball Bearing / FANUC 30i/31i/32i CNC Cooling

Ventilatore DC compatto da 40 mm per il raffreddamento a controllo CNC FANUC

Il 1608KL-05W-B59 è il ventilatore assiale a corrente continua da 40×40×20 mm di NMB per la posizione di montaggio 4020 (40 mm di diametro, 20 mm di profondità).e applicazioni di raffreddamento di contenitori per piccoli apparecchi elettroniciA 24 V e con un sensore a 3 fili bloccato, questo ventilatore è specificatamente identificato come ventilatore di raffreddamento del sistema CNC FANUC, in riferimento al numero di assemblaggio FANUC A90L-0001-0528.

Il fattore di forma di 40 mm rende questo ventilatore invisibile nel contesto di grandi armadi di trasmissione. raffredda singoli moduli, assemblaggi di display,e controllare i PCB a distanza ravvicinata piuttosto che ventilare un intero armadio.

Specificità principali

Sensore del rotore bloccato da 3 fili

Il terzo filo fornisce il segnale del sensore del rotore bloccato, una caratteristica fondamentale per l'integrazione del sistema CNC FANUC:

FANUC CNC fan alarm:I comandi CNC delle serie FANUC 30i, 31i e 32i monitorano l'uscita della velocità del ventilatore sul terzo filo di ventilatori di raffreddamento come il 1608KL-05W-B59.Quando la velocità del ventilatore scende al di sotto della soglia indica un guasto del cuscinetto o un blocco del ventilatore il CNC genera un allarme di guasto del ventilatoreQuesto preavviso consente all'operatore di pianificare la manutenzione prima che si verifichi un danno alla scheda di comando legato al calore.

Protezione del rotore bloccata:Se il ventilatore è completamente bloccato (paletta bloccata o cuscinetto bloccato), l'uscita del rotore bloccato segnala velocità zero.La maggior parte dei sistemi CNC risponde con un allarme immediato piuttosto che aspettare che la protezione termica si attiva proteggendo l'elettronica che il ventilatore raffredda.

Applicazioni

Sistema di raffreddamento del pannello di controllo FANUC CNC:Ventilatori da 40 mm nei gruppi di display di controllo della serie FANUC 30i/31i/32i e nelle posizioni di raffreddamento del pannello LCD.

con un'intensità di potenza di potenza superiore a 1000 Wraffreddamento mirato per singoli PCB, schede di controllo dell'asse e servo-interfaccia all'interno di armadi di controllo CNC FANUC.

Riscaldamento di PCB per elettronica industriale:Applicazioni generali di ventilatori da 40 mm a corrente continua a 24 V nei controller di automazione industriale, nelle schede di interfaccia dell'azionamento e nell'elettronica di controllo compatta.

Domande frequenti

D1: Quali modelli FANUC utilizzano il 1608KL-05W-B59 (A90L-0001-0528)?

Il 1608KL-05W-B59 è confermato per le serie FANUC 30i, 31i,configurazioni di controllo CNC 32i specifici per unità di controllo di tipo LCD e gruppi di controllo CNC indipendenti (A02B-0303-C103 e relativi numeri di gruppo). Utilizzato anche in configurazioni CNC avanzate, tra cui centri di lavorazione a 5 assi, sistemi di tornitura e controlli di macchine di rettifica utilizzando queste serie CNC.

D2: Quali codici di allarme del ventilatore genera un 1608KL-05W-B59 non funzionante in un comando FANUC?

I comandi CNC FANUC con monitoraggio del ventilatore generano l'allarme DS0300 (ventilatore di raffreddamento fermato) o codici di allarme equivalente del sistema quando il segnale di velocità del ventilatore a 3 fili indica zero giri al minuto.Questo allarme appare come un avvertimento giallo o interrompe il funzionamento dell'asse a seconda della configurazione del sistemaUn allarme FANUC DS0300 di una serie di 30i/31i/32i punta direttamente sul ventilatore di raffreddamento

D3: C'è una differenza tra 1608KL-05W-B59-L00 e 1608KL-05W-B59 senza suffisso?

Il suffisso -L00 nel sistema di denominazione di NMB identifica la lunghezza del filo di piombo standard L00 indica in genere una lunghezza di piombo standard (senza suffisso)..11A varianti).confermare l'attuale revisione richiesta dalla documentazione di manutenzione del sistema FANUC o confrontare le specifiche attuali dell'etichetta originale del ventilatore con le varianti disponibili.

D4: 1608KL-05W-B59 può essere installato in qualsiasi orientamento?

Sì ️ ventilatori a cuscinetto a sfera funzionano in modo affidabile in tutti gli orientamenti di montaggio (orizzontale, verticale, invertito).In gruppi di pannelli di controllo FANUC, il ventilatore può essere montato in vari orientamenti a seconda della specifica configurazione di comando la progettazione del cuscinetto a sfera non è limitata dall'orientamento.
