Amplificatore di servomotore Smart HAAS usato 45A 93-32-3551J

HAAS 93-32-3551J BL Smart Servo Amplifier, 45A, NGC Axis Drive

Visualizzazione

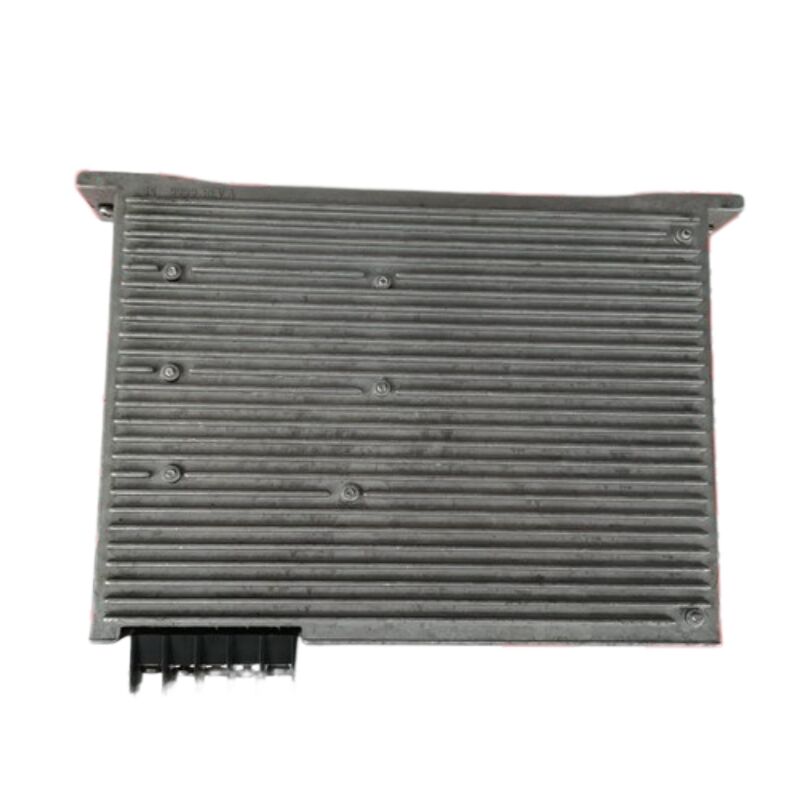

IlHAAS 93-32-3551Jè un amplificatore servo intelligente senza spazzole da 45 ampere il modulo di azionamento dell'asse medio della famiglia di servo amplificatori NGC (Next Generation Control) di HAAS Automation.45A BL SMART"si trova tra il modulo 30A e le unità più pesanti 60A e 90A,ed è l'amplificatore di scelta per gli assi di alimentazione a medio carico che appaiono più frequentemente nella gamma di prodotti VMC e torni di HAAS.

Questa unità è offerta incondizione utilizzata / eccedentee viene presentato come estratto da una macchina HAAS NGC. Buyers seeking a cost-effective path to restoring an axis on an NGC-control HAAS machine will find this a direct functional replacement for any 93-32-3551J or the superseded 32-3551J that it was itself designed to replace.

Specifiche verificate

Dove il 93-32-3551J si inserisce nell'architettura HAAS NGC

Le macchine HAAS NGC distribuiscono il controllo del movimento su singoli moduli amplificatori ad asse, ognuno alimentato da un bus CC condiviso a 320 V. That bus is maintained by the Vector Drive assembly — the machine's central power conversion unit — which rectifies the incoming three-phase mains supply to a stable high-voltage DC rail and distributes it to every servo amplifier in the cabinet.

Quando il controllo NGC ordina un movimento sull'asse servito dall'amplificatore, lo stadio di alimentazione dell'amplificatore trasforma l'energia del bus DC in una frequenza variabile,uscita trifase di ampiezza variabile al servomotoreL'encoder del motore trasmette dati di posizione e velocità per chiudere il circuito, e la linea di comunicazione digitale dell'amplificatore al comando segnala continuamente lo stato dell'asse, le condizioni di guasto,e stato termico.

All'interno dell'armadio elettrico NGC, sono utilizzate quattro dimensioni di amplificatore: 30A, 60A e 90A accanto a questa unità 45A.La differenza è puramente nella classificazione attuale dello stadio di potenza che determina quali assi e quali dimensioni del telaio del motore ogni amplificatore può supportare.

La distinzione "intelligente": comunicazione digitale al controllo NGC

La designazione "BL Smart" non è solo un nome di prodotto. Identifica l'architettura di comunicazione che separa questa generazione di amplificatori dai precedenti amplificatori analogici di HAAS.Nella progettazione dell'amplificatore Smart, ciascun modulo mantiene un collegamento di dati digitali in diretta con il controllo NGC. Questo collegamento trasporta non solo segnali di comando motorio, ma anche informazioni diagnostiche continue: eventi di sovraccarico,stato della tensione del bus, carico termico e codici di guasto.

Quando si verifica un guasto dell'asse, il display di allarme del comando NGC riflette specifiche,guasti identificati in codice derivanti direttamente dal monitoraggio interno dell'amplificatore piuttosto che richiedere a un tecnico di dedurre la causa dai messaggi di errore generici dell'asseQuesta granularità diagnostica è uno dei vantaggi pratici quotidiani dell'architettura degli amplificatori intelligenti per il personale di manutenzione.

Il prefisso "BL" sta per Brushless, confermando che questo amplificatore è progettato per e dovrebbe essere abbinato ai servomotori AC brushless di HAAS.W) e il cavo di feedback del codificatore del motore sono entrambi collegati alla parte anteriore dell'amplificatore, mantenendo ordinato il cablaggio e la verifica della connessione durante l'installazione o la sostituzione.

Rifrescamento passivo: cosa significa per l'impianto

A differenza di alcuni amplificatori servo che incorporano i propri ventilatori di raffreddamento interni, il 93-32-3551J utilizza una gestione termica passiva attraverso il suo corpo dissipatore di calore.L'armadio elettrico NGC gestisce il flusso d'aria a livello di alloggiamento. la documentazione di servizio HAAS identifica un ventilatore di raffreddamento per armadio come parte del sistema di amplificazione;tale ventilatore deve funzionare a 120 V CA e deve essere confermato funzionante ogni volta che vengono esaminate condizioni di sovra-temperatura dell'amplificatore.

Il sensore di sovra-temperatura nell'amplificatore si attiva a 90°C. In pratica, questa soglia è raramente raggiunta in cicli di lavoro normali quando il flusso d'aria del gabinetto è libero.I guasti di sovra-temperatura nel campo sono quasi sempre associati a percorsi di ventilazione bloccati, un ventilatore di gabinetto difettoso, o lavorazione a ciclo di lavoro elevato con tempo di permanenza insufficiente per la dissipazione del calore.

Compatibilità con le macchine HAAS NGC

Il 93-32-3551J è utilizzato su un'ampia sezione trasversale di macchine HAAS NGC ovunque sia specificato un amplificatore ad asse 45A.

Centri di lavorazione verticali (VMC):X, Y, Z e assi rotanti su macchine della serie VF in cui la dimensione del motore rientra nell'involucro dell'amplificatore 45A.

Centri di svolta:Azionamenti dell'asse Z e dell'asse X sui torni della serie ST, nonché gli attrezzi in funzione e gli azionamenti di orientamento dell'asse C sulle configurazioni di rotazione.

Centri di lavorazione orizzontali:Assi di alimentazione su orizzontali della serie CE che richiedono azionamenti ad asse di media potenza.

Tavoli rotanti e trunnion:Prodotti rotanti HRT e TRT accoppiati a comandi NGC in cui il motore dell'asse rotante corrisponde alla corrente nominale di questo amplificatore.

Verificare sempre la potenza di corrente dell'amplificatore specificata per l'asse specifico su un numero di serie di una macchina specifica.Un asse 30A o 60A della stessa macchina non è servito da questa unità■ solo gli assi designati da 45A.

Famiglia di amplificatori intelligenti HAAS

Nota di compatibilità intergenerazionale:HAAS ha confermato nella documentazione di servizio NGC che i nuovi amplificatori digitali (serie 93-5088) sono pienamente compatibili con gli amplificatori intelligenti BL.Ciò significa che un 93-5089 (45A Digital Amp) può sostituire un 93-32-3551J in una macchina NGC se lo Smart Amplifier non è disponibile, senza richiedere altre modifiche alla configurazione della macchina.

Requisiti di sicurezza per la sostituzione

Il bus a 320 V di corrente continua che alimenta questo amplificatore presenta un rischio di elettrocuzione fatale durante e immediatamente dopo il funzionamento della macchina.dopo aver premuto [POWER OFF] e bloccato l'interruttore principaleAspetta un attimo.minimo di cinque minutiprima di aprire l'armadio elettrico, la luce di segnalazione dell'alta tensione del Vector Drive deve essere completamente spenta prima di ogni contatto con i terminali dell'amplificatore o con i collegamenti del bus.Questo periodo di attesa non è facoltativo. I condensatori del bus nel Vector Drive conservano la carica letale dopo la rimozione dell'alimentazione e la scarica progressiva in diversi minuti..

Quando si sostituisce l'amplificatore, scaricare e compilare sempre la lista di controllo del rapporto di ispezione dell'amplificatore di HAAS prima di scollegare qualsiasi componente.Questo controllo strutturato distingue un guasto dell'amplificatore da un guasto del motore corto o del cavo, se non risolto prima dell'installazione della sostituzione, danneggerà immediatamente la nuova unità.

Domande frequenti

D1: Che cosa significa il prefisso "93-" sul numero di parte 93-32-3551J, e si differenzia dal 32-3551J originale?

Il prefisso "93-" sui numeri delle parti HAAS identifica le parti che possono includere una quantità di componenti rifatti questo è indicato direttamente sul portale ufficiale delle parti HAAS.Il 93-32-3551J è l'attuale componente di sostituzione di HAAS per il 32-3551J originaleI due sono funzionalmente intercambiabili:il 93-32-3551J si installa direttamente in qualsiasi posizione della macchina in cui in precedenza si trovava un 32-3551J senza necessità di modifiche di configurazioneQuando si cerca una sostituzione, il 93-32-3551J è il riferimento corrente corretto indipendentemente dalla variante con cui la macchina è stata originariamente costruita.

D2: Il LED FAULT rosso si accende sull'amplificatore. Questo significa che l'amplificatore deve essere sostituito?

Non necessariamente, e la documentazione di servizio HAAS raccomanda un'indagine strutturata dei guasti prima di condannare l'amplificatore.Un LED FAULT rosso può essere innescato da diverse condizioni esterne all'amplificatore stesso: un cortocircuito del motore, un cavo di alimentazione del motore danneggiato, un blocco meccanico sull'asse che ha causato un evento di sovraccarico, o bassa tensione del bus da un problema di Vector Drive.La sequenza di diagnosi corretta è quella di controllare la cronologia di allarme della macchina per gli allarmi di sovraccarico precedenti un evento di sovraccarico (che suggerisce un incidente piuttosto che un guasto dell'amplificatore), quindi effettuare un controllo della resistenza tra i terminali del cavo motore e la terra per escludere un cortocircuito del motore o del cavo.Sostituire un amplificatore su una macchina con un cortocircuito non risolto danneggerà immediatamente l'unità di sostituzione.

D3: Il 93-32-3551J può essere utilizzato su qualsiasi asse HAAS o deve corrispondere alle specifiche originali dell'asse?

L'HAAS assegna le frequenze di corrente specifiche dell'amplificatore ad assi specifici in base al servomotore montato su quell'asse.L'installazione di un amplificatore da 45 A su un asse progettato attorno a un amplificatore da 30 A o 60 A avrà prestazioni inferiori (se sottocosto) o sarà un costo inutile senza benefici funzionali (se troppo grande)Il controllo NGC comunica digitalmente con ogni amplificatore a asse e lo configura all'avvio utilizzando parametri che includono l'asse e il tipo di amplificatore attesi. Always confirm the amplifier rating for the specific axis on the specific machine serial number — either via the machine's electrical schematic or the HAAS serial-number-indexed parts lookup — before ordering.

D4: Questa unità è indicata come usata. Cosa si deve verificare prima di installare una 93-32-3551J usata?

Prima ispezione visiva: cercate segni di ustioni, condensatori gonfi o rotti, danni da calore intorno all'area del transistor di potenza del dissipatore di calore e eventuali segni di infiltrazione di liquido di raffreddamento contaminato.Controllare che il blocco terminale di uscita del motore (U/V/W) e i punti di collegamento del bus CC non mostrino segni di arco o surriscaldamento. prima dell'installazione,eseguire un controllo della resistenza dal terminale RED sull'amplificatore alla terra con il motore disconnessoSe l'unità passa i controlli visivi e di resistenza, installala, accendi,e confermare che il LED verde POWER ON si accende e nessun LED FAULT appare nello stato di pronto funzionamento prima di comandare il movimento dell'asse.

D5: Il 93-32-3551J è compatibile con le macchine VMC e il tornio NGC?

Sì, l'hardware dell'amplificatore è lo stesso indipendentemente dal tipo di macchina.Il 93-32-3551J è un modulo di amplificatore per assi di uso generale utilizzato in qualsiasi macchina HAAS con piattaforma NGC in cui è specificato un amplificatore da 45A, i centri di tornitura della serie ST, gli assi orizzontali della serie EC e gli assi della tavola rotante utilizzano tutti la stessa famiglia di amplificatori.Il controllo NGC configura il comportamento dell'amplificatore per l'asse specifico attraverso il suo collegamento di comunicazione digitale, il modulo fisico stesso non ha alcuna restrizione di tipo di macchina. Ciò che conta è che la corrente nominale (45A) corrisponda alle specifiche dell'asse nella macchina specifica,che è confermato da un numero di serie o da disegni elettrici della macchina.
