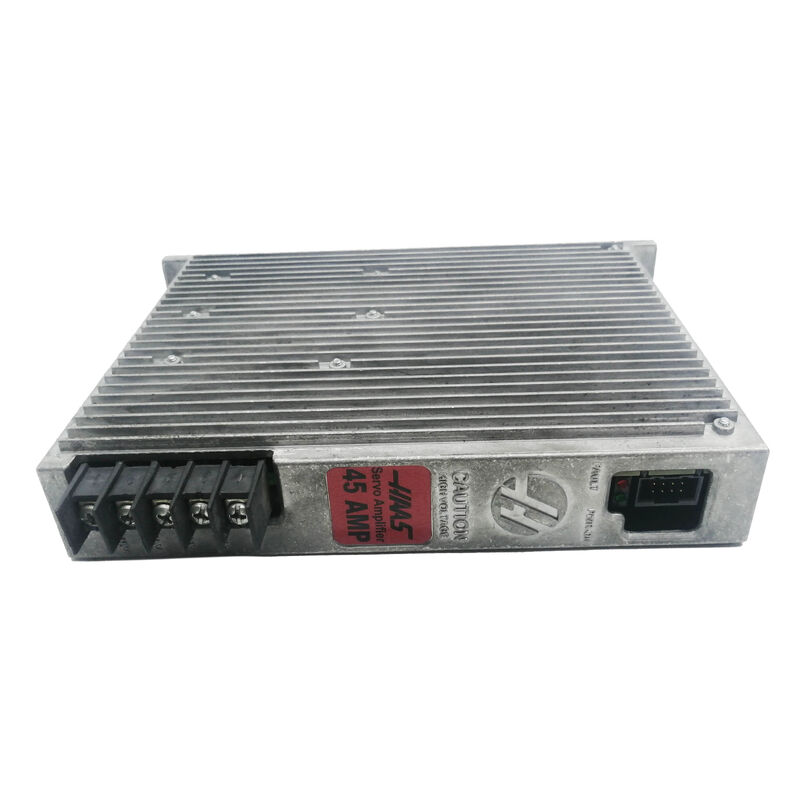

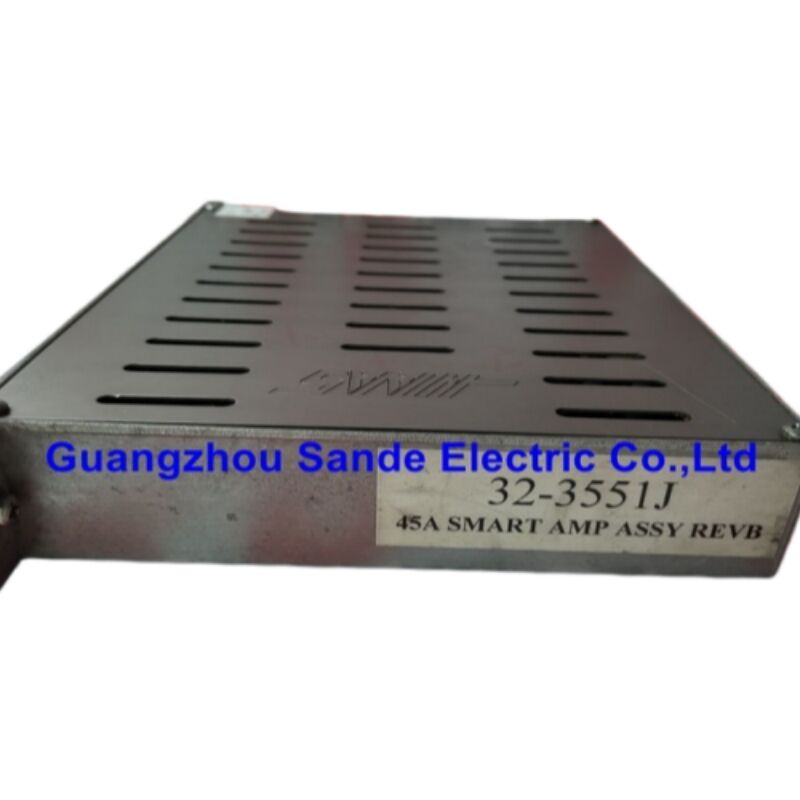

Amplificatore Servo HAAS 32-3551J — Smart Amp BL da 45A, Riparazione e Sostituzione Aftermarket

Il Componente Che Mantiene in Funzione l'Asse HAAS

Ogni asse su una macchina CNC HAAS dipende dal corretto funzionamento di un componente dietro lo sportello del pannello: l'amplificatore servo. Il 32-3551J — anche referenziato come 93-32-3551J nella numerazione aggiornata dei componenti HAAS — è l'amplificatore Smart BL da 45 ampere assegnato agli assi di medio carico su un'ampia gamma di centri di lavoro verticali, centri di lavoro orizzontali e torni HAAS che eseguono il Next Generation Control (NGC).

Quando questo amplificatore si guasta, quell'asse si ferma. Nessun movimento manuale, nessuna esecuzione del programma, nessuna produzione. Ottenere una sostituzione testata sulla macchina il più velocemente possibile è l'unica priorità — ed è esattamente qui che entrano in gioco la riparazione aftermarket e le unità di sostituzione personalizzate.

Specifiche Tecniche

Come il 32-3551J si inserisce nel Sistema di Azionamento HAAS

Le macchine HAAS utilizzano un'architettura di alimentazione centralizzata. Il Vector Drive — o sulle macchine più piccole, il Minimill Power Supply (MMPS) — rettifica la tensione di linea AC in ingresso e genera un bus DC da 320–340 V condiviso che attraversa il mobile di controllo. Ogni amplificatore servo attinge da quel bus e converte la potenza DC in un'uscita AC trifase precisamente controllata per il suo motore assegnato.

Il 32-3551J si trova nel rack degli amplificatori, riceve i 320 V DC da un lato ed eroga corrente a frequenza e ampiezza variabili al motore servo dall'altro. La comunicazione con il controller NGC avviene in digitale, il che rende questi amplificatori "Smart" diversi dai vecchi design analogici — l'amplificatore non si limita a seguire un comando di tensione, ma riporta attivamente il suo stato, la temperatura, i codici di errore e l'assorbimento di corrente al controllo. Questo anello di feedback digitale è ciò che abilita le diagnostiche di allarme dettagliate per cui sono note le macchine HAAS NGC.

Quando l'amplificatore sviluppa un guasto, il LED rosso sul pannello si accende e il CNC visualizza tipicamente un allarme specifico dell'amplificatore servo sullo schermo di controllo, indicando direttamente l'asse interessato. Questo è utile per la diagnostica, ma il processo di riparazione o sostituzione sottostante richiede comunque che la macchina sia completamente diseccitata e che il bus DC da 320 V sia confermato scarico prima che inizi qualsiasi lavoro.

Perché la Riparazione Aftermarket e la Sostituzione Personalizzata Hanno Senso

Il 93-32-3551J è stato elencato come discontinuato dal produttore, il che significa che l'approvvigionamento diretto di nuovi componenti tramite gli HAAS Factory Outlet (HFO) non è più garantito per tutte le regioni e i livelli di scorte. Questo è un problema reale quando un amplificatore si guasta su una macchina di produzione.

La riparazione aftermarket e le unità di sostituzione controllate di qualità colmano questa lacuna — e in molti casi, rappresentano la scelta finanziaria più intelligente anche quando le scorte OEM sono disponibili. Ecco il quadro pratico:

Costo. Un nuovo amplificatore servo HAAS OEM da 45A, quando disponibile, solitamente si aggira tra i $1.500 e i $1.750 tramite canali aftermarket. La riparazione professionale di un'unità guasta costa significativamente meno e restituisce le stesse prestazioni elettriche se eseguita correttamente.

Velocità. Le officine specializzate nella riparazione di componenti CNC che dispongono di attrezzature di test HAAS dedicate possono spesso riparare un'unità in tempi più brevi rispetto all'attesa dei tempi di consegna OEM, in particolare al di fuori del Nord America.

Personalizzazione. Per le officine che utilizzano configurazioni di macchine modificate, disposizioni di assi non standard o macchine che sono state ricontrollate, i fornitori aftermarket possono reperire e configurare amplificatori sostitutivi per soddisfare i requisiti elettrici e firmware specifici dell'installazione — qualcosa che i canali OEM raramente offrono.

Sostituzione preventiva dei componenti. I processi di riparazione di qualità vanno oltre la risoluzione del guasto immediato. Condensatori, circuiti driver di gate e altri componenti con caratteristiche di invecchiamento note vengono spesso sostituiti in modo proattivo durante una riparazione professionale, estendendo la vita utile effettiva dell'unità ricostruita oltre quanto si otterrebbe con una semplice riparazione del guasto.

Modalità di Guasto Comuni — Cosa Controllare Prima di Ordinare

Non ogni allarme dell'asse significa che l'amplificatore sia guasto. Prima di rimuovere il 32-3551J, un controllo sistematico fa risparmiare tempo e denaro.

LED FAULT Rosso, nessun movimento sull'asse. Questa è la classica presentazione di guasto dell'amplificatore, ma un blocco meccanico sull'asse, un avvolgimento del motore servo in corto circuito o un guasto del cavo possono produrre sintomi identici. Scollegare i cavi del motore dall'uscita dell'amplificatore e controllare la resistenza dell'avvolgimento del motore verso terra — una lettura bassa o un corto circuito indica il motore, non l'amplificatore.

L'asse funziona in modo irregolare o oscilla. Nella maggior parte dei casi, si tratta di un problema di parametri di controllo o di un problema di feedback dell'encoder piuttosto che di un guasto hardware dell'amplificatore. Verificare il cavo e il connettore di feedback prima di condannare l'amplificatore.

L'amplificatore rimane freddo, nessun LED verde. Se l'indicatore POWER ON verde non si accende con 320 V DC presenti sul bus, l'alimentatore interno dell'amplificatore è probabilmente guasto. Si tratta di un guasto hardware che richiede riparazione o sostituzione.

Guasto per sovratemperatura. Il sensore di temperatura integrato nell'amplificatore si attiva a 195°F (90°C). Prima di sostituire l'unità, verificare che la ventola di raffreddamento del mobile sia in funzione e riceva la sua corretta alimentazione da 120 VAC. Una ventola di raffreddamento guasta causerà guasti termici su amplificatori altrimenti sani.

Il bus DC collassa quando viene collegato un amplificatore specifico. Uno stadio di uscita in corto circuito nell'amplificatore abbasserà la tensione del bus nel momento in cui viene collegato. Scollegare gli amplificatori uno alla volta monitorando la tensione del bus isola l'unità guasta.

Compatibilità Macchina

Il 32-3551J / 93-32-3551J è utilizzato su un'ampia gamma di macchine dotate di NGC HAAS, più comunemente tra cui:

• Serie VF centri di lavoro verticali (VF-1 fino a VF-12 e più grandi)
• Serie VM fresatrici verticali
• Serie EC centri di lavoro orizzontali
• Serie ST torni e centri di tornitura
• Serie HL torni
• Serie UMC centri di lavoro universali a 5 assi
• Varie configurazioni di assi rotanti e a indice che utilizzano tavole azionate da servo

La classificazione da 45A colloca questo amplificatore nella classe degli assi medi — tipicamente assi X, Y o Z su VMC di medie dimensioni, o l'asse di tornitura principale su torni più piccoli. Assi più pesanti utilizzano le varianti da 60A o 90A; assi ausiliari più leggeri utilizzano l'unità da 30A.

Nota di Sicurezza Prima di Qualsiasi Lavoro

Lavorare sui circuiti degli amplificatori servo comporta tensioni DC letali. Prima di toccare qualsiasi componente nel mobile di controllo HAAS, spegnere completamente la macchina dall'interruttore principale e attendere un minimo di cinque minuti affinché il bus DC ad alta tensione si scarichi. Verificare che la spia HV sul Vector Drive o MMPS sia completamente spenta prima di procedere. Non affrettare mai questo passaggio.

Domande Frequenti

D1: Qual è la differenza tra il 32-3551J e il 93-32-3551J?

Questi due codici articolo si riferiscono allo stesso amplificatore. Il prefisso 93- è la convenzione di numerazione aggiornata di HAAS applicata alla versione attuale del componente nel catalogo. Il 93-32-3551J è il sostituto diretto dell'originale 32-3551J ed è completamente intercambiabile con esso in tutte le macchine HAAS NGC. Quando si cerca una sostituzione, entrambi i numeri restituiranno lo stesso prodotto. Alcuni fornitori aftermarket elencano entrambi i numeri per catturare le ricerche utilizzando entrambi i formati.

D2: Un 32-3551J aftermarket o riparato comunicherà correttamente con il controllo NGC?

Sì, a condizione che l'unità sia stata testata correttamente e che il firmware sia compatibile con la versione del controllo della macchina. Il protocollo di comunicazione digitale tra lo Smart Amplifier e il controllo NGC è a livello hardware e non dipende da codici di licenza o autorizzazione. Un amplificatore riparato correttamente con circuiti di comunicazione funzionanti sarà riconosciuto dal controllo NGC e si comporterà in modo identico a un'unità OEM. Laddove le revisioni del firmware siano una preoccupazione — tipicamente su macchine con aggiornamenti software molto recenti — un fornitore affidabile sarà in grado di corrispondere alla versione richiesta.

D3: La mia macchina mostra un allarme "Axis Drive Fault" — come posso confermare che l'amplificatore sia effettivamente il problema?

Iniziare con gli indicatori fisici sul pannello dell'amplificatore: un LED FAULT rosso fisso con la luce POWER ON verde assente o fioca suggerisce fortemente un guasto hardware dell'amplificatore. Successivamente, scollegare il cavo del motore dall'amplificatore e accendere la macchina — se l'allarme scompare, il problema è il motore o il cavo. Se l'allarme persiste con il motore scollegato e la tensione del bus DC è confermata normale (320–340 V DC), l'amplificatore stesso è il colpevole più probabile. Vale la pena controllare l'inserimento del connettore dell'amplificatore e qualsiasi danno visibile al PCB prima di condannare l'unità, poiché i connettori allentati causano un numero significativo di guasti apparenti dell'amplificatore.

D4: Il 32-3551J può essere utilizzato su assi che originariamente avevano una diversa classificazione di amplificatore?

No — le classificazioni degli amplificatori devono corrispondere alla configurazione dell'asse nella macchina. L'unità da 45A è progettata per assi in cui il motore servo e il carico dell'asse richiedono una corrente entro quell'intervallo. L'installazione di un amplificatore con classificazione inferiore su un asse ad alta richiesta comporterà guasti ripetuti di sovracorrente e un guasto prematuro dell'amplificatore. L'installazione di un amplificatore con classificazione superiore è generalmente innocua elettricamente, ma può produrre guasti relativi ai parametri se il controllo NGC è configurato per attendersi un tipo specifico di amplificatore su quell'asse. Abbinare sempre la classificazione di sostituzione all'originale.

D5: Cosa significa in pratica una sostituzione aftermarket "personalizzata"?

Per la maggior parte delle macchine HAAS NGC standard, un'unità di sostituzione diretta non richiede alcuna personalizzazione — viene spedita pronta per l'installazione. La personalizzazione diventa rilevante in situazioni specifiche: macchine che sono state retrofittate con motori servo diversi che richiedono un profilo di corrente diverso; progetti di retrofit multi-asse in cui il controllo originale è stato sostituito; macchine che operano in ambienti di tensione non standard; o installazioni in cui un cliente richiede parametri preconfigurati caricati nell'amplificatore prima della spedizione per ridurre al minimo i tempi di messa in servizio in loco. Se la tua applicazione è standard, una sostituzione testata in magazzino è tutto ciò di cui hai bisogno. Se stai utilizzando una macchina modificata, discuti la tua configurazione specifica con il fornitore prima di ordinare.
