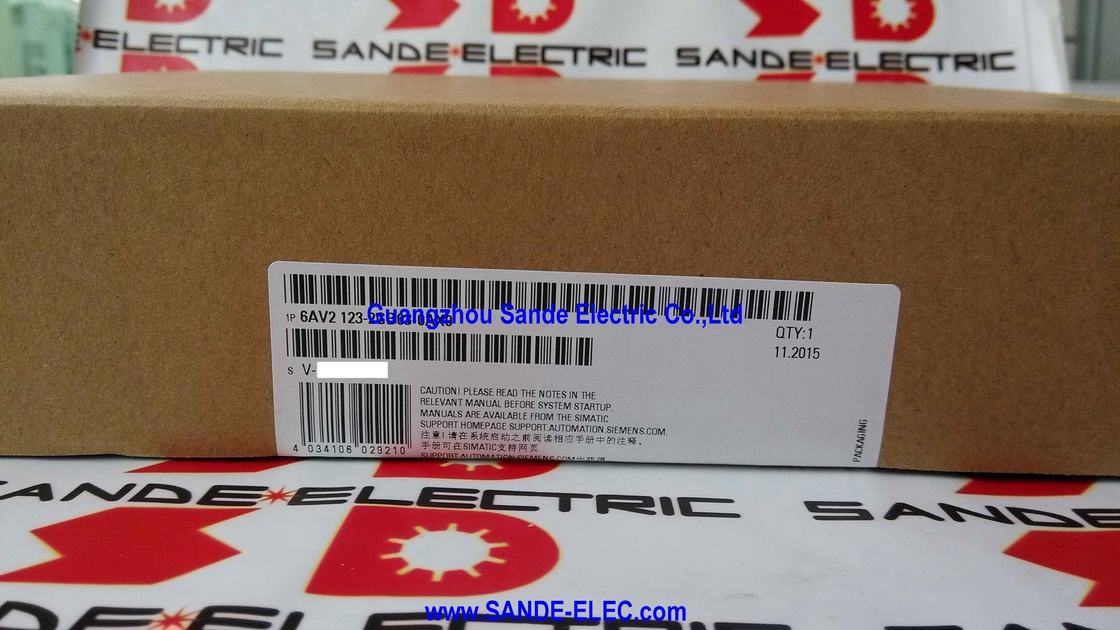

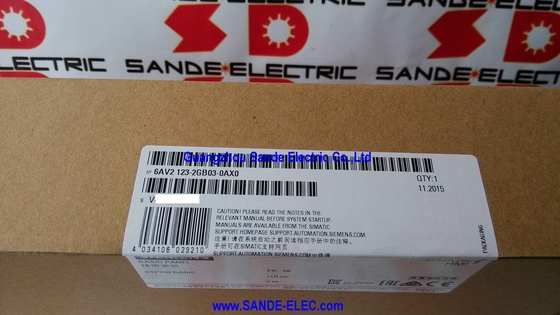

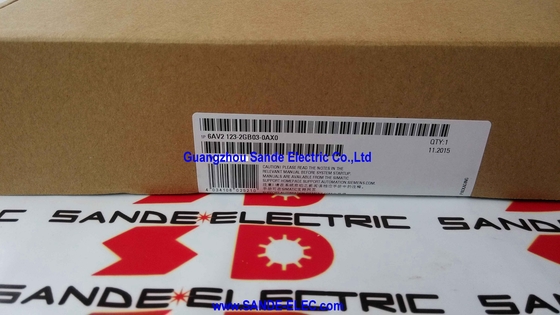

L'interfaccia HMI SIMATICA, il pannello base, la chiave e il tasto 6AV2123-2GB03-0AX0 6AV2 123-2GB03-0AX0 6AV2123-2GBO3-OAXO

Siemens 6AV2123-2GB03-0AX0 ∙ SIMATIC HMI KTP700 Pannello base 7" TFT / 800×480 / Touch + 8 tasti / PROFINET / 24V DC / IP65

HMI compatta che fa più di quanto prometta

Il 6AV2123-2GB03-0AX0 è l'interfaccia elettronica di base KTP700 Basic di Siemens da 7 pollici della gamma SIMATIC Basic Panel."Livello di ingresso" nella famiglia SIMATIC HMI non significa una bassa capacità per la classe di applicazioni bersaglioPer una macchina autonoma, una cella di produzione compatta o una piccola unità di elaborazione, il KTP700 Basic offre tutto il necessario: un touchscreen a colori chiari,tasti di funzione tattile per le operazioni più utilizzate, comunicazione PROFINET al PLC della macchina e 10 MB di memoria per contenere gli schermi, gli allarmi e le ricette per un progetto completo di visualizzazione della macchina.

La designazione "KTP" codifica la modalità operativa: tastiera e touch panel.Gli 8 tasti funzionali lungo il bordo inferiore consentono all'operatore l'accesso fisico diretto ai più importanti comandi della macchina startIn un ambiente di fabbrica rumoroso in cui gli operatori possono indossare guanti o manipolare parti,la risposta tattile di un tasto di funzione fisica è rilevata in modo affidabile in un modo che un pannello touch-only a volte non è.

PROFINET collega il pannello a un SIMATIC S7-1200, S7-300, S7-400 o a un altro PLC con funzione PROFINET.Il pannello può anche comunicare tramite Modbus TCP / IP ed EtherNet / IP la stessa interfaccia RJ45 gestisce tutti e tre i protocolli, riducendo il cablaggio a un singolo cavo Ethernet dal pannello allo switch di rete.

Specificità principali

Integrazione del portale TIA ¢ Configurazione di base WinCC

Il 6AV2123-2GB03-0AX0 è configurato nel Siemens TIA Portal utilizzando WinCC Basic V13 o versione successiva.La visualizzazione del progetto del portale TIA gestisce il progetto HMI insieme al programma PLC in un unico ambiente di sviluppo tag condivisi, classi di allarme e testi di progetto sono definiti una volta e utilizzati sia sul programma PLC che sugli schermi HMI.

La mappatura delle variabili di comunicazione tra la memoria PLC e il display HMI è automatica una volta che il PLC e l'HMI sono configurati nello stesso progetto TIA Portal.

Domande frequenti

D1: Il KTP700 Basic può comunicare con un PLC S7-300 o S7-400 e con uno S7-1200?

Il KTP700 Basic supporta la comunicazione con i PLC SIMATIC S7-1200, S7-1500, S7-300 e S7-400 tramite PROFINET.Supporta anche Modbus TCP/IP ed EtherNet/IP per la comunicazione con PLC non Siemens. Il tipo PLC è configurato nella visualizzazione del dispositivo e della rete del TIA Portal quando viene creato il progetto del pannello.

D2: Il KTP700 Basic supporta l'installazione verticale?

Sì. Il pannello supporta sia gli orientamenti orizzontali (paesaggio) che verticali (ritratto).Confermare l'orientamento dell'installazione del pannello nel portale TIA prima della configurazione del pannello per garantire che il layout dello schermo corrisponda all'installazione fisica.

D3: A cosa serve la porta USB del 6AV2123-2GB03-0AX0?

La porta USB Tipo A supporta il caricamento di progetti tramite unità USB (download del progetto HMI configurato sul pannello senza una connessione di rete), backup dei dati, aggiornamenti del firmware,e connessione a dispositivi USB esterni quali lettori di codici a barre o stampantiNon fornisce la comunicazione USB host ai PLC.

D4: lo schermo KTP700 Basic è diventato scuro ma il PLC è in funzione.

Lo schermo potrebbe essere entrato in modalità di risparmio di energia (il blackout dello schermo dopo un periodo di inattività configurato è una impostazione WinCC standard).Se il display non risponde, verificare la tensione di alimentazione 24V DC al connettore di alimentazione del pannello. Se l'alimentazione è confermata buona, la retroilluminazione LED può aver avuto un guastoun pannello in funzione ininterrotta per diversi anni può aver raggiunto la fine della vita della retroilluminazione.

D5: Qual è la versione minima richiesta del portale TIA per la configurazione del 6AV2123-2GB03-0AX0?

Il KTP700 Basic 6AV2123-2GB03-0AX0 richiede WinCC Basic V13 o STEP 7 Basic V13 come versione minima del software di configurazione.V20) sono anche compatibili. Le versioni precedenti di TIA Portal o il software flessibile WinCC legacy non supportano questa generazione di pannelli.
