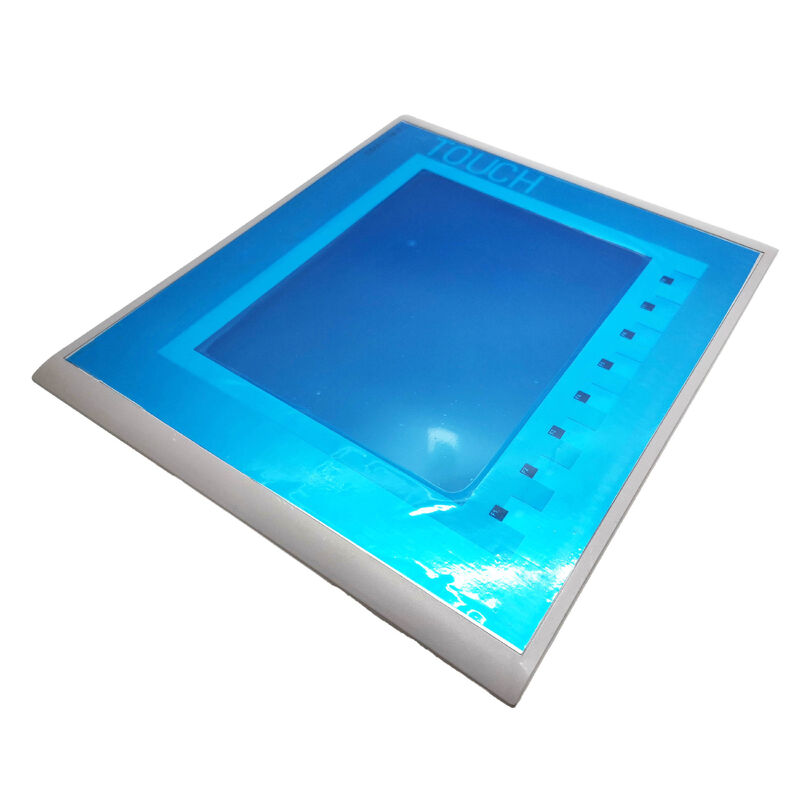

6AV6647-0AE11-3AX0 Siemens 6AV66470AE113AX0 KTP1000 HMI Panel Nuovo Originale

Siemens 6AV6647-0AE11-3AX0∙ SIMATIC HMI KTP1000 DP colore base 10.4" TFT 640×480, 256 colori, chiave/touch, MPI/PROFIBUS DP, 24V DC, IP65

Visualizzazione

IlSiemens 6AV6647-0AE11-3AX0è il KTP1000 Basic Color DP un pannello di interfaccia uomo-macchina da 10,4 pollici della gamma SIMATIC Basic Panel di Siemens,progettato per le stazioni di funzionamento industriali in cui è richiesto un display a colori e un funzionamento touch e key con connettività ai sistemi PLC MPI o PROFIBUS DP.

Si tratta della variante PROFIBUS DP della serie KTP1000 Basic; la corrispondente variante PROFINET ha un numero di parte diverso.

Il "Basic" nella designazione del pannello riflette la sua posizione nella gerarchia SIMATIC HMI: occupa il livello di ingresso del portafoglio di pannelli Siemens, sotto la gamma Comfort Panel,ma fornisce le funzioni HMI di base di cui hanno bisogno la maggior parte delle stazioni operative a livello di macchina: visualizzazione del valore del processo, indicazione dell'allarme, gestione delle ricette, reporting e trend, attraverso un ambiente di configurazione che condivide la stessa catena di strumenti software WinCC dei pannelli di fascia superiore.

Questo approccio di configurazione condivisa significa che un progetto iniziato su un KTP1000 Basic può avere il suo design dello schermo migrato verso l'alto in un pannello di comfort con relativamente pochi lavori se i requisiti crescono.

A 10,4 pollici, il KTP1000 si inserisce in modo naturale nei pannelli di controllo della macchina dove l'operatore ha bisogno di vedere più valori di processo contemporaneamentenumero di prodotti e velocità di una macchina di imballaggio, o le posizioni degli assi di una macchina utensile e lo stato del programma senza dover scorrere attraverso più schermi.

The 640×480 pixel resolution at this display size gives comfortable text and graphic readability in typical ambient industrial lighting without additional display brightness beyond the panel's factory settings.

La combinazione di una fila di tasti a 8 tasti sotto il display con la piena funzionalità touchscreen sul display stesso offre agli operatori due modalità di interazione per lo stesso pannello.

Il funzionamento della tastiera è preferito in ambienti in cui si indossano guanti o in cui le vibrazioni rendono difficile un tocco preciso;l'interazione touchscreen è più veloce per l'inserimento dei parametri e la navigazione quando le condizioni di accesso dell'operatore sono pulite e stabili.

Entrambe le modalità possono controllare indipendentemente l'interfaccia completa.

Specificità principali

MPI e PROFIBUS DP ¢ due protocolli, un'interfaccia

Il suffisso -0AE11 designa la variante di comunicazione MPI/PROFIBUS DP del KTP1000.Entrambi i protocolli condividono lo stesso connettore fisico RS 485 sul pannello.

This dual-protocol physical interface is common across Siemens' Basic Panel DP range and reflects the transition period between the older MPI-based programming and communication model (used with S7-300 CPUs) and the PROFIBUS DP fieldbus architecture that became the standard for distributed I/O connections.

In termini di installazione pratica, la maggior parte delle macchine che eseguono CPU S7-300 connetterà il DP KTP1000 tramite MPI alla porta MPI della CPU per la configurazione e la comunicazione in tempo di esecuzione.Le macchine con architetture più complesse in cui l'HMI deve trovarsi sulla rete PROFIBUS accanto ai dispositivi I/O possono collegare il pannello come master PROFIBUS all'interfaccia DP della CPU.

L'interfaccia RS 422, disponibile anche su questo connettore, consente la comunicazione Modbus RTU con controllori di terze parti che utilizzano Modbus come protocollo seriale.

Questo è utilizzato in impianti di macchine multivenditore in cui l'HMI funge da interfaccia per gli operatori per i sistemi PLC non Siemens.

Configurazione del portale WinCC Flexible e TIA

Il 6AV6647-0AE11-3AX0 è stato rilasciato durante l'era WinCC Flexible e il suo software di configurazione primario è WinCC Flexible 2008 SP2 Compact o superiore.

È inoltre configurabile nel primo portale TIA (STEP 7 Basic V11, WinCC Basic V11),sebbene la migrazione a TIA Portal nelle sue versioni successive abbia introdotto il ciclo di aggiornamento del pannello KTP che alla fine ha interrotto l'interfaccia DP KTP1000 Basic a favore dei pannelli nativi TIA.

I progetti configurati in WinCC Flexible per il DP KTP1000 possono essere migrati a TIA Portal WinCC se viene effettuato un aggiornamento hardware a un pannello di generazione corrente, preservando i disegni dello schermo,configurazioni di allarme, e dati di ricetta con lo strumento di migrazione del portale TIA.

Installazione e montaggio

Il pannello è montato in una superficie piana, fissata con le pinze di montaggio fornite con l'unità.

La dimensione del taglio è di 299 mm × 227 mm. Lo spessore massimo del materiale del pannello al taglio è di 4 mm.

La classificazione IP65 sulla faccia anteriore significa che il display e la lunetta del pannello sono sigillati contro l'ingresso di polvere e getti d'acqua standard per i pannelli dell'operatore della macchina esposti a spruzzo di liquido di raffreddamento, acqua di pulizia,o ambienti di lavorazione polverosi.

La superficie posteriore (IP20) non è destinata all'esposizione a liquidi o polveri conduttive.

L'installazione verticale è l'orientamento specificato per l'intervallo di temperatura di esercizio da 0 a 50 °C.

Quando montato ad angoli fino a 35° rispetto alla verticale, l'intervallo di temperatura di esercizio può essere ridotto ¢ consultare il manuale d'installazione del pannello per la curva di degradazione per angoli di montaggio non verticali.

Domande frequenti

Q1: Il DP KTP1000 Basic Color è stato interrotto nell'ottobre 2022. Qual è la sostituzione raccomandata per l'attuale generazione?

L'attuale sostituzione di Siemens per il KTP1000 Basic Color DP è all'interno della serie SIMATIC HMI Basic Panel Generation 2 o KTP1000 Basic PN, a seconda dell'interfaccia richiesta.

Per la connettività PROFIBUS DP, le attuali raccomandazioni Siemens riguardano un convertitore di interfaccia o una migrazione a PROFINET, poiché i pannelli base di generazione attuale si concentrano sulla comunicazione PROFINET.

Per l'approvvigionamento diretto di sostituzione, il mercato dei prodotti di ricambio utilizza unità DP KTP1000 testate da macchine che sono state dismesse.

D2: Il DP KTP1000 può comunicare contemporaneamente con più PLC sulla stessa rete MPI?

In una rete MPI, il KTP1000 può essere configurato per comunicare con una CPU PLC designata come controller primario.

MPI è un bus multi-punto che consente più nodi, ma il pannello KTP1000 Basic è progettato come un dispositivo HMI single-master che mantiene la comunicazione con un PLC configurato alla volta.

Per le applicazioni a più controller, gli oggetti separati dello schermo possono essere collegati a tag da controller diversi,ma questo richiede un'attenta configurazione in WinCC Flexible ed è soggetto a vincoli di latenza della comunicazione della rete MPI.

D3: la MTBF della retroilluminazione del pannello è di 50.000 ore.

50,000 ore a 25°C è il tempo medio statistico tra i guasti della retroilluminazione LED a tale temperatura di riferimento.

In un funzionamento continuo 24 ore su 24, 7 giorni su 7, 50.000 ore rappresentano circa 5,7 anni di tempo di funzionamento prima che la retroilluminazione raggiunga statisticamente il suo punto medio di affidabilità.

In pratica, l'assottigliamento della retroilluminazione è un processo graduale,e sostituzione di manutenzione pianificata prima del guasto, piuttosto che sostituzione reattiva dopo il guasto, è l'approccio raccomandato per le stazioni critiche dell'operatore..

D4: Questo pannello può essere utilizzato per applicazioni all'aperto in cui è necessaria la leggibilità della luce solare?

Il KTP1000 Basic Color DP è progettato per installazioni industriali al chiuso.e la luce solare diretta provoca un'eccezione riflettente significativa che riduce la leggibilità.

Le installazioni all'aperto richiedono un ombrello/capotello sul pannello, un protettore antiriflesso o una variante di visualizzazione di maggiore luminosità.

La classificazione IP65 della parte anteriore fornisce protezione contro la pioggia e la polvere, ma la luminosità del display è il fattore limitante per l'uso all'aperto.

Q5: Quanti messaggi di allarme può gestire contemporaneamente il pannello KTP1000 Basic?

Il pannello KTP1000 Basic supporta la gestione dell'allarme attraverso la configurazione WinCC Flexible.la dimensione del buffer di allarme e il numero di allarmi attivi simultanei sono determinati dai limiti di configurazione definiti in WinCC Flexible per questa classe di dispositivi.

Il compilatore del progetto indicherà se la configurazione dell'allarme supera i limiti di memoria o di elaborazione del dispositivo.

Per le applicazioni che richiedono una gestione estesa dell'allarme con buffer di lunga storia,la gamma SIMATIC Comfort Panel offre maggiori capacità di buffer di allarme e funzionalità di gestione degli allarmi più sofisticate.
