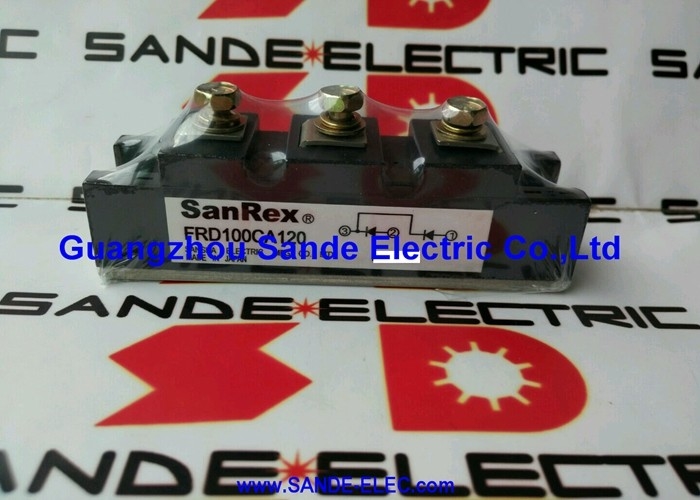

Sanrex FRD100CA120 | Modulo di potenza a diodo a recupero rapido — 1200V Vrrm, 100A Ifa, caduta diretta 1.80V, 16600A²s I²t, piastra base isolata DCB, isolamento 2500V

Panoramica

Il Sanrex FRD100CA120 è un modulo di potenza a diodo a recupero rapido da 1200V / 100A — una delle consolidate offerte di moduli a diodi ad alta corrente di Sanrex per l'elettronica di potenza industriale.

Nei circuiti di conversione di potenza, non tutti i diodi sono uguali. I diodi raddrizzatori standard (progettati per la rettificazione di rete a 50/60Hz) immagazzinano carica nella loro giunzione quando polarizzati direttamente e la rilasciano come corrente inversa quando la tensione ai loro capi si inverte — un fenomeno chiamato recupero inverso.

Per la rettificazione lenta a frequenza di rete, questa corrente di recupero inversa è breve rispetto al tempo del ciclo e ha poche conseguenze pratiche.

Per i circuiti di commutazione ad alta frequenza, in cui la tensione applicata si inverte in microsecondi, l'impulso di corrente inversa di un diodo a recupero lento può essere pari alla corrente diretta e durare abbastanza a lungo da cortocircuitare l'alimentazione attraverso l'interruttore, generando picchi di corrente distruttivi e dissipando potenza significativa.

I diodi a recupero rapido sono costruiti con diverse strutture semiconduttrici — profili di drogaggio della giunzione ottimizzati, larghezze di base ridotte e vite controllate — per ridurre la carica immagazzinata e accelerare il processo di recupero inverso.

Il risultato è un diodo che smette di condurre in direzione inversa in una frazione di microsecondo anziché in più microsecondi.

La tensione di blocco di 1200V dell'FRD100CA120 copre la tensione standard del bus di collegamento DC dei drive alimentati da 400VAC trifase (con il bus rettificato di circa 560VDC più un margine di derating), e la corrente nominale di 100A lo colloca nel settore delle applicazioni di raddrizzatore e di ricircolo per drive a frequenza variabile di media potenza.

Sanrex (un'azienda Shindengen) produce moduli semiconduttori di potenza per l'automazione industriale dagli anni '70, e i loro moduli a diodi della serie FRD sono riconosciuti nella comunità di manutenzione di servo drive e inverter come componenti affidabili con caratteristiche elettriche prevedibili.

L'FRD100CA120 si adatta ai footprint standard internazionali utilizzati da Semikron, Infineon, Powerex e altri importanti produttori di moduli — un vantaggio pratico per la manutenzione del sistema quando il tipo di modulo originale non è disponibile.

Specifiche Chiave

Perché 1200V e 100A — Comprensione del limite dell'applicazione

La tensione nominale Vrrm di 1200V definisce la tensione massima che il diodo blocca quando è polarizzato inversamente senza breakdown a valanga.

In un sistema 400VAC trifase, la tensione del bus DC rettificato è di circa 565VDC. Con un normale derating di sicurezza (la tensione nominale del dispositivo dovrebbe essere almeno 1,5-2 volte la tensione di blocco applicata in normale funzionamento, con un margine aggiuntivo per i transitori), 1200V è la classe di tensione appropriata per sistemi 400-480VAC.

Un dispositivo da 600V avrebbe un margine insufficiente per le sovratensioni transitorie causate dalla commutazione del carico, dai guasti a terra del motore e dalle perturbazioni di linea. Un dispositivo da 1700V offre più margine ma a un costo maggiore e tipicamente una tensione diretta leggermente più alta.

La corrente nominale Ifa di 100A — specificata a una temperatura del case Tc = 78°C — definisce la corrente diretta continua che il modulo gestisce senza superare il limite di temperatura della giunzione. La condizione di temperatura del case è critica: la capacità di corrente di un modulo a diodo dipende interamente da quanto bene viene dissipato il suo calore.

A Tc = 78°C (una temperatura del case che richiede un'adeguata gestione termica — dissipatore di calore, materiale di interfaccia termica e adeguato raffreddamento ad aria o liquido), il diodo conduce continuamente 100A.

Se la temperatura del case sale sopra i 78°C a causa di un raffreddamento inadeguato, la corrente nominale deve essere ridotta secondo la curva di derating del modulo.

L'Ifsm di 2000A definisce la capacità del modulo di sopravvivere a una corrente di guasto di breve durata — ad esempio, la scarica di un grande banco di condensatori del collegamento DC attraverso un interruttore guasto in un inverter di drive. L'I²t di 16.600A²s è il limite di assorbimento di energia che il diodo può sopportare senza distruzione — utilizzato per selezionare il fusibile appropriato per la protezione da sovracorrente.

Tecnologia DCB — Cosa rende affidabile il modulo

Il substrato DCB (Direct Copper Bonded) è la base dell'affidabilità del modulo. In un modulo semiconduttore di potenza, il die di silicio genera calore durante la conduzione, e questo calore deve fluire attraverso il substrato alla piastra base e poi al dissipatore di calore.

Qualsiasi resistenza termica in questo percorso aumenta la temperatura della giunzione per una data dissipazione di potenza.

Il substrato DCB lega strati di rame direttamente a un isolante ceramico (tipicamente allumina Al₂O₃ o nitruro di alluminio AlN) utilizzando un processo di diffusione ad alta temperatura, creando un legame metallurgico — non saldatura, non adesivo — tra il rame e la ceramica.

Questo legame diretto ha una resistenza termica inferiore e una migliore resistenza alla fatica da cicli termici rispetto ai vecchi substrati ceramici saldati o incollati epossidicamente.

Man mano che il modulo si riscalda e si raffredda attraverso molti cicli operativi nel corso degli anni di servizio, il substrato DCB mantiene il suo collegamento termico, mentre le strutture saldate possono sviluppare vuoti e delaminazioni che aumentano la resistenza termica e causano infine un guasto prematuro.

Il substrato DCB fornisce anche l'isolamento di 2500V tra i dispositivi semiconduttori (che operano al potenziale del bus DC) e la piastra base (che è montata sul dissipatore di calore, tipicamente a potenziale di terra nel sistema).

Questo isolamento consente di montare il modulo direttamente su un dissipatore di calore metallico senza un pad isolante aggiuntivo nella maggior parte delle installazioni.

Applicazioni di diodi a recupero rapido nei sistemi di azionamento motore

Le applicazioni tipiche dell'FRD100CA120 nell'elettronica di potenza dei drive a frequenza variabile e dei servo drive includono diverse posizioni circuitale distinte:

Diodi di ricircolo nel ponte inverter: In un inverter PWM trifase, ogni interruttore IGBT è abbinato a un diodo di ricircolo (antiparallelo). Quando l'IGBT si spegne durante l'operazione PWM, la corrente induttiva del motore continua a fluire attraverso il diodo di ricircolo fino al successivo evento di commutazione.

Questi diodi devono recuperare rapidamente dal loro stato di conduzione diretta quando l'IGBT si riaccende — se il loro recupero è lento, la corrente inversa fluisce attraverso l'IGBT per la durata del recupero, aumentando le perdite di commutazione e lo stress sull'IGBT.

Il recupero rapido è quindi un requisito fondamentale per i diodi di ricircolo dell'inverter.

Ricircolo dello stadio boost nei circuiti PFC: I circuiti attivi di correzione del fattore di potenza utilizzano una topologia di convertitore boost in cui un diodo veloce nello stadio di uscita boost blocca la tensione rettificata e conduce la corrente dell'induttore. Il diodo commuta alla frequenza di commutazione del convertitore boost — tipicamente 20-100kHz — richiedendo un recupero rapido per minimizzare le perdite e l'EMI condotta.

Ricircolo del chopper di frenatura: Nei sistemi di azionamento con un chopper di frenatura (un interruttore che dissipa l'energia di frenatura in una resistenza quando la tensione del collegamento DC aumenta), un diodo di ricircolo è collegato attraverso l'interruttore del chopper per consentire alla corrente dell'induttore della resistenza di frenatura di ricircolare durante il periodo di spegnimento del chopper.

FAQ

D1: Qual è la differenza tra un diodo a recupero rapido e un diodo ultraveloce, e a quale categoria appartiene l'FRD100CA120?

La distinzione risiede principalmente nel tempo di recupero inverso (trr) — il tempo da quando la corrente del diodo si inverte a quando il diodo blocca completamente. I diodi a recupero rapido hanno tipicamente valori di trr nell'intervallo di 100-500 nanosecondi, mentre i diodi ultraveloci raggiungono trr inferiori a 100ns.

Il trr esatto dell'FRD100CA120 è specificato nel datasheet Sanrex — la designazione della serie FRD indica recupero rapido. Per frequenze di commutazione fino a circa 20kHz (comuni nei drive industriali PWM), i diodi a recupero rapido sono generalmente adeguati.

Per frequenze più elevate (sopra i 50kHz) in convertitori ad alte prestazioni, potrebbero essere preferiti diodi ultraveloci o Schottky SiC per ridurre ulteriormente le perdite di commutazione.

D2: L'Ifsm è 2000A. Questo diodo può resistere a un cortocircuito del collegamento DC senza protezione?

No. L'Ifsm (Corrente di picco di sovracorrente diretta non ripetitiva) rappresenta la capacità del diodo di sopravvivere a un singolo impulso di corrente di breve durata — tipicamente definito per un impulso sinusoidale di mezza onda di specifica durata (solitamente 8,3 ms o 10 ms secondo gli standard IEC).

Un cortocircuito del collegamento DC in un sistema di azionamento può erogare correnti di guasto sostenute ben superiori a 2000A, e il valore I²t (16.600A²s) definisce il limite di energia che il diodo assorbe prima della distruzione.

Il sistema di protezione del semiconduttore — fusibili a monte, rilevamento di desaturazione del driver gate IGBT o reattori a limitazione di corrente — deve eliminare il guasto prima che l'energia attraverso il diodo superi la sua corrente nominale I²t.

La selezione del fusibile per la protezione del diodo utilizza il valore I²t per scegliere un fusibile con un valore di let-through I²t inferiore alla corrente nominale del diodo.

D3: L'FRD100CA120 è un equivalente diretto di moduli simili di altri produttori come Semikron, Infineon o Powerex?

Le caratteristiche elettriche dell'FRD100CA120 (1200V, 100A, 1,80V di tensione diretta) e il footprint standard del pacchetto con larghezza base di 34 mm sono compatibili con il pacchetto standard internazionale utilizzato dai moduli di Semikron (SKE100/16, ad esempio), Infineon (DD100N12K) e Powerex nella stessa classe di corrente nominale.

Le dimensioni di montaggio meccanico e le posizioni dei terminali all'interno di questo pacchetto standard sono generalmente coerenti tra i produttori, facilitando la sostituzione incrociata.

Tuttavia, i parametri elettrici — in particolare il tempo di recupero inverso (trr), la carica di recupero (Qrr) e la resistenza termica giunzione-case (Rth(j-c)) — dovrebbero essere confrontati tra la specifica originale e il modulo sostitutivo per confermare la compatibilità nel circuito applicativo specifico.

I moduli di diversi produttori nella stessa classe di corrente nominale possono avere caratteristiche dinamiche diverse.

D4: Come deve essere montato il modulo FRD100CA120 per ottenere la capacità di corrente nominale?

La corrente nominale di 100A a Tc = 78°C richiede che la temperatura della piastra base del modulo sia mantenuta a o al di sotto di 78°C in condizioni operative a pieno carico.

Per ottenere ciò sono necessari: materiale di interfaccia termica (grasso termico o pad termico pretagliato) tra la piastra base del modulo e il dissipatore di calore per minimizzare la resistenza termica di contatto; una resistenza termica del dissipatore di calore adeguata per la dissipazione totale di potenza (a 100A di corrente diretta con Vfm = 1,80V, la perdita di conduzione è di circa 180W); e un flusso d'aria sufficiente sulle alette del dissipatore di calore.

Le viti di montaggio devono essere serrate alla coppia specificata nel datasheet Sanrex per garantire una pressione di contatto termico uniforme senza danneggiare il substrato ceramico del modulo.

D5: Il datasheet specifica un I²t di 16.600A²s. Come viene utilizzato questo valore in pratica?

L'I²t (integrale della corrente al quadrato rispetto al tempo) è l'energia termica che la giunzione di silicio del diodo assorbe durante un evento di sovracorrente. I fusibili sono classificati con un I²t di let-through massimo — l'energia che passano durante il loro tempo di intervento.

Affinché il diodo sopravviva a un guasto eliminato dal suo fusibile a monte, il valore di let-through I²t del fusibile deve essere inferiore alla corrente nominale I²t del diodo di 16.600A²s.

Le tabelle di selezione dei fusibili nei cataloghi dei produttori elencano i valori di let-through I²t per diverse correnti nominali di fusibile e livelli di corrente di guasto, consentendo all'ingegnere di protezione di verificare che il fusibile selezionato protegga il diodo.

Un fusibile con I²t superiore a 16.600A²s consentirebbe un'energia sufficiente attraverso il diodo durante l'intervento da distruggerlo prima che il circuito si apra.
