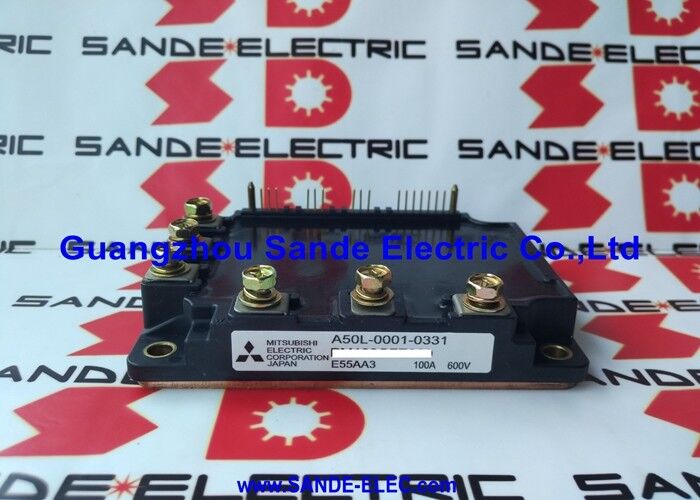

Transistor di potenza OEM MITSUBISHI PM100CFE060 A50L-0001-0331

A50L-0001-0331 ∙ FANUC Transistor Module 100A / 600V / CNC Servo e Spindle Drive Spare

Modulo di commutazione di potenza 100A per sistemi di azionamento FANUC

L'A50L-0001-0331 è un modulo di transistor a 100A e 600V per i sistemi di azionamento CNC FANUC questo modulo occupa l'estremità superiore della gamma di moduli di azionamento della serie FANUC A50L, che coprono le posizioni di spindle e servo drive che richiedono una capacità di corrente maggiore rispetto ai moduli delle classi 50A e 75A utilizzati in configurazioni di azionamento più piccole.

FANUC A50L-series transistor modules house the power switching semiconductor — IGBT or transistor array — that converts the drive's DC bus to the variable-frequency three-phase output driving the AC motorIl modulo è posizionato all'interno del telaio dell'azionamento, montato sul dissipatore interno e collegato alla scheda di segnalazione dell'azionamento tramite la sua interfaccia di controllo.

Informazioni chiave sul prodotto

Ruolo della Power Stage nell'architettura di FANUC Drive

Il modulo del transistor A50L-0001-0331 si trova al limite di conversione di potenza nell'unità FANUC:

Riceve:Segnali di commutazione PWM dalla scheda di controllo dell'unità comando di gate a livello logico che determina quali transistor si accendono e si spengono in qualsiasi istante.

Prodotti:AC a tre fasi a frequenza variabile e tensione variabile al motore, risultato della trasformazione del modello PWM della scheda di controllo in corrente motoria effettiva.

Connessione del bus CC:I terminali di alimentazione del modulo sono collegati al bus DC interno dell'unità (circa 280V da 200V CA, o 540V da 400V CA) e ai terminali di uscita del motore.

Segnalazione di errore:I circuiti di protezione all'interno del modulo (overcurrent, over-temperature) generano segnali di guasto verso la scheda di controllo ¢ innescando allarmi di azionamento che avvisano l'operatore CNC.

Applicazioni

Centri di lavorazione CNC:Azionamenti a fusi e assi di alta potenza su centri di lavorazione verticali, centri di lavorazione orizzontali e centri di lavorazione a 5 assi dotati di sistemi di azionamento FANUC.

Centri di tornitura CNC:Azionamenti a fusione per torni CNC di grande capacità e centri di tornitura where spindle power requirements exceed the 75A module's capacity.

Macchine per la rettifica a CNC:Spindle di spindle della testa della ruota sulle macchine di rettifica cilindrica e superficiale della classe ad alta potenza.

Robot industriali:Controller per robot FANUC che utilizzano servo-driver di classe 100A per gli assi primari di robot a grande carico utile.

Dispositivi per la produzione di energia elettrica per la produzione di energia elettrica per la produzione di energia elettricaSistemi di azionamento ad alta potenza per macchine EDM che utilizzano sistemi di azionamento FANUC nella classe di potenza superiore.

Domande frequenti

Q1: Quali allarmi di azionamento FANUC indicano un guasto del modulo del transistor A50L-0001-0331?

L'allarme FANUC 12 (fallo del modulo di alimentazione / sovraccarico) è l'indicatore primario che appare all'attivazione dell'azionamento quando si attiva la protezione interna del modulo.o durante il funzionamento in condizioni di carico anormale. Verificare l'isolamento del motore e la continuità del cavo di uscita prima di condannare il modulo.

D2: In che modo il modulo A50L-0001-0331 (100A) si relaziona con gli altri moduli A50L della classe 600V?

La serie A50L-0001 copre più classi di corrente: 50A (A50L-0001-0304), 75A (A50L-0001-0305) e varianti di corrente superiore tra cui la 100A A50L-0001-0331.I moduli non sono intercambiabili ciascun modulo è adattato al fabbisogno di potenza di una specifica unità motriceConfirmare sempre il modulo corretto dalla documentazione di manutenzione dell'unità.

D3: A50L-0001-0331 può essere sostituito durante il funzionamento a motore?

La sostituzione del modulo del transistor non richiede che l'unità sia completamente disattivata.verificare che i condensatori del bus CC dell'unità siano completamente scaricati (inferiori a 50 V) prima di accedere allo stadio di alimentazione. Il bus a corrente continua da 600 V mantiene la tensione letale per diversi minuti dopo la rimozione della rete ¢ utilizzare sempre un contatore calibrato per confermare la tensione sicura prima di maneggiare i componenti interni.

D4: quale preparazione termica è necessaria per il montaggio di A50L-0001-0331?

Pulire la superficie di contatto del dissipatore e applicare uniformemente sul piatto base del modulo il composto termico di interfaccia fresco.A 100 A di servizio continuo, una corretta preparazione termica è fondamentale un contatto insufficiente con il dissipatore di calore riduce significativamente la durata del modulo.
