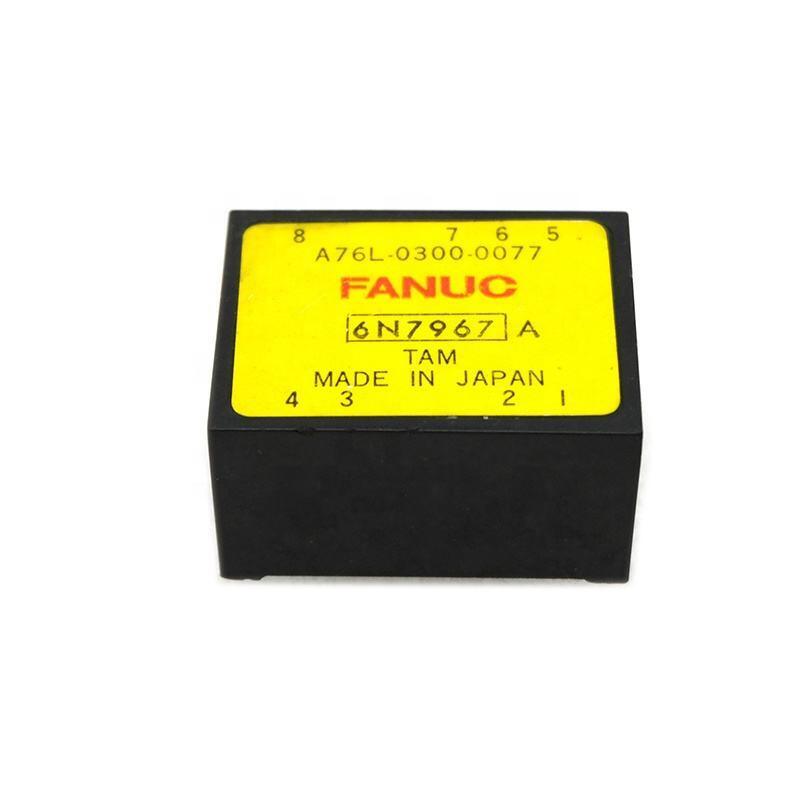

MODULO FANUC A76L-0300-0077 A76L03000077 A76L-00300-0077

A76L-0300-0077 FANUC Modulo di amplificatore di isolamento sigillato / montaggio PCB / 0,07 libbre / isolamento del segnale servo

L'amplificatore di isolamento La barriera di sicurezza nell'elettronica di trazione

L'A76L-0300-0077 è un modulo di amplificatore di isolamento sigillato per servodrive FANUC e sistemi CNCComponente montato su PCB che fornisce l'isolamento galvanico tra i circuiti di alimentazione ad alta tensione del servo drive e l'elettronica di controllo a bassa tensione.

In un servoamplificatore FANUC, il motore funziona da un bus di corrente continua da 280?? 680V derivato dall'alimentazione elettrica. Measuring motor current and bus voltage at the power stage requires bringing a signal from the high-voltage domain into the low-voltage control domain — isolation amplifiers perform this signal transfer while maintaining a barrier that prevents high voltages from reaching the sensitive control electronics.

Informazioni chiave sul prodotto

Montaggio PCB

The PCB mount format means the A76L-0300-0077 solders or press-fits directly onto the servo amplifier's control board — it is an internal component of the drive's signal chain rather than a separately wired unit:

di larghezza superiore a 50 mmI perni del modulo si inseriscono nel PCB, collegando i terminali di ingresso (lato ad alta tensione) e di uscita (lato a bassa tensione) ai nodi corrispondenti del circuito sul PCB dell'unità.

Impatto compatto:Il modulo sigillato ha un'impronta ridotta (confermata dal suo peso di 0,07 libbre ultra leggera) che si inserisce nella densità dei componenti di una scheda di controllo servo.

Nessun cablaggio esterno:L'integrazione dei circuiti stampati elimina il routing separato dei cavi che sarebbe richiesto per un amplificatore di isolamento montato su un pannello, riducendo il numero di punti di connessione che potrebbero fallire nel tempo.

Applicazioni

Manutenzione del servoamplificatore FANUC:Un servoamplificatore FANUC sviluppa errori di feedback di corrente intermittente, letture erratiche di corrente, deriva di servo-sintonizzazione o codici di allarme inspiegabili relativi alla misurazione della corrente.L'amplificatore di isolamento A76L-0300-0077 è identificato come il componente che fornisce il segnale di rilevamento correnteLa sostituzione ripristina un feedback di corrente stabile e accurato.

Riparazione della scheda motrice FANUC:La riparazione a livello di PCB di un servo drive richiede la sostituzione del modulo di amplificatore di isolamento the A76L-0300-0077 è il componente specificato da FANUC per questa posizione.

Domande frequenti

D1: Quali sintomi indicano un'insufficienza dell'amplificatore di isolamento A76L-0300-0077 in un servosistema FANUC?

Un amplificatore di isolamento difettoso produce un feedback di corrente impreciso o irregolare che appare come instabilità di servo-tuning, allarmi di sovraccarico inaspettati a carichi normali,letture di corrente asimmetrica tra le fasiQuesti sintomi sono coerenti con un segnale di uscita dell'amplificatore di isolamento degradato piuttosto che con guasti al livello di alimentazione o al motore.

D2: A76L-0300-0077 può essere sostituito a livello di componente o richiede una sostituzione completa della scheda?

L'A76L-0300-0077 è un modulo montato su circuito a circuito a circuito aperto (PCB) che può essere sostituito a livello di componente da un tecnico con competenze di saldatura dei circuiti a circuito aperto (PCB) e accesso alla documentazione di servizio FANUC applicabile.La riparazione a livello di scheda evita il costo di sostituzione della scheda di controllo del servoamplificatore completa. Confirmare l'identificazione del perno e l'orientamento dell'installazione del componente dalle marcature della scheda o dalla documentazione di manutenzione prima della sostituzione.

Q3: Qual è la specifica della tensione di isolamento per gli amplificatori di isolamento di questa classe?

I moduli di amplificatore di isolamento industriale utilizzati nelle applicazioni di servo-driving forniscono in genere 1.500 ̊3,000 V di tensione di isolamento tra ingresso e uscita sufficiente a sopportare la tensione del bus a corrente continua dei servo-driver industriali standard (280 680 V di corrente continua) con un margine di sicurezza sostanzialeLa tensione di isolamento specifica di A76L-0300-0077 è confermata dalla documentazione dei componenti di FANUC; essa deve soddisfare o superare la tensione massima del bus CC dell'unità più il margine di sicurezza richiesto.

D4: Esistono più varianti di A76L-0300-0077 per diversi tipi di azionamento FANUC?

Sì ¢ la serie A76L-0300 di FANUC comprende numerosi numeri di parti (0077, 0102, 0133, 0164, 0186, ecc.)) ciascuna specifica una particolare configurazione di amplificatore di isolamento per una posizione specifica della scheda motrice FANUCLe varianti possono variare in termini di guadagno, gamma del segnale, inserzione del connettore o formato del pacchetto.Abbinare sempre il numero di parte A76L alla posizione specifica della scheda confermata dalla documentazione di servizio FANUC ️ non sostituire una variante A76L diversa senza verificare la compatibilità.
