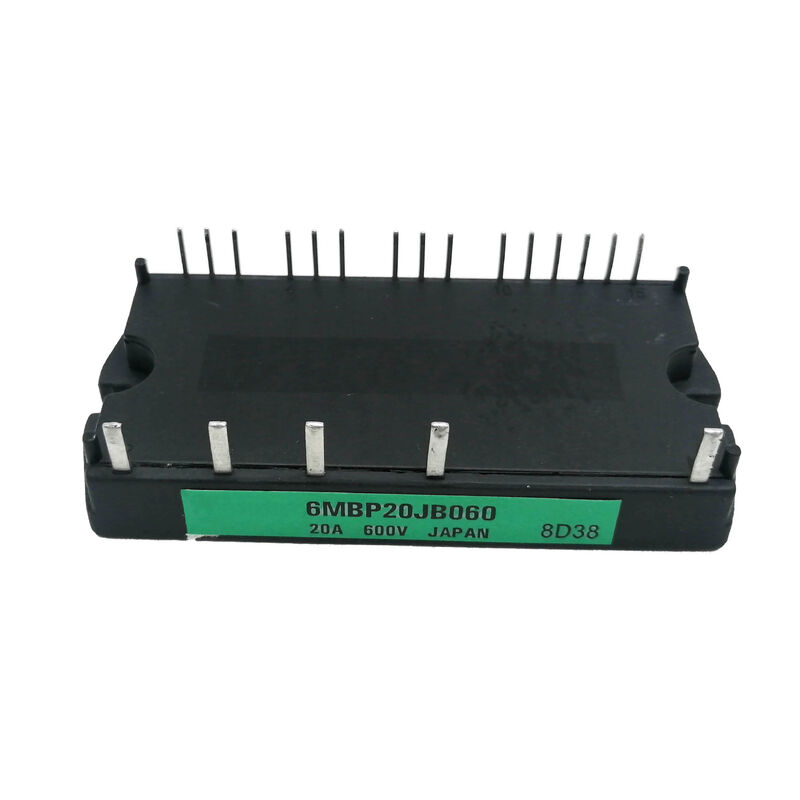

FUJI IGBT Modulo 6MBP20JB060 6MBP2OJBO6O 6MBP20JB-060

6MBP20JB-060 ∙ Fuji Electric Piccolo Modulo IPM ∙ 20A / 600V / 6-Pack / 7th-Generation IGBT / Protezione integrata

Piccolo IPM a 20A Low-Power Three-Phase Drive Core

Il 6MBP20JB-060 è un modulo di alimentazione intelligente di piccole dimensioni di Fuji Electric, il membro compatto e a bassa corrente della famiglia 6MBP IPM a 20A e 600V.150A) servono motori industriali nella gamma dei kilowatt, il 20A Small IPM si rivolge a applicazioni di azionamento più piccole: servosistemi compatti, azionamenti motori di elettrodomestici, pompe e ventilatori a bassa potenza e progetti di inverter con spazio limitato.

Il "Small" in Small IPM identifica il formato del pacchetto compatto P633A fisicamente più piccolo rispetto alla custodia standard 6MBP utilizzata a correnti più elevate.il 6MBP20JB-060 mantiene l'intero set di funzionalità del modulo di alimentazione intelligente: sei transistor IGBT per un ponte trifase completo, elettronica di azionamento di gate integrata e protezione multifunzione.

Specificità principali

Protezione integrata ∙ Quattro funzioni in un unico modulo

Protezione da sovraccarico (OC):Rileva una corrente eccessiva del collettore e spegne i cancelli IGBT entro il tempo di resistenza al cortocircuito del modulo.e errori di azionamento PWM.

Blocco sotto tensione (UV):Se l'alimentazione scende al di sotto della soglia minima per una connessione IGBT affidabile,il modulo inibisce automaticamente l'uscita del cancello, impedendo un funzionamento parziale distruttivo.

Protezione da sovratemperature (OT):Una funzione di protezione termica spegne il modulo quando la temperatura di giunzione supera la soglia evitando danni permanenti dovuti a un raffreddamento inadeguato o a un sovraccarico prolungato.

Impostazione del sensore di temperatura:A separate analog temperature output signal allows the host controller to monitor the module's thermal state in real time — enabling the drive system to reduce output current or PWM frequency proactively before the protection threshold is reached.

Applicazioni

Servo-azionamenti di piccole dimensioni:Servoamplificatori compatti per accessori per robot, fasi di posizionamento di precisione,e azionamenti dell'asse della macchina utensile a livelli di potenza più bassi, dove la potenza di 20A / 600V e il pacchetto compatto P633A consentono progettazioni di servo-drives efficienti in termini di spazio.

di potenza superiore a 1000 WPiccole pompe industriali, azionamenti di ventilatori HVAC e controllori di ventilatori del sistema di raffreddamento nella classe sub-5kW, dove l'IPM compatto semplifica la progettazione dell'inverter con azionamento e protezione integrati.

Dispositivi di azionamento del motore dell'apparecchio:Invertitori di motori di lavatrici, azionamenti di compressori di condizionatori d'aria e controllori di motori di frigoriferi La classe 600V / 20A è l'elemento di commutazione principale negli inverter di elettrodomestici.

Assi di automazione industriale:Azionamenti a bassa potenza nelle apparecchiature di automazione multiasse, nei sistemi di posizionamento dei trasportatori e nelle piccole unità di montaggio.

Micro-inverter a energia rinnovabile:Piccoli progetti di microinverter fotovoltaici che convertono l'uscita di corrente continua dei singoli pannelli solari in corrente alternata a frequenza di rete.

Domande frequenti

D1: In che modo il modulo 6MBP20JB-060 "Small IPM" differisce dai moduli standard 6MBP a correnti più elevate?

La designazione "Small IPM" identifica il pacchetto compatto P633A ¢ fisicamente più piccolo della custodia standard 6MBP utilizzata a 50A e sopra.La differenza è la dimensione del pacchetto e la classe di corrente (20A per applicazioni compatte vs.. 50A+ per unità più grandi). Il pacchetto più piccolo richiede un'attenta disposizione del PCB per gestire la dissipazione termica all'interno dell'impronta più piccola.

D2: Che frequenza di supporto PWM può supportare 6MBP20JB-060?

Le IPM Fuji di settima generazione della classe 20A supportano frequenze portanti PWM fino a 15 ¢ 20 kHz ¢, consentendo un funzionamento del motore più silenzioso (oltre la frequenza udibile) e un controllo delle onde di corrente più preciso.Frequenza di trasmissione più elevata aumenta le perdite di commutazioneLa maggior parte delle applicazioni di propulsione a motore di piccole dimensioni utilizza una frequenza portante di 816 kHz con l'IPM della serie JB.

D3: Quale alimentazione del portello di 6MBP20JB-060 richiede?

La serie JB Small IPM richiede un'alimentazione divisa per l'azionamento del cancello - alimentazione positiva per l'accensione di IGBT e alimentazione negativa per l'accensione e la pinza attiva. L'alimentazione tipica del cancello è da +15V / -8V a -10V.L'esatto intervallo di tensione di alimentazione è confermato dal manuale di applicazione 6MBP20JB-060L'operazione al di fuori della gamma specificata comporta il rischio di degrado delle prestazioni del portello o di innesco del blocco UV.

Q4: Qual è la procedura di ripristino del guasto per 6MBP20JB-060 dopo un evento di protezione?

Dopo l'attivazione della protezione dell'IPM (OC, UV o OT), il pin di uscita del guasto indica lo stato del guasto.ripristinare la tensione di alimentazione del cancello, o permettere al modulo di raffreddarsi al di sotto della soglia). Quindi applicare un impulso di reset tipicamente una breve transizione da basso a alto sull'ingresso di reset di guasto per riattivare l'uscita del portello.Il guasto non può essere eliminato solo con l'input PWM; è necessaria un'azione di ripristino positivo.
