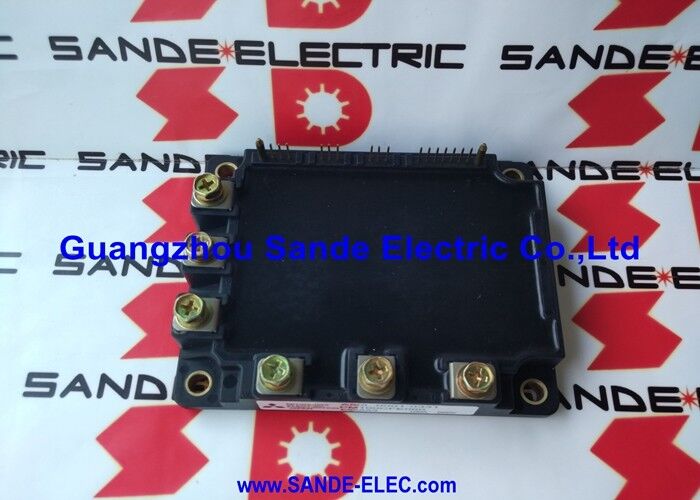

Modulo IGBT Fanuc ad alta potenza A50L00010304 6MBP50NA060 OEM

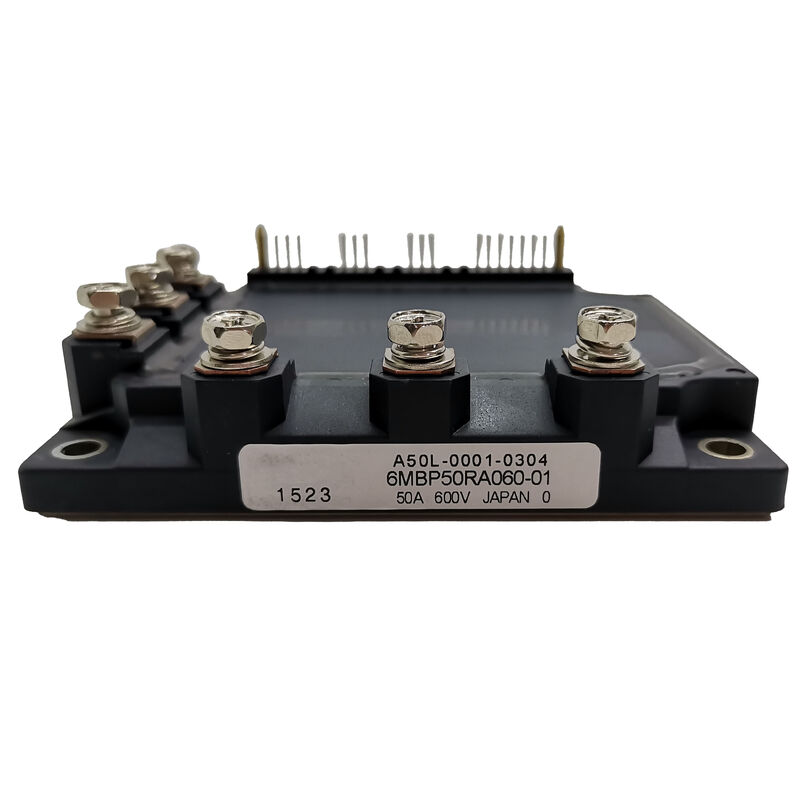

A50L-0001-0304| Blocco di alimentazione IGBT FANUC Fuji - 50 A / 600 V / 6MBP50RA060-01 / Serie RA IPM / Servoazionamento CNC di ricambio

A50L-0001-0304 — IPM serie RA da 50 A negli azionamenti FANUC

A50L-0001-0304 è la designazione FANUC per Fuji Electric 6MBP50RA060-01, un modulo di alimentazione intelligente della serie RA di prima generazione da 50 A e 600 V. Funge da elemento di commutazione di potenza nelle unità di azionamento servo CA e amplificatore del mandrino FANUC, dove forma il ponte inverter trifase che converte il bus CC in corrente del motore a frequenza variabile.

Il 6MBP50RA060-01 utilizza la configurazione a sei pacchi di Fuji: sei transistor IGBT più sei diodi a ruota libera che formano un ponte trifase completo in un unico alloggiamento per montaggio a pannello. La designazione RA lo identifica come l'IPM della serie RA di prima generazione di Fuji, che è stato successivamente sostituito dalle varianti della serie RA di seconda e terza generazione RTA e RTF.

Specifiche chiave

A50L-0001-0304 vs A50L-0001-0327 — Famiglia 50A correlata

Due prodotti FANUC della serie A50L condividono la classe nominale 50 A/600 V ma utilizzano generazioni di moduli Fuji diverse:

Entrambi servono posizioni da 50 A negli azionamenti FANUC, ma non sono intercambiabili: formati fisici, layout dei connettori e dimensioni meccaniche diversi. Confermare dalla documentazione specifica sulla manutenzione dell'azionamento FANUC quale codice articolo si applica.

Applicazioni

Servoamplificatori CA FANUC:Alpha e unità servoamplificatore FANUC correlate che utilizzano moduli IPM di classe 50A per assi che richiedono una coppia di fascia media: azionamenti degli assi dei centri di lavorazione, azionamenti delle slitte trasversali e dei centri di tornitura e azionamenti delle teste delle mole delle rettificatrici.

Amplificatori per mandrino CA FANUC:Unità di azionamento mandrino CA nella classe di potenza media: mandrini per centri di lavoro nella gamma 3,7–7,5 kW con alimentazione a 200 V o potenza proporzionalmente superiore a 400 V.

Sistemi di azionamento per macchine utensili CNC:La gamma completa di apparecchiature CNC FANUC che utilizzano la specifica del modulo A50L-0001-0304: dai centri di lavoro e di tornitura alle rettificatrici e alle apparecchiature per elettroerosione.

Servoazionamenti per robot industriali:Unità di servoazionamento per robot FANUC che utilizzano la stessa classe di blocchi di potenza IPM per azionamenti di assi articolati in robot con carico medio.

Domande frequenti

Q1: Quale allarme FANUC indica che A50L-0001-0304 necessita di sostituzione?

L'allarme 12 dell'azionamento FANUC (o varianti specifiche dell'asse 12.1, 12.2) indica un errore IPM o del modulo di potenza, generato quando si attiva la protezione interna del modulo o la scheda di controllo dell'azionamento rileva un errore hardware dello stadio di potenza. Prima di condannare l'A50L-0001-0304, verificare la resistenza di isolamento del motore e la continuità del cavo di uscita: guasti al motore o al cablaggio possono attivare allarmi identici.

Q2: Qual è la differenza tra la serie RA (A50L-0001-0304) e le varianti successive della serie RA?

La serie RA (6MBP50RA060-01) è la Fuji RA IPM di prima generazione. Le varianti successive - RH (6MBP50RH060-01 per la variante con suffisso #S), serie RTA e RTF - incorporavano chip IGBT aggiornati con perdite di commutazione inferiori e funzioni di protezione migliorate pur mantenendo le stesse dimensioni del contenitore e interfaccia. Le diverse designazioni del suffisso (#S, #S2, ecc.) sui codici FANUC identificano quale generazione di moduli Fuji viene fornita. Confermare il suffisso esatto dalla documentazione dell'unità.

D3: Come si confronta A50L-0001-0304 (50A) con A50L-0001-0305 (75A) per la selezione dell'azionamento FANUC?

A50L-0001-0304 (Fuji 6MBP50RA060-01) è 50 A — per posizioni del servo e del mandrino a potenza inferiore. A50L-0001-0305 (Fuji 7MBP75RA060-01) è 75 A con un formato da 7 pacchetti che include un IGBT del freno integrato - per posizioni del mandrino e del servo ad alta potenza. Non sostituire mai tra le lezioni attuali; il modulo a corrente più elevata non fornisce ulteriori vantaggi in termini di prestazioni in una posizione di azionamento a corrente più bassa e le interfacce PCB e i design termici sono abbinati alle specifiche specifiche del modulo.

Q4: Quali requisiti di interfaccia termica si applicano all'installazione con montaggio a pannello A50L-0001-0304?

La piastra di base del modulo è a contatto con il dissipatore di calore interno dell'unità di trasmissione. Pulire la superficie di contatto e applicare il composto per interfaccia termica prima del montaggio. Utilizzare elementi di fissaggio di montaggio serrati secondo le specifiche del manuale di servizio dell'unità FANUC. Con un servizio continuo di 50 A in un servoazionamento, un contatto termico inadeguato è la causa principale di guasto prematuro dell'IPM: il budget della temperatura di giunzione del modulo dipende dal raggiungimento della resistenza termica nominale tra dissipatore di calore e involucro.
