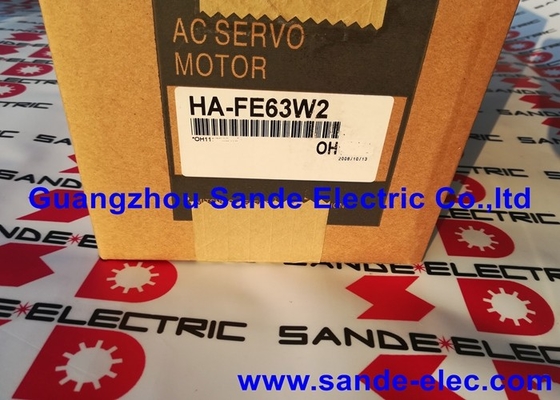

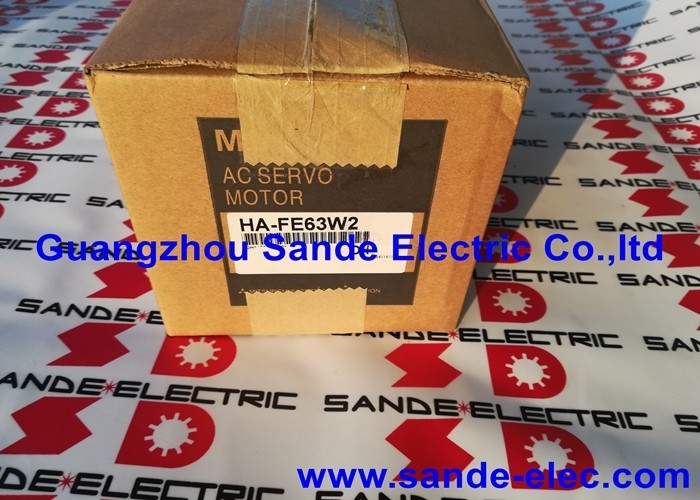

Mitsubishi HA-FE63W2 Servomotore 600W, 3000 giri al minuto, serie MELSERVO HA-FE

Visualizzazione

IlMitsubishi HA-FE63W2(indicato anche come HAFE63W2) è un servomotore a corrente alternata da 600 watt della serie MELSERVO HA-FE di Mitsubishi Electric una famiglia di servomotori a bassa inerzia,motori di piccola capacità progettati per assi di macchine compatte in cui l'accelerazione rapida e il posizionamento preciso sono prioritarieA 3.000 giri al minuto, l'HA-FE63W2 si colloca in cima alla gamma HA-FE di piccola capacità,offrendo la massima potenza della serie pur mantenendo l'impronta di flange compatta che rende questi motori adatti a spazi di installazione ristretti.

La serie HA-FE occupa un ruolo specifico nella storia dei prodotti MELSERVO.Questi motori sono stati progettati per applicazioni che richiedono una risposta a velocità stretta e un posizionamento ripetibile senza la massa di un motore di media capacitàLa costruzione AC senza spazzole significa che non è necessario mantenere il spazzole, e l'encoder sigillato fornisce un feedback sulla posizione che l'amplificatore MR-J2 accoppiato utilizza per la commutazione a circuito completamente chiuso. Motor identification data stored in the encoder allows the amplifier to automatically recognise the connected motor on power-up — an MR-J2 feature that eliminates manual parameter entry and reduces commissioning risk.

L'HA-FE63W2 è un prodotto smantellato.rendendolo il corretto sostituto per le macchine esistenti già costruite intorno a questo motore e ai suoi amplificatori accoppiati.

Specificità principali

La serie HA-FE: bassa inerzia per progettazione

Il rapporto di inerzia del motore è uno dei fattori più importanti per la stabilità del servosistema.il circuito di controllo deve lavorare più duramente per evitare il sovraccarico e l'oscillazioneLa serie HA-FE affronta questo problema mantenendo bassa l'inerzia del rotore,che estende la gamma di carichi che il motore può gestire in modo pulito senza la necessità di un pesante disimpostazione dei guadagni servo.

per l'HA-FE63W2 a 600 W, this means the motor can accelerate and decelerate small-to-medium mechanical loads with good bandwidth — responding to commands from the MR-J2 amplifier without lag that would otherwise show up as positioning error or trailing in fast-cycle applications.

La configurazione di montaggio della flangia è altrettanto pratica: il motore è installato direttamente contro un telaio della macchina o la faccia del cambio, con l'albero che spunta attraverso il carico meccanico.Non è necessario alcun supporto esterno o adattatore per le installazioni standard di flange, che mantiene l'allineamento della trasmissione semplice e riduce la conformità meccanica tra motore e carico.

Accoppiamento di sistemi: amplificatori della serie MR-J2

L'HA-FE63W2 funziona con MitsubishiMR-J2-60ALa generazione MR-J2 ha introdotto diverse caratteristiche che rimangono rilevanti per gli utenti che mantengono gli impianti esistenti:

Autotuning in tempo reale.L'amplificatore MR-J2 monitora continuamente la dinamica del carico e regola i guadagni servo in tempo reale, riducendo la necessità di regolare manualmente i guadagni durante la messa in servizio della macchina o dopo le modifiche meccaniche.

Riconoscimento motorio automatico.I dati delle specifiche del motore codificati nell'encoder dell'HA-FE63W2 vengono letti dall'amplificatore all'avvio.Le connessioni del motore non abbinate innescano un allarme piuttosto che un funzionamento non corretto silenzioso.

Posizionamento assoluto con I/O convenzionale.Con l'adeguata batteria di riserva presso l'amplificatore, la combinazione MR-J2 e HA-FE63W2 può mantenere la posizione assoluta in tutti i cicli di alimentazione senza un modulo di codifica assoluto separato,semplificazione del cablaggio rispetto ad alcuni sistemi concorrenti della stessa epoca.

L'amplificatore della serie MR-J2 supporta la modalità di controllo della posizione, la modalità di controllo della velocità e la modalità di controllo della coppia,con modalità di commutazione possibili all'interno dello stesso amplificatore a seconda dell'interfaccia di controllo in usoPer la maggior parte delle applicazioni di posizionamento, il caso di utilizzo primario per un motore a asse di 600W è la configurazione standard.

Applicazioni tipiche

La combinazione di potenza di 600W, velocità di 3000 giri al minuto e design a bassa inerzia dell'HA-FE63W2 punta verso applicazioni con caratteristiche specifiche: carico moderato, tempo di ciclo veloce,spazio di installazione limitato, e un requisito di posizionamento preciso e ripetibile.

Macchine per la perforazione e la rotazione dei PCBla velocità di risposta è importante quanto più velocemente l'asse può accelerare, muoversi e stabilizzarsi,più breve è il tempo di ciclo per foro.

Tavole rotanti di indicizzazione di piccola capacitàsui centri di lavorazione o su apparecchiature dedicate è necessario un posizionamento angolare preciso con decelerazione pulita alla posizione indicata.I motori senza freni come l'HA-FE63W2 si basano sulla funzione servo-blocco dell'amplificatore per mantenere la posizione in posizione ferma, che funziona bene per l'indicizzazione orizzontale in cui i carichi di gravità sono minimi.

Meccanismi di selezione e collocazioneLa bassa inerzia della serie HA-FE è un vantaggio in questo caso.come il motore può invertire la direzione rapidamente senza l'anello che apparirebbe con un rotore ad alta inerzia sotto le stesse impostazioni di guadagno.

Altre macchine per la lavorazione del carbone- in particolare quando la progettazione della macchina precede le cornici dei motori più grandi - continuare a utilizzare i motori della serie HA-FE come apparecchiatura originale;e l'HA-FE63W2 funge da motore di ricambio diretto in caso di guasto dell'unità originale.

Nota di appalto per gli operatori di macchine esistenti

L'HA-FE63W2 non è più in produzione.

Le unità NOS sono le più vicine all'apparecchiatura originale, essendo state conservate inutilizzate sin dalla fabbricazione.confermare che la batteria dell'encoder (se applicabile) è stata mantenuta o che l'unità è stata verificata funzionale, poiché i dati di posizione assoluta possono essere persi se la corrente di riserva è stata assente per un periodo prolungato.

Le unità rinnovate da stabilimenti specializzati di riparazione servo offrono un'alternativa al stock NOS. Un HA-FE63W2 adeguatamente rinnovato avrà avuto i cuscinetti sostituiti, l'encoder pulito o in manutenzione,e gli avvolgimenti testati per l'integrità dell'isolamentoPer le applicazioni ad alto ciclo, un motore rinnovato con cuscinetti freschi può offrire una durata di vita più lunga di un'unità NOS il cui grasso di cuscinetto è parzialmente asciutto durante lo stoccaggio.

L'HA-FE63W2 ènon direttamente intercambiabiliQuesti motori utilizzano un protocollo di codifica diverso e richiedono un amplificatore di nuova generazione corrispondente.Se è stata presa una decisione di aggiornamento del servosistema, il motore e l'amplificatore devono essere sostituiti come una coppia abbinata; non funzionerà mettere un motore più nuovo su un amplificatore MR-J2 esistente.

Perché è importante il carico dell'albero per gli impianti HA-FE63

I servomotori di piccola capacità hanno limiti definiti per il carico radiale e di spinta sull'albero forze imposte da azionamenti a cinghia, pulegge, ingranaggi o disallineamento diretto dell'accoppiamento.Il superamento di questi limiti accelera l'usura del cuscinetto e può introdurre vibrazioni nel feedback dell'encoder, causando un comportamento di controllo irregolare prima che si manifesti un sintomo meccanico evidente.

Per i motori montati su flange della classe di capacità HA-FE63W2, la fonte più comune di carico eccessivo dell'albero è la tensione della cintura.Una cintura di trazione troppo stretta impone un carico radiale continuo sull'albero al punto di contatto della cintura. Quando si installa o si rinforza una cintura su un'unità HA-FE63W2,fare riferimento alla tabella di carico autorizzato Mitsubishi per questo motore e verificare che la tensione calcolata della cintura al raggio della puleggia non superi il carico radiale autorizzato.

Gli assi a trazione di accoppiamento sono meno soggetti a sovraccarico radiale, ma sono sensibili al disallineamento angolare e parallelo.con una tensione di 20 V o più, ma non superiore a 50 VAnche un piccolo disallineamento dell'accoppiamento a 3.000 giri/minato genera un carico significativo sul cuscinetto; allineare con attenzione e ricontrollare dopo la stabilizzazione termica.

Domande frequenti

Q1: Quale servoamplificatore è compatibile con l'HA-FE63W2?

L'HA-FE63W2 è progettato per l'uso conMitsubishi MR-J2-60Agli amplificatori di serie della classe 600W della linea MELSERVO-J2.Non è compatibile con gli amplificatori della serie MR-J2S (che utilizzano un protocollo di codifica diverso) o con gli amplificatori MR-J3 / MR-J4 di nuova generazione senza hardware di adattamento aggiuntivo.

D2: L'HA-FE63W2 ha un freno elettromagnetico?

No. La base HA-FE63W2 non include un freno elettromagnetico ed è adatta per assi orizzontali o applicazioni in cui la funzione di servo-blocco dell'amplificatore fornisce una presa adeguata.Per assi verticali o applicazioni che richiedono la tenuta di spegnimento, è richiesta una variante con freno (indicata dal suffisso "B" nel numero di modello) o un meccanismo di frenatura esterno.

D3: Si può sostituire l'HA-FE63W2 con un nuovo motore Mitsubishi?

I nuovi servomotori Mitsubishi (serie HF, HG) utilizzano un'interfaccia di codifica diversa e sono compatibili solo con gli amplificatori più recenti corrispondenti.Per sostituire l'HA-FE63W2 con un equivalente moderno, sia il motore che l'amplificatore MR-J2 devono essere sostituiti simultaneamente con una coppia di nuova generazione.

D4: L'HA-FE63W2 è indicato come interrotto è ancora disponibile una nuova scorta?

Sì, le unità NOS continuano ad essere disponibili presso i rivenditori di eccedenze industriali e i fornitori specializzati di servos.Questi sono motori originali di Mitsubishi prodotti prima dell'interruzione della produzione, che sono stati conservati correttamente.. Al momento dell'acquisto, confermare le condizioni di stoccaggio del venditore e se lo stato dell'encoder/batteria è stato verificato.

D5: Cosa significa "W2" nel numero di parte HA-FE63W2?

Il suffisso "W2" indica una specifica configurazione di cablaggio o connettore all'interno della famiglia HA-FE63.HA-FE63W2- invece della base HA-FE63 da sola, per garantire la corretta interfaccia di connettore e cavo per il cablaggio esistente della macchina.
