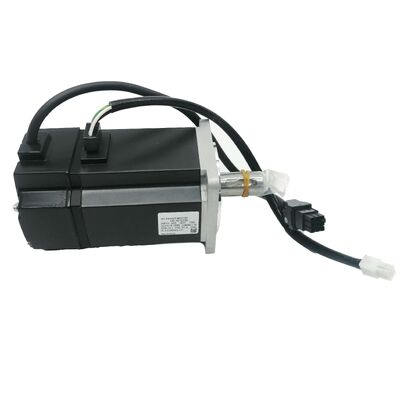

Motore Servo AC Mitsubishi HC-KFS73K — 750W, Albero con Chavetta, Encoder Assoluto a 17 bit, MELSERVO MR-J2S

Marca: Mitsubishi Electric

Serie: MELSERVO HC-KFS

Piattaforma: MR-J2S

Codici Prodotto: HC-KFS73K / HCKFS73K

Nuovo in Confezione Originale | Spedizione Espressa Gratuita | Disponibile

Bassa Inerzia, Coppia Elevata, Un Dettaglio Che Cambia Tutto

La maggior parte delle specifiche tra l'HC-KFS73 e l'HC-KFS73K sono identiche — stessa potenza di uscita di 750W, stessa coppia nominale di 2,4 N·m, stesso encoder assoluto a 17 bit, stesso amplificatore, stessa flangia. Ciò che li distingue è un singolo dettaglio meccanico sull'albero di uscita: una scanalatura per chavetta con una chavetta.

Questa distinzione non è estetica. Un albero con chavetta trasmette la coppia attraverso un blocco meccanico positivo tra l'albero motore e il componente azionato — una puleggia, un pignone, un mozzo di accoppiamento o un ingranaggio — piuttosto che attraverso il solo attrito di serraggio. Nelle applicazioni in cui l'accoppiamento subisce elevati carichi di picco, frequenti inversioni di direzione o vibrazioni che causerebbero lo slittamento di un mozzo serrato nel tempo, l'interfaccia con chavetta è la scelta ingegneristica che mantiene l'assemblaggio meccanico in posizione per migliaia di ore di funzionamento. Se la macchina è stata progettata per accettare un albero motore con chavetta, non esiste un'alternativa che si adatti correttamente senza modificare l'hardware di accoppiamento.

Questo è un servomotore a bassa inerzia da 750W della piattaforma MELSERVO J2S di Mitsubishi Electric. È progettato per un movimento reattivo e ripetibile in ingombri macchina compatti — e viene fornito con esattamente la geometria dell'albero richiesta dalle macchine che lo utilizzano.

Specifiche Tecniche

Specifiche tratte dalla pagina ufficiale del prodotto di Mitsubishi Electric Factory Automation Americas (HC-KFS73K) e dal catalogo MELSERVO-J2-Super Servo Amplifiers & Motors (L03007D).

Bassa Inerzia vs. Bassissima Inerzia — Comprendere la Posizione dell'HC-KFS73K

Mitsubishi Electric organizza i suoi servomotori della serie HC in distinte classi di inerzia, e la distinzione merita di essere compresa prima di selezionare un motore per un nuovo progetto o valutare una sostituzione.

La serie HC-MFS (Bassissima Inerzia) presenta i valori di inerzia del rotore più bassi nella gamma HC ed è stata costruita specificamente per la massima accelerazione e decelerazione possibile in applicazioni ad altissimo ciclo con carichi leggeri. I suoi valori di momento d'inerzia sono minimizzati a scapito della massa del rotore.

La serie HC-KFS (Bassa Inerzia) — la famiglia a cui appartiene questo motore — occupa il livello successivo. Offre un'inerzia inferiore rispetto ai motori a inerzia media, supportando al contempo masse di carico leggermente maggiori e una gamma più ampia di opzioni di accoppiamento meccanico. Alla potenza nominale di 750W dell'HC-KFS73K, il rotore a bassa inerzia risponde ancora rapidamente ai cambiamenti di velocità comandati, ma il motore è anche fisicamente adatto ad applicazioni che coinvolgono carichi collegati più sostanziali — nastri trasportatori, tavole X-Y, assi a portale e attrezzature di movimentazione multi-asse in cui la massa spostata non è trascurabile.

L'implicazione pratica per gli utenti di manutenzione è che una macchina progettata per un HC-KFS73K non può semplicemente sostituire un HC-MFS73K senza considerazioni meccaniche e possibilmente di parametri — la classe di inerzia influisce sulle caratteristiche dimensionali del motore e sulla geometria di accoppiamento, non solo sulle sue prestazioni dinamiche. La sostituzione "come per come" significa la stessa serie, lo stesso suffisso, lo stesso codice prodotto.

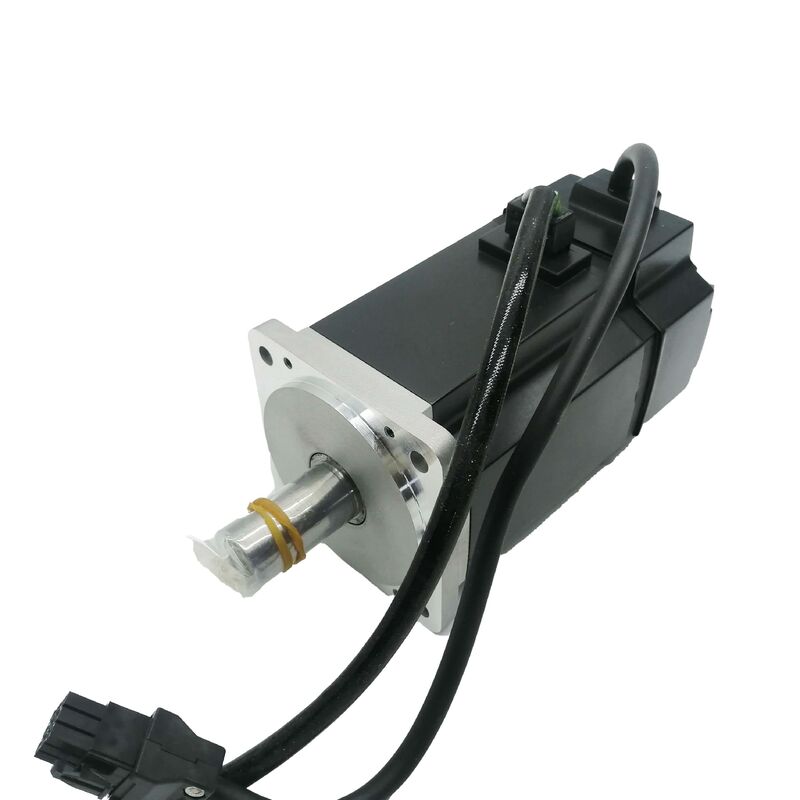

L'Albero con Chavetta — Funzione Meccanica e Motivo della sua Esistenza

Una scanalatura per chavetta è una fessura rettangolare lavorata lungo la lunghezza dell'albero di uscita del motore. Una fessura corrispondente viene lavorata nel foro del mozzo di accoppiamento o della puleggia. Una chavetta rettangolare in acciaio rettificata di precisione si inserisce contemporaneamente in entrambe le fessure, colmando il divario tra albero e mozzo e creando un blocco rotazionale positivo che non dipende dalla forza di serraggio.

Le ragioni ingegneristiche per specificare un albero con chavetta rispetto a un albero liscio dipendono dalla natura del carico:

Quando la coppia viene trasmessa tramite puro attrito — un mozzo serrato su un albero liscio — la coppia massima trasmissibile è una funzione della forza di serraggio e del coefficiente di attrito tra le superfici. Sotto coppia elevata sostenuta, carichi di picco durante l'accelerazione, carichi d'urto dal meccanismo azionato o vibrazioni su lunghi periodi di funzionamento, il mozzo può ruotare incrementalmente sull'albero. Ogni evento di micro-slittamento sposta leggermente il mozzo e, nel tempo, l'accoppiamento slitta abbastanza da causare un errore di posizione, un guasto meccanico o entrambi.

Un albero con chavetta elimina completamente lo slittamento. Il blocco meccanico trasmette la coppia attraverso il taglio nella chavetta, non attraverso l'attrito nell'accoppiamento. Il gioco in un accoppiamento con chavetta correttamente montato è essenzialmente zero e la capacità di coppia dell'unione è determinata dalla resistenza al taglio del materiale della chavetta piuttosto che dalla forza di serraggio. Per un motore da 750W che funziona fino a 5.175 giri/min di velocità massima istantanea con 7,2 N·m di coppia di picco disponibile, questo è il design di accoppiamento appropriato in molte applicazioni reali.

La chavetta stessa è inclusa con il motore — l'installazione richiede solo una corretta sede della chavetta in entrambe le fessure prima che il mozzo di accoppiamento venga montato sull'albero.

Encoder Assoluto a 17 bit — Nessuna Necessità di Homing all'Avvio

L'encoder a 17 bit integrato nell'HC-KFS73K genera 131.072 valori di posizione distinti per rivoluzione e conserva i dati di posizione assoluta completi attraverso i cicli di spegnimento. La conseguenza operativa pratica di ciò è immediata: quando la macchina viene accesa, il controllore servo già sa esattamente dove si trova ogni asse equipaggiato con questo motore, senza alcun movimento dell'asse richiesto per stabilire un riferimento.

Per macchine con più assi, attrezzature complesse o assi verticali in cui un movimento di homing potrebbe causare problemi se avviato in modo errato, l'eliminazione del ciclo di homing è un reale vantaggio operativo e di sicurezza. Riduce inoltre il tempo ciclo all'inizio di ogni turno di produzione — gli assi sono pronti per funzionare non appena il sistema servo viene alimentato e inizializzato, non dopo aver completato un ritorno di homing sequenziale.

La risoluzione stessa — 131.072 posizioni per rivoluzione — si traduce in una risoluzione angolare sub-arcsecondo all'albero motore. Attraverso qualsiasi riduzione meccanica al carico, tale risoluzione si moltiplica ulteriormente. Per applicazioni che richiedono un controllo di posizione fine sull'intera corsa di uscita, l'encoder non diventa il fattore limitante nell'accuratezza del sistema di movimento.

Amplificatori Servo Compatibili

L'HC-KFS73K è abbinato alla famiglia di amplificatori MR-J2S-70. Tutte e quattro le varianti di interfaccia supportano lo stesso motore; la scelta viene fatta in base all'architettura del bus di controllo della macchina:

Su macchine costruite con controllo multi-asse SSCNET e un MR-J2S-70 che pilota l'HC-KFS73K, la sostituzione del motore coinvolge solo il motore — l'amplificatore, i cavi e i parametri di sistema rimangono invariati. Lo stesso vale per qualsiasi altra variante di interfaccia. La configurazione dell'amplificatore è memorizzata nell'amplificatore e nel controllore, non nel motore.

Se l'amplificatore esistente della macchina è funzionante, non sostituirlo come parte di una sostituzione del motore a meno che non sia stato identificato in modo indipendente come causa del guasto.

Famiglia HC-KFS73 — Varianti a Colpo d'Occhio

L'HC-KFS73 è stato prodotto in diverse combinazioni di alberi e freni, tutti con le stesse specifiche di base di 750W, 2,4 N·m, 3.000 giri/min:

Questa inserzione è per l' HC-KFS73K: albero con chavetta, nessun freno elettromagnetico. La variante corretta per una specifica macchina è determinata da ciò che riporta l'etichetta del codice prodotto originale sulla targhetta del motore — abbinare esattamente quello è l'unico approccio affidabile per una sostituzione "come per come".

Dove Viene Utilizzato l'HC-KFS73K

La combinazione di bassa inerzia, potenza di 750W, flangia da 80 mm e albero con chavetta si mappa chiaramente a una serie di tipi di macchine e assi in cui tutti questi attributi sono contemporaneamente rilevanti.

Azionamenti per nastri trasportatori e linee di trasferimento — assi azionati a cinghia in cui l'albero motore si collega direttamente a una puleggia motrice tramite un foro puleggia con chavetta. Queste applicazioni comportano coppia sostenuta contro un carico di cinghia in movimento, inversioni di direzione in posizioni di indice e cicli che si ripetono migliaia di volte per turno. L'accoppiamento con chavetta gestisce la coppia sostenuta e di inversione; il rotore a bassa inerzia gestisce il rapido assestamento della posizione ad ogni indice.

Tavole X-Y e sistemi di posizionamento a portale — dove gli assi con vite a ricircolo di sfere o cinghia dentata richiedono un accoppiamento preciso tra motore e elemento di azionamento, e dove l'asse deve muoversi rapidamente e assestarsi accuratamente in ogni punto di destinazione attraverso migliaia di cicli.

Stampa, etichettatura e controllo della tensione del nastro — applicazioni critiche per la registrazione in cui la posizione dell'albero motore deve essere strettamente accoppiata al rullo azionato o al punto di presa senza l'errore angolare che lo slittamento del mozzo introdurrebbe durante una corsa di produzione.

Robotica e assemblaggio automatizzato — attuatori di giunto e assi di posizionamento su apparecchiature di automazione di generazione precedente costruite attorno alla piattaforma MR-J2S, dove l'HC-KFS73K era il motore specificato per una data configurazione dell'asse.

Macchine confezionatrici — azionamenti delle ganasce di sigillatura trasversale, assi form-fill-seal e attrezzature di ingresso rotanti in cui la relazione di fase costante tra il motore e la camma o il meccanismo azionato viene mantenuta attraverso l'interfaccia di accoppiamento con chavetta.

Condizioni, Approvvigionamento e Spedizione

Mitsubishi Electric ha dismesso l'intera serie HC-KFS insieme al più ampio ritiro della piattaforma MR-J2S. Il prodotto non è più in produzione attiva ed è indisponibile tramite la rete di distribuzione autorizzata di Mitsubishi. Le unità nuove in scatola disponibili oggi sono stock di produzione originale di fabbrica che erano immagazzinati prima della chiusura della linea — mai installati, mai alimentati, in confezione sigillata di fabbrica Mitsubishi Electric.

Per la manutenzione di apparecchiature in cui la macchina è stata originariamente costruita attorno all'HC-KFS73K, questo è il percorso di sostituzione diretto. L'unità viene spedita nuova, nella confezione originale Mitsubishi, con la chavetta inclusa. La spedizione espressa gratuita è inclusa in questa inserzione. Gli ordini internazionali vengono spediti tramite DHL Express, FedEx International Priority o UPS Express con tracciamento completo dalla spedizione alla consegna. Le unità disponibili vengono spedite nello stesso giorno lavorativo per gli ordini ricevuti prima dell'orario di taglio giornaliero del corriere.

FAQ

D1: L'albero del mio motore esistente è liscio (senza scanalatura per chavetta), ma la macchina utilizza un mozzo di accoppiamento serrato. Posso sostituirlo con la versione con chavetta HC-KFS73K senza modificare la macchina?

Non senza sostituire o modificare il mozzo di accoppiamento. L'albero con chavetta dell'HC-KFS73K richiede un mozzo di accoppiamento con una scanalatura per chavetta corrispondente lavorata nel suo foro — un mozzo con foro liscio progettato per un albero liscio non accoglierà correttamente la chavetta, e forzare il montaggio danneggerebbe la sede della chavetta o lascerebbe la chavetta sporgente dalla superficie dell'albero dove non può liberare il foro del mozzo. Se l'accoppiamento esistente della macchina è di tipo serrato con foro liscio progettato per l'HC-KFS73 (albero liscio), la sostituzione corretta è la versione con albero liscio HC-KFS73. Se la macchina utilizza un mozzo di accoppiamento con chavetta — motivo per cui l'HC-KFS73K è stato originariamente specificato — allora l'HC-KFS73K è la sostituzione corretta e il mozzo esistente lo accetterà direttamente.

D2: In cosa differisce l'HC-KFS73K dall'HC-MFS73K? Entrambi sono servomotori Mitsubishi da 750W con alberi con chavetta.

Entrambi i motori condividono la stessa potenza nominale (750W), lo stesso encoder assoluto a 17 bit e una configurazione con albero con chavetta, ma appartengono a classi di inerzia diverse e utilizzano amplificatori diversi. L'HC-KFS73K è un motore a bassa inerzia della serie HC-KFS, compatibile con la famiglia di amplificatori MR-J2S-70. L'HC-MFS73K è un motore a bassissima inerzia della serie HC-MFS, anch'esso compatibile con la famiglia di amplificatori MR-J2S-70, ma con un momento d'inerzia del rotore significativamente inferiore. I due motori differiscono anche per la corrente nominale (HC-KFS73K: 5,8A; HC-MFS73K: 5,1A) e per le loro dimensioni fisiche, rendendoli non intercambiabili a livello di flangia e accoppiamento senza modifiche alla macchina. In un contesto di manutenzione, sostituire il motore guasto con lo stesso identico codice prodotto dalla targhetta del motore — non sostituire tra serie di inerzia, anche alla stessa potenza.

D3: L'HC-KFS73K richiede un raffreddamento esterno o è autonomo?

L'HC-KFS73K utilizza il raffreddamento a ventola — una ventola interna integrata nell'assemblaggio del motore fa circolare l'aria sugli elementi termici del motore durante il funzionamento. Questo è distinto dalla costruzione auto-raffreddata (totalmente chiusa, senza ventilazione forzata) utilizzata in alcune altre varianti della serie HC. I motori raffreddati a ventola sono completamente autonomi per quanto riguarda il loro requisito di raffreddamento — non è necessaria alcuna alimentazione d'aria esterna, circuito di raffreddamento ad acqua o flusso d'aria forzato dall'involucro della macchina. Il motore genera il proprio flusso d'aria internamente. Ciò che l'installazione deve fornire è un ambiente entro l'intervallo di temperatura ambiente nominale del motore (0°C a +40°C) con spazio adeguato attorno al corpo del motore affinché il dissipatore di calore della ventola funzioni efficacemente. Non installare il motore in un involucro sigillato che intrappoli il calore che la ventola è progettata per dissipare.

D4: Il motore non ha un freno elettromagnetico. Cosa tiene in posizione l'asse quando la macchina è ferma o spenta?

Senza un freno integrato, l'HC-KFS73K mantiene la posizione esclusivamente tramite controllo servo attivo — l'amplificatore eccita gli avvolgimenti del motore per mantenere la posizione comandata mentre il servo è abilitato. Quando il servo è disabilitato o viene rimossa l'alimentazione, non vi è alcun vincolo meccanico sull'albero motore. Se ciò sia accettabile dipende interamente dall'applicazione: gli assi orizzontali con carichi bilanciati non presentano problemi quando il servo è disabilitato, poiché non vi è alcuna forza che spinge l'asse a muoversi. Gli assi verticali o gli assi con carico sbilanciato sono il caso comune in cui la configurazione senza freno richiede considerazioni aggiuntive — o un contrappeso nel design della macchina, un freno esterno separato, o l'uso della variante HC-KFS73BK (albero con chavetta, con freno elettromagnetico) che fornisce il blocco meccanico dell'albero alla rimozione dell'alimentazione.

D5: L'amplificatore MR-J2S-70A che pilota l'HC-KFS73K può essere sostituito con un amplificatore MR-J4 di generazione attuale?

Una sostituzione diretta di cavi e alimentazione tra un amplificatore MR-J4 e il motore HC-KFS73K non è possibile senza hardware di adattamento, poiché l'MR-J4 utilizza un protocollo di comunicazione dell'encoder diverso da quello dell'encoder integrato nell'HC-KFS73K. Mitsubishi Electric ha sviluppato un percorso di migrazione documentato utilizzando amplificatori servo MR-J4-DU_B-RJ020 in combinazione con kit di cablaggio per strumenti di rinnovo MR-J2S, che consente agli azionamenti MR-J4 di controllare alcuni vecchi motori della serie HC. Se si sta valutando un aggiornamento della piattaforma dell'amplificatore per una macchina esistente che utilizza motori HC-KFS73K, confermare la compatibilità specifica dello strumento di rinnovo con il supporto tecnico di Mitsubishi Electric prima di impegnarsi nell'acquisto dell'hardware — la versione del software dell'amplificatore e il numero di parte dello strumento di rinnovo devono essere abbinati correttamente affinché la combinazione funzioni. Per una semplice sostituzione del motore in cui l'amplificatore MR-J2S-70 esistente è funzionante, sostituire solo il motore con un altro HC-KFS73K è il percorso più rapido e a minor rischio.
