Motore Servo AC Mitsubishi HC-MF23-UE — 200W, Inerzia Ultra-Bassa, Standard EN/UL, Serie MR-J2

Marca: Mitsubishi Electric

Serie: MELSERVO HC-MF

Piattaforma: MR-J2

Codici Prodotto: HC-MF23-UE / HCMF23UE

Nuovo in Confezione Originale | Spedizione Espressa Gratuita | Disponibile

Piccolo Motore, Grandi Credenziali di Controllo del Movimento

L'HC-MF23-UE non si distingue per la sua potenza nominale. A 200W, è un servomotore compatto e di bassa capacità per qualsiasi misura — ed è esattamente questo il punto. Nell'automazione di precisione, la capacità di posizionare un piccolo carico in modo rapido, accurato e ripetuto migliaia di volte per turno raramente è una funzione della potenza bruta. È una funzione di quanto velocemente il motore può rispondere a un cambiamento nella posizione comandata, quanto fedelmente segue il profilo di velocità calcolato dal controller e quanto poco devia dal percorso comandato quando il ciclo ricomincia.

L'HC-MF23-UE è stato costruito attorno a queste priorità. Appartiene alla famiglia HC-MF di Mitsubishi Electric — una serie di servomotori sviluppata specificamente per applicazioni a inerzia ultra-bassa e di piccola capacità all'interno della piattaforma servo MR-J2. Il motore non è dotato di freno elettromagnetico e utilizza un albero dritto standard, rendendolo la configurazione base per il posizionamento ad asse orizzontale, teste pick-and-place leggere e meccanismi di indicizzazione ad alta frequenza dove l'applicazione non richiede il mantenimento dell'asse in condizioni di spegnimento.

Il suffisso -UE designa la conformità agli standard internazionali EN (europeo) e UL/C-UL (nordamericano), rendendo questo motore adatto per i costruttori di macchine che spediscono attrezzature nei mercati nordamericano ed europeo senza richiedere modifiche di conformità separate al servomotore stesso.

Specifiche Tecniche

Specifiche tratte dalla documentazione della serie MELSERVO HC-MF di Mitsubishi Electric, dal Manuale di Istruzioni dell'Amplificatore Servo MR-J2-CT e dagli elenchi di prodotti verificati su Mitsubishi Electric Factory Automation Americas.

Inerzia Ultra-Bassa in un Telaio da 200W

La caratteristica distintiva della serie HC-MF — incluso l'HC-MF23-UE — è la relazione tra la sua potenza di uscita e la sua inerzia del rotore. Mitsubishi Electric ha progettato questa famiglia attorno a un rotore ottimizzato per la risposta dinamica piuttosto che per la capacità termica. Il risultato è un motore che può accelerare e decelerare un piccolo carico estremamente rapidamente senza richiedere hardware di pilotaggio sovradimensionato per gestire le dinamiche.

Perché l'inerzia del rotore è importante a 200W? Perché le applicazioni che utilizzano un servomotore da 200W su una flangia da 60 mm quasi mai svolgono lavori lenti e a regime stazionario. Svolgono posizionamenti rapidi e ripetitivi: un dito di pinza che si apre e si chiude, un piccolo stadio rotante che si indicizza tra le stazioni, un meccanismo di posizionamento di lenti che effettua correzioni sub-millimetriche decine di volte al secondo. In questi casi d'uso, la capacità del motore di stabilizzarsi rapidamente nella posizione comandata — e farlo senza oscillazioni o superamento — determina il throughput della macchina molto più della potenza nominale.

I motori a inerzia ultra-bassa ottengono questo risultato minimizzando la massa rotante che deve essere superata ad ogni inversione di direzione. Ogni watt di coppia disponibile va a cambiare lo stato di movimento del carico, piuttosto che essere speso per superare la resistenza meccanica del motore stesso al cambiamento.

Il Suffisso -UE: Cosa Significa Effettivamente la Conformità Internazionale

Il suffisso allegato a questo numero di parte non è un dettaglio trascurabile — determina se il motore può essere legalmente installato in attrezzature destinate a determinati mercati.

La designazione -UE di Mitsubishi significa che il motore è stato prodotto e testato per essere conforme contemporaneamente a due quadri normativi:

Standard EN — i requisiti della Norma Europea per macchine elettriche rotanti, inclusa la serie IEC/EN 60034. Le attrezzature vendute all'interno dello Spazio Economico Europeo con marchio CE devono includere componenti conformi, e il servomotore rientra nell'ambito di questo requisito. Un motore conforme EN è stato testato secondo i requisiti europei di compatibilità elettromagnetica, bassa tensione e direttiva macchine.

Standard UL/C-UL — Underwriters Laboratories e il suo equivalente canadese (CSA). La certificazione UL è richiesta o fortemente preferita per le attrezzature installate negli Stati Uniti e in Canada, in particolare negli stabilimenti commerciali e industriali dove le polizze assicurative, i codici edilizi o le politiche di acquisto dei clienti impongono componenti certificati.

Per i costruttori di macchine e gli integratori di sistemi che operano nei mercati globali, la versione -UE elimina la necessità di qualificare varianti di motore separate per installazioni nordamericane rispetto a quelle europee. Lo stesso HC-MF23-UE può essere integrato in attrezzature spedite in entrambi i mercati. L'HC-MF23 standard (senza -UE) non possiede queste certificazioni — questa non è una differenza estetica.

Amplificatori Servo Compatibili — Famiglia MR-J2

L'HC-MF23-UE si abbina alla famiglia di amplificatori MR-J2-20. Il modello di amplificatore determina l'interfaccia di controllo e l'architettura di comunicazione dell'asse servo:

In una macchina esistente, l'amplificatore è già installato e configurato. Il compito di sostituzione del motore è semplicemente quello di abbinare il numero di parte sulla targhetta al motore di ricambio. L'amplificatore non deve essere cambiato quando il motore viene sostituito con un HC-MF23-UE identico. Se l'amplificatore esistente viene anch'esso sostituito o se la macchina viene riprogettata, selezionare la variante di interfaccia che corrisponde all'architettura del bus di controllo della macchina.

Varianti HC-MF23 a Colpo d'Occhio

Il motore base HC-MF23 è stato prodotto in diverse configurazioni per coprire diversi requisiti di albero e freno. Tutti hanno le stesse specifiche principali di 200W, 0,64 N·m, 3.000 giri/min:

Questo elenco è l' HC-MF23-UE — albero dritto, senza freno, conforme EN/UL/C-UL. La variante corretta per la tua applicazione dipende dal fatto che sia richiesto un freno di mantenimento elettromagnetico e se la conformità agli standard internazionali sia necessaria per il tuo mercato di destinazione.

Profilo Applicativo

L'HC-MF23-UE è costruito appositamente per un tipo specifico di macchina. Non per lavorazioni pesanti. Non per assi di azionamento multi-kilowatt. Il dominio di un servo a inerzia ultra-bassa da 200W su una flangia da 60 mm è l'automazione di precisione compatta e veloce:

Apparecchiature di assemblaggio elettronico — meccanismi pick-and-place di componenti, movimentazione PCB, inserimento connettori a passo fine. Le velocità di ciclo in queste applicazioni possono superare diverse centinaia di operazioni al minuto, e la massa in movimento è abbastanza leggera da rendere l'inerzia del motore il fattore limitante per il tempo di stabilizzazione.

Produzione di semiconduttori e display a schermo piatto — movimentazione wafer, posizionamento di stadi e meccanismi di trasporto dove il controllo della contaminazione, l'ingombro ridotto e l'accuratezza del posizionamento sono vincoli ugualmente importanti.

Macchine per imballaggio ed etichettatura — teste applicatrici di etichette, controllo di registrazione per processi a bobina, e meccanismi di riempimento o tappatura di piccolo formato dove l'asse deve rimanere sincronizzato con un flusso di prodotto.

Automazione medica e di laboratorio — robot di pipettaggio, movimentatori di vetrini e stadi di posizionamento di strumenti analitici. La capacità di feedback assoluto dell'encoder seriale è rilevante qui, dove la perdita del riferimento di posizione durante i cicli di spegnimento potrebbe influire sull'integrità del processo.

Fissaggi di assemblaggio multi-asse — assi individuali in un sistema più grande dove ogni asse trasporta un piccolo carico meccanico e le prestazioni complessive del sistema dipendono dal completamento delle mosse di tutti gli assi entro un budget di ciclo ristretto.

Spedizione e Condizioni

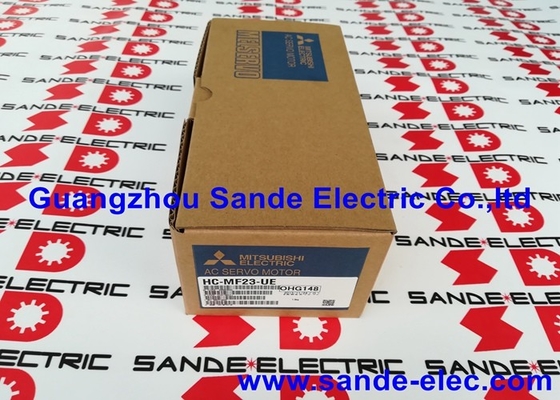

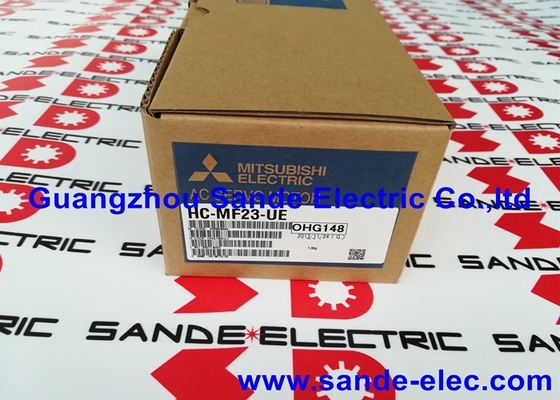

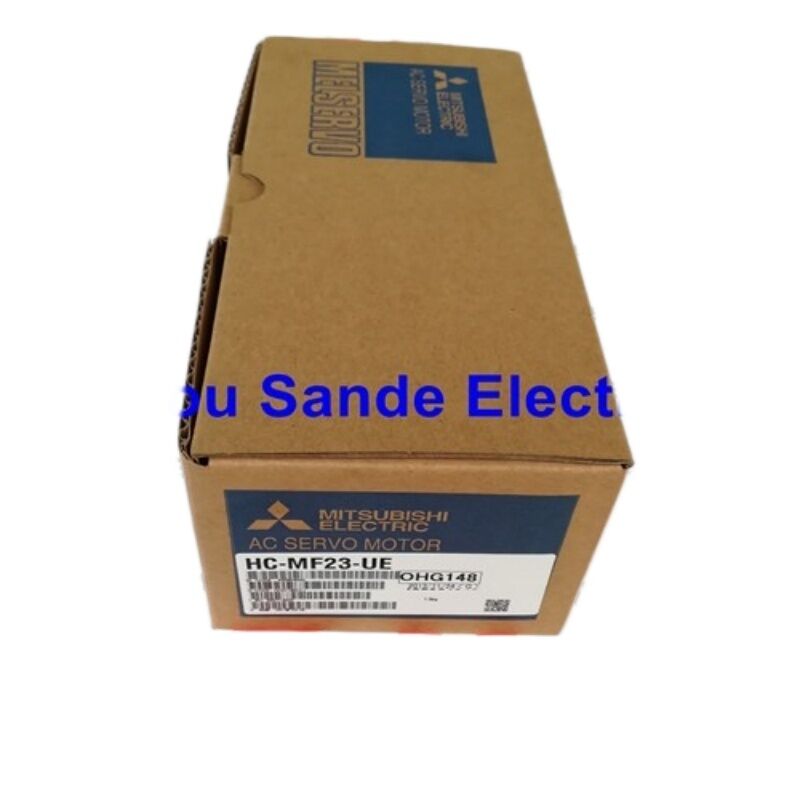

Questa unità viene spedita nuova, nella confezione originale sigillata dalla fabbrica Mitsubishi Electric. La spedizione espressa gratuita è inclusa. Gli ordini internazionali vengono spediti tramite DHL Express, FedEx International Priority o UPS Express con tracciamento completo fornito dalla spedizione alla consegna. Le unità disponibili vengono preparate per la spedizione nello stesso giorno lavorativo per gli ordini effettuati prima dell'orario di taglio giornaliero del corriere.

FAQ

D1: L'HC-MF23-UE è elencato come discontinuato. Posso ancora trovare unità nuove, e un'unità nuova in surplus è equivalente a un'unità OEM nuova?

Mitsubishi Electric ha discontinuato la serie HC-MF come parte della più ampia transizione dalla piattaforma servo MR-J2. Il prodotto non è più in produzione ed è indisponibile tramite canali autorizzati Mitsubishi attivi. Tuttavia, scorte di surplus nuove in scatola dal lotto di produzione originale continuano a circolare nel mercato dei ricambi industriali. Un'unità nuova in surplus — sigillata dalla fabbrica, non aperta, con la confezione e l'etichettatura originale Mitsubishi intatte — è identica sotto ogni aspetto funzionale e meccanico a quanto originariamente fornito tramite distribuzione autorizzata. Non è mai stata installata, alimentata o revisionata. Per una macchina progettata attorno all'HC-MF23-UE, questo è il percorso di manutenzione più diretto. L'alternativa — utilizzare un'unità riparata o ricondizionata — introduce una storia di servizio sconosciuta e richiede tipicamente una verifica delle prestazioni dopo l'installazione.

D2: Qual è la differenza tra l'HC-MF23-UE e il più recente HC-MFS23? La versione MFS può sostituire la versione MF?

Le serie HC-MF e HC-MFS sono generazioni di prodotti diverse da piattaforme servo diverse. L'HC-MF23-UE appartiene alla piattaforma MR-J2; l'HC-MFS23 appartiene alla piattaforma MR-J2S (Super). Entrambi i motori sono da 200W con la stessa coppia nominale di 0,64 N·m e velocità nominale di 3.000 giri/min, ed entrambi utilizzano una flangia da 60×60 mm. La differenza risiede nell'interfaccia dell'encoder: l'HC-MF23 utilizza un encoder assoluto/incrementale seriale compatibile con gli amplificatori MR-J2, mentre l'HC-MFS23 è dotato di un encoder assoluto a 17 bit progettato per gli amplificatori MR-J2S. Queste interfacce encoder non sono direttamente intercambiabili — collegare un HC-MFS23 a un amplificatore MR-J2 senza adattamento non funzionerà correttamente. Se la macchina utilizza amplificatori MR-J2, il motore di ricambio deve essere un HC-MF23-UE, non un HC-MFS23.

D3: Questo modello non include un freno elettromagnetico. È appropriato per un'applicazione ad asse verticale?

L'HC-MF23-UE è una variante senza freno, il che significa che la posizione dell'asse è mantenuta esclusivamente tramite il controllo servo attivo mentre l'amplificatore è abilitato. Se l'amplificatore va in errore, si spegne o viene intenzionalmente disabilitato, non vi è alcun freno meccanico che impedisca all'asse di muoversi sotto l'effetto della gravità. Per un asse orizzontale o un asse verticale che trasporta un carico abbastanza leggero da rendere accettabile il movimento guidato dalla gravità in caso di perdita di alimentazione, la versione senza freno è operativamente adatta. Per un asse verticale dove un movimento verso il basso incontrollato danneggerebbe la macchina, l'utensile o il pezzo — o dove le normative di sicurezza richiedono un freno meccanico — la scelta corretta è l'HC-MF23B-UE, la variante con freno elettromagnetico che blocca meccanicamente l'albero quando l'alimentazione del freno viene rimossa.

D4: Cosa fornisce l'encoder assoluto/incrementale seriale nell'HC-MF23-UE e come influisce sull'avvio della macchina?

L'encoder seriale nell'HC-MF23-UE è di tipo combinato assoluto/incrementale, che comunica i dati di posizione all'amplificatore MR-J2 tramite un protocollo seriale anziché segnali di impulsi in quadratura A/B convenzionali. In modalità assoluta (quando una posizione assoluta con batteria di backup è configurata nell'amplificatore), il motore mantiene il suo riferimento di posizione attraverso i cicli di spegnimento e la macchina può riprendere il funzionamento dopo un evento di spegnimento senza eseguire un ritorno di riferimento. In modalità incrementale, è richiesto un ritorno di riferimento ad ogni avvio. La modalità attiva dipende dalla configurazione dei parametri dell'amplificatore servo e se una batteria per il mantenimento della posizione assoluta è collegata all'amplificatore. Questa non è una differenza hardware nel motore stesso — è una scelta di configurazione del sistema effettuata durante la messa in servizio della macchina.

D5: L'HC-MF23-UE può essere pilotato da un amplificatore Mitsubishi più moderno come la serie MR-J4?

L'HC-MF23-UE e gli amplificatori della serie MR-J4 non sono direttamente compatibili senza hardware di adattamento aggiuntivo. L'MR-J4 utilizza un protocollo di comunicazione dell'encoder diverso rispetto all'encoder seriale dell'HC-MF23-UE, e una connessione diretta via cavo tra i due non produrrà un asse servo funzionante. Mitsubishi Electric ha sviluppato kit di aggiornamento — in particolare l'amplificatore MR-J4-DU_B-RJ020 combinato con cavi di aggiornamento MR-J2S — come percorso di migrazione documentato da MR-J2S a MR-J4. Tuttavia, si noti che questo percorso è stato sviluppato principalmente per motori MR-J2S (non MR-J2). Per i motori della serie HC-MF sulla piattaforma MR-J2 originale, la compatibilità con gli strumenti di aggiornamento dovrebbe essere confermata con il supporto tecnico di Mitsubishi Electric prima di impegnarsi in un aggiornamento dell'amplificatore. Per una semplice sostituzione del motore in una macchina esistente, la sostituzione dell'HC-MF23-UE con un altro HC-MF23-UE pilotato dall'amplificatore MR-J2-20 originale rimane l'approccio più semplice e affidabile.
