Motore Servo AC Mitsubishi HC-MFS43 — 400W, Inerzia Ultra-Bassa, Encoder Assoluto a 17 bit, MELSERVO MR-J2S

Marca: Mitsubishi Electric

Serie: MELSERVO HC-MFS

Piattaforma: MR-J2S

Codici Prodotto: HC-MFS43 / HCMFS43

Nuovo in Confezione Originale | Spedizione Espressa Gratuita | Disponibile

Quattrocento Watt in un Telaio da 60mm

L'HC-MFS43 occupa una posizione interessante nella gamma HC-MFS. A 400W con un ingombro di flangia di 60×60mm, non è un motore ad alta capacità secondo gli standard industriali — ma non è mai stato progettato per esserlo. Ciò per cui è stato progettato è qualcosa di più specifico: fornire un movimento rapido, preciso e ripetibile in involucri di macchine compatti dove motori più grandi fisicamente non possono andare, e farlo con la risoluzione e la risposta dinamica di cui gli ingegneri dell'automazione che lavorano su apparecchiature ad alto ciclo o multi-asse hanno effettivamente bisogno.

Questo è un servomotore della piattaforma MELSERVO J2S di Mitsubishi Electric, parte della famiglia HC-MFS caratterizzata da inerzia del rotore ultra-bassa e dimensioni fisiche ridotte. Bassa inerzia in questo contesto significa che il rotore stesso resiste meno ai cambiamenti di velocità rispetto a un motore convenzionale a potenza equivalente — il che si traduce direttamente in accelerazione più rapida, tempo di assestamento più breve e controllo di posizione più reattivo. In una macchina che esegue centinaia di cicli all'ora, questi vantaggi si accumulano.

L'HC-MFS43 viene fornito con un albero liscio e senza freno — questa è la configurazione base del motore, adatta per assi orizzontali o applicazioni in cui il mantenimento della posizione in caso di perdita di alimentazione è gestito esternamente dal design della macchina. Dispone di un encoder assoluto a 17 bit come standard, un dispositivo di feedback integrato che conserva le informazioni complete sulla posizione anche durante i cicli di spegnimento.

Specifiche Tecniche Verificate

Specifiche tratte dalla pagina ufficiale del prodotto di Mitsubishi Electric Factory Automation Americas e incrociate con la documentazione tecnica dei distributori pubblicata.

Inerzia Ultra-Bassa — Perché Conta Più della Potenza di Picco

La potenza nominale su targhetta di un motore indica quanta energia può erogare continuamente. Il suo valore di inerzia del rotore indica qualcosa di altrettanto importante: quanto rapidamente può rispondere a un cambiamento nella velocità o posizione comandata. Queste due proprietà sono correlate ma non identiche, e per molte applicazioni di automazione la caratteristica di inerzia ha un impatto più pratico sulle prestazioni della macchina rispetto alla potenza nominale.

Il momento d'inerzia del rotore dell'HC-MFS43 è 0,143 × 10⁻⁴ kg·m² — un valore deliberatamente basso ottenuto attraverso un design del rotore ottimizzato per la risposta dinamica piuttosto che per la massa termica. Quando un controller comanda al motore di avviarsi, fermarsi o invertire la marcia, il rotore resiste a tale cambiamento in proporzione alla sua inerzia. Un rotore a inerzia inferiore accelera più velocemente, decelera in minor distanza e raggiunge la posizione comandata prima. Nel corso di migliaia di cicli per turno, un motore che si assesta alla posizione target 5 millisecondi prima del suo alternativo è un motore che migliora il throughput della macchina in modo misurabile.

Questo è il motivo per cui la serie HC-MFS è stata sviluppata come una famiglia di prodotti distinta piuttosto che essere semplicemente una versione ridotta di un servomotore Mitsubishi più grande. Il design fisico ed elettromagnetico riflette un'ottimizzazione per il movimento dinamico ad alto ciclo — l'HC-MFS43 da 400W e l'HC-MFS73 da 750W condividono la stessa filosofia architetturale anche se differiscono nella capacità di uscita.

Flangia da 60×60mm — Si Adatta Dove Altri Non Possono

La dimensione della flangia quadrata da 60 mm dell'HC-MFS43 non è semplicemente una questione di dimensioni ridotte del motore. È una dimensione meccanica standardizzata dell'interfaccia che determina con quali schemi di montaggio e design di accoppiamento il motore è compatibile. Per i progettisti di macchine che hanno definito un asse attorno al fattore di forma della flangia da 60 mm, un sostituto deve avere la stessa geometria della flangia per essere montato senza modifiche al telaio della macchina.

Servomotori più grandi nella gamma Mitsubishi — incluso l'HC-MFS73 con flangia da 80 mm — sono fisicamente incompatibili con un montaggio progettato per 60 mm. Questo è un semplice vincolo meccanico, non un compromesso prestazionale. Le apparecchiature costruite attorno ai motori HC-MFS43 richiedono un HC-MFS43 o un equivalente dimensionale esatto, e poiché questo pezzo è discontinuato, le scorte nuove in surplus del codice prodotto originale sono tipicamente il percorso di sostituzione più diretto disponibile.

Encoder Assoluto a 17 bit — Precisione Che Persiste

La maggior parte dei servomotori utilizzati nell'automazione di produzione oggi sono dotati di encoder incrementali — dispositivi di feedback che contano gli impulsi da un punto di riferimento stabilito all'avvio. Il controller sa dove si trova il motore rispetto a dove è partito, ma niente di più. Se l'alimentazione viene interrotta, quel riferimento viene perso e una sequenza di homing è richiesta prima che possa riprendere il normale funzionamento.

L'encoder integrato dell'HC-MFS43 è di tipo assoluto, che opera a una risoluzione di 17 bit. Con 131.072 posizioni distinte per rivoluzione, fornisce sia una fine risoluzione angolare che una vera conoscenza della posizione assoluta — il controller sa esattamente dove si trova l'asse al momento dell'applicazione dell'alimentazione, senza alcun movimento di homing. Per macchine multi-asse o processi in cui l'homing di tutti gli assi ad ogni avvio introduce tempi ciclo o preoccupazioni di sicurezza, l'encoder assoluto è un reale vantaggio operativo integrato direttamente nel motore.

Amplificatori Servo Compatibili

L'HC-MFS43 si abbina alla famiglia di amplificatori MR-J2S-40, disponibile in quattro varianti di interfaccia:

L'amplificatore corretto dipende interamente dall'architettura di controllo della macchina da mantenere. I controller multi-asse basati su SSCNET richiedono l'MR-J2S-40B. Gli assi autonomi o pilotati da treno di impulsi utilizzano l'MR-J2S-40A. Se l'amplificatore esistente nella macchina è già funzionante, non è necessario sostituirlo quando si scambia solo il motore — la sostituzione del motore è uno scambio fisico ed elettrico diretto a condizione che il codice prodotto completo corrisponda.

Varianti del Modello nella Famiglia HC-MFS43

Diverse varianti con suffisso dell'HC-MFS43 sono state prodotte per coprire diversi requisiti di albero e freno:

Ogni variante presenta le stesse specifiche elettriche e prestazionali di base. La configurazione del freno e dell'albero determina l'adattamento fisico e i requisiti applicativi — una macchina progettata per un accoppiamento con scanalatura per chiavetta richiede la variante K; un asse verticale o un'applicazione di mantenimento della posizione richiede la variante B. Questa offerta copre la variante standard HC-MFS43 con albero liscio e senza freno.

Dove Viene Tipicamente Utilizzato l'HC-MFS43

La combinazione di dimensioni compatte, inerzia ultra-bassa e feedback ad alta risoluzione rende il motore ben adatto a una gamma prevedibile di applicazioni. Assi del polso dell'estremità del braccio robotico e attuatori leggeri per giunti — dove le dimensioni fisiche e l'inerzia contano entrambe perché il motore fa parte della massa in movimento. Apparecchiature pick-and-place dove la velocità del ciclo è un obiettivo prestazionale e la velocità di risposta del servo limita direttamente il throughput. Assi di posizionamento secondari CNC multi-asse, come cambi utensile, tavole rotanti e mandrini secondari in centri di lavoro più piccoli. Apparecchiature per la movimentazione di semiconduttori dove pulizia, precisione e fattore di forma compatto sono tutti requisiti simultanei. Azionamenti di nastri trasportatori e tavole di indicizzazione in macchine di assemblaggio con spazi ristretti.

In tutti questi casi, l'HC-MFS43 non è tipicamente il motore che svolge il lavoro pesante primario. È il motore responsabile di un movimento secondario preciso e veloce — e in quel ruolo, bassa inerzia e alta risoluzione contano più della potenza nominale.

Nota di Approvvigionamento — Pezzo OEM Discontinuato

Mitsubishi Electric ha discontinuato la serie HC-MFS insieme alla più ampia famiglia di motori HC. L'HC-MFS43 non è più prodotto ed è indisponibile tramite i canali di distribuzione autorizzati Mitsubishi. Ciò che rimane in circolazione sono scorte di produzione originali di fabbrica detenute da fornitori di surplus industriali — unità che sono state immagazzinate prima della chiusura della linea e non sono mai state installate o utilizzate.

Per la manutenzione di apparecchiature costruite attorno a questo motore, le scorte nuove in surplus sono il percorso di approvvigionamento corretto. Un'unità riparata o ricondizionata introduce una storia di servizio sconosciuta in un asse critico della macchina. Un'unità nuova in scatola dalla produzione originale è una quantità nota: stessa assemblaggio di fabbrica, stesso standard di qualità, stesse dimensioni meccaniche e caratteristiche elettriche del motore che sostituisce.

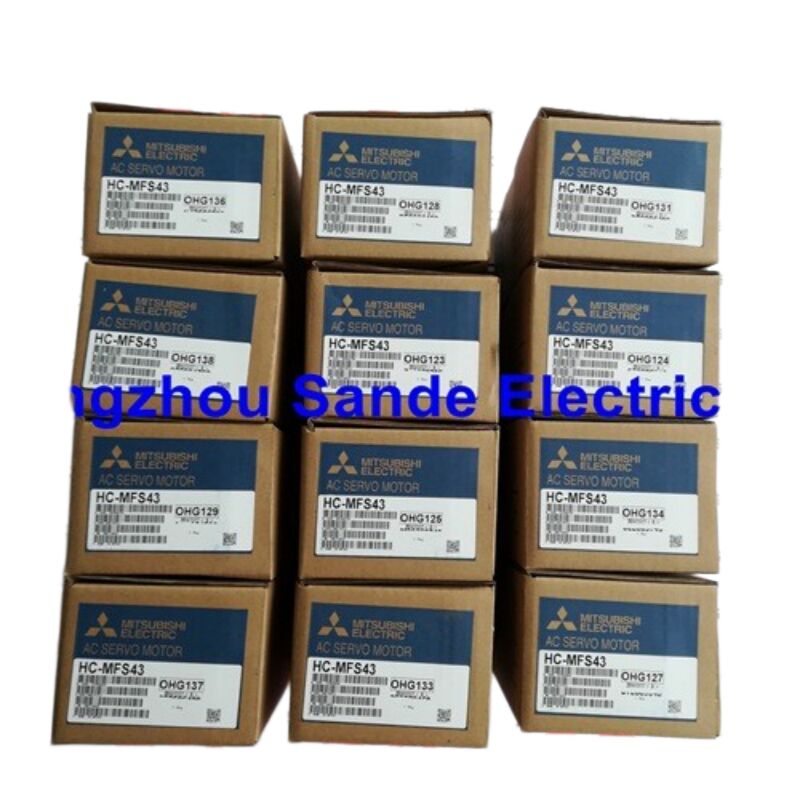

Questa offerta viene spedita dalla confezione originale sigillata di fabbrica Mitsubishi Electric.

FAQ

D1: L'HC-MFS43 non ha un freno. È sicuro usarlo su un asse verticale?

Un servomotore senza freno può essere utilizzato su un asse verticale, ma richiede un'attenta considerazione ingegneristica. Senza un freno di mantenimento, l'asse si affida interamente all'amplificatore servo e alla coppia del motore per mantenere la posizione quando la macchina è ferma o l'alimentazione è interrotta. Se il servo è attivamente abilitato e funzionante, il motore mantiene la posizione normalmente. Se l'alimentazione viene persa o l'amplificatore va in guasto, non c'è nulla che impedisca meccanicamente all'asse di muoversi sotto gravità. Per carichi verticali dove un movimento verso il basso incontrollato danneggerebbe l'utensile, il prodotto o creerebbe un pericolo per la sicurezza, la scelta corretta è l' HC-MFS43B — la variante con freno elettromagnetico che blocca meccanicamente l'albero alla perdita di alimentazione. L'HC-MFS43 standard è adatto per assi orizzontali o assi verticali dove il carico è bilanciato, abbastanza leggero che il movimento guidato dalla gravità è accettabile, o dove un freno meccanico esterno separato è fornito dal design della macchina.

D2: Qual è la differenza di prestazioni tra l'HC-MFS43 e il più grande HC-MFS73?

L'HC-MFS73 è classificato a 750W rispetto ai 400W dell'HC-MFS43 — circa l'87% in più di potenza continua erogata. La coppia nominale del 73 è di 2,4 N·m rispetto a 1,3 N·m del 43, e la coppia di picco scala in modo simile. Entrambi i motori condividono la stessa architettura di encoder assoluto a 17 bit e la stessa filosofia di design a inerzia ultra-bassa, ed entrambi funzionano a una velocità nominale di 3.000 giri/min. La differenza fisica chiave è la dimensione della flangia: l'HC-MFS73 utilizza una flangia da 80×80mm, mentre l'HC-MFS43 utilizza 60×60mm. Ciò significa che i due motori non sono meccanicamente intercambiabili nella maggior parte delle installazioni di macchine — i fori di montaggio, le dimensioni dell'accoppiamento e lo spazio disponibile differiscono tutti. La scelta tra i due è quasi sempre determinata dal design originale della macchina, non da una libera scelta tra opzioni equivalenti.

D3: L'HC-MFS43 può essere pilotato da un amplificatore più recente della serie MR-J4?

Non direttamente in una configurazione standard. La famiglia di amplificatori MR-J4 utilizza un protocollo di interfaccia encoder diverso da quello dell'encoder integrato dell'HC-MFS43, quindi una connessione via cavo diretta tra un amplificatore J4 e un motore HC-MFS43 non funziona senza adattamenti aggiuntivi. Mitsubishi Electric ha sviluppato una serie di strumenti di rinnovo — kit di cablaggio specifici utilizzati in combinazione con gli amplificatori MR-J4-DU_B-RJ020 — per consentire ai drive J4 di controllare i vecchi motori della serie HC. Questo è un percorso di migrazione documentato, ma non è uno scambio plug-and-play: richiede il set di cavi di rinnovo corretto e una specifica configurazione dei parametri sul lato dell'amplificatore J4. Se si sta mantenendo una macchina esistente e si ha semplicemente bisogno di sostituire un motore HC-MFS43 guasto, sostituirlo con un altro HC-MFS43 pilotato dall'amplificatore MR-J2S-40 originale è il percorso più semplice e affidabile.

D4: Il peso indicato è di 1,45 kg. Questo include il peso dell'imballaggio per la spedizione?

La cifra di 1,45 kg è il peso netto del motore come specificato nella documentazione del prodotto Mitsubishi Electric — solo l'unità motore, senza imballaggio. Il peso effettivo di spedizione, inclusi i materiali di imballaggio originali di fabbrica, è superiore. Per la spedizione internazionale, il peso lordo imballato viene utilizzato dal vettore per calcolare le spese di trasporto. Se necessiti del peso esatto di spedizione per il calcolo dei dazi doganali o la prenotazione del trasporto, contattaci direttamente prima di effettuare l'ordine e saremo in grado di fornire il peso imballato effettivo dell'unità specifica che verrà spedita.

D5: Cosa succede se l'inerzia del carico sull'HC-MFS43 è troppo alta rispetto all'inerzia del motore?

Le linee guida di Mitsubishi per l'HC-MFS43 raccomandano che il momento d'inerzia del carico collegato all'albero motore non superi 30 volte il momento d'inerzia del rotore del motore stesso. L'inerzia del rotore del motore è 0,143 × 10⁻⁴ kg·m², quindi l'inerzia di carico massima raccomandata è di circa 4,29 × 10⁻⁴ kg·m². Superare questo rapporto non causa necessariamente un guasto immediato, ma degrada il comportamento dinamico del sistema servo: i parametri di tuning del controller, che assumono un certo intervallo di rapporto di inerzia, diventano meno efficaci. I sintomi tipici includono overshoot nei movimenti di posizione, risonanza o oscillazione durante la decelerazione e difficoltà a ottenere impostazioni di guadagno stabili. Se la tua applicazione impone un'inerzia di carico superiore al rapporto raccomandato, consulta gli strumenti di selezione servo di Mitsubishi Electric o il supporto tecnico prima di finalizzare la selezione del motore, poiché un motore diverso o una configurazione con riduttore potrebbero essere più appropriati.
