Motore Servo AC Mitsubishi HC-MFS73BG2W5-S1 — 750W, Freno, Riduttore di precisione 1/25, Albero speciale

Marca: Mitsubishi Electric

Serie: MELSERVO HC-MFS

Piattaforma: MR-J2S

Codici prodotto: HC-MFS73BG2W5-S1 / HCMFS73BG2W5S1

Nuovo in confezione originale | Spedizione rapida disponibile | In magazzino

Costruito per un movimento di precisione che non può permettersi compromessi

C'è un motivo per cui l'HC-MFS73BG2W5-S1 rappresenta una delle configurazioni più specificate nella famiglia di prodotti Mitsubishi HC-MFS. Combina quattro distinti elementi di progettazione in un'unica unità: un servomotore a inerzia ultra-bassa da 750W, un freno elettromagnetico di tenuta integrato, un riduttore di precisione con rapporto 1/25 e un'uscita ad albero speciale con geometria del terminale dell'albero personalizzata. Ciascuna di queste caratteristiche è disponibile separatamente in varianti più semplici. Avere tutte e quattro insieme in un unico gruppo motore riflette una decisione ingegneristica molto deliberata — tipicamente guidata da un'applicazione che richiede contemporaneamente posizionamento controllato, trasmissione di potenza compatta, elevata coppia di uscita a bassa velocità e un'interfaccia meccanica specifica che la geometria standard dell'albero non può accogliere.

Il motore di base è l'HC-MFS73B, parte della piattaforma MELSERVO J2S di Mitsubishi. La famiglia HC-MFS è stata progettata attorno al concetto di inerzia ultra-bassa combinata con un fattore di forma fisico ridotto, rendendo questi motori particolarmente adatti per compiti di automazione ad alto ciclo in cui l'accelerazione e la decelerazione rapide sono fondamentali per la produttività della macchina. Con una potenza nominale continua di 750W e una flangia da 80×80mm, il rapporto coppia-dimensioni era — e lo è ancora — veramente competitivo per la sua classe.

Dotata del riduttore di precisione G2 (rapporto 1/25) e del freno elettromagnetico, questa configurazione trasforma il motore di base in qualcosa di categoricamente diverso: un attuatore servo a bassa velocità e alta coppia che mantiene la posizione senza alimentazione e si interfaccia con la macchina tramite un albero specificamente progettato. Per l'apparecchiatura per cui è stato progettato, non esiste un sostituto generico.

Specifiche tecniche

Specifiche del corpo motore tratte dagli elenchi ufficiali dei prodotti Mitsubishi Electric Factory Automation Americas e dal Manuale di istruzioni per servomotori AC per uso generale Mitsubishi (SH030052). Grado di protezione IP del riduttore secondo il catalogo Mitsubishi Electric Servo System.

Il riduttore — Cosa fa 1/25 alla coppia di uscita

Accoppiare un servomotore da 750W con un riduttore di precisione 1/25 produce un cambiamento fondamentale nel modo in cui l'unità si comporta all'albero di uscita. Il motore continua a girare nel suo normale intervallo di velocità operativa — il riduttore, posizionato tra il motore e il carico, riduce questa velocità e moltiplica la coppia disponibile nella stessa proporzione. Con un rapporto 1/25, l'albero di uscita gira a un venticinquesimo della velocità dell'albero motore, mentre la coppia all'uscita aumenta dello stesso fattore, ridotta solo dalle perdite meccaniche all'interno del riduttore stesso.

In termini pratici: un'applicazione che necessita di un'elevata coppia di tenuta in un ingombro compatto, o che deve posizionare un carico meccanico significativo con elevata risoluzione angolare, beneficia precisamente di questo tipo di disposizione motore-riduttore integrata. Il riduttore è di tipo di precisione — non una riduzione a ingranaggi cilindrici standard — il che significa che il gioco è controllato a livelli appropriati per applicazioni critiche di posizionamento e feedback. L'alloggiamento del riduttore ha un grado di protezione IP44, sigillandolo contro l'ingresso di particelle solide e schizzi d'acqua da qualsiasi direzione, il che è adatto per ambienti industriali in cui il motore potrebbe essere esposto a refrigeranti o fluidi di processo durante il funzionamento.

Poiché il riduttore è integrato in fabbrica e il motore è classificato come un gruppo completo con questo codice prodotto, gli utenti non devono procurarsi, allineare o accoppiare un riduttore separato all'albero motore. L'allineamento e l'accoppiamento vengono eseguiti in fabbrica, eliminando le variabili meccaniche associate all'assemblaggio sul campo.

Freno elettromagnetico — Mantenimento della posizione senza alimentazione continua

La designazione "B" in HC-MFS73B indica un freno elettromagnetico di tenuta integrato. Questo è un dispositivo di sicurezza e di tenuta, non un meccanismo di frenata dinamica per arrestare il motore sotto tensione. Quando la bobina del freno è energizzata, il freno si rilascia e l'albero motore gira liberamente. Quando l'alimentazione al freno viene rimossa — sia intenzionalmente che a causa di una perdita di alimentazione — il freno si innesta meccanicamente e mantiene l'albero in posizione.

Questa architettura è standard nelle applicazioni servo in cui un carico gravitazionale o una forza esterna causerebbero un movimento indesiderato se il motore fosse diseccitato o perdesse il controllo servo. Assi verticali, meccanismi di bloccaggio, tavole rotanti a indice e qualsiasi carico che deve rimanere esattamente dove si trova quando la macchina si ferma sono il dominio naturale di un servomotore dotato di freno.

Una nota di installazione degna di nota: quando il motore è montato con il terminale dell'albero rivolto verso l'alto, i manuali di istruzioni di Mitsubishi specificano che la piastra del freno potrebbe produrre un leggero suono di scorrimento durante il funzionamento — questa è una caratteristica normale del design, non una condizione di guasto.

Encoder Assoluto a 17 bit — Posizione mantenuta attraverso i cicli di alimentazione

L'encoder assoluto a 17 bit montato su questo motore fornisce 131.072 posizioni distinte per rivoluzione. Ancora più importante, è di tipo assoluto — non incrementale. La distinzione è considerevolmente importante per il tipo di applicazioni che questa configurazione motore serve tipicamente.

Un encoder incrementale può solo tracciare le variazioni di posizione da un riferimento iniziale noto. Se l'alimentazione viene persa o la macchina viene arrestata e riavviata, il controller deve riposizionare l'asse per ristabilire un riferimento di posizione prima che possa riprendere il normale funzionamento. Un encoder assoluto mantiene le informazioni di posizione complete anche attraverso i cicli di alimentazione — quando l'alimentazione viene ripristinata, il controller sa immediatamente dove si trova l'asse. Nessun ciclo di homing richiesto.

Per macchine con più assi, attrezzature complesse o processi critici per la sicurezza in cui una posizione di home persa potrebbe danneggiare utensili o prodotti, l'encoder assoluto rappresenta un vantaggio operativo significativo. È anche una delle caratteristiche che distingue la serie HC-MFS dalle soluzioni servo a costo inferiore — la risoluzione a 17 bit e il feedback assoluto sono caratteristiche di un motore costruito per impieghi industriali di precisione, non per l'automazione di massa.

Amplificatori servo compatibili

L'HC-MFS73BG2W5-S1 opera sulla piattaforma MELSERVO MR-J2S. I quattro amplificatori confermati come compatibili con il motore HC-MFS73B sono:

La corretta selezione dell'amplificatore dipende dall'architettura di controllo della macchina in cui questo motore viene mantenuto. Su macchine originariamente costruite attorno al controllo multiasse SSCNET, l'MR-J2S-70B è l'abbinamento appropriato. Assi autonomi o controllati da traino di impulsi utilizzano l'MR-J2S-70A. Se non si è sicuri di quale amplificatore fosse originale sulla macchina, controllare il numero del modello dell'amplificatore sull'unità esistente prima di ordinare.

Contesto di approvvigionamento — OEM discontinuato, disponibile tramite surplus

Mitsubishi Electric ha discontinuato le serie complete di motori HC-MFS e HC-MF. Le nuove unità non sono più prodotte e il pezzo non è disponibile tramite canali di distribuzione autorizzati attivi. L'unica fonte di scorte nuove in scatola è il mercato del surplus industriale e dell'inventario in eccesso — unità delle serie di produzione originali che non sono mai state installate.

Questo è importante per gli acquirenti che necessitano esattamente di questa configurazione. Sostituire una variante di motore diversa — rimuovere il freno, cambiare il rapporto di riduzione o utilizzare un albero standard al posto della specifica dell'albero speciale W5/S1 — non è semplice quando si sostituisce un'unità in una macchina esistente. L'interfaccia meccanica, il comportamento di tenuta e il rapporto di riduzione fanno tutti parte di come è stata progettata la macchina originale. Un'unità che viene spedita nuova, nella confezione originale Mitsubishi, con i codici suffisso corretti sulla targhetta è una sostituzione esatta. Questo è ciò che questa offerta fornisce.

Applicazioni in cui si trova tipicamente questa configurazione

La combinazione di freno elettromagnetico, riduttore di precisione 1/25 e uscita ad albero speciale indica applicazioni di posizionamento di precisione in cui sono contemporaneamente richiesti bassa velocità di uscita, alta coppia di uscita, tenuta di posizione sicura e una geometria di accoppiamento meccanico specifica. Le installazioni comuni includono:

Meccanismi di indicizzazione rotante in attrezzature di assemblaggio e ispezione — dove è necessario un passo angolare controllato e ripetibile e l'asse deve mantenere la posizione tra i passi senza corrente motore continua. Attuatori di giunti robotici in bracci robotici di generazione precedente Mitsubishi e di terze parti che utilizzavano servomotori della serie HC direttamente nelle posizioni dei giunti. Assi di macchine utensili per scopi speciali in cui un servomotore con riduttore sostituisce una disposizione convenzionale di motore con riduttore e feedback. Azionamenti per nastri trasportatori e macchine di trasferimento in cui la combinazione di feedback di posizionamento e freno di tenuta fornisce sia precisione che sicurezza.

Imballaggio e spedizione

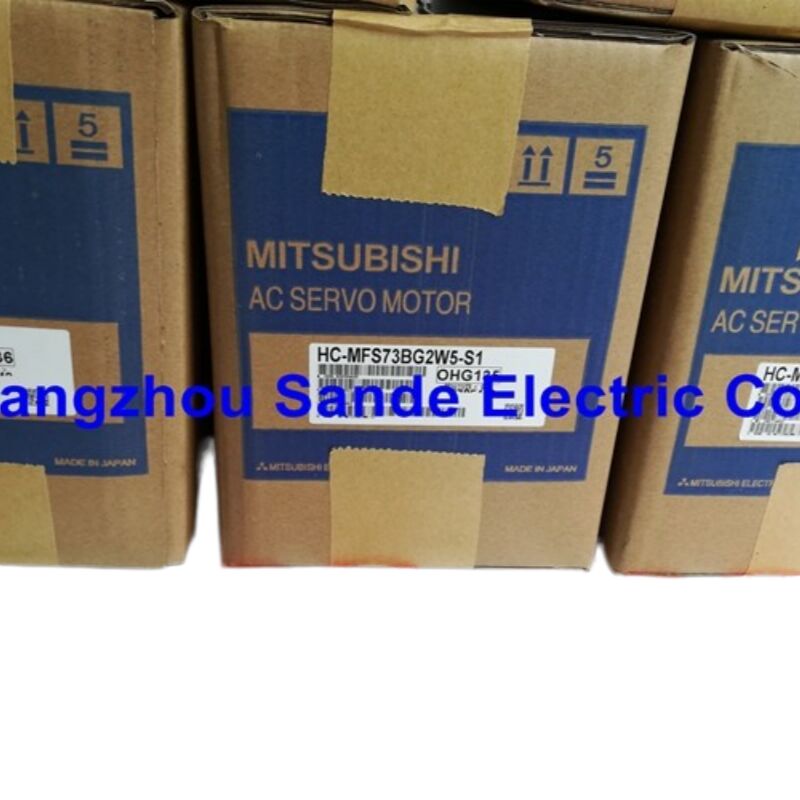

Questa unità viene spedita nuova, nella confezione originale Mitsubishi Electric, con il motore e il connettore dell'encoder intatti. Opzioni di spedizione rapida sono disponibili al checkout — sono offerti servizi espressi internazionali DHL, FedEx e UPS con tracciamento completo della spedizione dalla spedizione alla consegna. Le unità in magazzino vengono preparate per la spedizione lo stesso giorno lavorativo per gli ordini effettuati prima dell'orario limite giornaliero del corriere.

FAQ

D1: L'HC-MFS73BG2W5-S1 è elencato come discontinuato. È effettivamente disponibile un'unità nuova in scatola e cosa significa "nuovo" in questo contesto?

"Discontinuato" significa che Mitsubishi Electric ha interrotto la produzione di questo pezzo — non è più fabbricato e non può essere ordinato tramite canali autorizzati attivi. Non significa che il pezzo sia cessato di esistere nella catena di approvvigionamento. Le attrezzature industriali hanno lunghe durate di servizio e le serie di produzione originali spesso lasciavano scorte che venivano acquistate o immagazzinate da distributori di parti di surplus e industriali prima che l'OEM interrompesse la linea. Un HC-MFS73BG2W5-S1 nuovo in scatola è un'unità di quella serie di produzione originale — non aperta, nella confezione sigillata di fabbrica Mitsubishi, con tutte le coperture dei connettori originali, le etichette e la documentazione intatte. Non è mai stata installata, riparata o ricondizionata. Per una macchina che richiede questo esatto codice prodotto, un'unità nuova di surplus è l'equivalente di un'unità OEM nuova in tutti gli aspetti funzionali e meccanici.

D2: L'HC-MFS73BG2W5-S1 può essere abbinato a un amplificatore servo Mitsubishi più recente come la serie MR-J4?

La compatibilità diretta plug-and-play con gli amplificatori MR-J4 non esiste per i motori HC-MFS in configurazione standard, poiché l'MR-J4 utilizza un protocollo di interfaccia encoder diverso. Mitsubishi Electric offre kit di rinnovo da MR-J2S a MR-J4 (in particolare l'MR-J4-DU_B-RJ020 con hardware di rinnovo associato) che sono progettati per consentire agli amplificatori MR-J4 di pilotare vecchi motori della serie HC. Tuttavia, questa non è una modifica di cablaggio standard — comporta cablaggi di rinnovo specifici e configurazione dei parametri, e il motore HC-MFS73B è tra quelli che richiedono la conferma della compatibilità della versione software sul lato amplificatore di rinnovo. Se si sta considerando l'aggiornamento della piattaforma amplificatore, confermare il codice esatto dello strumento di rinnovo con il supporto tecnico Mitsubishi Electric prima di impegnarsi nella combinazione.

D3: Qual è la velocità di uscita sull'albero del riduttore quando il motore funziona alla velocità nominale?

Con il motore che funziona alla sua velocità nominale di 3.000 giri/min e il riduttore di precisione G2 che fornisce un rapporto 1/25, la velocità dell'albero di uscita è di 120 giri/min (3.000 ÷ 25). Alla velocità massima del motore di 4.500 giri/min, l'albero di uscita raggiunge 180 giri/min. Queste sono le velocità di rotazione all'uscita del riduttore, che è l'albero che si collega al componente della macchina azionata. L'amplificatore servo e il controller comandano e monitorano ancora posizione e velocità all'encoder del motore — il rapporto di riduzione è una relazione meccanica fissa e il software del controller deve tenerne conto nei calcoli del profilo di movimento.

D4: I suffissi W5 e S1 indicano un albero speciale. Cosa significa questo per l'installazione e si può sostituire una versione con albero standard?

W5 designa una specifica di albero speciale e S1 designa una geometria del terminale dell'albero speciale — entrambi sono configurazioni speciali applicate in fabbrica da Mitsubishi Electric definite al momento in cui il pezzo è stato originariamente specificato per la macchina che serve. Le dimensioni esatte dell'albero W5 e del terminale dell'albero S1 sono specifiche per quella configurazione e differiscono dalla geometria standard dell'albero dritto del modello base HC-MFS73B. Nella maggior parte dei casi, una macchina costruita per accettare l'albero W5/S1 ha un accoppiamento meccanico, un'interfaccia del riduttore o una flangia di uscita lavorata per adattarsi a quelle dimensioni specifiche. La sostituzione con una versione con albero standard richiederebbe tipicamente la lavorazione o la sostituzione dell'accoppiamento sul lato macchina — un lavoro che potrebbe essere fattibile o meno a seconda del design della macchina. Se si sta sostituendo un motore guasto in una macchina esistente, l'approccio sicuro è quello di far corrispondere esattamente il codice prodotto completo, che è ciò che questa unità fornisce.

D5: Il freno elettromagnetico richiede un cablaggio separato e un'alimentazione dedicata?

Sì. Il freno elettromagnetico nell'HC-MFS73B è un circuito elettrico separato dagli avvolgimenti di alimentazione del motore e dall'encoder. Richiede un'alimentazione dedicata da 24V DC collegata tramite la propria coppia di conduttori, separata dalle linee di alimentazione U/V/W del motore e dal cavo dell'encoder. L'amplificatore MR-J2S fornisce un segnale di uscita del freno, ma la corrente effettiva della bobina del freno proviene dall'alimentazione esterna da 24V DC — il segnale dell'amplificatore controlla un relè o un transistor che commuta l'alimentazione del freno, non direttamente l'intera corrente della bobina. Il pinout del connettore del freno e lo schema di cablaggio sono documentati nel Manuale di istruzioni dell'amplificatore servo Mitsubishi MR-J2S. Quando si sostituisce un motore in un'installazione esistente, il cablaggio del freno esistente può tipicamente essere riutilizzato così com'è se le terminazioni dei cavi sono in buone condizioni.
