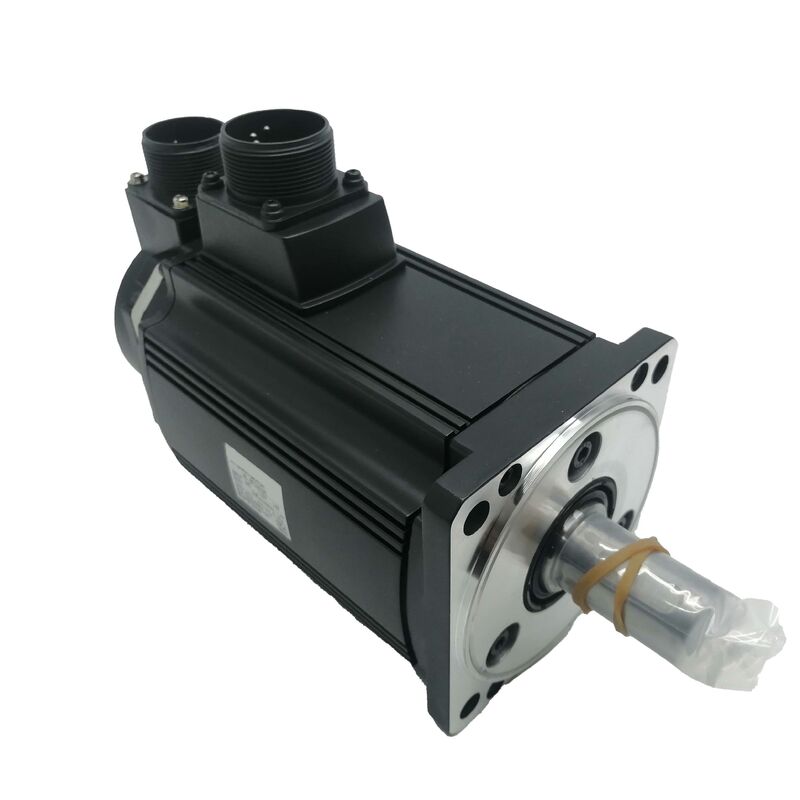

Nuovo servomotore AC Mitsubishi HC-RFS203 — Inerzia ultra-bassa da 2 kW, 3000 giri/min, encoder a 17 bit | Spedizione rapida gratuita

Marca: Mitsubishi Electric

Serie: MELSERVO-J2-Super HC-RFS

Codice articolo: HC-RFS203 / HCRFS203

Condizione: Nuovo | Spedizione rapida gratuita | Disponibile in magazzino

Cosa distingue la serie HC-RFS

Non tutti i servomotori da 2 kW sono costruiti per lo stesso scopo. Il Mitsubishi HC-RFS203 è stato sviluppato specificamente per applicazioni in cui i cicli di accelerazione e decelerazione avvengono ad alta frequenza — dove il motore si avvia, si ferma, inverte e riposiziona decine o centinaia di volte al minuto anziché funzionare a velocità sostenuta. Questo profilo di utilizzo impone richieste molto diverse su un motore rispetto a un convenzionale mandrino o a un'applicazione di azionamento per nastri trasportatori.

La scelta ingegneristica distintiva della serie HC-RFS è la sua inerzia del rotore ultra-bassa. Un rotore a bassa inerzia accelera e decelera più velocemente per un dato input di coppia, il che significa tempi di posizionamento più brevi, cicli più elevati e minore energia spesa per ciclo di movimento. Il compromesso è che i rotori a bassa inerzia sono meno tolleranti all'elevata inerzia riflessa sull'albero — ma nelle applicazioni per cui questo motore è stato progettato, questo compromesso è quello giusto. Macchinari per il trasferimento ad alta frequenza, meccanismi pick-and-place, attrezzature di indicizzazione e assi di posizionamento a risposta rapida sono dove l'HC-RFS203 offre le migliori prestazioni.

Specifiche tecniche

Dati tecnici incrociati dalla documentazione della serie MELSERVO-J2-Super di Mitsubishi Electric e registri verificati di fornitori specializzati.

L'encoder a 17 bit — Precisione che si mantiene a bassa velocità

Una delle caratteristiche operativamente più significative dell'HC-RFS203 è il suo encoder assoluto seriale a 17 bit, che fornisce 131.072 conteggi di posizione discreti per giro dell'albero motore.

Per metterlo in prospettiva: a questa risoluzione, ogni conteggio dell'encoder rappresenta circa 0,00275 gradi di rotazione dell'albero. In un tipico asse lineare azionato da una vite a ricircolo di sfere con passo da 10 mm e rapporto di accoppiamento 1:1, ciò si traduce in una granularità teorica del feedback di posizione di circa 0,076 micrometri per conteggio — un livello di risoluzione che non è il fattore limitante in alcun sistema meccanico realistico.

Il significato pratico si avverte soprattutto a basse velocità. I sistemi servo con encoder a bassa risoluzione producono un feedback di velocità irregolare a basse velocità di avanzamento perché i conteggi di posizione arrivano al controller in modo infrequente e incoerente. Il loop di controllo della velocità ha dati limitati con cui lavorare e il risultato è un'ondulazione visibile della velocità — un problema che influisce sulla finitura superficiale, sulla coerenza del processo e sulla ripetibilità del posizionamento a basse velocità di avanzamento. La densità di conteggio fine dell'encoder a 17 bit fornisce al loop di controllo della velocità dati di posizione ricchi e regolari anche a velocità dell'albero molto basse, il che consente il comportamento a velocità costante e fluida richiesto dalle applicazioni di precisione.

L'encoder è anche di tipo assoluto, il che significa che mantiene il riferimento di posizione attraverso i cicli di alimentazione senza richiedere una sequenza di ritorno a zero dopo ogni accensione.

Inerzia ultra-bassa — Comprensione delle specifiche e delle loro implicazioni

La designazione HC-RFS segnala un'inerzia del rotore ultra-bassa all'interno della famiglia di motori Mitsubishi MELSERVO-J2-Super. Comprendere cosa ciò significa in pratica — e dove è importante — è essenziale per ottenere il massimo da questo motore in una progettazione di sistema.

Cosa realizza la "bassa inerzia". L'inerzia del rotore è la resistenza che la massa rotante del motore offre ai cambiamenti di velocità. Un rotore a inerzia inferiore richiede meno coppia per accelerare e decelerare a una data velocità. Per l'amplificatore servo che aziona il motore, ciò si traduce direttamente in una risposta più rapida ai comandi di velocità e posizione. Il motore può seguire più da vicino il profilo del comando, riducendo l'errore di inseguimento e accorciando il tempo necessario per raggiungere e stabilizzarsi in una posizione target.

Dove si applica. Le applicazioni che beneficiano maggiormente sono quelle con cicli di movimento brevi e ripetuti — tavole rotanti che eseguono più posizioni al secondo, macchine confezionatrici con cicli pick-and-place rapidi, attrezzature di stampa che richiedono una registrazione precisa ad alte velocità di linea e attrezzature per la movimentazione di semiconduttori dove la produttività dipende dalla minimizzazione del tempo di movimento per ciclo.

Cosa richiede dal carico. I motori a inerzia ultra-bassa sono più efficaci quando l'inerzia del carico riflessa sull'albero motore è mantenuta entro un multiplo ragionevole dell'inerzia del rotore del motore stesso. La documentazione MELSERVO-J2-Super di Mitsubishi fornisce indicazioni sul rapporto di inerzia carico-motore per ogni modello di motore. Quando l'elevata inerzia del carico è inevitabile, un riduttore può essere utilizzato per ridurre l'inerzia riflessa sull'albero motore — un approccio comune quando si accoppia un motore della serie HC-RFS a un meccanismo di carico più pesante.

HC-RFS nel contesto della famiglia J2-Super

La serie MELSERVO-J2-Super ha stabilito diverse sottofamiglie di motori distinte con diverse caratteristiche di inerzia, ognuna ottimizzata per una diversa classe di applicazione:

HC-KFS / HC-MFS — motori a bassa inerzia di piccola capacità nell'intervallo 50W-750W, utilizzati in assi leggeri e piccole macchine

HC-SFS — gamma di media capacità a inerzia standard che copre applicazioni in cui sono tipici carichi riflessi più elevati e si privilegia prestazioni a velocità costante e fluida

HC-RFS — gamma di media capacità a inerzia ultra-bassa (inclusi HC-RFS153, HC-RFS203, HC-RFS353, HC-RFS503) per funzionamento ad alta frequenza e profili di accelerazione impegnativi

HC-LFS / HC-UFS — modelli di capacità superiore per azionamenti di assi più grandi e applicazioni speciali

L'HC-RFS203 si colloca al livello di 2 kW all'interno del gruppo a inerzia ultra-bassa, abbinato all'amplificatore MR-J2S-200A/B. I suoi fratelli della stessa serie — HC-RFS153 (1,5 kW) e HC-RFS353 (3,5 kW) — coprono livelli di potenza adiacenti in cui è necessaria la stessa caratteristica di inerzia ultra-bassa a diverse potenze nominali.

Compatibilità e abbinamento amplificatore

L'HC-RFS203 è progettato per l'uso con gli amplificatori della serie MELSERVO-J2-Super di Mitsubishi. L'abbinamento standard per il funzionamento in classe 200V è il MR-J2S-200A (controllo di posizione, velocità e coppia, interfaccia pulse train/analogica) o il MR-J2S-200B (compatibile SSCNET). Le varianti CP e CL della stessa piattaforma 200A supportano CC-Link e altre interfacce di comunicazione all'interno dello stesso elenco di compatibilità motori.

Nota importante sulla migrazione: Mitsubishi ha pubblicato un programma formale di rinnovo J2S che mappa i motori della serie HC-RFS ai loro equivalenti successori della serie HG-SR per i clienti che migrano installazioni MELSERVO-J2-Super obsolete all'hardware MELSERVO-J4 di generazione attuale. La serie HC-RFS e i suoi amplificatori compatibili MR-J2S sono prodotti OEM dismessi. Le macchine che eseguono ancora questa piattaforma vengono tipicamente mantenute tramite fornitori specializzati di surplus piuttosto che tramite nuovi approvvigionamenti OEM. La combinazione motore-amplificatore continua a funzionare pienamente secondo le specifiche quando fornita come unità di surplus testata, e la sostituzione con il codice articolo originale rimane il percorso di manutenzione più semplice per la base installata.

Condizione e disponibilità

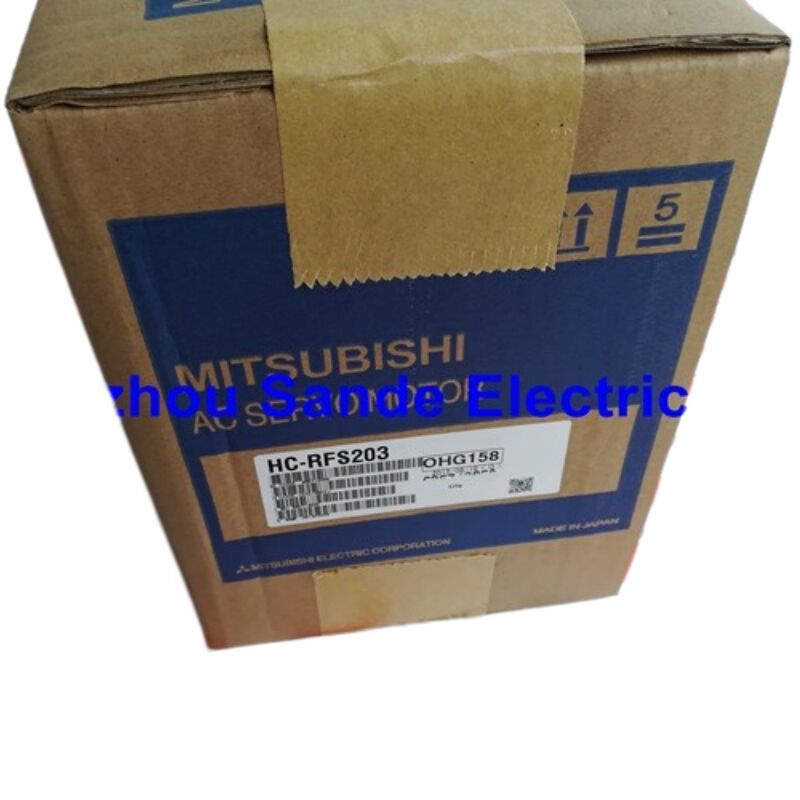

Questo annuncio copre unità nuove HC-RFS203. I servomotori Mitsubishi new-old-stock (NOS) sono disponibili tramite distributori specializzati di automazione industriale che mantengono scorte provenienti dal periodo di produzione attiva del prodotto. Le unità nuove non sono mai state installate in una macchina e conservano il loro imballaggio originale di fabbrica, la copertura protettiva dell'albero e i tappi dei connettori.

Per applicazioni in cui un'unità nuova è essenziale — requisiti di garanzia, installazioni critiche di nuove costruzioni o situazioni in cui il motore verrà conservato come ricambio di riserva — lo stock nuovo è la scelta appropriata. Dove il costo è la considerazione principale e il motore verrà installato direttamente, le unità di surplus completamente testate offrono prestazioni funzionali comparabili a un costo inferiore.

La spedizione rapida gratuita

è inclusa in questo annuncio. Per destinazioni internazionali, tempi di consegna e opzioni di corriere variano — contattateci prima di ordinare per confermare gli accordi di consegna per la vostra regione.

FAQ

D1: L'HC-RFS203 è descritto come "inerzia ultra-bassa". Qual è il rapporto di inerzia carico-motore accettabile per questo motore?

La documentazione MELSERVO-J2-Super di Mitsubishi specifica un rapporto di inerzia carico-motore raccomandato fino a 30 volte l'inerzia del rotore del motore stesso per la serie HC-RFS. Operare entro questa linea guida garantisce che le funzioni di auto-tuning e regolazione del guadagno dell'amplificatore servo possano mantenere prestazioni stabili in anello chiuso sull'intera gamma di velocità e accelerazione. Quando il rapporto di inerzia del carico supera 30 volte, Mitsubishi consiglia di contattare il proprio supporto tecnico per valutare se l'applicazione può essere soddisfatta con impostazioni di guadagno specifiche, modifiche meccaniche o una diversa selezione del motore. In pratica, se la vostra applicazione ha un'elevata inerzia del carico riflessa sull'albero motore — ad esempio, una tavola rotante pesante accoppiata direttamente — un riduttore tra motore e carico è una soluzione più efficace rispetto alla semplice accettazione di un elevato rapporto di inerzia.

D2: L'HC-RFS203 viene fornito con un encoder assoluto e ciò significa che non è necessaria alcuna batteria nell'amplificatore?

L'HC-RFS203 è dotato di un encoder assoluto seriale a 17 bit di serie. L'encoder assoluto mantiene le informazioni di posizione a giro singolo all'interno dell'encoder stesso. Tuttavia, per il mantenimento della posizione assoluta multi-giro — che è ciò che consente al controller di conoscere la posizione dell'asse dopo lo spegnimento in macchine con più di un giro di movimento per asse — l'amplificatore della serie MR-J2S richiede una batteria esterna (MR-BAT) collegata al connettore della batteria dell'amplificatore. La proprietà assoluta dell'encoder gestisce la risoluzione della posizione a giro singolo; la batteria dell'amplificatore gestisce il conteggio dei giri multipli durante gli intervalli di spegnimento. Se la batteria MR-BAT non è installata o è scarica quando l'alimentazione viene rimossa, i dati di posizione assoluta multi-giro vengono persi e sarà necessario un ritorno a zero alla successiva accensione. La batteria è un articolo di manutenzione standard in qualsiasi installazione MELSERVO-J2-Super che utilizzi motori di tipo assoluto.

D3: Qual è la differenza tra l'HC-RFS203 e l'HC-SFS203 e possono essere utilizzati in modo intercambiabile?

Entrambi i motori condividono la stessa potenza nominale di 2 kW e velocità nominale di 3.000 giri/min, ed entrambi sono compatibili con l'amplificatore MR-J2S-200A. La differenza principale è l'inerzia del rotore e le conseguenti caratteristiche prestazionali. L'HC-SFS203 è un motore a inerzia standard adatto per applicazioni con inerzia del carico moderata e requisiti di prestazioni a velocità costante e fluida sotto carico. L'HC-RFS203 è la variante a inerzia ultra-bassa progettata specificamente per cicli di accelerazione e decelerazione ad alta frequenza. I due motori sono elettricamente compatibili con lo stesso amplificatore ma meccanicamente hanno dimensioni di flangia e configurazioni dell'albero diverse — non sono fisicamente intercambiabili senza verificare le dimensioni di montaggio rispetto all'interfaccia di montaggio del motore della macchina. Se si sostituisce uno con l'altro, verificare le dimensioni del telaio, il diametro dell'albero e la compatibilità del cavo dell'encoder prima di ordinare, o consultare la documentazione di rinnovo Mitsubishi J2S per le coppie di sostituzione verificate.

D4: Qual è il percorso di migrazione se anche l'amplificatore MR-J2S-200A non è disponibile e l'intero asse servo deve essere sostituito?

Mitsubishi Electric ha pubblicato una guida formale di migrazione — la Guida al Rinnovo MELSERVO-J2S/J2M — che copre il percorso di sostituzione completo dai motori della serie HC-RFS e dagli amplificatori MR-J2S agli equivalenti di generazione attuale. Il percorso di aggiornamento principale porta l'amplificatore MR-J2S-200A all'MR-J4-200A e mappa il motore HC-RFS203 all'equivalente della serie HG-SR. Questa sostituzione prevede l'utilizzo di un kit di rinnovo Mitsubishi che adatta il cablaggio esistente della macchina al pinout del connettore del nuovo amplificatore, evitando la necessità di ricablare la macchina da zero. La guida specifica i numeri di parte esatti dei kit di rinnovo, le coppie di sostituzione dei motori e note importanti riguardanti le differenze nelle caratteristiche di coppia e nei rapporti di inerzia tra i componenti originali e sostitutivi. Per qualsiasi macchina in cui sia il motore che l'amplificatore devono essere sostituiti contemporaneamente, si consiglia vivamente di utilizzare la documentazione di rinnovo e seguire la configurazione del kit specificata da Mitsubishi piuttosto che la sostituzione ad hoc dei componenti.

D5: Questo motore è elencato come unità nuova. Come dovrebbe essere conservato se acquistato come ricambio e non installato immediatamente?
