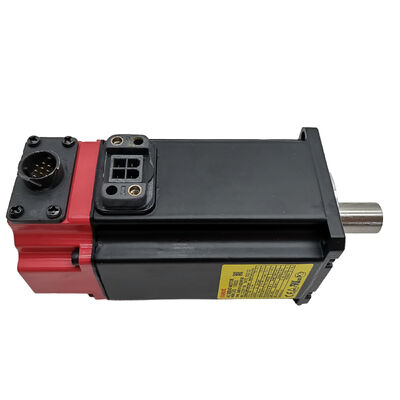

FANUC A06B-0116-B275#0008 — Motore Servo AC Beta βM1/4000, Albero Dritto con Chavetta e Freno

Panoramica

Codice Articolo: A06B-0116-B275#0008 (A06B0116B275#0008)

Descrizione Completa: Motore Servo AC βM1/4000 — Albero Dritto, Chavetta, Freno di Tenuta, Encoder bA64b

Serie: Motore Servo AC FANUC Beta (β) Series

Designazione Modello: βM1/4000

Il Motore, in Termini Semplici

Il FANUC A06B-0116-B275#0008 è un motore servo AC brushless compatto della serie Beta (β) di FANUC — la linea di prodotti che FANUC ha progettato specificamente per un azionamento di assi efficiente e ad alta affidabilità in macchine utensili e apparecchiature di posizionamento industriale. Questa particolare unità è il modello βM1/4000: circa 1 Nm di coppia nominale, con una velocità massima di 4.000 giri/min.

Ciò che distingue il #0008 dalle altre varianti della famiglia A06B-0116 è la sua combinazione di caratteristiche hardware: un albero dritto con chavetta per l'accoppiamento meccanico diretto, un freno di tenuta a molla per il mantenimento della posizione a riposo e il Pulsecoder assoluto bA64b (codice articolo encoder A860-0374-T303) per il feedback di posizione e velocità in anello chiuso. Questi tre elementi insieme rendono questo motore una scelta privilegiata per assi verticali o inclinati dove il carico gravitazionale deve essere mantenuto senza fare affidamento sulla potenza dell'azionamento, e ovunque il mantenimento della posizione assoluta elimini i cicli di homing dopo un ciclo di accensione.

FANUC ha costruito la serie Beta secondo una filosofia diversa rispetto ai motori della serie Alpha (α). Mentre la linea Alpha mira alle massime prestazioni dinamiche all'estremità superiore delle esigenze delle macchine utensili, la serie Beta privilegia la semplicità, la compattezza e l'affidabilità operativa nelle applicazioni di assi di avanzamento per carichi leggeri — centri di lavoro multiasse, piccoli torni CNC, attrezzature di foratura, unità di maschiatura e tipi di macchine simili dove un azionamento di assi a coppia modesta e a risposta rapida è esattamente ciò di cui l'applicazione ha bisogno. Il βM1/4000 è tra i motori più piccoli di questa gamma, e la sua bassa inerzia contribuisce a una rapida risposta di accelerazione nei cicli di posizionamento rapido.

Specifiche Tecniche

Freno: Come Funziona e Perché è Importante

Il freno di tenuta sull'A06B-0116-B275#0008 è a molla e rilasciato elettricamente — il che significa che si innesta automaticamente quando l'alimentazione a 24V DC viene rimossa e si disinnesta quando viene applicata la corrente. Questo è un design a prova di guasto: se l'alimentazione del servo viene interrotta, se viene attivato un arresto di emergenza o se la macchina perde improvvisamente alimentazione, il freno blocca l'asse immediatamente senza alcun comando attivo.

Questo rende il motore adatto per:

• Applicazioni con asse Z verticale, dove il peso della testa del mandrino, dell'utensile o del pezzo causerebbe lo spostamento o la caduta dell'asse se l'azionamento venisse disattivato senza un blocco meccanico
• Assi inclinati o angolati, in particolare su macchine multiasse dove le componenti gravitazionali agiscono lungo la direzione di movimento
• Applicazioni che richiedono il mantenimento della posizione durante il cambio utensile, la misurazione o il bloccaggio del pezzo, dove il movimento dell'asse durante una fase di non taglio causerebbe errori o danni

Un punto importante per l'installazione: la bobina del freno è induttiva e un soppressore di sovratensione deve essere installato nel quadro elettriconel punto in cui viene commutata l'alimentazione a 24V DC del freno. Senza un soppressore adeguatamente dimensionato, il picco di tensione alla disattivazione della bobina del freno può danneggiare il dispositivo di commutazione o interferire con l'elettronica vicina. Questo è un requisito standard FANUC per tutti i motori servo dotati di freno.

Encoder: Pulsecoder Assoluto bA64b

L'encoder montato sull'A06B-0116-B275#0008 è il bA64b — il pulsecoder seriale digitale assoluto di FANUC per la famiglia di motori Beta, con 64.000 conteggi per rivoluzione. A differenza degli encoder incrementali, che richiedono un ciclo di riferimento (homing) ogni volta che la macchina viene accesa, il bA64b mantiene la posizione assoluta attraverso i cicli di accensione. Il CNC sa esattamente dove si trova ogni asse nel momento in cui il sistema si avvia, senza richiedere una sequenza di homing.

Questo è particolarmente importante negli ambienti di produzione. Ogni ciclo di homing richiede tempo — tipicamente da 30 a 60 secondi per asse a seconda della velocità di movimento e della configurazione dell'asse. Una macchina con tre o quattro assi Beta dotati di encoder bA64b può riprendere il taglio produttivo quasi immediatamente dopo un riavvio, un'interruzione di corrente o uno spegnimento controllato. Nel corso di un turno di produzione completo, il risparmio di tempo cumulativo è misurabile.

La posizione assoluta viene mantenuta utilizzando la funzione di backup integrata nell'amplificatore o nel CNC. Non è presente alcuna batteria nel motore stesso — il circuito di mantenimento risiede sul lato dell'azionamento, il che semplifica la sostituzione del motore poiché l'encoder non contiene dati specifici della macchina che andrebbero persi durante una sostituzione.

Amplificatori e Controlli CNC Compatibili

L'A06B-0116-B275#0008 opera all'interno dell'ecosistema servo Beta di FANUC ed è compatibile con un'ampia gamma di amplificatori e piattaforme CNC FANUC:

Amplificatori Servo Compatibili

Controlli CNC Compatibili

FANUC Serie 15, 16, 16i, 18, 18i, 20, 20i, 21, 21i, 0i, 0i-Mate e Power Mate i.

Il numero di identificazione del motore deve essere configurato correttamente nei parametri servo del CNC dopo l'installazione. Sui controlli serie i, ciò viene generalmente fatto tramite la schermata di impostazione servo con la scrittura dei parametri abilitata (PWE = 1), seguita dalla procedura standard di inizializzazione dei parametri servo FANUC. L'ID del motore viene selezionato in base alla designazione del modello del motore (le quattro cifre centrali del codice articolo A06B-xxxx-Bxxx).

Dove Viene Utilizzato Questo Motore

Il telaio βM1/4000 e le sue caratteristiche di uscita si adattano particolarmente bene a una specifica classe di applicazioni per macchine utensili. Alcune installazioni tipiche:

Centri di lavoro di piccole e medie dimensioni — L'ingombro ridotto della serie Beta M lo rende una scelta naturale per gli assi secondari su piccoli centri di lavoro verticali: il quarto asse, l'azionamento del cambio utensile, il posizionamento del cambio pallet o il movimento della tavola ausiliaria. Il freno di tenuta garantisce che una posizione di indicizzazione venga mantenuta senza coppia servo continua, riducendo il carico termico durante le fasi di non taglio.

Macchine per foratura e maschiatura CNC — Il rapido ciclo dell'asse Z a carichi moderati è esattamente dove il βM1/4000 offre prestazioni costanti. La bassa inerzia supporta un'accelerazione rapida senza richiedere una coppia di picco superiore alla capacità del motore, e l'encoder assoluto elimina il tempo di homing all'inizio di ogni ciclo di produzione.

Attrezzature dedicate per linee di trasferimento — Nelle linee di produzione automatizzate dove un asse servo muove un'attrezzatura o un blocco tra due posizioni fisse, la combinazione di una rapida capacità di 4.000 giri/min con freno integrato e mantenimento della posizione assoluta è pratica e affidabile su lunghe serie di produzione.

Assi periferici e ausiliari della macchina — Gli azionamenti dei convogliatori trucioli, il posizionamento della tavola rotante, il posizionamento degli ugelli del refrigerante e altre funzioni ausiliarie beneficiano di un motore servo compatto e autonomo che si integra perfettamente nell'architettura di controllo FANUC esistente senza aggiungere una famiglia di azionamenti separata.

Note di Installazione e Manutenzione

Accoppiamento albero. L'albero dritto con chavetta accetta accoppiamenti standard con chavetta. Utilizzando un accoppiamento rigido a una vite a ricircolo di sfere, il disallineamento dell'albero della vite dovrebbe essere di 0,01 mm o inferiore per evitare carichi periodici sui cuscinetti del motore che possono causare usura prematura e rumore dell'encoder.

Instradamento cavi. La classificazione IP65 del motore protegge dagli spruzzi d'acqua da qualsiasi direzione, ma la tenuta del connettore dipende dal fatto che il connettore corrispondente sia completamente inserito e bloccato. Instradare il cavo dell'encoder con un anello di gocciolamento — una piega verso il basso nel cavo prima che raggiunga il connettore — per impedire ai fluidi di scorrere lungo il cavo nel corpo del connettore.

Circuito freno. Cablare l'alimentazione a 24V DC del freno tramite un relè o un'uscita a transistor, non solo tramite un interruttore meccanico. Installare un diodo di ricircolo o un soppressore RC ai capi dei terminali della bobina per proteggere il circuito di commutazione.

Stoccaggio. Se le unità vengono tenute in magazzino, conservare in un ambiente interno asciutto tra 10°C e 30°C, lontano dal rischio di condensa, ed evitare luoghi con vibrazioni. Per stoccaggio prolungato, l'albero motore deve essere ruotato manualmente una volta ogni pochi mesi per ridistribuire il grasso dei cuscinetti e prevenire la formazione di punti piatti.

FAQ

D1: Qual è la differenza tra l'A06B-0116-B275#0008 e l'A06B-0116-B275#7008, e sono intercambiabili?

L'A06B-0116-B275#0008 è la variante standard con albero dritto e chavetta, mentre il #7008 è elencato come riferimento incrociato alternativo da alcuni fornitori. Entrambi condividono le stesse specifiche di base del motore — modello βM1/4000, albero dritto con chavetta, freno di tenuta e encoder bA64b. In pratica, questi due codici articolo sono trattati come funzionalmente equivalenti da molti distributori e organizzazioni di assistenza FANUC, e lo stesso motore può riportare una o l'altra designazione a seconda del mercato a cui è stato fornito o di come è stato originariamente ordinato. Se state cercando un'unità sostitutiva, entrambi i codici articolo serviranno la stessa installazione della macchina a condizione che le altre specifiche (tipo di albero, freno, tipo di encoder) corrispondano ai requisiti della vostra applicazione. Verificare sempre il suffisso completo e il codice articolo dell'encoder al momento dell'ordine per confermare la specifica hardware completa.

D2: La macchina ha un asse verticale che utilizza questo motore. Qual è la procedura corretta per la gestione del freno durante la configurazione dei parametri servo e la messa in servizio?

Durante la messa in servizio iniziale su un asse verticale, il freno deve essere rilasciato manualmente (applicando 24V DC alla bobina del freno) prima di tentare qualsiasi movimento servo con l'azionamento abilitato, inclusa la sequenza di auto-tuning dei parametri servo. Tentare di azionare l'asse contro un freno innestato genererà errori di inseguimento e può danneggiare l'accoppiamento o l'albero. Sui controlli FANUC serie i, confermare la logica del segnale di rilascio del freno nella scala PMC — il freno dovrebbe rilasciarsi quando il segnale servo pronto (SRDY) è confermato e l'uscita di abilitazione dell'azionamento è attiva, e dovrebbe ri-innestarsi entro un breve ritardo (tipicamente 200–500 ms) dopo che l'azionamento è disabilitato o si verifica un allarme. I parametri di temporizzazione esatti sono impostati nel PMC e dovrebbero essere validati con il carico effettivo per garantire che l'asse non si muova dopo che il freno si è innestato. Un soppressore di sovratensione ai capi dei terminali della bobina del freno all'interno del quadro elettrico è obbligatorio; senza di esso, il transitorio di commutazione può causare allarmi CNC intermittenti o danni ai contatti.

D3: L'encoder bA64b nell'A06B-0116-B275#0008 richiede una batteria per il mantenimento della posizione assoluta, e cosa succede se l'encoder perde alimentazione?

Nessuna batteria è presente all'interno del motore stesso. Il mantenimento della posizione assoluta per l'encoder bA64b è gestito dall'amplificatore servo o dall'unità CNC — il circuito di backup pertinente risiede nell'elettronica dell'azionamento, non nel motore. Questo è un punto pratico importante per la sostituzione del motore: quando si sostituisce un A06B-0116-B275#0008, l'encoder stesso non contiene dati di posizione della macchina memorizzati che andrebbero persi. Dopo la sostituzione del motore, il CNC richiederà tipicamente una ri-stabilizzazione della posizione di riferimento su quell'asse (la macchina potrebbe mostrare un allarme di perdita di posizione assoluta, richiedendo all'operatore di spostare manualmente l'asse su un punto di riferimento e confermare la posizione). Una volta impostato questo riferimento una tantum, l'operatività assoluta normale riprende. La procedura specifica varia a seconda del modello CNC e dell'implementazione del costruttore della macchina della routine di impostazione del punto zero.

D4: L'A06B-0116-B275#0008 può essere azionato da un amplificatore SVM serie Alpha invece che dall'amplificatore Beta SVU standard?

Sì. I motori FANUC serie Beta, incluso il βM1/4000, sono compatibili con gli amplificatori modulo Alpha SVM oltre che con la famiglia Beta SVU. L'SVM1-12 (A06B-6079-H101) e i moduli biasse SVM2 nella classe di corrente 12A sono comunemente utilizzati con il βM1/4000. La configurazione del numero di identificazione del motore nei parametri servo del CNC copre lo stesso modello di motore indipendentemente dal fatto che l'azionamento sia un'unità Beta SVU o Alpha SVM. La combinazione di motori Beta con amplificatori Alpha è una configurazione documentata e supportata utilizzata ampiamente in macchine dove un integratore ha scelto la piattaforma di azionamento Alpha per altri assi ma necessitava del telaio motore Beta più piccolo per un asse a bassa coppia. La corrente nominale dell'amplificatore deve comunque essere appropriata per i requisiti di corrente continua e di picco del motore, e le differenze nel cablaggio tra i connettori dei motori Beta e Alpha devono essere affrontate con il cavo adattatore corretto o verificando il codice articolo del cavo specifico per l'amplificatore previsto.

D5: Quali sono i segnali che indicano che questo motore necessita di sostituzione piuttosto che di riparazione, ed è pratica la riparazione sul campo dell'encoder bA64b?

Le ragioni più comuni per sostituire un A06B-0116-B275#0008 piuttosto che ripararlo sono: allarmi SV (servo) persistenti relativi a errori di comunicazione dell'encoder che non si risolvono dopo l'ispezione del cavo e il riposizionamento del connettore; danni fisici all'albero, alla chavetta o all'alloggiamento dovuti a un urto o a un sovraccarico; guasto dell'isolamento degli avvolgimenti confermato da una bassa misurazione di resistenza di isolamento (tipicamente inferiore a 1 MΩ a 500V DC è una preoccupazione per i motori FANUC); e guasto del freno dove il freno non mantiene più la coppia nominale o la bobina presenta un circuito aperto. La sostituzione sul campo del disco o dell'elettronica dell'encoder bA64b generalmente non è pratica o raccomandata senza attrezzature specializzate — l'encoder è un gruppo ottico di precisione che richiede condizioni di camera bianca, utensili calibrati per l'installazione del disco e attrezzature di test funzionali per verificare l'integrità del segnale dopo il rimontaggio. Nella maggior parte delle situazioni sul campo, è più veloce e affidabile sostituire l'unità motore completa. Organizzazioni di assistenza FANUC affidabili possono revisionare il motore e sostituire l'encoder in condizioni controllate, il che è un'opzione valida quando le unità di ricambio originali scarseggiano.
