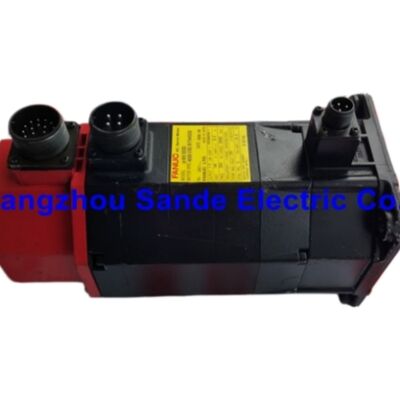

FANUC A06B-0162-B175#0006 — Motore Servo AC Serie Alpha αM6/3000, Albero Conico, Freno, Encoder Assoluto αA64, Cavi Volanti

Riferimento Rapido

Codice Articolo: A06B-0162-B175#0006 (noto anche come A06B0162B175#0006)

Modello Motore: FANUC αM6/3000 — Serie Alpha, sottofamiglia M

Configurazione Chiave: Albero conico · Freno di mantenimento 24V DC · Encoder assoluto αA64 · Terminazione cavo con cavi volanti

Panoramica del Prodotto

Il FANUC A06B-0162-B175#0006 è un motore servo AC da 1,4 kW della prima generazione della serie Alpha (α) di FANUC, specificamente della sotto-serie αM — il gruppo compatto di telaio medio sviluppato per applicazioni di assi di avanzamento per macchine utensili CNC. Al suo livello più fondamentale, questo è un corpo motore αM6/3000 equipaggiato con tre caratteristiche che insieme definiscono il codice articolo completo: un albero di uscita conico, un freno di mantenimento a rilascio elettrico da 24V DC e una configurazione del cavo di fabbrica che utilizza cavi volanti (estremità di filo nudo senza un connettore stampato pre-montato). Quest'ultimo dettaglio è ciò che distingue il #0006 dalle varianti B175 altrimenti identiche e rende questo motore la scelta preferita nelle costruzioni di macchine OEM e nelle installazioni di cablaggi personalizzati in cui l'integratore termina il cablaggio direttamente nei propri alloggiamenti di connettori o scatole di derivazione.

Questo motore è un componente consolidato dell'ecosistema FANUC Alpha per assi di avanzamento, pienamente compatibile con gli amplificatori servo delle serie FANUC Alpha SVM e SVU, e ampiamente utilizzato in centri di lavorazione CNC, centri di tornitura e applicazioni di azionamento servo per scopi generali. Come tutti i motori αM6/3000, opera a una velocità nominale di 3.000 giri/min con una coppia nominale di 6 Nm e restituisce dati di posizione assoluta dell'encoder tramite un pulscoder αA64 con 64.000 conteggi per rivoluzione.

Specifiche Verificate

L'Albero Conico: Intento Progettuale e Implicazioni Pratiche

La piattaforma motore αM6/3000 è stata progettata con l'albero conico come configurazione standard dell'albero di uscita. Questa non è un'opzione alternativa aggiunta in seguito — il cono è l'interfaccia di accoppiamento prevista per questa famiglia di motori. La documentazione tecnica di FANUC raccomanda l'albero conico ovunque il design della macchina e le tempistiche di consegna lo consentano, e il motivo è semplice: un accoppiamento conico correttamente montato fornisce una connessione autocentrante e senza gioco che distribuisce il carico di impegno su un'area di contatto più ampia rispetto a un albero parallelo scanalato, e può essere rimosso e rimontato in modo affidabile senza danni meccanici né all'albero né al foro dell'accoppiamento.

Su un asse di avanzamento di una macchina utensile, queste proprietà sono importanti. L'accoppiamento tra un motore servo e la vite a ricircolo di sfere — sia tramite un giunto flessibile, un giunto rigido o una puleggia a cinghia dentata — deve mantenere un allineamento costante e trasmettere la coppia senza slittamenti o usura. Le connessioni coniche, una volta serrate correttamente con la coppia di installazione appropriata, non slittano. La rimozione è pulita e non altera la finitura superficiale dell'albero nel modo in cui a volte fa la pressione o la guida di un accoppiamento con foro dritto.

Per l'A06B-0162-B175#0006 in particolare, le dimensioni del cono seguono lo standard FANUC per il telaio αM6. Qualsiasi accoppiamento, puleggia o ingranaggio di ricambio da montare deve corrispondere esattamente a questa specifica del cono — non una parte con foro parallelo con una bussola adattatrice, ma un componente con foro conico di dimensioni corrette realizzato per questa famiglia di motori.

Freno di Mantenimento: Come Funziona e Quando è Importante

Il freno montato sull'A06B-0162-B175#0006 è un freno di mantenimento a molla, a rilascio elettrico alimentato da 24V DC. La comprensione della logica operativa è fondamentale sia per l'installazione che per la risoluzione dei problemi: il freno è innestato quando l'alimentazione a 24V è assente (la forza della molla blocca il rotore) e rilasciato quando viene applicata la tensione a 24V (l'elettromagnete supera la molla). Questo design fail-safe significa che la perdita di alimentazione — sia essa pianificata o imprevista — innesta automaticamente il freno. Su un asse verticale, questo impedisce al carico azionato di cadere per gravità quando l'azionamento servo è diseccitato o in stato di arresto di emergenza.

Il freno standard sui motori serie B175 è classificato per una coppia di mantenimento di 2 Nm — una forza di ritenzione statica, non un freno di arresto dinamico. Il suo scopo è mantenere la posizione dell'asse quando l'azionamento è spento, non decelerare un carico in rotazione. Usarlo come freno dinamico degraderà rapidamente le superfici di attrito e causerà un guasto prematuro del freno. Nell'applicazione corretta, l'azionamento decelera prima il motore sotto potenza servo controllata; il freno si innesta solo una volta che l'asse si è fermato.

La temporizzazione di rilascio del freno è importante nella messa in servizio. L'alimentazione a 24V al freno deve essere applicata (e verificata) prima che l'azionamento servo tenti di muovere l'asse. Un errore comune di messa in servizio è una capacità di alimentazione a 24V inadeguata o una resistenza eccessiva del cavo alla bobina del freno, che si traduce in un campo magnetico più debole del previsto, un rilascio incompleto e un trascinamento intermittente o surriscaldamento del gruppo freno. Un soppressore di sovratensione (diodo snubber o circuito RC) dovrebbe sempre essere montato al collegamento della bobina del freno nel quadro magnetico di potenza per sopprimere il picco di tensione generato alla diseccitazione.

Cavi Volanti: Cosa Significa il Suffisso #0006 in Pratica

Il suffisso #0006 su questo motore specifica cavi volanti — il cavo di alimentazione, il cavo di feedback e il cavo del freno escono tutti dal corpo del motore con estremità di filo nudo. Nessun alloggiamento di connettore stampato, nessun connettore pre-assemblato, nessun passacavo. I cavi terminano semplicemente con conduttori spellati pronti per essere collegati dall'integratore.

Questa è una scelta di ordinazione deliberata, non una misura di riduzione dei costi. I cavi volanti sono specificati in situazioni in cui:

• L'OEM della macchina assembla il proprio cablaggio con tipi di connettori standardizzati interni che differiscono dai connettori circolari standard FANUC
• Il motore viene installato in una catena portacavi o condotto in cui un connettore pre-assemblato non passerebbe attraverso il condotto senza essere comunque rimosso
• L'installazione utilizza cablaggio a morsettiera all'interno di un'intercapedine, rendendo la terminazione diretta dei fili più ordinata rispetto all'aggiunta di un connettore corrispondente
• L'assemblaggio del cavo viene eseguito da un fornitore specializzato di cavi che termina secondo la propria qualità e specifica

Per gli utenti finali che acquistano questo motore come sostituzione diretta, il requisito dei cavi volanti deve essere compreso prima dell'ordinazione. Se la macchina sul campo ha cavi con connettori standard FANUC stampati, un motore #0006 non può essere collegato direttamente — o i cavi esistenti della macchina devono essere ricollegati per corrispondere, o deve essere ordinata la variante corretta dotata di connettore (tipicamente nessun suffisso, o #0000). Sostituire un motore con cavi volanti senza tenerne conto lascerà la macchina incapace di collegare la sostituzione fino al completamento di lavori aggiuntivi sul cablaggio.

Pulscoder Assoluto αA64: Architettura Encoder e Batteria di Backup

L'A06B-0162-B175#0006 utilizza il pulscoder seriale assoluto αA64, un encoder ottico integrato nel tappo posteriore del motore. La sua risoluzione di 64.000 conteggi per rivoluzione fornisce dati di posizione ad alta precisione all'amplificatore servo tramite un collegamento di comunicazione seriale anziché le linee di quadratura A/B/Z parallele utilizzate nelle tecnologie encoder più vecchie.

La ritenzione della posizione in modalità assoluta dipende da una batteria di backup al litio alloggiata nell'amplificatore servo, non nel corpo del motore. Questo è un dettaglio di servizio importante. La batteria mantiene il contatore di posizione multi-giro mentre la macchina è spenta; quando l'alimentazione viene ripristinata, il CNC può leggere la posizione assoluta dell'asse senza richiedere una corsa di ritorno di riferimento. Tuttavia, se la batteria si guasta o si scarica completamente, i dati di posizione vengono persi e deve essere eseguita una corsa di ritorno di riferimento prima che la macchina possa riprendere il normale funzionamento.

I codici di allarme FANUC SV5136 (tensione batteria bassa) e SV5137 (tensione batteria zero / dati di posizione persi) sono gli indicatori diagnostici per questa condizione. SV5136 fornisce un periodo di preavviso — i dati di posizione sono ancora intatti ma la sostituzione della batteria dovrebbe essere programmata tempestivamente. SV5137 significa che i dati sono persi; dopo la sostituzione della batteria, è obbligatorio un ciclo completo di ritorno di riferimento. La sostituzione programmata della batteria a intervalli di servizio regolari (tipicamente ogni due o tre anni in normale servizio di produzione) previene interruzioni impreviste dovute alla perdita della batteria dell'encoder.

Amplificatori Servo Compatibili

L'A06B-0162-B175#0006 è meccanicamente ed elettricamente intercambiabile con tutte le altre varianti A06B-0162-B*** ai fini della selezione dell'amplificatore. Il modello del motore è αM6/3000, che richiede un canale di amplificatore servo con rating 80A.

Sui moduli bi-asse, l'αM6/3000 deve occupare il canale asse M (rating 80A). Il canale L del SVM2-40/80 è classificato solo per 40A e non può pilotare questo motore.

Tabella di Riferimento Varianti A06B-0162-B175

Tutte le varianti elencate: αM6/3000, 1,4 kW, 6 Nm, 3.000 giri/min, 144 V, 200 Hz, 6 A.

FAQ

D1: Qual è la differenza pratica tra l'A06B-0162-B175#0006 e l'A06B-0162-B175 senza suffisso, e ha importanza per una sostituzione sul campo?

L'unica differenza è la terminazione del cavo. La base A06B-0162-B175 (senza suffisso) viene fornita con il connettore stampato standard FANUC sul cavo di alimentazione e sul cavo del freno, consentendo il collegamento diretto al cablaggio esistente della macchina. La variante #0006 viene fornita con gli stessi cavi terminati come cavi volanti nudi — estremità di filo spellate senza alloggiamento del connettore montato. Il corpo del motore, gli avvolgimenti, l'albero conico, il freno e l'encoder αA64 sono fisicamente identici. In uno scenario di sostituzione sul campo, questa distinzione è fondamentale: se la macchina utilizza connettori standard FANUC e il motore di ricambio ha cavi volanti, è necessario un lavoro di cablaggio aggiuntivo prima che il motore possa essere collegato. Se il motore di ricambio è la versione dotata di connettore e la macchina era originariamente cablata per cavi volanti, il connettore sul motore potrebbe non corrispondere alla terminazione montata sul campo. Confermare sempre lo stile di terminazione del cavo rispetto allo schema di connessione della macchina prima di ordinare; ordinare la terminazione errata aggiunge tempi di fermo che avrebbero potuto essere evitati.

D2: L'asse verticale della macchina utilizza questo motore — quali controlli sono necessari dopo la sostituzione per confermare che il freno funzioni correttamente?

Dopo aver installato il motore di ricambio e prima di rilasciare l'asse per la normale produzione, dovrebbero essere eseguiti tre controlli sul sistema frenante. Primo, verificare che l'alimentazione DC a 24V alla bobina del freno sia alla tensione corretta e che la continuità del cablaggio sia intatta attraverso la nuova terminazione dei cavi volanti — qualsiasi errore di connessione nei cavi volanti impedirà al freno di rilasciarsi correttamente. Secondo, con l'azionamento servo abilitato e l'asse tenuto dall'azionamento, comandare lo spegnimento dell'alimentazione a 24V e verificare che l'asse non scivoli sotto il carico della slitta verticale — questo conferma che il freno sta tenendo. Terzo, con l'azionamento abilitato e l'alimentazione del freno a 24V accesa (freno rilasciato), verificare che l'asse si muova liberamente senza trascinamenti o resistenze anomale — questo conferma che il freno si è rilasciato completamente e non sta trascinando sul rotore. Il rilascio parziale dovuto a una tensione di alimentazione a 24V insufficiente o a un'alta resistenza nel cablaggio della bobina del freno è un problema comune post-installazione che si manifesta come errore di inseguimento dell'asse o temperatura del motore elevata durante il normale funzionamento.

D3: Dopo aver sostituito questo motore, il CNC visualizza un allarme pulscoder e non consente il ritorno di riferimento. Cosa potrebbe aver causato questo e come si risolve?

La causa più comune è che i dati di posizione assoluta sono stati persi dall'encoder αA64 durante lo scambio. Ciò accade quando il motore di ricambio viene collegato senza una batteria carica nell'amplificatore servo, o quando la batteria dell'amplificatore era già vicina alla fine della sua vita utile e l'interruzione di corrente durante lo scambio del motore ha completato lo scaricamento. Senza memoria di backup della batteria, il nuovo encoder non ha dati di posizione memorizzati e il CNC rileva questo come un guasto del pulscoder — tipicamente allarme SV5137 o equivalente. La risoluzione è semplice: confermare che la batteria dell'amplificatore sia stata sostituita con un'unità nuova, spegnere e riaccendere per consentire alla nuova batteria di stabilizzarsi, quindi eseguire un ritorno di riferimento completo (ritorno al punto zero) sull'asse interessato. Una volta stabilito il riferimento, il CNC memorizza l'offset assoluto per il nuovo encoder e l'asse funzionerà normalmente nei cicli di accensione successivi senza richiedere un ritorno di riferimento ripetuto. Se appare SV5136 (batteria bassa) anziché SV5137, i dati di posizione sono probabilmente ancora intatti — sostituire la batteria tempestivamente e il ritorno di riferimento potrebbe non essere necessario.

D4: L'albero conico di questo motore ha le stesse specifiche degli alberi conici utilizzati sulle varianti αM6 ad albero dritto con adattatore conico, e gli accoppiamenti sono intercambiabili?

No. L'albero conico sull'A06B-0162-B175 è un cono integrale, lavorato sull'albero di uscita del motore — la geometria del cono è integrata nell'albero stesso. Le varianti di motore ad albero dritto (serie B575, B775) non hanno questo cono e non possono essere dotate di un adattatore per creare un'interfaccia conica equivalente. Al contrario, un accoppiamento, una puleggia o un ingranaggio con un foro conico lavorato secondo la specifica del cono αM6 si adatterà solo alle varianti di motore con albero conico. Se una macchina è stata progettata attorno alla configurazione dell'albero conico, un motore di ricambio ad albero dritto non può essere utilizzato senza sostituire anche il componente di accoppiamento sul lato meccanico. Quando si acquista un ricambio, abbinare sempre il tipo di albero oltre al numero di modello del motore. L'albero conico nella famiglia αM6 ha anche una designazione specifica con o senza chiavetta a seconda della variante del motore; per il B175, l'albero conico è la versione standard senza una scanalatura per chiavetta separata.

D5: Questo motore è elencato come dismesso. Quali opzioni sono disponibili per un equivalente moderno, ed è una sostituzione inter-serie semplice?

La serie FANUC Alpha, inclusa l'A06B-0162-B175#0006, è stata dismessa come articolo di produzione corrente. Tuttavia, rimangono due percorsi di approvvigionamento realistici. Il primo è l'acquisto di unità NOS (new-old-stock) o professionalmente ricondizionate tramite fornitori specializzati di ricambi FANUC e centri di riparazione di motori servo — questa è una sostituzione identica che non richiede modifiche alla macchina, all'amplificatore o ai parametri CNC. Il secondo è l'aggiornamento alla corrente serie FANUC αi, dove la classe funzionale equivalente si troverebbe nei motori αiF 8/3000 o simili della famiglia αiF con albero conico e opzione freno. Una sostituzione di motore serie αi non è plug-and-play: richiede un amplificatore servo serie αi (se non già installato), cavi di feedback di nuova generazione, parametri CNC aggiornati per il nuovo ID motore e conferma che le dimensioni dell'albero conico e la tensione del freno corrispondano al design meccanico ed elettrico della macchina. Per macchine con una lunga vita utile residua in cui la disponibilità di pezzi di ricambio è la preoccupazione principale, un aggiornamento completo dell'azionamento alla piattaforma αi ha senso come progetto pianificato. Per macchine vicine alla fine della loro vita utile o dove l'interruzione di un aggiornamento αi non è giustificata, la sostituzione identica ricondizionata rimane l'opzione più pratica.
