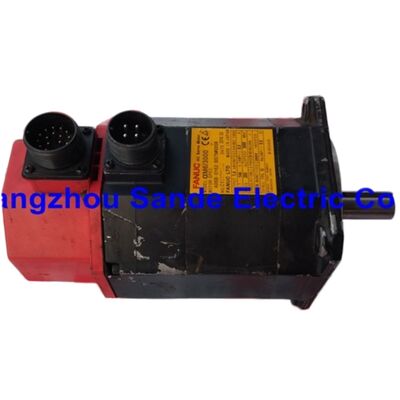

FANUC A06B-0162-B575#0008 — Serie Alpha αM6/3000 Motore Servo AC, Albero Dritto con Chavetta, αA64 Absolute Pulsecoder

Panoramica del Prodotto

Il numero di parte base FANUC A06B-0162-B575#0008 è un motore servo AC trifase della serie Alpha (α) di FANUC, modello designato αM6/3000 — coppia nominale di 6 Nm a una velocità massima di 3.000 giri/min, erogando una potenza continua nominale di 1,4 kW. Questa specifica configurazione combina un albero dritto con chavetta (#0008), nessun freno, e un αA64 absolute pulsecoder — rendendolo la scelta preferita per applicazioni di assi di avanzamento dove è richiesta una ritenzione affidabile della posizione assoluta e un freno di mantenimento non è specificato dal costruttore della macchina.

L'A06B-0162-B575#0008 appartiene alla sottoserie αM della famiglia di motori Alpha di FANUC, un gruppo di motori servo compatti e sigillati progettati specificamente per azionamenti di avanzamento di macchine utensili di piccole e medie dimensioni, inclusi centri di lavoro verticali, torni CNC e rettificatrici multiasse.

Specifiche Verificate

La Serie αM nel Contesto

La famiglia di motori servo Alpha di FANUC copre un'ampia gamma di potenze e velocità, ma al suo interno la sottoserie αM occupa una nicchia particolare: motori progettati per installazioni compatte su assi di macchine utensili di medio carico, dove inerzia ridotta e risposta dinamica rapida sono più importanti della potenza di picco. L'αM6/3000 si colloca nella fascia bassa della gamma di coppia αM — sopra l'αM2/3000 e l'αM2.5/3000 — ed è comunemente riscontrato sugli assi X, Y e Z di centri di lavoro verticali più piccoli, torni a torretta CNC e rettificatrici di precisione costruiti durante il periodo di produzione della generazione Alpha di FANUC.

Ciò che la designazione "M" comunica è semplice: si tratta di motori a inerzia media con un design del telaio ottimizzato per l'ingombro dimensionale delle slitte e delle teste delle macchine utensili. Condividono la stessa costruzione sigillata e lo stesso pulsecoder αA64 dei motori Alpha più grandi, ma la loro dimensione di flangia ridotta e la massa inferiore li rendono più facili da integrare in progetti di macchine con imballaggio stretto dove il motore deve essere montato direttamente dietro un cuscinetto di supporto della vite a ricircolo di sfere.

Configurazione Albero: Dritto con Chavetta

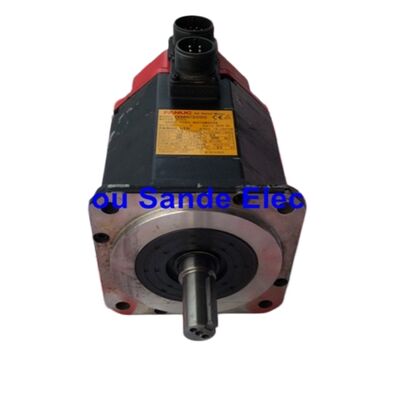

Il numero di parte base B575 specifica un albero dritto senza freno. Il codice di modifica #0008 aggiunge una chavetta all'albero — una scanalatura tangenziale per chavetta lavorata sull'albero di uscita del motore che accoglie una chavetta parallela standard.

La differenza pratica tra un albero dritto liscio e un albero con chavetta dipende da come il motore si accoppia alla trasmissione della macchina. Un albero liscio si basa solo sull'accoppiamento a interferenza o sul bloccaggio; la chavetta aggiunge una caratteristica di bloccaggio meccanico positivo che impedisce la rotazione dell'albero sotto carichi radiali o torsionali elevati. Nelle macchine utensili in cui il motore aziona una vite a ricircolo di sfere tramite un giunto con sedi per chavetta, o dove il design richiede una puleggia motrice trattenuta da una chavetta, l'albero #0008 è la specifica corretta. Sostituire un albero liscio in queste applicazioni rischia lo slittamento dell'accoppiamento sotto carichi di coppia di picco — un problema di servizio che tipicamente si presenta come errore di posizionamento dell'asse in condizioni di taglio pesanti.

Absolute Pulsecoder αA64: 64.000 Impulsi per Giro

L'αA64 pulsecoder è un encoder ottico assoluto con una risoluzione di 64.000 impulsi per giro. A differenza degli encoder incrementali, che perdono le informazioni di posizione quando l'alimentazione viene rimossa, l'αA64 mantiene la posizione assoluta dell'albero attraverso i cicli di alimentazione utilizzando una batteria al litio situata all'interno dell'amplificatore servo — non all'interno del motore stesso. L'encoder comunica i dati di posizione all'amplificatore tramite un'interfaccia seriale; all'accensione, il CNC legge la posizione assoluta memorizzata ed è pronto per la lavorazione senza un ritorno di riferimento.

Questa architettura ha una conseguenza pratica per la manutenzione: la batteria dell'encoder è nell'amplificatore, non nel motore. Quando si sostituisce il motore o l'encoder, il circuito di backup della batteria nell'amplificatore gestisce la ritenzione della posizione in modo indipendente. Se la batteria è scarica al momento della sostituzione del motore, potrebbe essere necessario un ritorno di riferimento sull'asse interessato prima che la macchina possa riprendere il funzionamento completamente automatico.

L'αA64 pulsecoder è sigillato all'interno dell'alloggiamento posteriore del motore e non è un componente riparabile dall'utente. Il guasto dell'encoder — tipicamente caratterizzato da allarmi SV0447 o SV0448 sui CNC FANUC — richiede la sostituzione dell'unità encoder o la riparazione/sostituzione completa del motore.

Amplificatori Servo Compatibili

L'A06B-0162-B575#0008 richiede un amplificatore servo FANUC con una corrente di picco di 80 A per il canale M-axis. I moduli amplificatori compatibili confermati per questo motore includono:

α Serie Amplificatori (A06B-6079-xxxx):

• SVM1-80: A06B-6079-H105 — asse singolo
• SVM2-40/80: A06B-6079-H207 — asse doppio (canale M)
• SVM2-80/80: A06B-6079-H208 — assi doppi (canali L e M)

αi Serie Amplificatori (A06B-6096-xxxx):

• SVM1-80i: A06B-6096-H105 — asse singolo
• SVM2-40/80i: A06B-6096-H207 — asse doppio (canale M)
• SVM2-80/80i: A06B-6096-H208 — assi doppi (canali L e M)

SVU Serie Amplificatori (A06B-6089-xxxx):

• SVU1-80: A06B-6089-H105
• SVU2-40/80: A06B-6089-H207 — asse M
• SVU2-80/80: A06B-6089-H208 — assi L e M
• SVU2-12/80: A06B-6089-H209 — asse M
• SVU2-20/80: A06B-6089-H210 — asse M

La selezione dell'amplificatore deve corrispondere al progetto elettrico originale della macchina. Quando si acquista un motore sostitutivo per una macchina esistente, l'amplificatore attualmente installato determina quale modello di motore è accettabile — non modificare la corrente nominale o la classe di coppia del motore senza verificare la compatibilità dell'amplificatore.

Caratteristiche di Progettazione della Serie FANUC Alpha αM

Minimizzazione del Ripple di Coppia FANUC ha progettato la geometria dei poli magnetici del motore Alpha specificamente per sopprimere il ripple di coppia. Una coppia fluida e priva di ripple è direttamente visibile nella qualità della finitura superficiale durante i tagli di finitura, in particolare sui percorsi di contornatura dove la velocità dell'asse è costante ma la direzione di taglio cambia continuamente. La combinazione della forma polare ottimizzata, dell'alta risoluzione del pulsecoder αA64 e del controllo di corrente HRV (High Response Vector) di FANUC produce un motore che ruota in modo fluido anche a velocità molto basse — una caratteristica importante per gli assi utilizzati nelle operazioni di filettatura e stampaggio.

Costruzione Sigillata IP67 La serie αM di motori ha una classificazione IP67 — completamente a prova di polvere e in grado di resistere a immersioni temporanee in acqua. Nell'ambiente di una macchina utensile CNC, dove refrigerante, nebbia d'olio e trucioli sono presenti continuamente, la sigillatura IP67 fornisce una protezione significativa per i lunghi periodi di servizio previsti per queste macchine. I motori Alpha sigillati di FANUC utilizzano una guarnizione dello statore e connettori impermeabili per prevenire l'ingresso di refrigerante; tuttavia, FANUC nota nella sua documentazione di prodotto che l'IP67 è verificato per immersioni di breve durata e non garantisce protezione contro spruzzi di refrigerante diretti continuamente. Le macchine in cui il refrigerante viene applicato direttamente sul corpo del motore dovrebbero essere esaminate in base alle indicazioni specifiche di installazione del motore.

Design Compatto del Rotore ad Alta Coppia La serie αM utilizza una geometria del rotore che eroga una coppia relativamente elevata per l'ingombro fisico del motore. Motori più piccoli e leggeri con un'adeguata densità di coppia riducono la massa in movimento degli assi della macchina, il che a sua volta riduce l'energia di accelerazione e decelerazione richiesta e consente guadagni del loop servo più stretti — contribuendo a tempi ciclo più brevi e a una migliore precisione di contornatura.

Matrice Varianti — Serie A06B-0162-B5xx

Tutte le varianti sono lo stesso nucleo motore αM6/3000: 1,4 kW, 6 Nm, 3.000 giri/min, 144 V, 200 Hz, 6 A.

Applicazioni Tipiche di Macchine CNC

Il motore αM6/3000 è stato montato su una vasta gamma di macchine utensili controllate da FANUC di produttori giapponesi, europei e taiwanesi. Le applicazioni comuni includono:

• Centri di lavoro verticali (VMC): Avanzamento assi X e Y su macchine con dimensioni del piano di 400-500 mm
• Torni e centri di tornitura CNC: Assi di avanzamento X (slitta trasversale) e Z (carro)
• Rettificatrici cilindriche e piane CNC: Assi di avanzamento di precisione che richiedono una rotazione fluida a bassa velocità
• Celle di lavorazione multiasse: Dove prestazioni servo costanti su più assi sono critiche per la precisione di contornatura

L'aspetto "tappo rosso" dell'estremità encoder del motore — caratteristico della generazione Alpha — rende il motore visivamente riconoscibile sulla macchina, ed è frequentemente riscontrato su macchine costruite dalla metà degli anni '90 alla metà degli anni 2000 che sono ancora attivamente in produzione.

FAQ

D1: Qual è la differenza tra l'A06B-0162-B575#0008 e l'A06B-0162-B575, e si adattano entrambi nella stessa posizione di montaggio?

L'unica differenza tra i due codici articolo è la chavetta dell'albero. Il B575 (senza modificatore suffisso, o con #0000) è un albero dritto liscio senza scanalatura per chavetta; la variante #0008 ha una chavetta lavorata sull'albero di uscita. Entrambi i motori sono identici meccanicamente ed elettricamente in ogni altro aspetto — stesse dimensioni di flangia, stesse specifiche nominali, stesso encoder. Se la chavetta è necessaria dipende interamente dal giunto o dalla puleggia utilizzata all'estremità della macchina. Un giunto con sede per chavetta deve utilizzare l'albero #0008; un giunto a serraggio con foro liscio o un giunto che si aggrappa solo per attrito può utilizzare entrambi. L'installazione di un motore con chavetta in un giunto a foro liscio è fisicamente possibile ma meccanicamente ridondante — il contrario (albero liscio in una sede per chavetta) non trasmetterà coppia in modo affidabile sotto carico.

D2: L'encoder αA64 è elencato come assoluto. Ciò significa che la macchina non ha mai bisogno di un ritorno di riferimento dopo l'accensione?

Normalmente, sì — il pulsecoder assoluto mantiene i dati di posizione dell'albero anche quando la macchina è spenta, quindi il CNC legge la posizione assoluta memorizzata ad ogni avvio e l'asse è pronto senza un ciclo di azzeramento. Questo si basa sulla batteria dell'encoder all'interno dell'amplificatore servo che rimane carica. Se la tensione della batteria scende al di sotto della soglia, i dati di posizione memorizzati vengono persi ed è necessario un ritorno di riferimento (o azzeramento manuale) su tutti gli assi con backup della batteria. FANUC raccomanda la sostituzione della batteria dell'amplificatore su base programmata — tipicamente ogni due o tre anni in macchine in produzione regolare — prima che appaia un allarme di batteria scarica. L'allarme è FANUC allarme SV5136 (Tensione Batteria Bassa) o SV5137 (Tensione Batteria Zero) a seconda del modello CNC; il primo è un avviso che consente la sostituzione programmata della batteria, il secondo significa che i dati sono già stati persi.

D3: Questo motore può essere utilizzato con un amplificatore della serie αi, anche se è un motore della generazione Alpha (non-i)?

Sì. L'αA64 absolute pulsecoder utilizzato nell'A06B-0162-B575#0008 è compatibile sia con gli amplificatori della serie α (A06B-6079-xxxx e A06B-6089-xxxx) sia con gli amplificatori della serie αi (A06B-6096-xxxx). FANUC ha progettato gli amplificatori della serie αi per accettare i segnali dell'encoder e le specifiche di potenza del motore della precedente serie di motori Alpha, consentendo alle macchine di essere aggiornate con amplificatori più recenti senza necessariamente sostituire i motori. Il requisito critico è che la corrente nominale del motore dell'amplificatore corrisponda alla corrente continua nominale di 6 A del motore. Quando si installa il motore su un amplificatore αi che in precedenza pilotava un motore diverso, i parametri di identificazione del motore nel CNC devono essere aggiornati per corrispondere alla specifica αM6/3000; la tabella dei parametri si trova nel Manuale Parametri Motore/Amplificatore Servo FANUC (B-65270EN).

D4: Quali sono le modalità di guasto più comuni riscontrate sull'A06B-0162-B575#0008 in servizio?

Sulla base dei registri di riparazione documentati da specialisti nella riparazione di motori servo, le condizioni di guasto più frequentemente segnalate su questo motore sono: guasto dei cuscinetti al cuscinetto lato azionamento (DE) e/o al cuscinetto lato opposto all'azionamento (ODE) — che si manifesta tipicamente con vibrazioni, rumore o allarme asse SV0436 (deviazione di velocità eccessiva) sotto carico di taglio; malfunzionamento dell'encoder (pulsecoder) dovuto a degrado dell'elemento ottico o corrosione del connettore, che si manifesta con allarmi SV0447/SV0448; guasto dell'isolamento della bobina a seguito di ingresso di refrigerante attraverso guarnizioni dell'albero o guarnizioni del connettore danneggiate; e danni al connettore di alimentazione. La sostituzione dei cuscinetti è una riparazione standard; la sostituzione dell'unità encoder è più complessa e dovrebbe essere eseguita da un'officina di riparazione di motori servo con attrezzature di prova appropriate. Prima di dichiarare il motore guasto per allarmi encoder, verificare che il cavo e il connettore dell'encoder all'estremità dell'amplificatore siano integri e che la tensione della batteria sia adeguata.

D5: Questo motore è ancora disponibile nuovo, o è obsoleto? Quali sono le opzioni se un'unità nuova non può essere reperita?

La serie FANUC Alpha (α) — distinta dalle attuali serie αi e αiS — è stata dismessa come articolo di produzione da FANUC. Le unità nuove dell'A06B-0162-B575#0008 non sono più prodotte. Le opzioni di approvvigionamento disponibili sono: unità new-old-stock (NOS) da distributori di parti industriali che hanno acquistato inventario prima della dismissione; unità completamente ricondizionate/in cambio da specialisti nella riparazione di motori servo che ricostruiscono i motori secondo le specifiche originali con cuscinetti, guarnizioni e componenti encoder nuovi; o una sostituzione inter-serie con un motore compatibile della serie αi come l'A06B-0227-B*** (serie αiF 8/3000), che richiede la verifica della compatibilità dell'amplificatore e potrebbe richiedere aggiornamenti dei parametri della macchina. Qualsiasi sostituzione di un modello di motore diverso richiede un ingegnere FANUC qualificato o un fornitore di servizi approvato per ri-parametrizzare l'asse — l'identificazione del motore, i limiti di corrente e i parametri di guadagno servo devono tutti essere aggiornati per corrispondere alle specifiche del motore sostitutivo.
