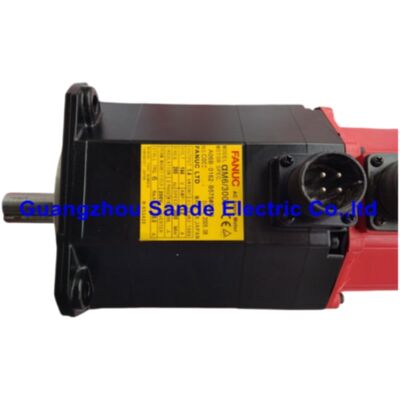

FANUC A06B-0162-B575#0076 — Serie Alpha αM6/3000 Motore Servo AC, Sigillato IP67, Albero Dritto con Chavetta, Encoder Assoluto αA64

A colpo d'occhio

Codice articolo: A06B-0162-B575#0076 (indicato anche come A06B0162B575#0076 o A06B-0162-B575#7076) Modello motore: FANUC αM6/3000 Configurazione chiave: Albero dritto, chavetta, nessun freno, encoder assoluto αA64, sigillatura completa IP67

L'FANUC A06B-0162-B575#0076 è un motore servo AC sigillato della serie Alpha (α) di FANUC, modello αM6/3000, che eroga una potenza continua di 1,4 kW con una coppia nominale di 6 Nm fino a 3.000 giri/min. Ciò che distingue questa variante dal resto della famiglia A06B-0162-B575 è la specifica impermeabile IP67 — un pacchetto di sigillatura potenziato installato in fabbrica che porta il corpo del motore e i connettori dell'encoder a uno standard di protezione da immersione completa. Combinato con un albero di uscita dritto con chavetta e un encoder assoluto αA64, questa è la configurazione di scelta per le applicazioni degli assi di avanzamento sulle macchine utensili CNC in cui il motore è esposto a schizzi di refrigerante, nebbia d'olio o condizioni di lavaggio che superano le capacità di un motore IP65 standard.

Specifiche verificate

Perché l'IP67 è importante: Oltre lo standard IP65

Il livello di protezione di base per la gamma di motori FANUC Alpha è IP65 — completamente a tenuta di polvere e protetto contro getti d'acqua a bassa pressione da qualsiasi direzione. Per la maggior parte delle installazioni di macchine CNC, l'IP65 è sufficiente. Ma alcune configurazioni di macchine generano un'esposizione ai liquidi più aggressiva: centri di lavoro orizzontali in cui il refrigerante viene diretto attraverso il pallet e scorre lungo la colonna; torni CNC con refrigerante passante per mandrino e sistemi di erogazione a pioggia che nebulizzano l'intero ambiente di lavoro; macchine che utilizzano fluidi da taglio sintetici acquosi anziché oli minerali, che si comportano diversamente dal refrigerante convenzionale e penetrano più facilmente le guarnizioni standard.

Per questi ambienti, FANUC offre l'opzione IP67 sulla maggior parte dei motori della serie Alpha. L'IP67 aumenta la protezione per resistere a immersioni temporanee — lo standard IEC definisce questo come immersione a 1 metro di profondità per 30 minuti senza infiltrazioni d'acqua dannose. In termini pratici, ciò significa che il corpo del motore può resistere a brevi allagamenti, a immersioni complete da schizzi da tutte le direzioni e all'accumulo di liquidi stagnanti attorno al montaggio del motore senza che il refrigerante raggiunga gli avvolgimenti dello statore o l'interno dell'encoder.

L'A06B-0162-B575#0076 viene ordinato da FANUC con la specifica IP67 applicata in fabbrica. Non si tratta di una modifica sul campo. Gli elementi di sigillatura — il paraolio dell'albero, le guarnizioni del corpo, le guarnizioni dei connettori e il connettore impermeabile dell'encoder — sono tutti integrati durante la produzione. Un motore IP65 standard non può essere aggiornato a IP67 sul campo; se l'applicazione richiede l'IP67, questo codice articolo (o la designazione suffisso equivalente #7076) deve essere specificato al momento dell'ordine o della sostituzione.

Il suffisso #0076 decodificato in pratica

All'interno del sistema di numerazione dei suffissi dei motori FANUC Alpha, le due cifre che seguono il carattere # hanno un significato specifico. Il suffisso "0076" su B575 (albero dritto, αA64, nessun freno) codifica due caratteristiche:

• L'"76" indica un albero dritto con chavetta e sigillatura IP67
• Confronta con "75" (albero dritto, IP67, nessuna chavetta) e "08" (albero dritto, chavetta, IP65 standard)

Nei cataloghi ricambi FANUC e nei database dei distributori, lo stesso motore è talvolta elencato sotto il suffisso #7076 — il prefisso "7" in quella notazione alternativa segnala anche la classificazione IP67. Sia A06B-0162-B575#0076 che A06B-0162-B575#7076 si riferiscono allo stesso motore fisico. Quando si incrociano le tabelle dei suffissi MLFB di Fanuc, entrambe le notazioni saranno incontrate a seconda della versione del documento di origine; confermare sempre controllando la descrizione completa del motore rispetto alla targhetta sulla macchina.

Albero dritto con chavetta: perché il #0076 rispetto al #0075

La variante gemella #0075 (AM6/3000 SIGILLATO, ST, αA64) condivide la stessa sigillatura del corpo IP67 ma ha un albero di uscita dritto liscio — nessuna chavetta lavorata sull'albero di uscita. La scelta tra #0075 e #0076 dipende interamente dal metodo di accoppiamento meccanico sulla macchina.

Utilizzare #0076 (con chavetta) quando l'albero di uscita del motore si innesta con un componente con una sede per chavetta — una puleggia di distribuzione, un ingranaggio o un mozzo di accoppiamento che si basa su una chavetta parallela per trasmettere la coppia. La chavetta blocca l'elemento rotante assialmente all'albero, impedendo la rotazione sotto carico torsionale. Questo è l'approccio convenzionale per le connessioni a cinghia dal motore a una vite a ricircolo di sfere e per molti progetti con accoppiamento diretto che utilizzano accoppiamenti a morsetto diviso con sedi per chavetta.

Utilizzare #0075 (liscio) quando l'albero ha un foro liscio e si aggrappa per attrito — comune con accoppiamenti rigidi di alta qualità senza gioco che trasmettono la coppia interamente tramite forza di serraggio, dove una sede per chavetta introdurrebbe una concentrazione di stress.

Sostituire uno con l'altro è una decisione meccanica, non elettrica. Le prestazioni del motore, il cablaggio dell'amplificatore e i parametri CNC sono identici per entrambi.

αA64 Encoder Assoluto: 64.000 conteggi per rivoluzione

L'αA64 encoder è un encoder ottico assoluto con uscita seriale integrato nella parte posteriore del corpo motore. Riporta la posizione dell'albero con una risoluzione di 64.000 conteggi per rivoluzione — sufficientemente elevata per la fine interpolazione richiesta dalle operazioni di contornatura sulle macchine utensili CNC. L'encoder funziona in modalità assoluta: la posizione della macchina viene mantenuta senza una corsa di ritorno di riferimento ad ogni accensione.

La ritenzione assoluta si basa su una batteria di backup al litio alloggiata all'interno dell'amplificatore servo, non all'interno del motore. Questo è un dettaglio di manutenzione importante. Quando l'A06B-0162-B575#0076 viene installato come motore sostitutivo, la posizione assoluta memorizzata nella memoria dell'encoder alimentata a batteria appartiene all'unità encoder rimossa con il vecchio motore. L'encoder del nuovo motore arriva senza dati di posizione della macchina. Dopo l'installazione, è necessario un ritorno di riferimento sull'asse interessato per ristabilire la coordinata assoluta, anche se la batteria dell'amplificatore è in buone condizioni. Una volta preso il riferimento, l'amplificatore memorizza lo spostamento assoluto e il normale funzionamento senza ritorno a zero riprende.

FANUC raccomanda la sostituzione della batteria a intervalli pianificati — tipicamente ogni due o tre anni per macchine in produzione regolare — per evitare perdite di dati di posizione non pianificate. Gli allarmi pertinenti sono SV5136 (batteria scarica) e SV5137 (batteria a zero); SV5136 consente la manutenzione programmata prima che i dati vengano compromessi, SV5137 indica che i dati sono già stati persi.

Amplificatori Servo Compatibili

L'A06B-0162-B575#0076 è elettricamente identico a tutti gli altri motori αM6/3000 della serie B575. La selezione dell'amplificatore segue gli stessi criteri di qualsiasi αM6/3000:

Il motore richiede un canale con rating 80A (designazione asse M sui moduli biasse). L'assegnazione del canale dell'amplificatore deve corrispondere al progetto originale della macchina; non utilizzare un canale di amplificatore con rating inferiore per un motore da 80A.

Sigillatura connettore: il dettaglio che rende l'IP67 condizionale

La documentazione tecnica di FANUC è specifica su un punto: il rating IP67 del connettore dell'encoder si ottiene solo quando il connettore del cavo di feedback è completamente e correttamente innestato. Un connettore del cavo incompleto o danneggiato non fornisce la sigillatura IP67 all'interfaccia del connettore — il fluido da taglio può entrare nell'interno dell'encoder dal giunto del connettore anche se il corpo del motore stesso è sigillato.

Questo è importante per la manutenzione. Dopo qualsiasi riparazione o sostituzione del motore che comporti la disconnessione e la riconnessione del cavo di feedback dell'encoder:

1. Il connettore deve essere spinto completamente fino a quando il meccanismo di blocco non scatta o l'anello di ritenzione non si innesta completamente.
2. Il metodo di assemblaggio del connettore deve seguire la procedura di innesto del cavo di feedback FANUC; un connettore assemblato sul campo deve essere costruito secondo le specifiche utilizzando gli strumenti appropriati e i componenti del cavo di grado impermeabile corretti.
3. Per il connettore di alimentazione, si applica la stessa attenzione — un innesto incompleto vanifica la sigillatura.

Sulle macchine in cui il motore è regolarmente esposto a refrigerante ad alta pressione o a lavaggi, verificare le condizioni del connettore ad ogni ispezione di manutenzione preventiva. Il refrigerante che bypassa una guarnizione del connettore degradata raggiunge l'encoder prima che siano visibili segni esterni di guasto.

Ambienti di installazione tipici e tipi di macchine

Nell'installato delle macchine CNC FANUC serie Alpha, le varianti sigillate IP67 (sia #0075 che #0076) si trovano più comunemente in:

• Centri di lavoro orizzontali (HMC): Gli assi motore situati sulla colonna e sulla slitta sono direttamente nel percorso del drenaggio del refrigerante carico di trucioli; l'IP67 è frequentemente specificato dai produttori di HMC per tutti gli assi di avanzamento.
• Torni CNC con utensili motorizzati: Gli assi Y e gli assi utensile motorizzati si trovano vicino alla zona di lavoro dove il refrigerante viene diretto ad alta pressione.
• Linee di trasferimento e macchine speciali: Dove i cicli di lavaggio puliscono l'area del fissaggio tra i pezzi e ci si aspetta un accumulo d'acqua attorno agli assi motore.
• Rettificatrici che utilizzano fluido da rettifica solubile in acqua: L'applicazione di refrigerante ad alto volume nella rettifica piana e cilindrica crea una nebbia persistente che si deposita su tutte le superfici nella zona di rettifica.

I motori non sigillati (IP65) continuano ad essere utilizzati in applicazioni in cui l'esposizione al refrigerante è modesta e una copertura telescopica o un soffietto tiene il corpo del motore lontano dalla zona di schizzi diretti. La scelta dell'IP67 rispetto all'IP65 è sempre specifica per l'applicazione; specificare l'IP67 universalmente aggiunge costi non necessari nelle installazioni in cui l'IP65 funzionerebbe in modo soddisfacente per l'intera vita utile della macchina.

Riepilogo varianti serie A06B-0162-B575

Tutte le varianti: αM6/3000, 1,4 kW, 6 Nm, 3.000 giri/min, 144 V, 200 Hz, 6 A, encoder assoluto αA64.

FAQ

D1: Qual è la differenza tra A06B-0162-B575#0076 e A06B-0162-B575#0008, e quando scegliere ciascuno?

Entrambi i motori sono unità αM6/3000 con albero dritto con chavetta, nessun freno e un encoder assoluto αA64 — quindi le loro specifiche meccaniche ed elettriche sono identiche. L'unica differenza è il livello di sigillatura. Il #0008 porta la protezione standard della serie Alpha di IP65, che resiste completamente all'ingresso di polvere e gestisce getti d'acqua da qualsiasi direzione. Il #0076 lo aggiorna a IP67, aggiungendo protezione contro immersioni temporanee ed esposizione a liquidi più intensi. Per la maggior parte delle installazioni di macchine CNC chiuse dove una protezione della macchina, una copertura in lamiera o una protezione telescopica dell'asse tiene il corpo del motore lontano dagli spruzzi diretti di refrigerante, il #0008 è sufficiente ed è la variante più comunemente a magazzino. Il #0076 è specificato dove il motore è inevitabilmente esposto a liquidi stagnanti, schizzi ad alto volume senza protezione adeguata o cicli di lavaggio — tipicamente centri di lavoro orizzontali, alcune configurazioni di torni CNC e macchine per linee di trasferimento. Se la targhetta originale della macchina o la lista ricambi specifica #0076, sostituire come per come; non sostituire #0008 in un'applicazione che richiedeva IP67.

D2: L'A06B-0162-B575#0076 può essere utilizzato come sostituzione diretta di un A06B-0162-B575#0075 già installato in una macchina?

Sì, fisicamente ed elettricamente. Il #0075 (albero dritto, nessuna chavetta, IP67) e il #0076 (albero dritto, con chavetta, IP67) sono lo stesso motore sotto ogni aspetto tranne la chavetta dell'albero. Sostituire un #0075 con un #0076 in una macchina dove l'accoppiamento esistente ha un foro liscio non causerà problemi — la sede della chavetta sull'albero rimarrà semplicemente inutilizzata all'interno dell'accoppiamento a foro liscio. Sostituire un #0075 con un #0076 in una macchina dove l'accoppiamento ha una sede per chavetta richiede il montaggio di una chavetta parallela nella sede durante l'installazione. La domanda più importante è il contrario: non sostituire un #0076 con un #0075 in una macchina dove l'accoppiamento si basa su una chavetta per trasmettere la coppia, poiché l'albero liscio non si interbloccherà con il foro della chavetta dell'accoppiamento.

D3: Dopo aver sostituito questo motore, la macchina deve sottoporsi a una procedura completa di ri-referenziamento prima di poter eseguire parti di produzione?

Per qualsiasi sostituzione di motore servo FANUC dotato di encoder assoluto, è necessario un ritorno di riferimento sull'asse interessato dopo l'installazione. Il motivo è che l'encoder αA64 nel motore sostitutivo non ha una posizione macchina memorizzata; i dati di posizione assoluta appartengono all'encoder, che è stato rimosso con il vecchio motore. Anche se la batteria dell'amplificatore servo è completamente carica, contiene dati di posizione riferiti all'encoder del motore precedente — questi dati non sono validi per il nuovo motore. Dopo l'installazione e l'accensione, il CNC visualizzerà tipicamente una richiesta di ritorno al punto di riferimento sull'asse interessato. Una volta stabilito il punto di riferimento dell'asse, l'amplificatore memorizza il nuovo offset di posizione assoluta e la macchina è pronta per il normale funzionamento. Per macchine multiasse, è necessario ri-referenziare solo l'asse il cui motore è stato sostituito; gli altri assi non sono interessati.

D4: La macchina utilizza fluido da taglio sintetico solubile in acqua anziché olio refrigerante minerale. La sigillatura IP67 rimane adeguata?

La documentazione FANUC nota che il rating IP67 si applica all'acqua e ai fluidi a base d'acqua secondo le condizioni di prova dello standard IEC. Tuttavia, FANUC specifica anche che i fluidi da taglio sintetici — inclusi i sintetici acquosi senza olio — possono comportarsi diversamente dall'acqua pura, e che nessun motore servo è garantito essere impermeabile al fluido da taglio applicato direttamente e continuamente. L'approccio raccomandato per le macchine che utilizzano fluidi da taglio aggressivi è di garantire che il corpo del motore sia schermato dall'applicazione diretta del refrigerante tramite una copertura o una protezione, e di ispezionare più frequentemente l'integrità dei connettori. I motori sigillati IP67 offrono una resistenza significativamente migliore rispetto agli IP65 in questi ambienti, ma la protezione non è incondizionata. Inoltre, FANUC avverte che i fluidi da taglio contenenti composti di zolfo altamente attivi possono essere particolarmente aggressivi per i materiali di sigillatura; se la specifica del fluido include additivi di zolfo ad alta pressione, consultare le linee guida di ingegneria applicativa di FANUC per il tipo di fluido specifico.

D5: Questo motore è ancora in produzione e quale motore FANUC moderno ne è l'equivalente funzionale più vicino?

La serie FANUC Alpha (α), inclusa l'A06B-0162-B575#0076, è stata dismessa come articolo di produzione corrente da FANUC. Non viene più prodotta nuova. Le opzioni di approvvigionamento sono: stock di magazzino nuovo (NOS) da canali autorizzati di ricambi o distributori di surplus industriale; o unità di scambio completamente ricondizionate da specialisti di riparazione di motori servo. Per un equivalente di nuova tecnologia, il motore FANUC attuale più vicino è nella serie αiF — in particolare la gamma αiF 8/3000 o αiF 8/2000 (serie A06B-0227-B***), che utilizza l'attuale piattaforma encoder αiA ed è compatibile con gli amplificatori servo della serie αi. Tuttavia, la sostituzione di un motore αiF non è una sostituzione "drop-in": richiede un amplificatore della serie αi (se non già installato), nuovi cavi motore e ri-parametrizzazione dei dati macchina dell'asse nel CNC. Un ingegnere di assistenza FANUC qualificato o un integratore autorizzato dovrebbe eseguire questo tipo di sostituzione tra serie, poiché parametri errati dopo un cambio di modello motore possono causare instabilità dell'asse o allarmi di azionamento.
