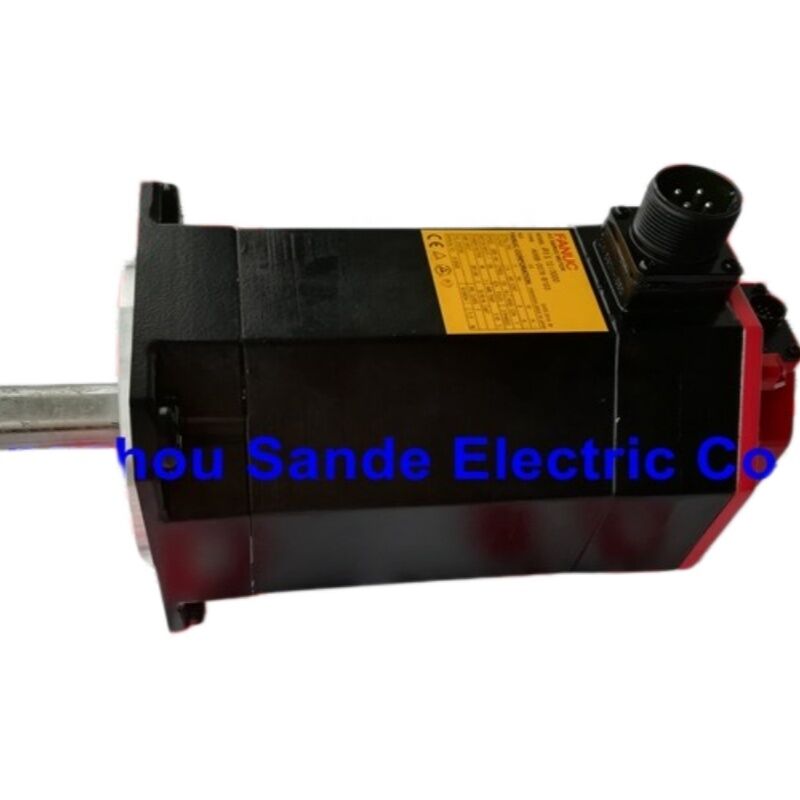

FANUC A06B-0078-B103 — Motore Servo AC βiS 12/3000, Albero Dritto con Chavetta, Encoder β128iA

Cos'è questo motore

L'A06B-0078-B103 è un motore servo AC della serie FANUC Beta iS (βiS), modello βiS 12/3000 — il membro da 1,8 kW di una gamma che alimenta gli assi di avanzamento e ausiliari delle macchine utensili CNC controllate da FANUC in tutto il mondo. La designazione "βiS" lo identifica come parte della linea FANUC Beta intelligent Servo: una famiglia progettata specificamente per sistemi CNC economici, inclusi i controlli FANUC Serie 0i e 0i Mate, dove il costo e le dimensioni fisiche del motore devono essere mantenuti compatti senza sacrificare l'accuratezza in anello chiuso che richiede il posizionamento dell'asse.Questa particolare variante — la B103 — presenta un albero dritto con linguetta a forcella e monta il Pulsecoder incrementale β128iA (codice FANUC A860-2020-T301). Non è presente alcun freno elettromagnetico. Questa combinazione lo rende la configurazione standard per gli assi di avanzamento orizzontali e altre applicazioni in cui il carico non necessita di essere trattenuto meccanicamente a riposo quando il servo è diseccitato.Specifiche in sintesi

Parametro

Valore

In termini pratici, la designazione del modello "12/3000" indica che la classe di coppia di stallo è 12 N·m e la velocità massima è 3.000 giri/min. La curva coppia-velocità di questo motore mostra che la potenza continua nominale di 1,8 kW è mantenuta nell'intero campo operativo, con capacità di sovraccarico intermittente — raggiungendo una coppia considerevolmente più elevata durante picchi di accelerazione, in linea con i profili di duty di sovraccarico pubblicati da FANUC che consentono dal 110% al 210% della coppia nominale per cicli di breve durata definiti. Questa coppia di riserva è ciò che consente una rapida accelerazione e decelerazione dell'asse nelle operazioni di lavorazione a ciclo intensivo.

Encoder: Il Pulsecoder β128iA

Il Pulsecoder β128iA montato sull'A06B-0078-B103 è il dispositivo di feedback di posizione incrementale di FANUC per la serie βiS. Produce 128.000 impulsi per giro — una risoluzione che il loop servo CNC FANUC suddivide ulteriormente tramite elaborazione interna per ottenere la ripetibilità di posizionamento sub-micrometrica attesa dagli assi CNC moderni.

Essendo un encoder incrementale, il β128iA non conserva dati di posizione assoluta tra un ciclo di alimentazione e l'altro. Questa è una considerazione operativa chiave: ogni volta che l'alimentazione viene rimossa e ripristinata, il CNC richiede un'operazione di ritorno di riferimento (ritorno a zero) prima che l'asse possa essere utilizzato per un posizionamento preciso. Per la maggior parte delle applicazioni di centri di lavoro e torni — dove un ritorno di riferimento all'avvio è una parte standard della procedura di accensione della macchina — questo è del tutto normale. Se l'applicazione richiede la conservazione della posizione assoluta tra i cicli di alimentazione (eliminando completamente il ritorno a zero), il motore dovrebbe essere sostituito con una variante con encoder assoluto della stessa serie, o l'architettura del sistema dovrebbe essere riprogettata per incorporare un encoder assoluto a livello di asse.

Amplificatori CNC e Sistemi CNC FANUC compatibiliL'A06B-0078-B103 è progettato per funzionare con gli amplificatori servo della serie βi di FANUC, collegati al CNC tramite interfaccia ottica FSSB (FANUC Serial Servo Bus). I tipi di amplificatori compatibili confermati per il motore βiS 12/3000 includono:Amplificatori monoasse:

βiSV 40 — l'amplificatore servo digitale monoasse principale per questa classe di motoriAmplificatori servo/mandrino combinati:βiSVSP 40/40-15 — utilizzato in configurazioni di torni economici che accoppiano controllo servo e mandrino in un'unica unità

βiSVSP 40/40-18 — versione di capacità superiore dell'unità combinata

Sistemi CNC:FANUC Serie 0i-MODEL DFANUC 0i Mate-MODEL D

Compatibilità più ampia con amplificatori serie αi/βi tramite connessione FSSB

• I numeri di parametro del tipo di motore per il βiS 12/3000 con controllo HRV2 e un amplificatore da 20A sono documentati nel manuale FANUC B-65302EN — questi devono essere impostati correttamente durante la messa in servizio di un motore sostitutivo o quando i parametri dell'azionamento devono essere ripristinati dopo la sostituzione dell'amplificatore.

Costruzione fisica e classificazioni ambientali

• Il corpo del motore è costruito secondo lo standard IP65: completamente sigillato contro la polvere e protetto contro getti d'acqua da qualsiasi direzione, quando i connettori di alimentazione ed encoder sono correttamente accoppiati con i loro connettori del cavo. Quando i connettori sono disaccoppiati — ad esempio durante lo stoccaggio o il trasporto — i connettori lato motore dovrebbero essere tappati per mantenere la tenuta. FANUC specifica che per la serie βiS da β4iS in su, i connettori di segnale e di alimentazione sono a prova di gocciolamento quando innestati.
• L'intervallo di temperatura di stoccaggio secondo le specifiche della serie βiS di FANUC è di −20°C a +60°C, con il motore da tenere lontano da ambienti soggetti a condensa, cicli di temperatura estremi e luoghi con vibrazioni elevate o polvere significativa. Questo è rilevante quando si tiene in magazzino per scopi di manutenzione — uno stoccaggio interno asciutto e corretto preserva le ottiche dell'encoder e il grasso dei cuscinetti per periodi prolungati.

L'albero dritto con linguetta (configurazione SLK) sul B103 è progettato per una trasmissione di coppia affidabile tramite un accoppiamento con linguetta standard o una puleggia. La guida all'installazione di FANUC richiede che la linguetta sia montata ogni volta che il motore è in funzione; far funzionare un albero con linguetta senza la linguetta può causare squilibrio dell'albero o compromettere il trasferimento di coppia nel punto di connessione.

• Serie A06B-0078 — Riferimento variante
• Tutte le varianti della famiglia A06B-0078 condividono il nucleo del motore βiS 12/3000 — lo stesso statore, rotore e caratteristiche di coppia. Ciò che differisce è il tipo di albero, la presenza del freno e (in alcune varianti con codice suffisso) la specifica del paraolio:
• Codice

Albero

Freno

Encoder

A06B-0078-B003

Conico

Nessuno

β128iA

D4: Questo motore può essere utilizzato come sostituzione diretta per un motore della serie αiS sulla stessa macchina?

Generalmente, no — non senza un'attenta revisione a livello di sistema. Le serie βiS e αiS sono entrambe famiglie di motori servo FANUC, ma differiscono nell'interfaccia dell'encoder, nella famiglia di amplificatori e nei set di parametri CNC. La serie βiS è stata progettata per la famiglia di amplificatori βi e sistemi CNC a basso costo (0i), mentre la serie αiS è abbinata alla famiglia di amplificatori αi e controlli ad alte prestazioni. La loro combinazione richiede la verifica che l'amplificatore nella macchina sia compatibile con il protocollo dell'encoder del motore sostitutivo, che le dimensioni fisiche e la configurazione dell'albero corrispondano e che il parametro del tipo di motore nel CNC sia aggiornato correttamente. Sostituire un motore βiS guasto con un altro motore βiS dello stesso modello è sempre il percorso più sicuro e veloce per ripristinare la funzionalità della macchina.

D5: Quali sono le modalità di guasto più comuni per l'A06B-0078-B103 e cosa dovrebbe essere ispezionato prima dell'installazione?

I tre punti di guasto che rappresentano la maggior parte degli interventi di assistenza sui motori FANUC serie βiS sono l'encoder (Pulsecoder), i cuscinetti e i paraoli. I guasti dell'encoder si manifestano tipicamente con codici di allarme CNC relativi a errori di conteggio impulsi o perdita del segnale di feedback — il β128iA è sensibile agli urti, alla contaminazione della finestra del sensore ottico e alle irregolarità dell'alimentazione sulla linea di alimentazione a 6V dell'encoder. I guasti dei cuscinetti sono solitamente rilevabili da rumori anomali durante la rotazione o da feedback di vibrazione nei dati diagnostici del servo del CNC prima che si verifichi un guasto completo. Il degrado dei paraoli — in particolare intorno all'apertura dell'albero — può consentire al refrigerante o al fluido di taglio di migrare nel nucleo e nell'area dell'encoder nel tempo.Prima di installare un A06B-0078-B103 sostitutivo, ispezionare il connettore dell'encoder lato motore e il connettore di alimentazione per corrosione o danni meccanici, verificare che la linguetta dell'albero non sia danneggiata e che la linguetta sia presente, e controllare che i connettori corrispondenti lato cavo siano puliti e completamente inseriti prima dell'accensione. Non eseguire test di resistenza di isolamento (megger test) sul motore con l'encoder collegato — l'elettronica del Pulsecoder verrà danneggiata dalla tensione di prova.
