Mitsubishi HC-PQ43K-UE — Serie MELSERVO HC-PQ Motore Servo AC da 400 W, 3000 giri/min, Albero con Chavetta, Versione Nordamericana

Panoramica

L'HC-PQ43K-UE è il modello da 400 W della famiglia HC-PQ di Mitsubishi Electric — una serie progettata fin dall'inizio come diretto concorrente delle tecnologie micro-stepper e stepper a 5 fasi nel segmento di automazione macchine di piccola capacità e alta frequenza di ciclo. Dove un motore stepper scambia l'accuratezza di posizione per la semplicità meccanica, l'HC-PQ offre controllo di velocità e posizione in anello chiuso con lo stesso ingombro compatto, eliminando i passi persi e riducendo i tempi di messa a punto grazie alla messa a punto adattiva in tempo reale brevettata da Mitsubishi integrata nella famiglia di amplificatori MR-C abbinati.

A 400 W e 3.000 giri/min, questo motore si posiziona al vertice della gamma HC-PQ, adatto a compiti in cui i precedenti modelli da 200 W o inferiori esauriscono il margine di coppia: nastri trasportatori orizzontali con carichi variabili, posizionamento di gantry multi-asse, applicatori di etichette, sistemi di dosaggio e qualsiasi meccanismo in cui il posizionamento costante sotto variazioni di inerzia è non negoziabile. La designazione "-UE" lo identifica come variante conforme al Nord America, conforme ai requisiti di marcatura UL e CE e confezionato con documentazione in lingua inglese.

Specifiche Elettriche e Meccaniche

Il Concetto di Progettazione HC-PQ: Perché Ha Sostituito gli Stepper nelle Applicazioni ad Alta Frequenza di Ciclo

I motori stepper sono stati per decenni il cavallo di battaglia dell'automazione di piccoli assi, ma presentano una limitazione fondamentale: operano in anello aperto. Il motore mantiene la sua posizione o non lo fa, e quando le condizioni di carico cambiano a metà ciclo, non c'è meccanismo di correzione. Nelle applicazioni ad alta frequenza di ciclo o a carico variabile, ciò si traduce in perdita di posizione, arresti del sistema e tempi di inattività della produzione.

Mitsubishi ha sviluppato la serie HC-PQ per colmare il divario tra la tecnologia stepper e i sistemi servo più grandi e complessi. Tre specifiche decisioni di progettazione definiscono l'HC-PQ:

Architettura basata sull'encoder. Ogni motore HC-PQ viene fornito di serie con un encoder da 10.000 impulsi/giro, non come opzione. La posizione viene continuamente retroazionata all'amplificatore in ogni momento di funzionamento.

Bassa inerzia del rotore. L'inerzia del rotore del modello da 400 W di 0,793 oz·in² mantiene il rapporto carico-motore gestibile su un'ampia gamma di macchinari leggeri e medi. In pratica, ciò si traduce in accelerazione più rapida, tempi di assestamento più brevi e requisiti di guadagno meno aggressivi — tutti fattori che riducono la complessità della messa a punto da parte del costruttore della macchina.

Ingombri di montaggio compatibili. Le varianti -NK della famiglia HC-PQ utilizzano adattatori di montaggio NEMA 34 (disponibili per i modelli da 200 W e 400 W), facilitando i retrofit su macchine originariamente costruite attorno a telai stepper. L'HC-PQ43K-UE standard utilizza le dimensioni di montaggio servo native di Mitsubishi.

Caratteristiche di Coppia

La curva di coppia dell'HC-PQ43 racconta la storia che i dati della targa da soli non possono. Alla velocità nominale (3.000 giri/min), il motore produce la sua coppia nominale continua di 184 oz·in — un'uscita costante e sostenibile per l'intero ciclo termico. Scendendo nella zona di funzionamento intermittente, la coppia di picco raggiunge circa 414 oz·in — più del doppio della classificazione continua — per brevi raffiche di accelerazione. Questa capacità di coppia di picco è ciò che rende efficaci i motori servo nei cicli di avvio-arresto ad alta inerzia in cui gli stepper tendono a bloccarsi.

L'intervallo di funzionamento continuo si estende fino a 4.500 giri/min con coppia ridotta a velocità più elevate, offrendo ai progettisti di macchine la flessibilità di far funzionare l'asse più velocemente della velocità nominale quando gli eventi di coppia di picco sono infrequenti e i limiti termici lo consentono.

Amplificatori Compatibili

L'HC-PQ43K-UE è stato introdotto insieme agli amplificatori della serie MR-C ed è rimasto in produzione durante le ere MR-J2 e MR-J2-Super. Gli amplificatori compatibili verificati includono:

Serie MR-C (abbinamento primario):

• MR-C40A-UE — Ingresso AC monofase 230 V, tensione di impulso interfaccia 24 VDC
• MR-C40A-L-UE — Ingresso AC monofase 230 V, tensione di impulso interfaccia 5 VDC

Serie MR-J2 / MR-J2-Super:

• MR-J2-40A / MR-J2S-40A — Interfaccia impulso/analogica per uso generale, classe 400 W
• MR-J2S-40B — Versione bus in fibra ottica SSCNET per reti di controllo del movimento Mitsubishi

Tutti gli amplificatori MR-C sono configurati per il controllo di posizione a treno di impulsi con funzione di cambio elettronico (rapporto A/B da 1/50 a 20), accettando frequenze di impulsi di comando fino a 200 kpps e supportando i formati di ingresso in quadratura CW/CCW, segno+impulso e A/B. Il conteggio massimo degli impulsi di feedback di posizionamento all'amplificatore è di 4.000 impulsi/giro (risoluzione interna dell'amplificatore), guidato dall'encoder fisico da 10.000 P/giro attraverso la catena di elaborazione del segnale.

La comunicazione RS-232C all'amplificatore MR-C viene gestita tramite un adattatore opzionale MR-C-T01 e il software Windows MR-Configurator, consentendo la modifica dei parametri, il monitoraggio delle forme d'onda, la revisione della cronologia degli allarmi e le operazioni di auto-tuning da un PC standard.

Riferimento Cavo Encoder e Accessori

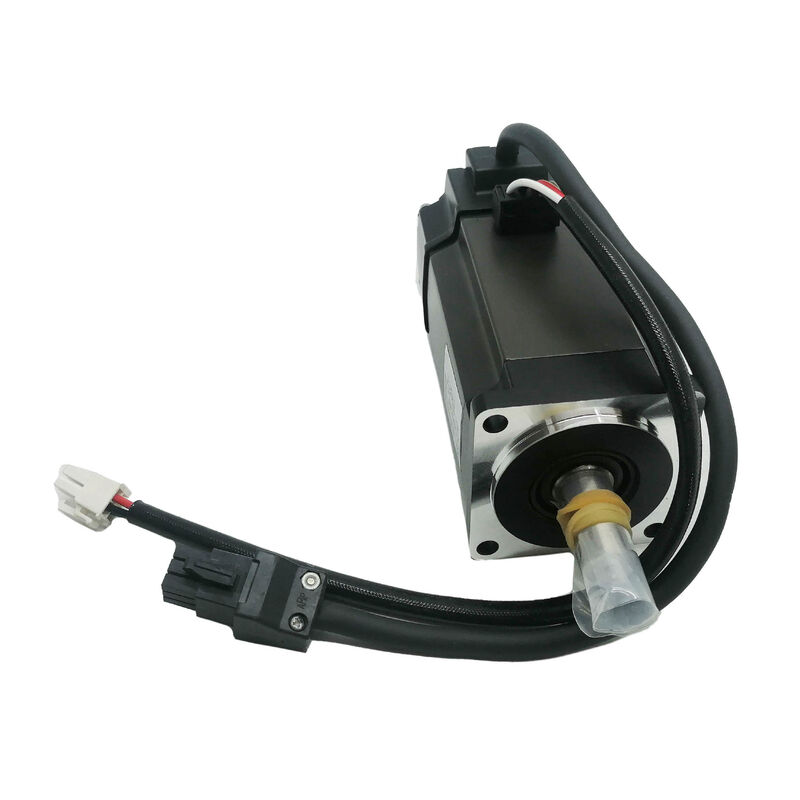

Nota: La potenza del motore viene collegata tramite cablaggio separato all'amplificatore — l'HC-PQ43K-UE viene fornito con cavi a treccia da 0,3 m con terminali ad anello per i collegamenti di alimentazione e terra.

Condizioni del Prodotto e Disponibilità

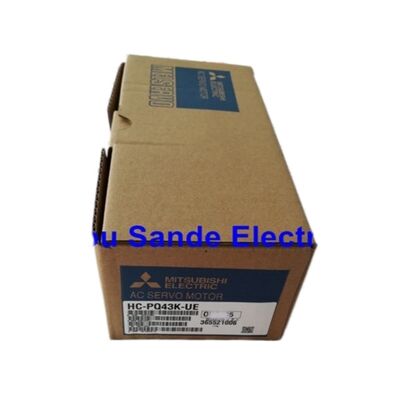

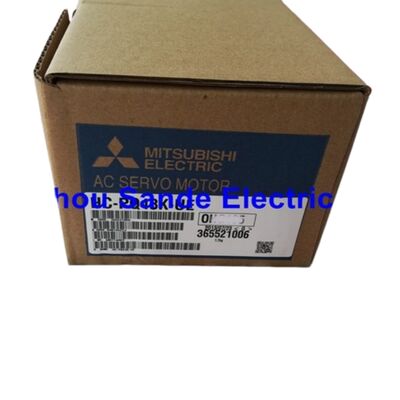

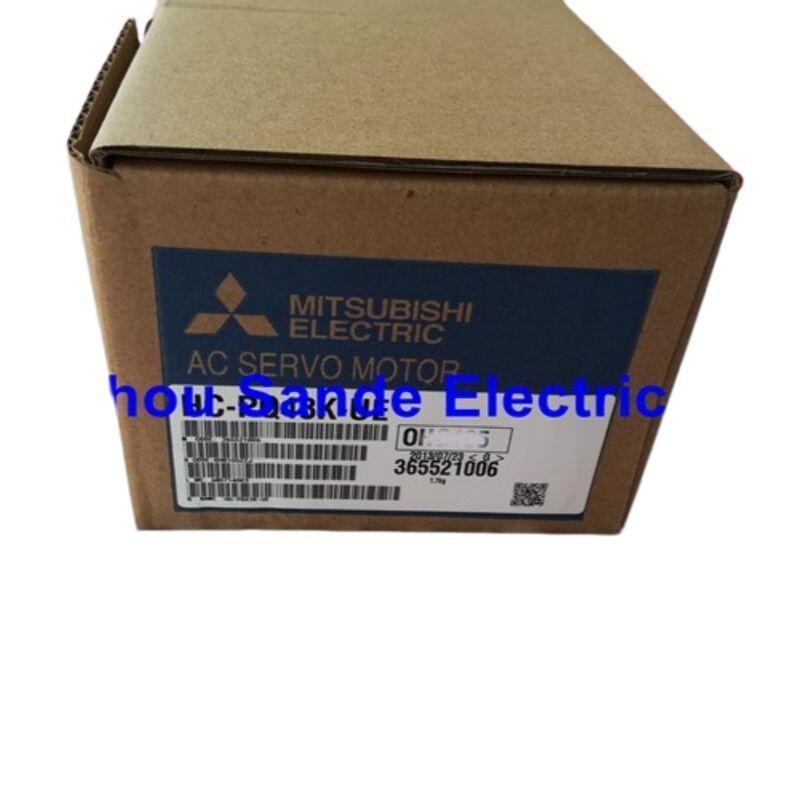

Questo elenco copre l' HC-PQ43K-UE fornito nuovo nella confezione, con una garanzia di un anno. Condizione nuovo nella confezione significa che il motore non è mai stato installato, conserva la sua confezione originale di fabbrica e mantiene i dati originali della targa verificabili al ricevimento. La garanzia di un anno copre i difetti di fabbricazione e garantisce supporto per la sostituzione o la riparazione entro il periodo di garanzia.

L'HC-PQ43K-UE è stato discontinuato da Mitsubishi Electric come parte della transizione di fine vita della serie MR-J2/HC. Le nuove scorte non vengono più prodotte. Per le macchine esistenti costruite attorno ad amplificatori MR-C o MR-J2 e motori HC-PQ, le unità nuove nella confezione disponibili sul mercato dei surplus industriali sono la soluzione preferita per mantenere le prestazioni originali della macchina senza i costi di ingegneria di una migrazione del sistema di azionamento.

Per i nuovi progetti di macchine, l'equivalente attuale di Mitsubishi nel segmento 400 W / 3.000 giri/min è l'HG-KR43 (piattaforma MELSERVO-J4), che richiede l'amplificatore MR-J4-40A o MR-J4-40B. L'HC-PQ43K-UE non è meccanicamente o elettricamente intercambiabile con i motori di generazione J4 senza una revisione completa del sistema.

FAQ

D1: Qual è la differenza tra HC-PQ43K-UE e HC-PQ43NK-UE?

I due modelli sono elettricamente identici — stessa potenza nominale di 400 W, stesse specifiche elettriche di 2,8 A / 122 V, stesso encoder da 10.000 P/giro, stesse dimensioni dell'albero e chavetta. La distinzione risiede nell'interfaccia di montaggio. L' HC-PQ43K-UE utilizza le dimensioni di flangia del motore servo native di Mitsubishi, progettate per l'installazione diretta su piastre di montaggio specificate da Mitsubishi o telai macchina personalizzati costruiti secondo il disegno della flangia del motore. L' HC-PQ43NK-UE include un adattatore di montaggio NEMA 34, dimensionato per adattarsi allo standard NEMA 34 — utile quando si effettua il retrofit di una macchina originariamente progettata attorno a un motore stepper NEMA 34. Se il telaio della macchina non è stato originariamente costruito per dimensioni NEMA, l'HC-PQ43K-UE è la scelta più pulita.

D2: Quale amplificatore servo Mitsubishi dovrebbe essere abbinato all'HC-PQ43K-UE?

L'abbinamento previsto è l'amplificatore MR-C40A-UE (monofase 230 VAC, versione Nordamericana). L'MR-C40A-UE è il modello da 400 W della famiglia di amplificatori MR-C, sviluppata specificamente per l'uso con la gamma di motori HC-PQ. Per le installazioni che utilizzano già amplificatori MR-J2-Super, anche l' MR-J2S-40A (interfaccia impulso/analogica per uso generale) è compatibile e supporta lo stesso motore HC-PQ43. La miscelazione con amplificatori MR-J3 o J4 non è supportata — tali generazioni utilizzano un protocollo di interfaccia encoder diverso e richiederebbero una serie di motori diversa.

D3: L'HC-PQ43K-UE ha una classificazione IP65, e cosa significa per gli ambienti di installazione?

Sì — l'HC-PQ43K-UE ha una classificazione IP65, il che significa che il corpo del motore è completamente protetto dall'ingresso di polvere e da getti d'acqua diretti da qualsiasi direzione. Ciò lo rende adatto all'installazione in ambienti con spruzzi di lavaggio, nebbia di refrigerante o contaminazione atmosferica significativa. Le due esclusioni sono l'apertura dell'albero passante (dove l'albero esce dalla faccia anteriore) e l'estremità del connettore del cavo — tali aree non sono classificate IP65. Per applicazioni che coinvolgono immersione o contatto prolungato con acqua ad alta pressione, sarebbe necessaria un'ulteriore sigillatura all'apertura dell'albero. I motori con opzione paraolio nella linea Mitsubishi affrontano questo problema per esigenze di protezione più elevate.

D4: L'HC-PQ43K-UE può essere utilizzato per applicazioni con asse verticale?

L'HC-PQ43K-UE non ha un freno elettromagnetico — il suffisso K indica un albero con chavetta, non un freno. Per gli assi verticali in cui il carico potrebbe cadere per gravità quando il servo è diseccitato o quando si verifica un allarme, questo motore da solo non è sufficiente. Un'applicazione con asse verticale con questo motore richiede o un freno meccanico esterno sul meccanismo azionato o una sostituzione con l' HC-PQ43BK-UE (stesso motore con freno elettromagnetico integrato a molla e a rilascio elettrico). La variante con freno richiede un alimentatore da 24 VDC per il rilascio del freno e aggiunge circa 0,247 oz·in² alla cifra totale dell'inerzia del rotore. Se il progetto della macchina non può ospitare un motore con freno, anche un contrappeso o una vite di comando con sufficiente capacità di auto-bloccaggio possono essere accettabili — ma questa è una decisione di progettazione meccanica che deve essere valutata per ogni applicazione.

D5: Come si confronta l'HC-PQ43K-UE con l'attuale Mitsubishi HG-KR43, ed è possibile una sostituzione diretta?

Entrambi i motori sono classificati a 400 W e 3.000 giri/min, ma non sono sostituzioni dirette l'uno dell'altro. L'HC-PQ43K-UE è stato progettato per le generazioni di amplificatori MR-C e MR-J2 e utilizza un'interfaccia encoder più vecchia; l'HG-KR43 è progettato per gli amplificatori MR-J4 con un moderno encoder assoluto a 18 bit (262.144 conteggi/giro). Anche le loro dimensioni di montaggio fisiche differiscono — la dimensione della flangia e il pattern dei fori sono cambiati tra le generazioni. Una migrazione da HC-PQ43K-UE a HG-KR43 richiede un nuovo amplificatore (MR-J4-40A o -40B), nuovi cavi encoder e di alimentazione, la rimappatura di tutti i parametri e la verifica dell'interfaccia meccanica prima che il nuovo motore possa essere montato. Per le macchine in cui l'obiettivo è una riparazione "come per come", l'approvvigionamento di un HC-PQ43K-UE nuovo nella confezione è sostanzialmente più veloce e meno costoso di una migrazione di piattaforma.
