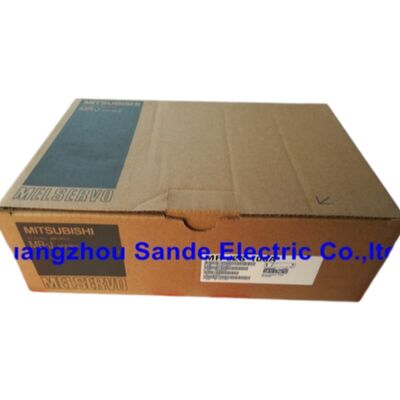

Mitsubishi MR-J2S-200A — Serie MELSERVO-J2-Super Amplificatore Servo AC da 2 kW

L'azionamento in sintesi

Introdotto come parte della piattaforma MELSERVO-J2-Super di Mitsubishi Electric, il MR-J2S-200A è un amplificatore servo AC per uso generale da 2 kW progettato per macchine utensili, linee di confezionamento, apparecchiature di movimentazione di semiconduttori e una vasta gamma di applicazioni di automazione industriale. Gestisce il controllo di posizione, il controllo di velocità e il controllo di coppia da una singola unità e, in modo univoco tra gli azionamenti servo della sua epoca, consente di cambiare la modalità di controllo in tempo reale: posizione/velocità, velocità/coppia o coppia/posizione, senza ricablaggio o sostituzione di hardware.

Per le strutture che utilizzano installazioni MELSERVO-J2-Super esistenti, questo amplificatore è un sostituto diretto. Per gli ingegneri che lo valutano per un nuovo progetto, la combinazione di un encoder assoluto standard da 131.072 impulsi/giro su tutti i motori compatibili, un freno dinamico integrato, una resistenza di rigenerazione integrata e una ventola di raffreddamento in un unico pacchetto sigillato rende la messa in servizio significativamente più semplice rispetto agli azionamenti di vecchia generazione che richiedevano questi come opzioni esterne.

Specifiche elettriche

Funzionalità integrate degne di nota

Due elementi che spesso compaiono come voci aggiuntive sugli azionamenti concorrenti sono inclusi di serie sull'MR-J2S-200A: un freno dinamico e una resistenza di rigenerazione. Il freno dinamico si attiva automaticamente quando il servo viene diseccitato o viene attivato un arresto di emergenza, dissipando l'energia cinetica attraverso l'azionamento stesso anziché fare affidamento sul freno meccanico della macchina. La resistenza di rigenerazione integrata gestisce l'energia restituita al bus DC durante la decelerazione, adeguata per cicli di lavoro tipici a questo livello di potenza. Le applicazioni che coinvolgono decelerazioni molto frequenti da alta velocità, o quelle con carichi di inerzia elevati, possono collegare un'opzione di freno di rigenerazione esterno se la capacità termica della resistenza interna viene superata.

Una ventola di raffreddamento ad aria forzata è integrata nell'alloggiamento dell'MR-J2S-200A, distinguendolo dagli amplificatori più piccoli della gamma J2-Super (100A e inferiori) che sono raffreddati naturalmente. Ciò consente al modello da 2 kW di funzionare a piena potenza nominale senza il declassamento che altrimenti sarebbe richiesto in quadri chiusi senza flusso d'aria forzata.

Servomotori compatibili

L'MR-J2S-200A si accoppia esclusivamente con i seguenti modelli di servomotori Mitsubishi MELSERVO. Tutti i motori elencati utilizzano l'encoder assoluto seriale da 131.072 ppr come standard:

Serie HC-SFS (2.000 giri/min, inerzia media, IP65): HC-SFS121, HC-SFS152, HC-SFS153, HC-SFS201, HC-SFS202, HC-SFS203

Serie HC-RFS (2.000 giri/min, inerzia bassa, IP65): HC-RFS103, HC-RFS153

Serie HC-UFS (corpo piatto, IP55): HC-UFS152

Serie HC-LFS: HC-LFS152

Le varianti dotate di freno (suffisso "B") e le varianti con riduttore di tutte le precedenti sono ugualmente supportate. Si noti che le famiglie di motori HC-KFS e HC-MFS (serie 3.000 giri/min) si collegano agli amplificatori MR-J2S più piccoli (100A e inferiori) anziché al 200A.

Modalità di controllo

Tre modalità di controllo primarie sono disponibili sull'MR-J2S-200A, selezionabili tramite parametro:

Modalità di controllo di posizione — L'amplificatore riceve comandi a treno di impulsi da un PLC, un motion controller o un generatore di impulsi e traccia la posizione con interpolazione di ingranaggi elettronici. I formati di ingresso supportati includono segno + impulsi, impulsi avanti/indietro e differenza di fase a 90° (quadratura A/B) — commutabili tramite parametro, non hardware.

Modalità di controllo della velocità — Il riferimento di velocità arriva come tensione analogica da 0 a ±8 V DC sul terminale VC (impedenza di ingresso 10–12 kΩ). Sono inoltre disponibili preset di velocità interni (fino a tre velocità selezionabili tramite ingressi digitali) per applicazioni che non richiedono un riferimento analogico continuo.

Modalità di controllo di coppia — Un riferimento di comando di coppia analogico da 0 a ±8 V DC, con limite di coppia impostabile tramite parametro o tramite un ingresso esterno separato da 0 a +10 V DC. Utile per applicazioni di controllo della tensione, avvolgimento o press-fit in cui la ripetibilità della forza è più importante dell'accuratezza della posizione.

Il cambio di modalità in tempo reale (P/S, S/T, T/P) è gestito da un ingresso digitale dedicato — non è necessario il riavvio dell'azionamento.

I/O e comunicazioni

Ingressi digitali (8 canali, 24 V DC, compatibili sink o source): Servo-on (SON), finecorsa avanti/indietro (LSP/LSN), arresto di emergenza (EMG), reset (RES), controllo proporzionale (PC/ST1/RS2), limite di coppia/selezione velocità (TL/ST2/RS1), selezione velocità (SP2) — tutti standard, funzioni aggiuntive assegnabili tramite parametro.

Uscite digitali: Uscite a contatto relè e collettore aperto per segnali di in-posizione, velocità raggiunta, limitazione di coppia, allarme e rilascio freno.

Monitor analogico (CN3): Due uscite di tensione analogica che riflettono lo stato del servo in tempo reale (velocità, coppia, errore di posizione). Questi si collegano direttamente a un oscilloscopio per la regolazione del guadagno senza il software MR Configurator attivo.

RS-232C / RS-422 (CN3): Connessione PC per il software di parametrizzazione MR Configurator, monitoraggio in tempo reale, cronologia allarmi e auto-tuning. RS-422 supporta la connessione multi-drop fino a 32 amplificatori su un singolo cavo per il monitoraggio batch su grandi installazioni.

Funzioni di protezione

L'MR-J2S-200A monitora le seguenti condizioni e si arresta o genera un allarme prima che si verifichino danni all'hardware:

Sovracorrente · Sovratensione di rigenerazione · Sovraccarico (relè termico elettronico) · Surriscaldamento servomotore · Errore segnale encoder · Guasto freno di rigenerazione · Sottotensione / interruzione di corrente istantanea · Sovravelocità · Errore di posizione eccessivo

Un display LED a cinque cifre a sette segmenti sul pannello frontale mostra direttamente i codici di allarme, e la cronologia degli allarmi viene memorizzata internamente — accessibile senza un laptop utilizzando i tasti MODE e SET del pannello frontale.

Auto-Tuning e soppressione delle vibrazioni

La regolazione del guadagno sull'MR-J2S-200A opera in tre modalità. Modalità di tuning automatico 1 imposta i guadagni PID stimando continuamente l'inerzia del carico dalla risposta di coppia e velocità del motore — non è necessaria alcuna mossa di prova. Modalità di tuning automatico 2 aggiunge guadagno feedforward al ciclo di stima per applicazioni con carichi in rapido cambiamento. Modalità manuale offre un controllo completo a livello di parametro per gli ingegneri che preferiscono regolare manualmente o che stanno abbinando i guadagni a una linea di base di macchina esistente.

Una funzione anti-microvibrazione specifica per la piattaforma J2-Super sopprime l'oscillazione di ±1 impulso che gli azionamenti servo più vecchi producono quando sono fermi al limite del comando di posizione — un dettaglio che conta di più nelle macchine di posizionamento di precisione dove anche un dither sub-millimetrico all'utensile è inaccettabile.

Nota sulla disponibilità: La serie MR-J2S è stata dismessa da Mitsubishi Electric, con il supporto ufficiale di assistenza terminato. Le unità continuano a circolare attraverso canali di surplus certificati e fornitori specializzati di automazione industriale. Questo amplificatore è disponibile come nuovo-vecchio stock (NOS) o ricondizionato. Per gli ingegneri che pianificano nuove installazioni, le attuali serie MR-J4 e MR-J5 di Mitsubishi offrono il percorso di migrazione consigliato, con kit di rinnovo e cavi di conversione motore disponibili per facilitare la transizione dall'hardware J2-Super esistente.

FAQ

D1: Quali servomotori Mitsubishi sono compatibili con l'MR-J2S-200A?

L'MR-J2S-200A è progettato specificamente per i servomotori Mitsubishi di classe 2 kW delle famiglie HC-SFS, HC-RFS, HC-UFS e HC-LFS. I modelli compatibili confermati includono HC-SFS121, HC-SFS152/153, HC-SFS201/202/203, HC-RFS103, HC-RFS153, HC-UFS152 e HC-LFS152 — insieme alle loro varianti dotate di freno (suffisso B) e riduttore. Le famiglie HC-KFS e HC-MFS (motori da 3.000 giri/min, a telaio piccolo) non sono classificate per l'uso con il 200A; tali motori si accoppiano con l'MR-J2S-100A o amplificatori più piccoli della stessa serie. Non si devono tentare combinazioni di motori e amplificatori al di fuori della tabella di compatibilità pubblicata nel manuale di istruzioni SH030006, poiché il protocollo dell'encoder e i set di parametri sono abbinati a tipi di motore specifici.

D2: L'MR-J2S-200A può accettare un'alimentazione monofase?

Sì, con una limitazione. L'alimentazione trifase 200–230 V AC è lo standard di ingresso, ma è supportata anche la 1 fase 230 V AC — collegare a L1 e L2 e lasciare L3 aperta. Si noti che la corrente di uscita continua potrebbe dover essere declassata quando si utilizza la monofase a pieno carico a causa del maggiore ripple sul bus DC. Per installazioni in cui è disponibile solo l'alimentazione monofase, verificare che il ciclo di lavoro del carico pilotato non spinga l'amplificatore verso una domanda di corrente di picco sostenuta e considerare se un reattore DC esterno è giustificato per ridurre la distorsione armonica in ingresso.

D3: Come viene mantenuta la posizione assoluta quando l'MR-J2S-200A è spento?

L'aggiunta di un'unità batteria MR-BAT al connettore batteria CN4 sull'amplificatore converte l'uscita encoder incrementale standard da 131.072 ppr dal servomotore in un sistema di rilevamento della posizione assoluta completo. Con la batteria installata, l'amplificatore mantiene la posizione dell'albero del motore attraverso i cicli di alimentazione, eliminando la necessità di un ritorno alla posizione di home ad ogni avvio. Senza la batteria, l'encoder funziona come un tipo incrementale ad alta risoluzione — la posizione è accurata durante il funzionamento ma viene persa allo spegnimento. L'intervallo di sostituzione della batteria dipende dalle condizioni operative; Mitsubishi generalmente raccomanda di controllare la tensione della batteria dopo tre o cinque anni di servizio.

D4: Qual è la differenza tra l'MR-J2S-200A e l'MR-J2S-200B?

Entrambi sono amplificatori da 2 kW della stessa piattaforma J2-Super e condividono la stessa compatibilità con i servomotori. Il suffisso "-A" indica un interfaccia per uso generale — ingressi di comando a treno di impulsi e analogici, compatibili con quasi tutti i PLC o motion controller. Il suffisso "-B" indica un interfaccia SSCNET (la rete servo in fibra ottica proprietaria di Mitsubishi), che richiede un motion controller Mitsubishi compatibile con SSCNET come il Q172D o Q173D. Se il tuo motion controller è di terze parti, l'MR-J2S-200A (tipo A) è la scelta corretta. Se stai utilizzando un sistema di movimento completamente Mitsubishi, il tipo B potrebbe offrire un cablaggio più semplice e una sincronizzazione più stretta tra più assi.

D5: La serie MR-J2S è stata dismessa — vale ancora la pena procurarsela?

Per le strutture che utilizzano già apparecchiature J2-Super, la sostituzione di un MR-J2S-200A guasto con un'unità identica è quasi sempre più veloce ed economica di una migrazione completa del sistema. Un aggiornamento completo a MR-J4 o MR-J5 comporta nuovi cavi lato motore, cavi di conversione encoder, rimappatura dei parametri e potenzialmente modifiche meccaniche al montaggio del motore — un lavoro fattibile ma che richiede tempi di fermo pianificati. Laddove una macchina è altrimenti in buone condizioni e critica per la produzione, l'approvvigionamento di un MR-J2S-200A testato NOS o ricondizionato è una scelta legittima e comune. Il rischio principale con le unità in surplus è la storia di stoccaggio non divulgata; è fortemente consigliabile acquistare da un fornitore che esegue test di carico elettrico prima della spedizione.
