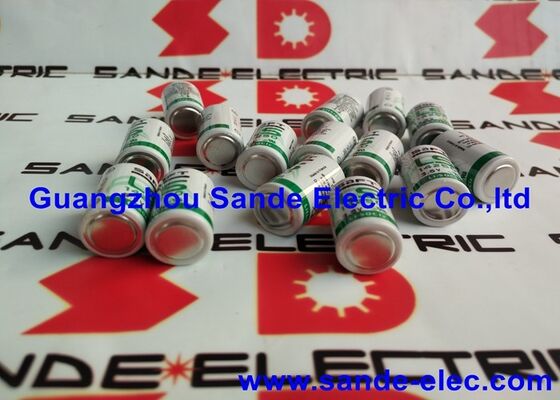

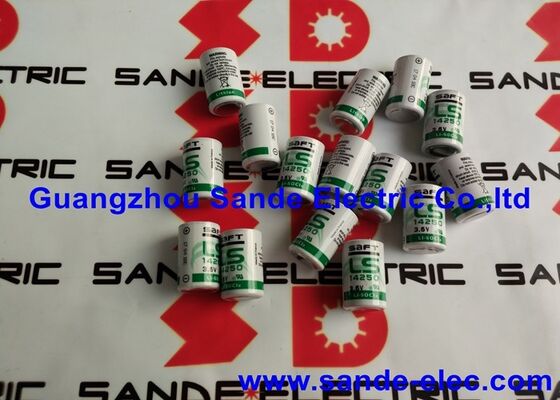

1425O 3.6V ER 14250 LS14250 Li-SOCL2 1/2AA 1200mAh batteria

LS14250| Batteria al litio cloruro di tionile Saft 1/2AA — 3,6 V / 1,2 Ah / Ø14,5×25 mm / da −60 °C a +85 °C / Costruzione a bobina

Metà delle dimensioni, stessa chimica: cella Li-SOCl₂ 1/2AA di Saft

L'LS14250 è una cella al litio cloruro di tionile in formato 1/2AA di Saft: fisicamente è alta la metà dell'LS14500 in formato AA standard (25 mm contro 50,5 mm), ma utilizza la stessa chimica Li-SOCl₂. Il formato 1/2AA è adatto a dispositivi con vincoli di spazio in cui non è possibile alloggiare l'intera lunghezza AA, pur garantendo l'uscita da 3,6 V e la durata di servizio pluriennale per cui è noto Li-SOCl₂.

L'LS14250 non è semplicemente un LS14500 più corto: è un prodotto distinto progettato e ottimizzato per i profili di corrente specifici delle sue applicazioni target: basso consumo continuo con impulsi occasionali di corrente moderata.

Specifiche chiave

Costruzione della bobina: massimizzazione dell'energia in una cella compatta

L'LS14250 utilizza la geometria dell'elettrodo a bobina, la costruzione ottimizzata per il profilo applicativo specifico della cella 1/2AA:

Design dell'elettrodo concentrico:L'anodo di litio avvolge l'esterno del gruppo elettrodo; l'elettrolita cloruro di tionile riempie lo spazio intermedio; il collettore del catodo di carbonio occupa il centro. Questa disposizione concentrica massimizza il volume del materiale attivo all'interno del piccolo involucro della cella da 14,5 mm × 25 mm.

Densità energetica massima:La struttura a bobina racchiude più materiale attivo nel volume disponibile rispetto alla struttura a spirale, offrendo la massima densità di energia possibile all'interno del fattore di forma 1/2AA.

Ottimizzazione della tariffa da bassa a moderata:Le celle a bobina sono ottimizzate per correnti continue basse (pochi µA per carichi di base) e correnti impulsive moderate (fino a 150 mA per comunicazioni e letture di sensori) che caratterizzano le applicazioni target di LS14250.

Applicazioni

Misurazione intelligente delle utenze:Contatori di gas, acqua ed elettricità che richiedono una durata della batteria corrispondente all'intervallo di manutenzione del contatore: da 10 a 15 anni senza sostituzione della batteria in posizioni residenziali o commerciali inaccessibili.

Sensori di sicurezza wireless:Rilevatori PIR, contatti per porte e finestre, sensori di rottura vetri e rilevatori di fumo nei sistemi di sicurezza wireless, che in genere richiedono una durata della batteria di 5-10 anni con una manutenzione minima.

IoT industriale e monitoraggio remoto:Registratori di temperatura, monitor delle vibrazioni, sensori di pressione e nodi di monitoraggio delle condizioni nelle fabbriche e nelle infrastrutture, distribuiti in luoghi con accesso limitato per la manutenzione periodica.

Backup della memoria Siemens SIMATIC S5:L'LS14250 è confermato nella tabella dei riferimenti incrociati per le applicazioni della batteria di memoria del PLC Siemens S5 (equivalente a 6ES5-980-0MA11) — mantenendo la RAM di programma e dati nei controller S5 legacy.

Orologio in tempo reale e backup della memoria:Sistemi integrati e controller industriali che richiedono un backup stabile da 3,6 V per RTC e SRAM, dove il fattore di forma 1/2AA si adatta direttamente al supporto della batteria montato su PCB.

Domande frequenti

Q1: Qual è la corrente continua e a impulsi massima per LS14250?

La struttura della bobina dell'LS14250 supporta un carico di base continuo di pochi µA e impulsi periodici fino a circa 5–150 mA per brevi durate. Una corrente di impulso superiore a 150 mA provoca un'eccessiva caduta di tensione sulla resistenza interna più elevata della cella della bobina: dimensiona fino a una cella a spirale o aggiungi un supercondensatore per tamponare richieste di impulsi più elevate.

D2: Come si confronta LS14250 (1/2AA) con LS14500 (AA) nella stessa chimica?

LS14250 = 1,2 Ah a 3,6 V, Ø14,5×25 mm. LS14500 = 2,6 Ah a 3,6 V, Ø14,5×50,5 mm. L'LS14250 offre esattamente la metà dell'altezza e circa la metà della capacità. Selezionare LS14250 dove la lunghezza di 25 mm 1/2AA si adatta allo spazio disponibile; selezionare LS14500 dove è possibile alloggiare l'intera altezza AA da 50,5 mm ed è necessaria una capacità maggiore di 2,6 Ah.

D3: L'LS14250 soffre di ritardo della tensione di passivazione ed è importante per le applicazioni di backup della memoria?

Sì: dopo uno stoccaggio prolungato, le celle Li-SOCl₂, inclusa LS14250, sviluppano uno strato di passivazione che sopprime brevemente la tensione alla scarica iniziale. Per le applicazioni di backup della memoria che assorbono livelli µA o singoli mA, questo in genere non è problematico: il carico della memoria è così leggero che la tensione si ripristina rapidamente. Per le applicazioni che iniziano con una richiesta di corrente più elevata immediatamente al collegamento della batteria, una breve scarica di condizionamento o un buffer del supercondensatore elimina l'effetto di passivazione.

Q4: Quali sono i requisiti di spedizione per LS14250?

LS14250 contiene litio cloruro di tionile, classificato come materiale pericoloso di Classe 9 per il trasporto aereo. La spedizione via terra segue le normative standard sulle batterie primarie al litio. Le quantità superiori ai limiti di esenzione richiedono la dichiarazione di merci pericolose UN3090/UN3091 per il trasporto aereo: coordinarsi con il corriere per la corretta etichettatura e imballaggio in caso di ordini all'ingrosso.
