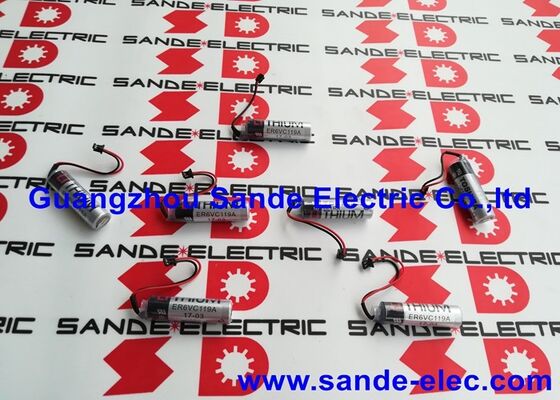

Batteria Toshiba ER6VC119A per batteria controller servoamplificatore

ER6VC119A| Batteria al litio Toshiba 3,6 V 2600 mAh - Formato AA / Cavi / Connettore / CNC Mitsubishi / Servo backup PLC

Conduttori e connettore: interfaccia rimovibile sul campo

L'ER6VC119A viene fornito con cavi che terminano con un connettore stampato, il tipo di terminale definito nelle specifiche dell'utente. Questa interfaccia cavo/connettore è il formato terminale corretto per l'applicazione principale di ER6VC119A nei controller CNC e nei servosistemi Mitsubishi:

Accesso sostitutivo sul campo:Il connettore del cavo consente di scollegare e sostituire la batteria sul campo senza saldature: il connettore stampato si accoppia con la presa della batteria del controller CNC o del servoamplificatore. Non sono necessari attrezzi per il collegamento elettrico.

Tolleranza alle vibrazioni:Il cavo si flette tra la cella della batteria e il connettore, isolando la cella dalle vibrazioni trasmesse attraverso il connettore e la struttura di montaggio. In un servoazionamento o in un armadio CNC soggetto alle vibrazioni della macchina utensile, questa flessibilità riduce lo stress da fatica sui giunti interni della cella.

Connettore polarizzato:Il connettore è modellato con un orientamento specifico: può essere inserito solo correttamente, impedendo un collegamento inverso accidentale che danneggerebbe il circuito di memoria CMOS.

Specifiche chiave

ER6VC119A vs ER6VC119B: una guida all'identificazione del connettore

All'interno della famiglia Toshiba ER6V, due varianti di connettori servono diversi prodotti Mitsubishi:

ER6VC119A:Connettore tipo A (suffisso C119A): il formato del connettore specifico per un gruppo di controller e servoamplificatori Mitsubishi. Questa è la variante qui descritta.

ER6VC119B:Connettore tipo B (suffisso C119B): un connettore diverso che si accoppia per un secondo gruppo di prodotti Mitsubishi.

Le specifiche elettrochimiche sono identiche tra le due varianti: stessi 3,6 V, stessi 2600 mAh, stessa cella Li-SOCl₂. La differenza è puramente il connettore fisico sui conduttori. Prima di ordinare, verificare che il connettore del vano batteria sulla macchina specifica richieda ER6VC119A (tipo A) anziché ER6VC119B (tipo B). Un connettore con etichetta errata o variante errata non si accoppierà correttamente indipendentemente dal fatto che le specifiche della cella siano corrette.

Scenari applicativi

Manutenzione della batteria CNC Mitsubishi M70:Il CNC M70 di un centro di lavoro genera un allarme batteria. L'ER6VC119A è confermato dall'etichetta del connettore del vano batteria: connettore di tipo A corrispondente. La sostituzione con l'ER6VC119A carico ripristina la memoria completa e il backup dell'orologio senza perdita di dati.

Lotto di manutenzione del servoazionamento:Un'officina meccanica gestisce otto centri di lavoro dotati di Mitsubishi M70. Il programma di manutenzione annuale include la sostituzione dell'ER6VC119A su tutte le macchine in un'unica sessione, evitando guasti sparsi alla batteria durante la produzione.

Domande frequenti

D1: Quali controller e unità CNC Mitsubishi sono compatibili con ER6VC119A?

ER6VC119A (connettore tipo A, 3,6 V, 2600 mAh) è confermato per i controller CNC Mitsubishi serie M70, M73 e M60 e per specifiche varianti di servoamplificatori Mitsubishi che utilizzano il formato del connettore C119A. Verificare dall'etichetta del vano batteria: la designazione del connettore della batteria installata conferma la compatibilità. ER6VC119A non si applica ai servoamplificatori Mitsubishi MELSERVO MR-J3, che utilizzano la batteria separata MR-J3BAT da 3,6 V con un sistema di connettori diverso.

D2: In che modo la capacità di 2600 mAh influisce sulla durata della batteria rispetto alle versioni precedenti da 2400 mAh?

La capacità di 2600 mAh (rispetto alle precedenti specifiche di 2400 mAh) fornisce circa l'8% in più di riserva di energia di backup. In pratica, la differenza si traduce in una durata di standby leggermente più lunga tra le sostituzioni della batteria: alcune settimane aggiuntive di tempo di backup per lo spegnimento per un tipico profilo di spegnimento del CNC. Entrambe le specifiche di capacità sono adatte per intervalli di manutenzione CNC standard di 3–5 anni.

D3: ER6VC119A ha la stessa composizione chimica di Saft LS14500 o Tadiran SL-360?

Tutti e tre – ER6VC119A (Toshiba), LS14500 (Saft) e SL-360 (Tadiran) – utilizzano la chimica del cloruro di tionile di litio (Li-SOCl₂) a 3,6 V nel formato AA. La differenza fondamentale è il connettore del cavo: ER6VC119A ha un connettore stampato specifico (tipo C119A) per le apparecchiature Mitsubishi. LS14500 e SL-360 in genere hanno terminali superiori standard. Il formato del connettore C119A rende ER6VC119A il prodotto corretto per le applicazioni servo e CNC Mitsubishi; altre celle AA Li-SOCl₂ richiederebbero un adattamento del connettore.

D4: È possibile sostituire ER6VC119A mentre il CNC Mitsubishi è acceso?

SÌ. Con l'accensione del CNC, l'alimentazione interna mantiene CMOS e RTC. È possibile scollegare il connettore e collegare il nuovo ER6VC119A senza perdita di potenza nella memoria. Ridurre al minimo il tempo in cui la batteria viene scollegata. La sostituzione con lo spegnimento del CNC comporta il rischio di perdita di dati se l'intervallo di connessione è superiore a pochi minuti.
