Controller servo PLC AB Allen Bradley 1769-BA gruppo batterie personalizzato

Allen-Bradley 1769-BA | Gruppo batteria al litio CompactLogix da 3 V — 850 mAh / Conservazione della memoria / 1769-L23x / L3x

La batteria che mantiene il programma anche quando manca la corrente

Un controllore CompactLogix memorizza il programma utente e la memoria dati in una SRAM alimentata a batteria. Quando l'alimentazione viene disconnessa o viene a mancare, la cella al litio 1769-BA prende il sopravvento, mantenendo intatto il programma per tutta la durata della sua carica. Quando la batteria è assente o scarica, un'interruzione di corrente, anche una breve interruzione, fa sì che il controller perda il programma utente. La macchina ritorna allo stato non inizializzato e non si riavvierà finché il programma non verrà ricaricato.

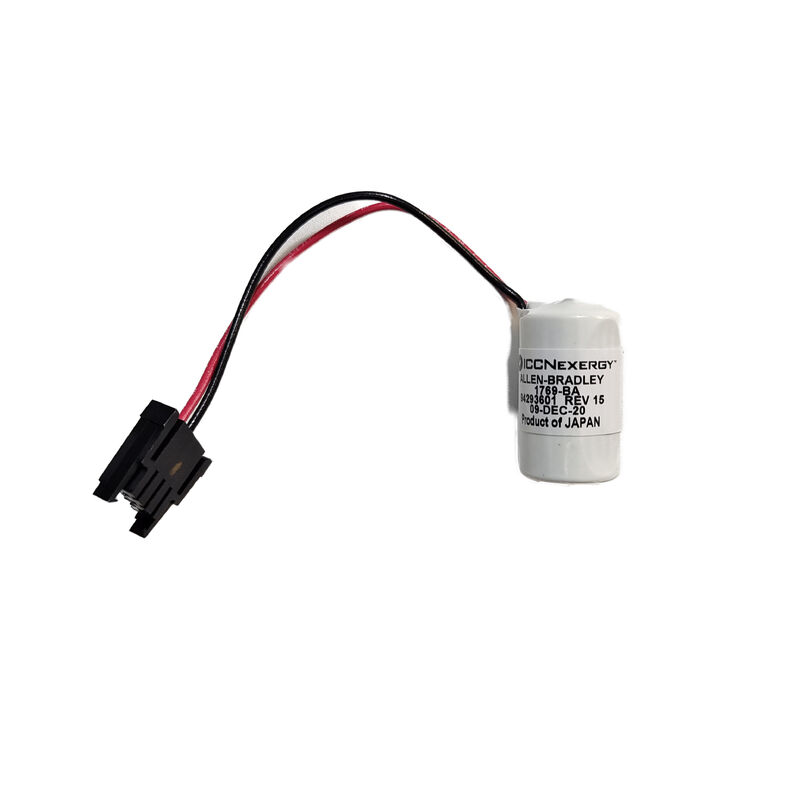

Il 1769-BA è una cella al litio non ricaricabile in un alloggiamento precablato con un connettore a 3 pin. Si installa direttamente nel vano batteria sul corpo del controllore CompactLogix. Il LED BAT sul controller si illumina quando la carica della batteria è quasi esaurita: questo è l'indicatore di sostituzione. Non attendere l'attivazione del LED per poi ritardare la sostituzione; quando appare l'avviso BAT si è già verificata una scarica significativa.

Specifiche chiave

Procedura di sostituzione: mantenere il controller alimentato

Se possibile, sostituire il 1769-BA con il controllore acceso. Con l'alimentazione applicata, i condensatori interni del controller mantengono brevemente la SRAM mentre la batteria viene sostituita. La sostituzione con il controller diseccitato rischia di perdere dati se la carica del condensatore non è sufficiente per colmare il tempo di scambio. Lavora rapidamente: collega la nuova batteria prima di scollegare quella vecchia se il layout del controller consente il collegamento in parallelo durante il passaggio.

1769-BA è la batteria specificata per i controllori CompactLogix serie 1769. Non è intercambiabile con 1747-BA (che serve la famiglia SLC 500) o altri tipi di batterie Allen-Bradley: verificare il codice prodotto prima dell'installazione.

Domande frequenti

D1: Quanto dura in servizio il 1769-BA?

La durata di servizio tipica è di 3-5 anni in condizioni normali, anche se la temperatura operativa influisce in modo significativo sulla longevità: temperature ambiente elevate riducono la durata della batteria. Sostituire entro 3 anni o prima in ambienti di produzione continua o immediatamente quando il LED BAT si attiva sul controller.

D2: Il LED BAT è acceso. Quanto è urgente la sostituzione?

Sostituisci tempestivamente: entro giorni, non settimane. Il LED BAT indica che la batteria si è già scaricata fino ad un livello basso. Esiste una certa capacità rimanente nel momento in cui il LED si attiva, ma un ritardo prolungato rischia di raggiungere la carica zero. Un'interruzione di corrente con una batteria completamente scarica provoca la perdita immediata del programma.

Q3: Il controller può funzionare normalmente senza batteria?

Sì: il controller funziona normalmente con una batteria scarica o assente finché l'alimentazione viene applicata continuamente. La batteria è importante solo durante un'interruzione di corrente. Senza batteria, qualsiasi ciclo di accensione (pianificato o accidentale) cancellerà il programma utente dalla SRAM.

D4: Il 1769-BA è intercambiabile con il 1747-BA?

No. Il 1747-BA è specificato per la famiglia di controllori SLC 500. Il 1769-BA è per CompactLogix. I due sono fattori di forma diversi con connettori diversi. L'utilizzo del tipo di batteria sbagliato per la piattaforma può causare un posizionamento errato, una tensione errata o un backup della memoria inaffidabile. Verificare che il codice prodotto corrisponda alle specifiche del vano batteria del controller installato.

D5: Come devono essere smaltite le batterie 1769-BA usate?

Le batterie al litio non devono essere smaltite nei rifiuti generici. Seguire le normative locali per lo smaltimento delle batterie al litio: la maggior parte dei comuni e dei siti industriali dispone di programmi di riciclaggio o smaltimento delle batterie al litio. Non incenerire, forare o cortocircuitare una cella al litio usata.
