TADIRAN 3.6V 950mAh PLC Servo batteria al litio TL-5101

TL-5101 500.000 Tadiran MBU Serie 1/2AA Batteria al litio ¥ 3.6V / 950mAh / Li-SOCl2 / -55°C a +85°C / Fino a 20 anni di conservazione

Tadiran TL-5101 MBU Serie 1/2AA Cell

Il TL-5101 è la MBU (Memory Backup Unit) di Tadiran serie 1/2AA cella di cloruro di tionilio di litio ¢ progettata specificamente per la lunga durata,applicazioni a basso consumo in cui il backup della memoria e il supporto dell'orologio in tempo reale dominano il budget energeticoIl nome della serie MBU non è casuale: Tadiran ha sviluppato questa cella con il backup di memoria come applicazione primaria, ottimizzando la costruzione della bobina, la formulazione degli elettroliti,con una tensione di non più di 300 V.

Tadiran Batteries un produttore israeliano di celle primarie industriali al litio ha fornito il TL-5101 al mercato dell'elettronica industriale per decenni.6V di uscita stabile, molto bassa auto-discarica e durata di conservazione fino a 20 anni lo rendono uno dei prodotti di riferimento della categoria 1/2AA Li-SOCl2.

Specificità principali

Varianti terminali

Il TL-5101 è disponibile in più configurazioni di terminale per diversi metodi di installazione:

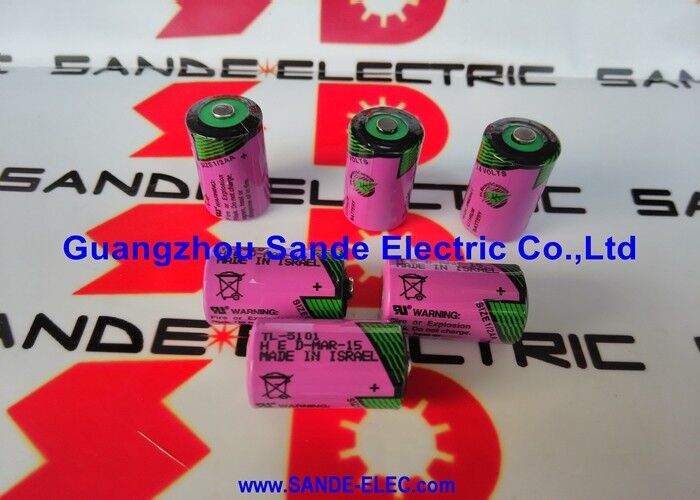

TL-5101/S:Buttone superiore ️ terminale di contatto a pressione standard per portatori di celle, la variante più comune.

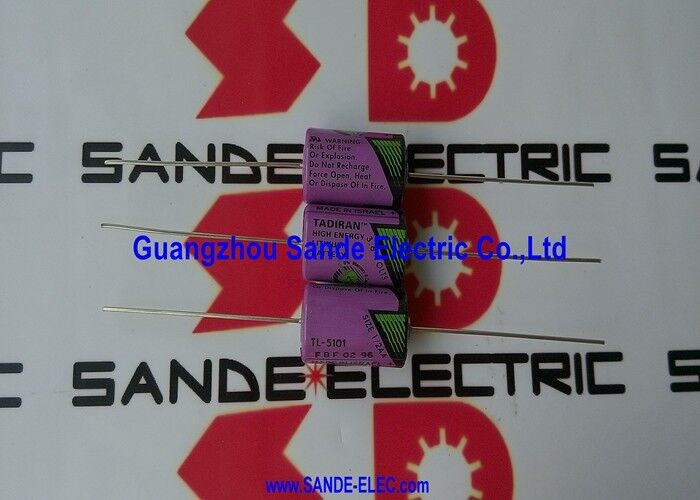

TL-5101/P:Pini assiali per l'integrazione permanente del PCB, con la cella in posizione verticale.

TL-5101/WD:Cavi di filo ️ cavi flessibili per il collegamento di connettori o blocchi terminali.

Le caratteristiche della cella di base e elettrochimiche sono identiche in tutte le varianti il suffisso indica solo il metodo di terminazione.

Applicazioni

Backup della memoria industriale:Direttamente indirizzando l'intento di progettazione della serie MBU SRAM e memoria EEPROM in PLC, CNC e controller industriali.6V di uscita corrisponde alla tensione di alimentazione standard di CMOS SRAM utilizzato in queste applicazioni.

Orologi in tempo reale:Apparecchiature industriali che richiedono un cronometraggio accurato durante i periodi di spegnimento e operazioni programmate.

Misurazione intelligente e AMR:Gas, acqua, and electricity meters in residential and commercial installations — the TL-5101's long storage life and wide temperature range support the meter's 10–20 year operational requirements without battery access.

Sistemi di sicurezza:Dispositivi di sicurezza wireless ¢ rilevatori PIR, contatti per porte, sensori di rottura del vetro ¢ che richiedono una durata della batteria di 5 ¢ 10 anni con manutenzione minima.

Domande frequenti

D1: Qual è la differenza tra TL-5101 e LS14250 (Saft) nel formato 1/2AA Li-SOCl2?

Entrambe sono celle 1/2AA Li-SOCl2. TL-5101 (Tadiran): 3.6V, 950mAh, 9.2g. LS14250 (Saft): 3.6V, 1200mAh, più leggero (peso comparabile).TL-5101 ha 950mAh vs LS14250 1200mAh la cella Saft ha una capacità leggermente superioreEntrambi sono intercambiabili nella maggior parte delle applicazioni di backup della memoria; conferma i requisiti di corrente e tensione di funzionamento prima di sostituire.

D2: Che cosa significa la designazione di serie MBU per il TL-5101?

MBU = Memory Backup Unit la classe di applicazione per la quale il TL-5101 è stato specificamente ottimizzato.e di tenuta ermetica sono tutti selezionati per la bassa corrente in standby continuo con carichi di impulsi occasionaliIndica che le prestazioni della cella sono convalidate per il servizio di backup di memoria, non solo una designazione di uso generale.

D3: C'è un ritardo di tensione di passivazione con TL-5101 dopo un'immagazzinamento prolungato?

Come per tutte le celle Li-SOCl2, il TL-5101 sviluppa uno strato di passivazione sull'anodo al litio durante lo stoccaggio, causando una breve soppressione della tensione alla scarica iniziale.Per applicazioni di backup della memoria che utilizzano corrente continua a livello di μAPer le applicazioni con richieste di impulsi iniziali più elevate,applicare una breve scarica di condizionamento con un piccolo carico resistivo prima di connettersi a circuiti di memoria sensibili.

Q4: Quale riconoscimento UL ha TL-5101?

Il TL-5101 è in possesso del riconoscimento UL del componente sotto il fascicolo MH 12193 che conferma che la cella soddisfa i requisiti UL per le celle primarie al litio utilizzate nelle apparecchiature elettroniche industriali e commerciali.Il riconoscimento UL è richiesto per molte applicazioni industriali in cui l'apparecchiatura stessa porta un elenco UL che dipende dai componenti che soddisfano le norme applicabili.
