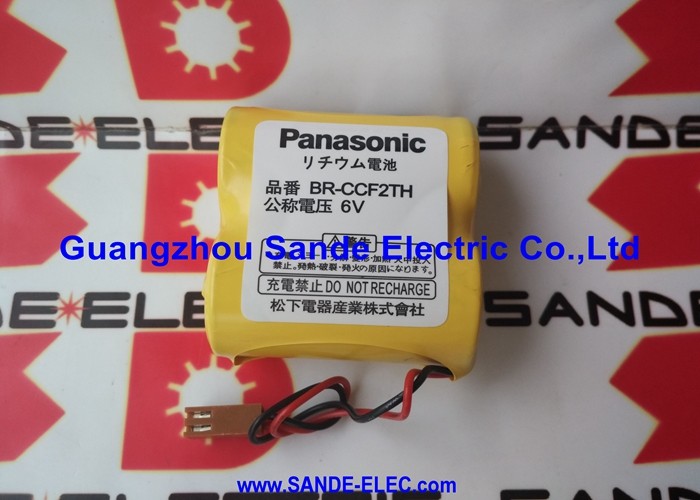

Panasonic BR-C PLC 6V 5000mAh Batteria al litio con filo BR-CCF2TH BRCCF2TH

BR-CCF2TH. Batteria al litio da 6V 5000mAh.

L'interfaccia provata sul campo

Il BR-CCF2TH è fornito con cavi di filo che terminano in un connettore la configurazione di interfaccia che definisce come la batteria si collega al suo servo amplificatore FANUC Alpha host.Questo tipo di terminale è specificamente progettato per l'ambiente di installazione del servoamplificatore:

Flessibilità sotto vibrazione:Il filo di collegamento tra il pacchetto delle celle e il connettore flessione assorbe le vibrazioni meccaniche derivanti dal funzionamento della macchina utensile senza trasmettere lo sforzo di vibrazione alle giunzioni interne del pacchetto delle celle.La connessione rigida diretta rischierebbe la stanchezza interna delle cellule durante anni di esposizione continua alle vibrazioni..

connessione polarizzata:Il connettore a 2 pin stampato garantisce la corretta polarità, non può essere inserito all'inverso.luoghi scarsamente illuminati durante la manutenzione.

Lunghezza del cavo definita:The wire leads are sized for the standard depth of FANUC Alpha servo amplifier battery compartments — the cable length allows the cell pack to sit at the back of the compartment with the connector reaching the socket without excess cable that would need to be managed inside the compartment.

Specificità principali

Evoluzione della tecnologia delle servobatterie FANUC

Il BR-CCF2TH rappresenta una generazione precedente nell'evoluzione della batteria servo di FANUC utilizzando il formato fisicamente più grande delle celle di dimensioni C prima della successiva transizione a dimensioni 2/3A più piccole

confezioni quadri (BR-2/3AGCT4A) e coppie di dimensioni A (BR-AGCF2W):

Alfa ABS di prima generazione:I servoamplificatori FANUC Alpha ABS (Absolute Positioning System) della serie A06B-6073, A06B-6079, A06B-6080, A06B-6096 sono stati progettati con compartimenti di batterie dimensionati per il pacchetto di celle di dimensioni C.Il formato cavo-piombo / connettore di BR-CCF2TH era la batteria OEM originale per questi drive.

Perché è stata scelta la taglia C:Al momento della progettazione del servoamplificatore Alpha, il formato C-size forniva la combinazione di uscita 6V e alta capacità (5000mAh) in un pacchetto batteria a singolo connettore.L'interfaccia del connettore filo-piombo ha permesso la sostituzione della batteria senza attrezzi o saldatura, un importante criterio di manutenzione per gli azionamenti che dovrebbero rimanere in servizio di produzione per 15-20 anni..

Vantaggio della capacità C-size:Il contenuto energetico di 5000mAh (30Wh) del BR-CCF2TH supera la capacità dei successivi pacchetti di formato più piccolo estendendo la durata di backup negli impianti con assi alfa multipli o periodi di spegnimento prolungati.

Dove il BR-CCF2TH è ancora utilizzato

Tre decenni dopo la loro introduzione, i servoamplificatori FANUC Alpha continuano ad essere utilizzati in macchine utensili CNC più vecchie in tutto il mondo.produttori di componentiLa BR-CCF2TH continua a servire questi impianti:

Manutenzione CNC in officina:Older machining centres and turning centres with FANUC Alpha drives require BR-CCF2TH battery replacement as part of periodic CNC preventive maintenance — keeping absolute encoder positions valid through planned and unplanned shutdowns.

Prolungamento della vita della pianta:Gli impianti che hanno prolungato la durata di funzionamento delle macchine utensili più vecchie dotate di FANUC si basano sulla disponibilità di BR-CCF2TH per gli intervalli di manutenzione pianificati.

Domande frequenti

D1: Perché BR-CCF2TH utilizza celle di dimensioni C piuttosto che le celle più piccole di dimensioni A o 2/3A utilizzate in altre batterie FANUC?

The Alpha ABS amplifier battery compartment was designed for the C-size format when the Alpha drive was developed — before the subsequent miniaturisation of FANUC servo electronics that enabled smaller battery formats in later Beta and Alpha iSV productsLe celle di dimensioni C offrono il vantaggio di una maggiore capacità intrinseca (2500 mAh per cellula) rispetto alle celle di dimensioni A (1800 mAh) o 2/3A (1200 mAh) ′′ alla stessa tensione nominale della cella a 3 V.

D2: la BR-CCF2TH può essere sostituita mentre la macchina FANUC è in funzione?

Con il servo amplificatore e il CNC acceso, l'alimentazione dell'amplificatore mantiene la memoria dell'encoder ABS.Il connettore filo-piombo può essere staccato e la nuova batteria collegata senza perdere dati di posizione assoluta.Mantenere una connessione positiva della batteria per tutto il tempo evitare qualsiasi periodo in cui sia la potenza dell'amplificatore che la batteria siano simultaneamente assenti.

D3: BR-CCF2TH è intercambiabile con servobatterie FANUC più piccole come BR-AGCF2W?

No. BR-CCF2TH utilizza cellule di dimensioni C in un pacchetto fisico diverso da BR-AGCF2W (cellule di dimensioni A).I due pacchetti servono diverse famiglie di amplificatori FANUC con diverse dimensioni del vano batterie e diversi requisiti energetici. Il connettore può apparire simile ma i corpi del pacchetto cellulare sono di dimensioni diverse.

D4: Come posso confermare la condizione della batteria BR-CCF2TH prima di uno spegnimento pianificato?

Misurare la tensione di circuito aperto della batteria al connettore con un multimetro mentre è scollegata dall'amplificatore.5V indica la fine della vita.È opportuno verificare anche la cronologia di allarme del FANUC CNC ‡ le voci di allarme della batteria 9F indicano che la batteria ha già innescato un avviso di bassa tensione durante il precedente funzionamento.
