FANUC A06B-6110-H015 | Alimentatore Alpha i PSM-15i — 17,5 kW / 200–240V CA / 283–325V CC / 3 Fasi

Base di alimentazione CC per armadi di azionamento Alpha i di medie dimensioni

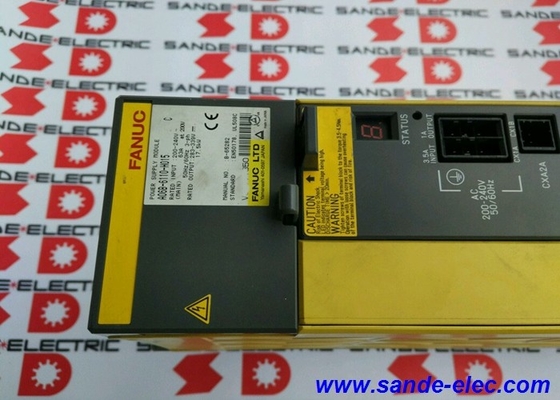

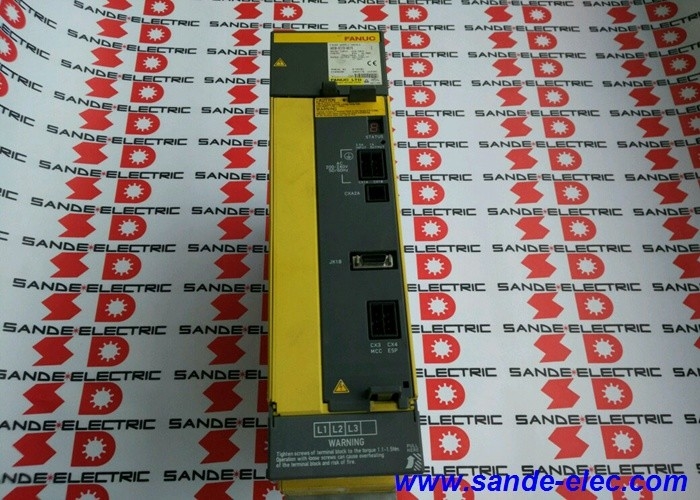

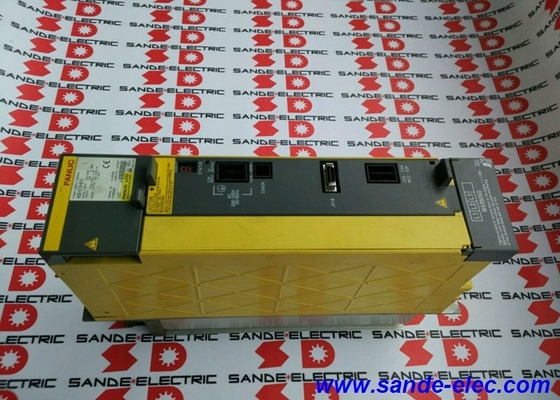

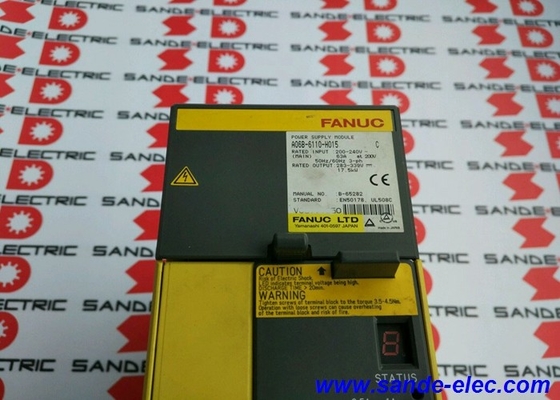

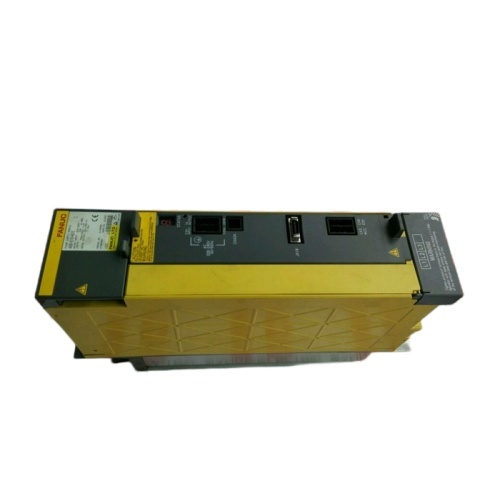

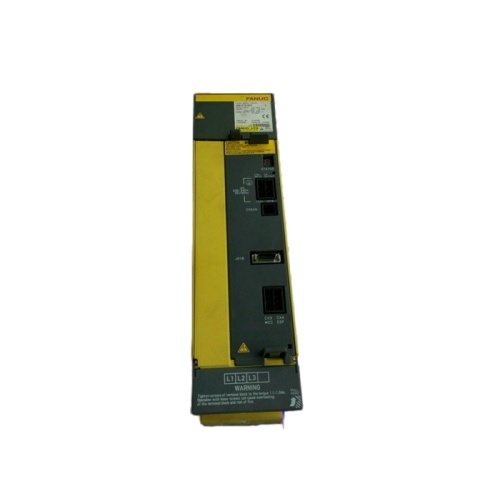

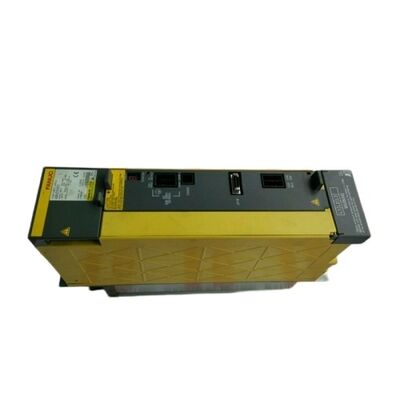

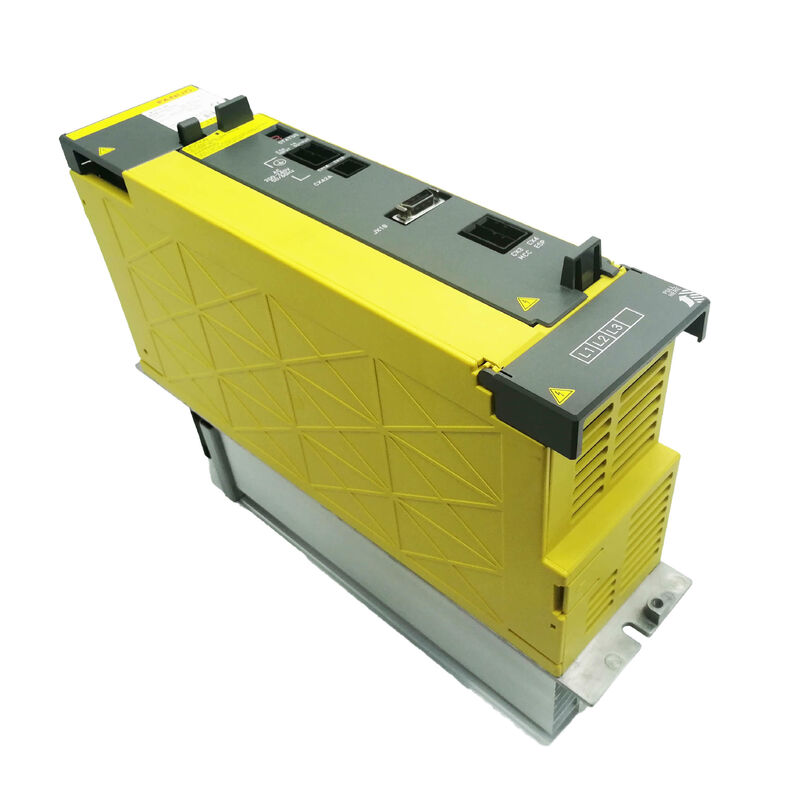

L'A06B-6110-H015 è il PSM-15i — l'alimentatore da 17,5 kW della serie Alpha i di FANUC. Accetta un ingresso trifase da 200–230/240V CA a 63A e produce il bus CC regolato da 283–325V da cui attingono tutti i moduli amplificatori servo (αiSVM) e i moduli amplificatori mandrino (αiSPM) Alpha i collegati. Questa è la base di alimentazione condivisa per l'armadio di azionamento — non un azionamento per singolo asse.

Le tre potenze nominali riflettono il modo in cui il sistema di azionamento opera in pratica:

• Nominale 17,5 kW: Uscita continua sostenibile per cicli di produzione normali
• Massimo 28 kW: Uscita sostenuta disponibile per brevi periodi sotto picco di domanda
• Picco 46 kW: Capacità transitoria durante l'accelerazione simultanea multi-asse

Il valore di picco è importante per il dimensionamento: un armadio con più assi che accelerano contemporaneamente assorbe una potenza superiore a quella nominale per brevi periodi. Il PSM-15i gestisce queste transizioni senza scattare, a condizione che la domanda continua rimanga entro la potenza nominale di 17,5 kW.

La serie A06B-6110 è l'equivalente della generazione Alpha i della precedente famiglia Alpha PSM A06B-6087. Entrambi producono un bus CC da 283–325V da un ingresso trifase da 200–230V CA, ma la serie A06B-6110 è abbinata all'architettura di azionamento Alpha i (CNC serie i, amplificatori FSSB) piuttosto che alla generazione Alpha originale.

Specifiche chiave

PSM-15i nella famiglia PSM Alpha i

All'interno della serie A06B-6110, diverse varianti con suffisso H coprono diverse potenze di uscita. Il PSM-15i (H015) da 17,5 kW serve armadi di azionamento di medie dimensioni con un mix di amplificatori servo e mandrino. La selezione della corretta potenza nominale del PSM richiede la somma della domanda continua di tutti i moduli αiSVM e αiSPM collegati. Un PSM sottodimensionato scatta per sottotensione del bus durante il carico di produzione sostenuto.

FAQ

D1: Qual è la differenza tra l'A06B-6110-H015 (PSM-15i) e la vecchia serie Alpha PSM A06B-6087?

Entrambi producono un bus CC da 283–325V da un ingresso trifase da 200–230V CA e svolgono lo stesso ruolo di architettura a bus condiviso. L'A06B-6110 è la generazione Alpha i — progettata per la più recente piattaforma CNC serie i con amplificatori FSSB. L'A06B-6087 è la generazione Alpha originale. Non sono intercambiabili tra le generazioni di azionamento, ma la funzione di alimentazione e la tensione del bus sono equivalenti all'interno dei rispettivi sistemi di azionamento.

D2: Cosa significa in pratica la distinzione di potenza 17,5 kW / 28 kW / 46 kW?

I 17,5 kW sono l'uscita continua sostenibile. I 28 kW massimi gestiscono periodi sostenuti di domanda superiore alla potenza nominale. I 46 kW di picco coprono la breve transizione durante l'accelerazione simultanea multi-asse. Dimensionare il PSM in base alla domanda continua di tutti i moduli collegati — le potenze di picco e massima gestiscono le transizioni, ma un funzionamento continuo superiore a 17,5 kW farà scattare il modulo.

D3: Il PSM-15i mostra un allarme di sovratensione del bus in condizioni di carico normale senza frenatura rigenerativa pesante. Cosa si dovrebbe controllare?

La sovratensione del bus in condizioni normali senza decelerazione pesante indica un guasto nello stadio del raddrizzatore attivo — un circuito IGBT o di pilotaggio del gate che non regola più correttamente. Non resettare e riprendere: un aumento incontrollato della tensione del bus può danneggiare i moduli di azionamento collegati. Il PSM richiede assistenza o sostituzione prima di rimettere la macchina in produzione.

D4: La sostituzione dell'A06B-6110-H015 richiede modifiche ai parametri del CNC?

No. Il PSM non memorizza parametri del CNC. Dopo la sostituzione fisica, ripristinare l'alimentazione e verificare la tensione del bus CC sui moduli di azionamento collegati prima di abilitare gli assi. Confermare che tutti i collegamenti dei segnali e il collegamento dell'interfaccia alla catena di azionamento siano correttamente inseriti prima della prima accensione.

D5: Come si conferma la corretta capacità del PSM per una macchina specifica?

Sommare la domanda di corrente continua di tutti i moduli servo αiSVM e i moduli mandrino αiSPM collegati in condizioni di lavoro tipiche. Questa domanda continua totale deve rientrare nella potenza nominale di 17,5 kW del PSM. Il picco di 46 kW gestisce le transizioni di accelerazione — ma se la domanda continua si avvicina costantemente a 17,5 kW, il PSM è dimensionato al limite e un modulo con potenza nominale superiore ridurrebbe lo stress termico.
