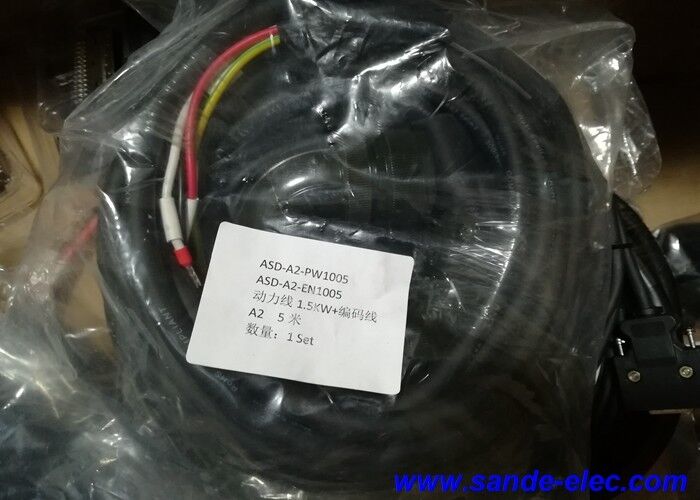

Cavo driver motore servo RS232 DELTA ASD-A2-EN1005

ASD-A2-EN1005 | Cavo di feedback encoder Delta ASDA-A2 — 5 m / Preassemblato / ASDA-A2 a encoder servomotore ECMA

Cavo di feedback encoder per servosistemi Delta ASDA-A2

ASD-A2-EN1005 è un cavo di feedback encoder preassemblato da 5 metri della gamma di accessori per servosistemi ASDA-A2 di Delta Electronics. Questo cavo trasporta i dati di posizione e velocità dell'encoder dal gruppo encoder del servomotore serie ECMA all'ingresso encoder CN2 del servoazionamento ASDA-A2: il circuito di feedback che consente all'ASDA-A2 di eseguire il controllo della posizione e della velocità ad anello chiuso del motore.

A 5 m, l'ASD-A2-EN1005 serve installazioni di servoassi standard in cui l'armadio di azionamento ASDA-A2 è posizionato entro 5 metri dal motore ECMA, l'intervallo di distanza tra azionamento e motore più comune nell'automazione industriale e nelle installazioni di macchine utensili.

Specifiche chiave

Interfaccia encoder ASDA-A2: feedback di posizione di precisione

Il servosistema ASDA-A2 utilizza un encoder ad alta risoluzione integrato nel servomotore ECMA:

Risoluzione dell'encoder a 20 bit:I motori Delta ECMA sono dotati di un encoder a 20 bit che fornisce 1.048.576 conteggi per giro per un'eccezionale risoluzione della posizione. Questo feedback ad alta risoluzione consente all'ASDA-A2 di ottenere il posizionamento preciso richiesto nelle applicazioni CNC e di automazione ad alta precisione.

Supporto encoder assoluto:Alcune varianti di motore ECMA includono un encoder assoluto a 17 bit, che conserva i dati di posizione anche dopo lo spegnimento. Il cavo ASD-A2-EN1005 trasporta i dati di posizione multigiro dell'encoder assoluto all'ASDA-A2, consentendo il funzionamento dell'asse senza homing all'accensione.

Dati dell'encoder seriale ad alta velocità:L'encoder comunica i dati di posizione all'ASDA-A2 tramite un'interfaccia seriale ad alta velocità. Il cavo ASD-A2-EN1005 trasporta questi dati seriali in modo affidabile su una distanza di 5 m senza degrado del segnale.

Applicazioni

Assi della macchina utensile CNC Delta ASDA-A2:Servomotori ECMA su centri di lavoro CNC, centri di tornitura e rettificatrici che utilizzano azionamenti ASDA-A2: un ASD-A2-EN1005 per servoasse a distanze di cavo standard di 5 m.

Posizionamento automazione industriale:Servoassi guidati da ASDA-A2 su apparecchiature di assemblaggio automatizzato, movimentazione di materiali e posizionamento di precisione con motori ECMA.

Imballaggio ed etichettatura ad alta velocità:Apparecchiature per la movimentazione, il riempimento e l'etichettatura di nastri servocontrollati che utilizzano servosistemi ASDA-A2 ed ECMA.

Controllo del movimento di precisione:E-CAM (camma elettronica) e applicazioni di movimento sincronizzato che utilizzano le funzionalità di controllo avanzate dell'ASDA-A2: il feedback accurato dell'encoder tramite ASD-A2-EN1005 è essenziale per il taglio del volano, il taglio rotativo e il controllo della registrazione.

Domande frequenti

D1: È possibile utilizzare ASD-A2-EN1005 con altre serie di servoazionamenti Delta ASDA?

ASD-A2-EN1005 è progettato per l'interfaccia CN2 della serie ASDA-A2. Altre serie di convertitori Delta ASDA (ASDA-B2, ASDA-A3) possono utilizzare diversi formati di connettori CN2 o protocolli di interfaccia encoder. Verificare dalla documentazione del servosistema Delta che il connettore lato azionamento e il protocollo dell'encoder corrispondano prima di utilizzare questo cavo con un azionamento non A2.

Q2: Quali sintomi indicano un cavo encoder ASD-A2-EN1005 difettoso?

Un cavo dell'encoder guasto o deteriorato produce allarmi di comunicazione dell'encoder sull'ASDA-A2 (codici di errore come AL002, AL003, AL009 o codici di errore dell'encoder a seconda del tipo di errore specifico), feedback irregolare della velocità del motore, errori del contatore di posizione o perdita completa del segnale dell'encoder che causa un errore dell'azionamento all'attivazione. Controlla la posizione del connettore del cavo su entrambe le estremità prima di condannare il cavo: collegamenti allentati causano gli stessi sintomi.

D3: ASD-A2-EN1005 è compatibile con i motori ECMA che utilizzano encoder assoluti?

Gli azionamenti Delta ASDA-A2 supportano motori ECMA sia con encoder incrementale che assoluto attraverso la stessa interfaccia CN2. Il cavo ASD-A2-EN1005 trasporta i dati di entrambi i tipi di encoder attraverso lo stesso cavo e connettore: il tipo di encoder è determinato dal modello del motore, non dal cavo. Entrambe le interfacce dell'encoder ECMA assoluto (17 bit) e incrementale (20 bit) utilizzano lo stesso connettore CN2 e lo stesso cavo ASD-A2-EN1005.

D4: Qual è la lunghezza massima del cavo dell'encoder per i sistemi Delta ASDA-A2?

Delta specifica la lunghezza massima del cavo dell'encoder per ASDA-A2 nel manuale di istruzioni del servoamplificatore. L'interfaccia dell'encoder seriale ad alta velocità presenta vincoli di lunghezza massima del cavo relativi alla temporizzazione del segnale e alla capacità del cavo. Le installazioni standard utilizzano cavi fino a 20 m o più per alcune configurazioni. Confermare la lunghezza massima dalla documentazione ASDA-A2 di Delta per il tipo di encoder specifico in uso.
