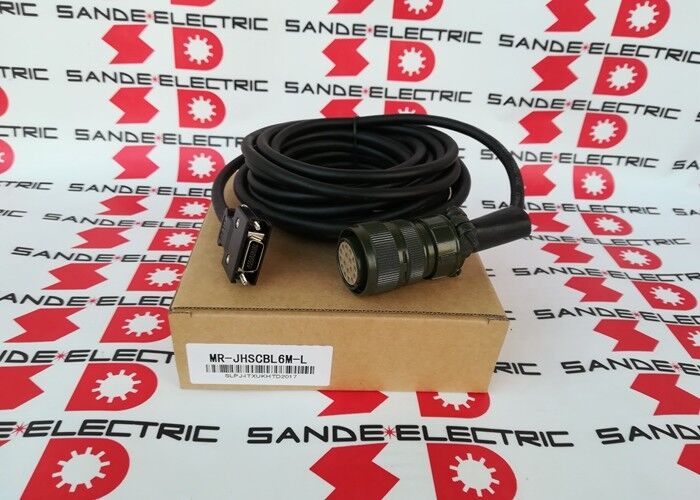

Cavo di alimentazione servomotore encoder Mitsubishi MR-JHSCBL6M-L OEM

MR-JHSCBL6M-L. ∙ Mitsubishi MELSERVO J2S Cable di feedback per codificatori ∙ 6m / 10-Core / HC-SFS HC-LFS HC-UFS HC-RFS / Standard Flex

Cable di codifica MELSERVO J2S a 6m

Il MR-JHSCBL6M-L è la variante di 6 metri del cavo di codifica MR-JHS di Mitsubishi Electric per il servosistema MELSERVO MR-J2S. it carries the encoder position feedback from the HC series servo motor's encoder to the MR-J2S amplifier's encoder input — the closed-loop feedback path that enables precise velocity and position control.

La differenza di lunghezza di 1 m tra le varianti da 5 m e da 6 m è spesso il fattore decisivo quando il percorso di percorrenza del cavo reale, compresi gli angoli, i circuiti di servizio,e il percorso di entrata/uscita assume la lunghezza del cavo richiesta poco oltre i 5 mIl MR-JHSCBL6M-L colma questo divario con un cavo direttamente compatibile nella stessa specifica.

Specificità principali

Standard (L) Costruzione per il routing fisso

Il suffisso "L" identifica la variante flex standard ?? per il routing via cavo statico o prevalentemente fisso:

Percorso fisso del cavo:Le vie del cavo dalla porta di ingresso del codificatore dell'amplificatore MR-J2S alla presa del codificatore del motore HC attraverso un percorso fisso o lungo il telaio della macchina senza piegatura continua durante il funzionamento della macchina.

Non per il servizio di linea a cavo continua:La costruzione standard flessibile non è indicata per applicazioni di tracciato di cavi (catena di trascinamento) in cui il cavo subisce cicli di piegatura continui.è richiesta la corrispondente variante di tipo H (high-flex).

Integrità del segnale stabile nel routing fisso:In un impianto fisso,la costruzione standard mantiene un'affidabile qualità del segnale dell'encoder durante la durata di servizio del cavo.

Applicazioni

a. apparecchiature per il controllo delle emissioni di carbonio,Assi di alimentazione azionati da MELSERVO J2S e azionamenti a mandrino su centri di lavorazione, centri di tornitura, macchine di rettifica e altre macchine utensili CNC per le quali il percorso del cavo richiede un cavo di codifica di 6 m.

Servoassi per automazione industriale:Indicizzazione del trasportatore, posizionamento rotativo e assi di macchina di assemblaggio servo-controllata utilizzando amplificatori MR-J2S con famiglie di motori HC.

di cilindrata superiore a 1000 cm3Motori HC-LFS e HC-UFS su apparecchiature di confezionamento, etichettatura e movimentazione ad elevato rendimento, in cui l'accuratezza del feedback dell'encoder influisce direttamente sul tempo di ciclo e sulla ripetibilità del posizionamento.

Domande frequenti

Q1: Qual è la differenza tra MR-JHSCBL6M-L e MR-JHSCBL5M-L?

Entrambi i cavi sono identici in tutte le specifiche tecniche ¥ 10 core, flex standard (L), compatibile con MR-J2S, motori della serie HC-SFS/LFS/UFS/RFS. L'unica differenza è la lunghezza: 6m vs 5m.Scegliere il cavo più breve dove la distanza di routing si adatta entro 5m; scegliere il cavo di 6 metri quando il percorso è compreso tra 5 e 6 metri.

D2: L'amplificatore MR-JHSCBL6M-L può essere utilizzato con gli amplificatori MR-J3 o MR-J4?

No. La serie di cavi MR-JHSCBL è specifica per l'interfaccia del codificatore MR-J2S il connettore e l'assegnazione del pin corrispondono all'ingresso del codificatore dell'amplificatore MR-J2S e alla presa del codificatore del motore HC.Gli amplificatori MR-J3 utilizzano un formato di connettore di codifica diverso (famiglia di cavi MR-J3ENCBL)Gli amplificatori MR-J4 utilizzano un'interfaccia diversa, i cavi non sono intercambiabili tra generazioni di servo.

D3: Qual è la lunghezza massima del cavo di codifica per i sistemi MELSERVO MR-J2S?

La Mitsubishi specifica le lunghezze massime dei cavi di codifica nel manuale di istruzioni del servoamplificatore MR-J2S, basandosi sul tipo di codificatore e sul limite di capacità del cavo per una ricezione affidabile del segnale.Le configurazioni standard supportano lunghezze di cavo fino a 20 m o più per alcuni tipi di codificatori per motori HC. Il 6m MR-JHSCBL6M-L è ben all'interno dei limiti di lunghezza massima standard.

D4: Perché il cavo MR-JHS ha 10 nuclei mentre alcuni cavi codificatori più semplici ne hanno meno?

L'interfaccia di codificatore del motore MR-J2S HC ha più funzioni di segnale di un codificatore incrementale di base: segnali differenziali A/B/Z (6 conduttori per 3 coppie di differenziali),Fornitore di alimentazione per codificatori a 5 V (2 conduttori)I codificatori più semplici che omettono il sensore di temperatura o utilizzano un protocollo diverso utilizzano meno conduttori.Il design a 10 nuclei riflette l'intero set di segnali richiesto dalla gestione del motore a circuito chiuso del MR-J2S.
