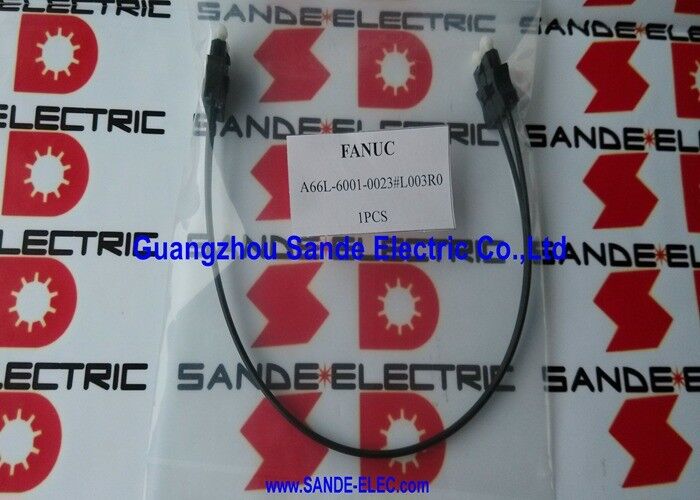

Cavo in fibra ottica di alimentazione con interfaccia personalizzata A66L-6001-0023

A66L-6001-0023 ∙ FANUC FSSB Fibra ottica cavo ∙ Interior Cabinet / COP10A-COP10B / SVM Servo Daisy-Chain / lunghezze multiple

Cable in fibra ottica FSSB connessione del servobus all'interno del cabinet

The A66L-6001-0023 is FANUC's fiber optic cable for the FSSB (FANUC Serial Servo Bus) — the high-speed optical serial bus that transmits axis command and encoder feedback data between the FANUC CNC control unit and the servo amplifier modules inside the drive cabinet.

Ogni cavo A66L-6001-0023 trasporta un segmento della catena di margherita FSSB da una porta di trasmissione ottica COP10A alla porta di ricezione ottica COP10B del modulo successivo.Multipli cavi A66L-6001-0023 in catena all'interno del cabinet per formare il bus di comunicazione FSSB completo che serve tutti gli assi servo del sistema.

Informazioni sulle serie chiave

Costruzione non avvolta Solo all'interno dell'armadio

La costruzione senza involucro rende l'A66L-6001-0023 compatto e leggero per l'uso all'interno dell'armadio:

Per il routing protetto all'interno di un armadietto di controllo chiuso:Senza l'involucro esterno rinforzato della serie A66L-6001-0026 N/S, il cavo A66L-6001-0023 è fisicamente più fragileper il routing protetto tra i moduli adiacenti all'interno dell'armadio, ma non per il routing esterno.

Non per il routing esterno:Per le connessioni FANUC HSSB tra armadi separati, è richiesta la serie rinforzata A66L-6001-0026 N/S.

Applicazioni

FANUC αi cablaggio del servosistema:Tutti i centri di lavorazione CNC, i centri di tornitura e le macchine di rettifica FANUC che utilizzano servomoduli αi (o βi) con comunicazione FSSB 1 cavo A66L-6001-0023 per segmento intermodulo nell'armadio.

Controller per robot FANUC R-30iA/R-30iB/R-30iB+:Controllatori robot che utilizzano FSSB per collegare la scheda principale ai moduli servoamplificatori interni con cavi brevi A66L-6001-0023 che collegano i moduli adiacenti all'interno dell'armadio del controller.

FANUC 16i/18i/21i/30i sistemi CNC:Apparecchi di controllo CNC con più assi SVM utilizzando il bus ottico FSSB per ogni modulo di asse della catena è necessario un segmento di cavo.

Domande frequenti

D1: Qual è la differenza tra A66L-6001-0023 (FSSB) e A66L-6001-0026 (HSSB)?

A66L-6001-0023 serve l'FSSB utilizzato all'interno del servo cabinet tra i moduli SVM e le schede CNC tramite porte COP10A/COP10B, non avvolte, lunghezze corte.A66L-6001-0026 serve l'HSSB utilizzato per i collegamenti esterni tra armadi separati, con rivestimento rinforzato N/S. Diversi sistemi di bus con diversi connettori e applicazioni ­ non intercambiabili.

D2: Come selezionare la lunghezza corretta A66L-6001-0023 per l'installazione del mio servo cabinet?

Misurare la distanza fisica tra la porta COP10A di un modulo e la porta COP10B del modulo successivo nel routing della catena FSSB pianificato.Selezionare la prossima lunghezza standard che è uguale o leggermente più lunga di questa distanza. Evita l'eccesso di cavi che devono essere avvolti o legati nell'armadietto.

D3: Quale codice di allarme FANUC indica un cavo A66L-6001-0023 difettoso?

Un cavo FSSB rotto o disconnesso fa sì che il CNC perda la comunicazione con tutti gli assi dal punto disconnesso in poi nella catena di margherita.FANUC genera SV0401 (servo non pronto) o SV5136/5137 (allarme di comunicazione FSSB) per gli assi interessatiControllare le connessioni ottiche FSSB e la condizione del cavo ¢ ispezionare per le fibre piegate vicino ai punti di ingresso del connettore, che sono il luogo di guasto più comune.

D4: I cavi A66L-6001-0023 possono essere utilizzati nei sistemi FSSB-b (più veloci) così come nei sistemi FSSB standard?

L'interfaccia FSSB-b nelle successive generazioni di FANUC CNC utilizza una comunicazione ottica a velocità superiore sullo stesso formato di porta COP10A/COP10B.I cavi A66L-6001-0023 sono compatibili con FSSB-b e con il FSSB standard il cavo in fibra ottica stesso trasporta luce alla velocità di trasmissione richiesta. Confirmare dal manuale di connessione specifico del CNC che la lunghezza del cavo selezionata sia entro le specifiche di lunghezza massima del cavo del sistema FSSB-b.
