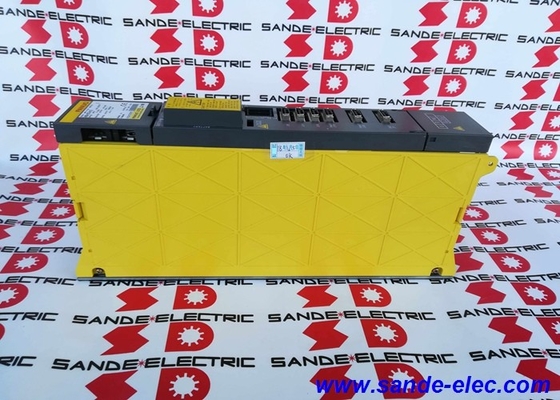

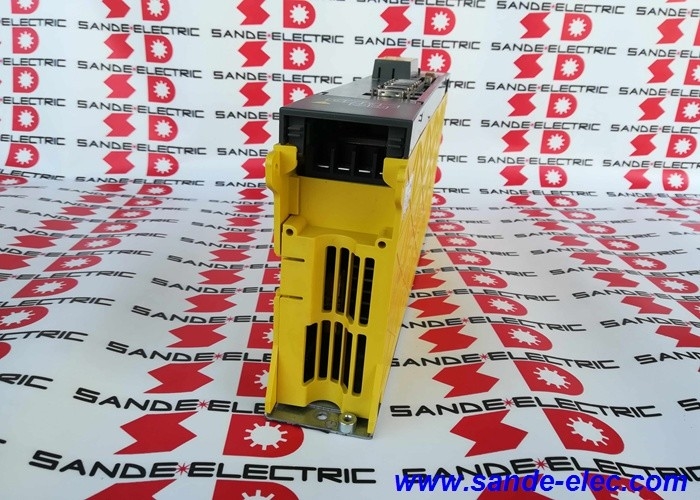

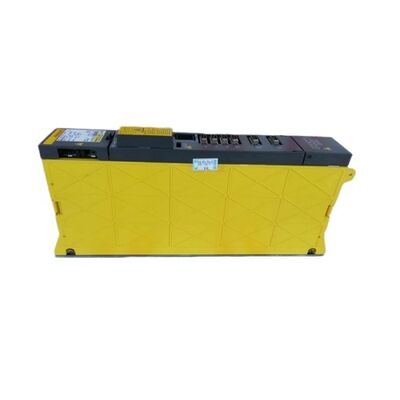

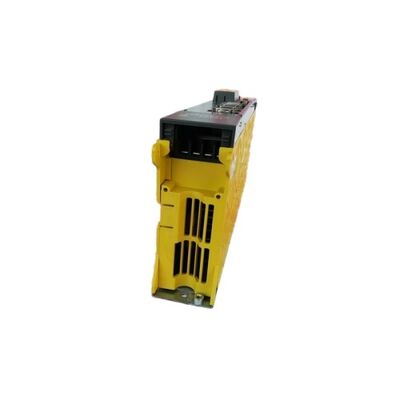

Fanuc servoamplificatore A06B-6079-H101 o A06B6079H101

FANUC A06B-6079-H101

Numero della parte:A06B-6079-H101

Produttore:FANUC Corporation (Giappone)

Tipo di prodotto:Modulo servoamplificatore a singolo asse Serie Alpha

Interfaccia di tipo A/B

Il modulo A06B-6079-H101 e il modulo A06B-6096-H101#H sono entrambi moduli SVM1-12 con identica designazione di modello e identiche potenze elettriche (3,0A, 0,75kW, 283 ∼325V, uscita 230V),identico fattore di forma fisico di 60 mmLa differenza è l'interfaccia CNC, ed è la differenza che determina quale della macchina ha bisogno.

L'A06B-6079-H101 utilizza l'interfaccia di tipo A/B una connessione parallela via cavo PWM dalla servo unità di azionamento del CNC al modulo dell'amplificatore.Questa è l'architettura di interfaccia originale della serie Alpha utilizzata con FANUC Serie 15Il modello A06B-6096-H101 (variante FSSB) utilizza un bus seriale in fibra ottica per i comandi della serie i.Questi tipi di interfaccia non sono compatibili una macchina cablata per il tipo A/B non può utilizzare il modulo FSSB, e viceversa.

Sull'A06B-6079-H101, l'identificatore di serie al centro del numero di disegno 6079 è l'identificatore di campo per la generazione dell'interfaccia di tipo A/B.questo numero sull'etichetta della parte conferma immediatamente quale generazione di interfaccia è installata prima di ispezionare qualsiasi cablaggio.

Specificità principali

SVM1-12 Modulo di base per assi ausiliari leggeri

Con una potenza continua di 3,0 A e 0,75 kW, l'SVM1-12 è dimensionato per l'estremità più leggera della gamma dell'asse alfa.2000 giri al minuto) ¢ motori Alfa a piccole dimensioni utilizzati sugli assi di posizionamento ausiliariL'asse C su piccoli centri di tornitura, azionamenti a tavola rotante, indicizzazione del magazzino utensile e assi secondari a basso carico.75 kW di consumo del bus CC è trascurabile nel calcolo della domanda di PSM per un armadio multi-modulo.

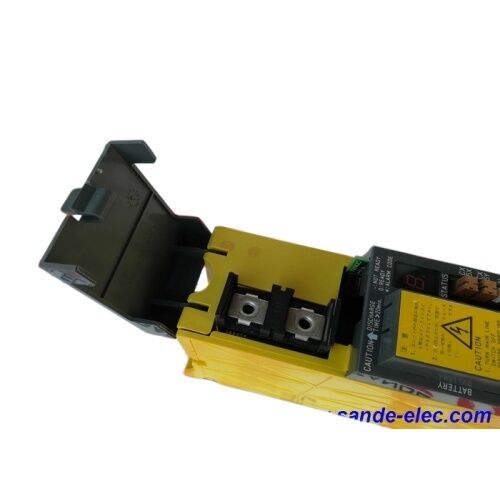

Una nota di installazione specifica per questo modulo: quando si acquista un sostituto, specificare se l'installazione utilizza una o due porte della batteria CX5. Alcune varianti differiscono in questa configurazione.

Context della serie A06B-6079

La famiglia A06B-6079 è la serie Alpha SVM completa con interfaccia di tipo A/B.Ogni modello da SVM1-12 (H101) a SVM1-360 (H108) e la gamma SVM2 a doppio asse ha una controparte parallela A06B-6096 FSSBLe serie 6079 e 6096 condividono gli stessi nomi di modello (SVM1-12, SVM1-40, ecc.) e le stesse caratteristiche elettriche.

Domande frequenti

D1: L'A06B-6079-H101 (tipo A/B) può sostituire l'A06B-6096-H101 (FSSB)?

No. Entrambi sono moduli SVM1-12 con prestazioni elettriche identiche ma interfacce CNC diverse.L'A06B-6096 utilizza il bus in fibra ottica FSSB per i comandi della serie i. Queste architetture di interfaccia non sono compatibili utilizzando la variante sbagliata richiede ri cablaggio della connessione CNC del modulo, che non è una pratica sostituzione del campo.

D2: Quali servomotori Alpha sono compatibili con l'A06B-6079-H101?

Le classi di motori α1/3000 (1 Nm, 3000 giri al minuto) e α2/2000 (2 Nm, 2000 giri al minuto) utilizzano correnti nominali confortevolmente entro la potenza continua nominale di 3,0 A.I motori della classe α3 e superiori richiedono la SVM1-20 (H102), 5.9A) o superiore.

D3: Quali allarmi indicano che l'A06B-6079-H101 ha fallito piuttosto che il motore?

Alarme 8 (overcurrent/IPM fault): disconnettere i cavi di alimentazione del motore e misurare la resistenza di isolamento di avvolgimento alla terra.Se l'isolamento è buono (diverse centinaia di megaohm) e l'allarme persiste con i cavi disconnessi, il modulo dell'amplificatore ha un guasto interno. Se l'isolamento è basso, la fonte di guasto è il motore o il cavo.Errori di comunicazione persistenti con l'unità di servo-azionamento CNC dopo aver confermato l'integrità del cavo indicano anche un guasto del modulo.

D4: La sostituzione dell'A06B-6079-H101 richiede modifiche dei parametri CNC?

Per una sostituzione simile a SVM1-12 Tipo A/B, non sono necessarie modifiche dei parametri dell'asse, i parametri del tipo del motore e i guadagni servo sono memorizzati nella SRAM del CNC e non sono influenzati dallo scambio del modulo.Verificare l'assegnazione del numero di asse e le connessioni corrispondono all'installazione originale prima di accendere.

D5: Da dove proviene l'A06B-6079-H101?

Attraverso il mercato del posteriore dei moduli FANUC Alpha, la serie A06B-6079 ha un'ampia base installata e rimane attivamente disponibile attraverso rivenditori specializzati in azionamenti CNC, programmi di scambio,Servizi di riparazione. Confirmare l'H101 (SVM1-12 Tipo A/B) e specificare la configurazione della porta della batteria CX5 (una o due) se il fornitore richiede tali informazioni.
