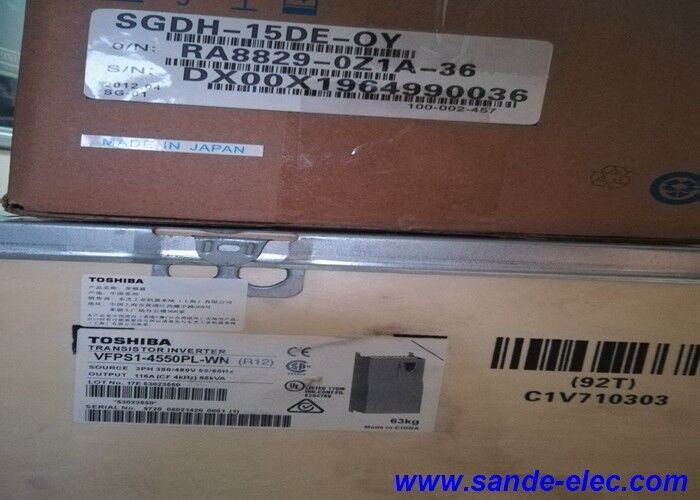

Toshiba Variable Frequency Inverter Transistor Drive VFPS1-4550PL-WN

VFPS1-4550PL-WN. Toshiba TOSVERT VF-PS1 Inverter 55kW / 116A / 400V 3 fasi / Ventilatore e pompa / STO / C3 EMC

TOSVERT VF-PS1 Toshiba's Fan and Pump Drive Platform

Il VFPS1-4550PL-WN proviene dalla serie TOSVERT VF-PS1 di Toshiba, una gamma di azionamenti a frequenza variabile appositamente progettata per applicazioni di ventilatori e pompe su tutto lo spettro di potenza industriale da 0.Da 75 kW a 630 kWIl VF-PS1 è progettato in base alle caratteristiche operative di ventilatori e pompe centrifughe,incorporando algoritmi di controllo e caratteristiche di ottimizzazione dell'energia specificamente sviluppate per carichi a coppia variabile.

Con una potenza di 55 kW (116A, 400V trifase), il VFPS1-4550PL-WN è utilizzato per i ventilatori e le pompe di grandi dimensioni nelle installazioni industriali e commercialipompe per processi ad alta testa, e azionamenti dei compressori industriali.

Specificità principali

55kW di ventole e pompe

A 55 kW, il potenziale risparmio energetico derivante dal controllo a velocità variabile dei carichi dei ventilatori e delle pompe è notevole:

Legge dell'incensore la relazione cubica:Un ventilatore da 55 kW funzionante all'80% della velocità massima consuma solo il 51% della potenza a piena velocità ≈ circa 28 kW invece di 55 kW.il consumo di energia scende al 22% del carico completo sotto 12 kW dallo stesso motore da 55 kW.

Scala di risparmio a 55 kW:In un sistema che opera al 70% della velocità media, il VF-PS1 riduce il consumo annuo di energia di circa il 66% rispetto al funzionamento a velocità fissa con controllo dell'ammortizzatore o della valvola.A tariffe energetiche industriali, il risparmio su un propulsore in continuo funzionamento da 55 kW rappresenta una significativa riduzione dei costi annuali ¢ con periodi di recupero spesso inferiori a due anni.

The VFPS1-4550PL-WN's VF-PS1 firmware implements energy optimisation algorithms that go beyond simple speed reduction — actively minimising motor flux for any given load condition to reduce total system losses further.

Scenari di applicazione

Azionamento del ventilatore della grande torre di raffreddamento:Un data center o una torre di raffreddamento di processo industriale utilizza un ventilatore assiale da 55 kW per il rigetto del calore.VFPS1-4550PL-WN fornisce un controllo della velocità variabile adeguato alla domanda di raffreddamento funzionamento del ventilatore a velocità del 70% durante i periodi più freddi, riducendo il consumo di energia a meno del 35% del carico pieno.

Azionamento della pompa di processo ad alta testa:La pompa centrifughe ad alta testa di un impianto di processo chimico richiede un controllo del flusso variabile.che sostituisce il funzionamento inefficiente della valvola di regolazione della pressione con un controllo della velocità energeticamente efficiente.

Domande frequenti

D1: In che modo la serie VF-PS1 differisce dalla serie VFAS1 di uso generale di Toshiba?

Il VF-PS1 è l'unità di propulsione dedicata a ventilatori e pompe di Toshiba ottimizzata per carichi a coppia variabile (legge quadrata) con algoritmi di ottimizzazione dell'energia, impostazioni predefinite di applicazioni di pompe e ventilatori,e caratteristiche come il controllo PID per la regolazione della pressione/flusso e la modalità automatica di risparmio energetico. Il VFAS1 è l'unità di uso generale di Toshiba che copre sia i carichi a coppia costante che a coppia variabile senza l'ottimizzazione specifica dell'applicazione del VF-PS1.la VF-PS1 è la scelta più appropriata■ per carichi a coppia costante come trasportatori e motori di macchine, viene utilizzato il VFAS1.

D2: Che cosa significa la classificazione C3 EMC per l'impianto VFPS1-4550PL-WN?

C3 (Category 3) in EN 61800-3 defines the drive as suitable for use in industrial environments — the second environment (industrial low-voltage supply not connected to residential areas) with unrestricted distributionI limiti C3 si applicano alle emissioni condotte e irradiate quando l'azionamento è installato con le lunghezze e le pratiche raccomandate dei cavi.Per gli impianti in zone residenziali o miste residenziali/industriali (requisiti di categoria C1 o C2), può essere necessario un ulteriore filtraggio EMC esterno.

D3: Quali funzionalità di controllo PID fornisce il VF-PS1 per la regolazione della pompa e del ventilatore?

Il TOSVERT VF-PS1 include un controller PID integrato per la regolazione diretta a circuito chiuso delle variabili di processo pressure, flusso, temperatura o livello.Un segnale di feedback da 4 ′ 20mA o 0 ′ 10V da un sensore di processo si collega all'ingresso analogo dell'unità; l'algoritmo PID regola automaticamente la velocità del motore per mantenere il punto di impostazione programmato.Questo elimina la necessità di un PLC esterno o di un controllore di processo per il controllo del processo basato sulla velocità di un solo ciclo nella maggior parte delle applicazioni di pompe e ventilatori.

D4: Qual è la lunghezza minima del cavo motore raccomandata per VFPS1-4550PL-WN a 55 kW?

A 55 kW di potenza, la capacità del cavo motore genera sovratensione d'onda riflessa ai terminali del motore dalla commutazione PWM dell'azionamento. Toshiba recommends using motor cables appropriate for the drive's output voltage and carrier frequency — typically maintaining cable length within the VF-PS1 specification limits or using an output reactor (dv/dt filter or sine filter) for longer cable runsConfirmare la lunghezza massima raccomandata del cavo non filtrato dal manuale di installazione VF-PS1 e confrontarla con la lunghezza effettiva del cavo di installazione.

D5: Il sistema VFPS1-4550PL-WN supporta il controllo della messa in scena di più pompe?

Sì ¢ il Toshiba VF-PS1 supporta modalità di funzionamento multi-pompa,compresa la regolazione a cascata, in cui l'inverter controlla una pompa a velocità variabile mentre si accendono e si spengono ulteriori pompe a velocità fissa in base alla domanda del sistema. This system mode maintains efficient operation across a wide flow range by running the VFD-controlled pump at optimal speed while adding or removing constant-speed pumps as total flow demand rises or falls.
