20G11ND011AA0NNNNNN.

Azionamento a corrente alternata 480V / 10 CV

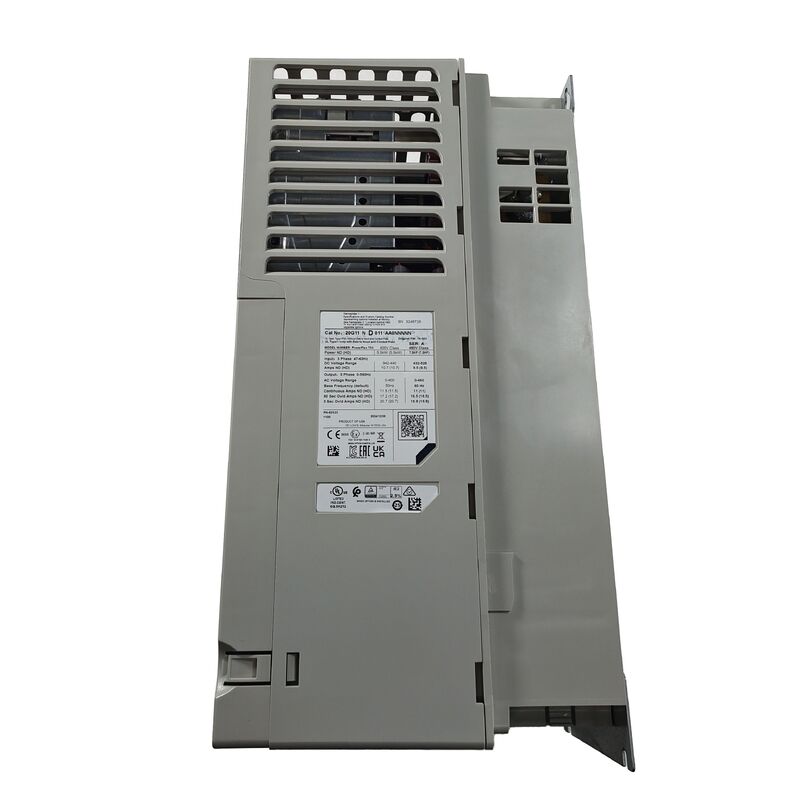

The 20G11ND011AA0NNNNN is a 480V three-phase AC variable frequency drive rated for 11A continuous output current and 10HP motor power class — designed for industrial motor speed control applications using a three-phase induction motor matched to this current and power ratingLa configurazione di alloggiamento di tipo aperto è destinata all'installazione all'interno di un armadietto che fornisce la massima protezione ambientale ¥ l'azionamento stesso, a IP20,protegge dal contatto con le dita e dall'ingresso di oggetti solidi di grandi dimensioni, ma non è indicato per l'esposizione diretta alla polvere o all'umidità al di fuori di un armadio.

Il transistor integrato DB (frenatura dinamica) è una caratteristica inclusa significativa: this provides the switching element required to dissipate regenerative energy from a decelerating motor load through an external braking resistor — essential for applications where the motor must decelerate quickly or where overhauling loads (such as descending hoists or unwinding reels) would otherwise return energy into the drive's DC bus.

Specificità principali

Casella di tipo aperto  Installazione montata in armadio

La designazione "tipo aperto" definisce il modo in cui questa unità è installata e protetta in una vera macchina o pannello:

Installazione necessaria dell'armadio:An open-type drive lacks the sealed outer housing of a fully enclosed (NEMA/UL Type 1 or higher) drive — it is designed to be mounted inside an electrical cabinet that provides the complete environmental enclosure, con la porta e le guarnizioni dell'armadio che forniscono la protezione effettiva dell'ingresso adeguata all'ambiente di installazione.

Classificazione IP20:All'interno del gabinetto,l'unità stessa è dotata di un livello di protezione IP20 che protegge da oggetti solidi di dimensioni superiori a 12 mm (finger-safe), ma non fornisce alcuna protezione contro l'accumulo di polvere o l'ingresso di umiditàL'armadio circostante deve fornire la protezione ambientale supplementare richiesta dal luogo di installazione.

Vantaggi in termini di costi e di impatto:Open-type drives are typically more compact and cost-effective than fully enclosed variants of the same power rating — appropriate when the drive panel or machine control cabinet already provides the necessary environmental protection class for the installation location.

Applicazioni

Controllo generale della velocità del motore industriale:Pompe, ventilatori, trasportatori e apparecchiature generali per la movimentazione dei materiali che utilizzano motori a induzione trifase della classe di potenza 10 CV che richiedono un funzionamento a velocità variabile.

Applicazioni che richiedono una rapida decelerazione:Assi delle macchine, apparecchiature di indicizzazione e apparecchiature di processo in cui il tempo di decelerazione del motore è una parte critica del tempo di ciclo, beneficiando della capacità di frenata dinamica.

Applicazioni di carico di riparazione:Camioni elevatori, ascensori, stazioni di riavvolgimento/ri-avvolgimento,e altre applicazioni in cui il carico può far muovere il motore più velocemente della velocità comandata, che richiedono la funzione di frenata dinamica per gestire l'energia rigenerativa risultante.

Controllo della macchina OEM montato su un pannello:Apparecchi di controllo per macchine in cui l'azionamento di tipo aperto è integrato in una progettazione personalizzata di un involucro insieme ad altri componenti di controllo.

Domande frequenti

D1: Cosa determina se il CM jumper deve essere installato o rimosso per un'installazione specifica?

La configurazione del jumper CM dipende dal tipo di messa a terra del sistema di distribuzione elettrica dell'impianto.. Ungrounded or high-resistance grounded (IT) distribution systems generally require the jumper removed to prevent the EMC filter's ground-referenced capacitors from creating excessive leakage current or causing nuisance ground fault trips- Consultare il manuale di installazione dell'unità e confermare il tipo di sistema di distribuzione dell'impianto con l'ingegnere elettrico del sito prima della messa in servizio.

D2: è necessario un resistore di frenatura separato o l'unità ne ha uno interno?

The drive includes the DB transistor — the switching element that controls current to a braking resistor — but the resistor itself is a separate external component that must be sized and selected for the specific application's braking duty cycle and energy dissipation requirement. Confirm the appropriate braking resistor specification (resistance value and power rating) from the drive's technical manual based on the connected motor's inertia and the required deceleration profile.

D3: Questo azionamento può essere installato in un armadio non ventilato data la sua progettazione di raffreddamento ad aria forzata?

No un'unità raffreddata ad aria forzata richiede un adeguato flusso d'aria attraverso l'armadio per eliminare il calore generato durante il funzionamento.L'armadio deve essere dotato di aperture di ventilazione con aspirazione/gas d'uscita filtrate o di un ventilatore di raffreddamento/sistema di condizionamento dell'armadio dimensionato per la dissipazione del calore dell'unità a pieno carico.L'installazione di un'unità raffreddata ad aria forzata in una camera sigillata e non ventilata comporterà un surriscaldamento e un guasto dell'unità sotto carico, o un funzionamento con una minore affidabilità nel tempo.

D4: Qual è l'importanza dell'intervallo di temperatura di funzionamento da 0°C a 40°C per la pianificazione dell'installazione?

L'intervallo da 0°C a 40°C definisce la temperatura dell'aria ambiente direttamente nella posizione dell'unità di trazione, non la temperatura ambiente generale, ma la temperatura reale dell'aria che circonda l'alloggiamento dell'unità di trazione.che possono essere elevati in armadi poco ventilati o in armadi contenenti più componenti generatori di calore- per gli impianti in cui la temperatura ambientale dell'armadio può superare i 40°C a causa dell'imballaggio denso dei componenti, della ventilazione inadeguata dell'armadio,o ambienti industriali caldi un raffreddamento aggiuntivo del cabinet o una corrente nominale ridotta dovrebbero essere previsti per mantenere l'unità entro il suo range di funzionamento nominale.
